Sõiduki hooldamine287
3. Eemaldada laternakoostvälisküljel paiknevast pesast.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada lambipesa laternakoostust ja vahetada lamp.
6. Paigaldada lambipesa laternakoostu ja ühendada juhtmepistik laternakoostuga.
7. Paigaldada laternakoost tagasi pesasse, veendudes selle õiges
paigutuses.
8. Paigaldada mutter tagasi laternakoostu tagaküljel asuvale
paigaldussõrmele.
9. Paigaldada tagaukse sisemine kattepaneel.
Numbrimärgi tuli
1. Võtke laternakoostu klamberkinnitus lapiku
kruvikeerajaga lahti.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.
4. Paigaldage katteklaas ja kinnitage lambikoostule juhtme
pistik.
5. Paigaldage laternakoost.
Meeskonnakabiin, kabiiniga
šassii
1. Eemaldage katteklaasilt kaks kruvi.
2. Eemaldada katteklaas ja vahetada lamp.
3. Paigaldage katteklaas ja pange kaks kruvi tagasi.

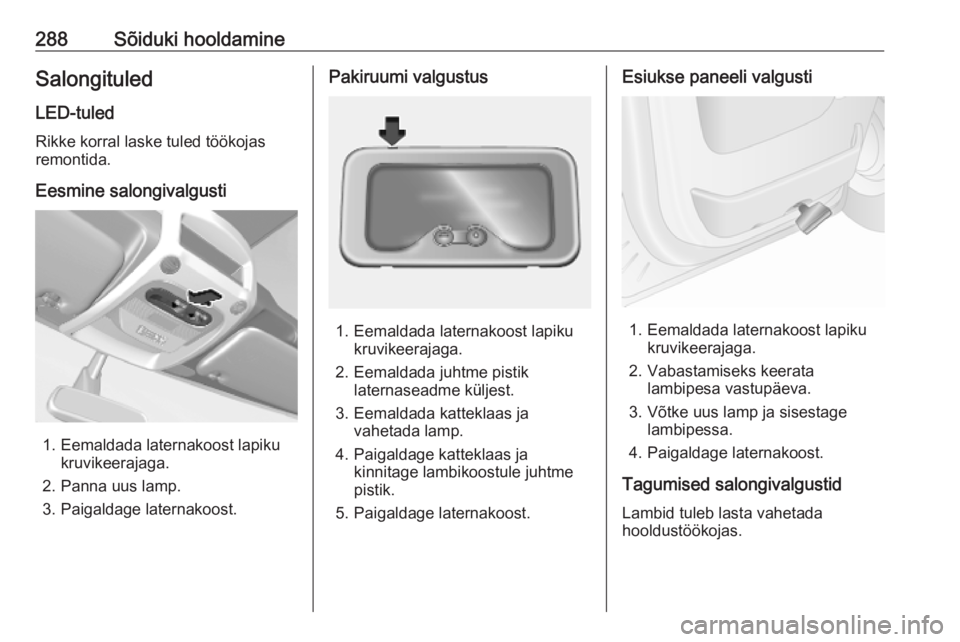

288Sõiduki hooldamineSalongituledLED-tuled
Rikke korral laske tuled töökojas
remontida.
Eesmine salongivalgusti
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldage laternakoost.
Pakiruumi valgustus
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.
4. Paigaldage katteklaas ja kinnitage lambikoostule juhtme
pistik.
5. Paigaldage laternakoost.
Esiukse paneeli valgusti
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Vabastamiseks keerata lambipesa vastupäeva.
3. Võtke uus lamp ja sisestage lambipessa.
4. Paigaldage laternakoost.
Tagumised salongivalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.

Sõiduki hooldamine289Kindalaeka valgustiLambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustust Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● armatuurlaua vasakpoolses osas
ehispaneeli taga
● mootoriruumis jahutusvedeliku paisupaagi allCombi
Lisakaitsmekarp asub tagaukse
kõrval pakiruumi parempoolse
ehispaneeli taga.Buss
Lisakaitsmekarp asub
astmeehispaneeli all pakiruumi
alumisel parempoolsel küljel.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.
Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Soovitatav on kaasas kanda tervet kaitsmete komplekti. Pöörduda
hooldustöökotta.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Märkus
Kõik selles juhendis kirjeldatud
kaitsmekarbid ei ole Teie sõidukis
kasutusel.
Kaitsmekarbi kontrollimisel tuleb
järgida kaitsmekarbi silti.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
armatuurlaua kaitsmekarbis.
Kaitsme-eemaldil on kaks külge,
kumbki külg on ette nähtud erinevat
tüüpi kaitsmete jaoks.

290Sõiduki hooldamine
Võtke kaitsmest kaitsme-eemaldiga
kinni ja tõmmake välja.
Mootoriruumi kaitsmekarp
Asub jahutusvedeliku paisupaagi all.
Eemaldage kruvi, et nihutada
jahutusvedeliku paisupaak küljele.
Katte eemaldamiseks kruvige ära neli
kruvi.
Vabastage ja eemaldage
kaitsmekarbi kate.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.SümbolAhelVSoojendusega tuuleklaasnSoojendus- ja tuulutussüs‐
teem / kliimaseadeSParempoolsed külgtuledTVasakpoolsed külgtuledWParem lähituliaVasak lähituli>Eesmised udutuledLVasak kaugtuliNParem kaugtuliuBlokeerimisvastane piduri‐
süsteem (ABS)KEsiklaasipuhastiQPneumovedrustus

Sõiduki hooldamine291Armatuurlaua kaitsmekarp
Asub ehispaneeli taga.
Eemaldamiseks tõmmata
ehispaneeli ülemist osa.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
SümbolAhelSParempoolne külgtuliTVasakpoolne külgtulixKliimaseadme ventilaator&SõidumeerikSümbolAhelÍEelsoojendusZInfotainment-süsteem /
istmesoojendus / juhi info‐
keskus / audioühendused /
alarmlKäed-vabad ühendusADPTäiendavad kohandusedPTOKäitusvõllUIstmesoojendusMElektrooniline käivitustõ‐
kestiREsiklaasipesur,Elektrilise ajamiga aknad /
kere juhtmoodulnParema tagaklaasi
soojendusmVasaku tagaklaasi
soojendusIKere juhtmoodul / elektria‐
jamiga aknad / soojendus-
ja tuulutussüsteem / kliima‐
seadeSTOPPidurituliSümbolAhelZKere juhtmooduldSisevalgustus / pidurituleduABS / elektrooniline stabiil‐
suskontrolljHelisignaal0SisevalgustidOSuunatuled / tagumine
udutuli / kere juhtmoodulUKesklukustuseArmatuurlaud/diagnostika‐
liitmikdVälispeeglite soojendus?PistikupesaÌSigaretisüütel

292Sõiduki hooldaminePakiruumi kaitsmekarpCombi
Asub tagaukse kõrval pakiruumi
parempoolse ehispaneeli taga.
Avage sobiva tööriistaga, nt
lapikkruvikeerajaga, ehispaneel
joonisel näidatud kolmest kohast ja
eemaldage see.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
NrAhel1Kiirus 3: lisaaurusti2Kiirus 2: lisaaurusti3Kiirus 1: lisaaurustiBuss
Asub pakiruumi alumise
parempoolse astmeehispaneeli all.
Avage sobiva tööriistaga, nt
lapikkruvikeerajaga, ehispaneel
joonisel näidatud kolmest kohast ja
eemaldage see.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.

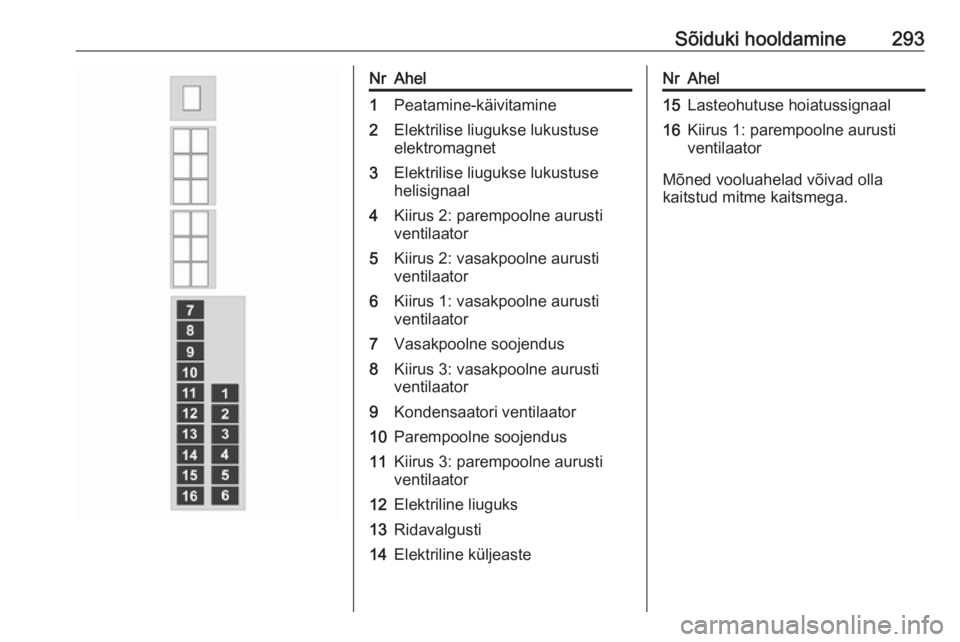

Sõiduki hooldamine293NrAhel1Peatamine-käivitamine2Elektrilise liugukse lukustuse
elektromagnet3Elektrilise liugukse lukustuse
helisignaal4Kiirus 2: parempoolne aurusti
ventilaator5Kiirus 2: vasakpoolne aurusti
ventilaator6Kiirus 1: vasakpoolne aurusti
ventilaator7Vasakpoolne soojendus8Kiirus 3: vasakpoolne aurusti
ventilaator9Kondensaatori ventilaator10Parempoolne soojendus11Kiirus 3: parempoolne aurusti
ventilaator12Elektriline liuguks13Ridavalgusti14Elektriline küljeasteNrAhel15Lasteohutuse hoiatussignaal16Kiirus 1: parempoolne aurusti
ventilaator
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.

294Sõiduki hooldamineSõiduki tööriistadTööriistad
Varurattaga sõidukid
Tungraud, rattavõti, adapterid
(varuratta eemaldamiseks), ilukilbi
konks ja pukseerimissilmus asuvad komplektina esiistme.
Märkus
Olenevalt sõidukist võib varuratta
eemaldamiseks olla mitu adapterit.
Tagarattaveoga sõidukid: Komplekti
kuulub ka hüdrauliline tungraud ja
selle pikendusvarraste komplekt.
Ajutise varuratta korral tuleb
kasutada eraldi tarnitavaid polte. Neid
on lubatud kasutada ainult koos
ajutise varurattaga. Vaadake silti
ajutisel varurattal.
Ratta vahetus 3 303.
Varuratas 3 305.
Sõiduki pukseerimine 3 310.
Varurattata sõidukid
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga.
Tööriistakomplekti kättesaamiseks
nihutada iste lõpuni ette ja pöörata
seljatugi alla.
Kui paigaldatud on kate, tõstke seda pisut ülespoole ja libistage
eemaldamiseks tahapoole.
Märkus
Ärge püüdke seadet eemaldada
istme alt. Kehavigastuse oht.
Rehviparanduskomplekt 3 300.
