Kluczyki, drzwi i szyby31Ustawienia można zapisać dla
używanego nadajnika zdalnego
sterowania lub kluczyka
elektronicznego 3 28.
Ponowne automatyczne
blokowanie zamków
Ta funkcja umożliwia automatyczne
zablokowanie wszystkich drzwi, klapy bagażnika i klapki wlewu paliwa, jeślipo odblokowaniu zamków
nadajnikiem zdalnego sterowania lub
kluczykiem elektronicznym przez
krótki czas nie zostaną otwarte żadne z drzwi.
Ponowne automatyczne blokowanie
zamków można aktywować lub
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia I Pojazd .
Wyświetlacz informacyjny 3 129.
Personalizacja ustawień 3 136.
Ustawienia można zapisać dla
używanego nadajnika zdalnego
sterowania lub kluczyka
elektronicznego 3 28.Pasywne blokowanie zamków
Ta funkcja automatycznie blokuje
pojazd po kilku sekundach, jeśli
uprzednio kluczyk elektroniczny
został rozpoznany wewnątrz pojazdu,
wszystkie drzwi zostały zamknięte i
kluczyk elektroniczny nie pozostał w
pojeździe.
Jeśli kluczyk elektroniczny pozostaje
w pojeździe lub zapłon nie jest
wyłączony, funkcja pasywnego
blokowania zamków jest
niedostępna.
Jeśli w pojeździe znajdowało się kilka
kluczyków elektronicznych i jeden raz
włączono zapłon, funkcja ta zablokuje pojazd po zabraniu tylko jednego
kluczyka elektronicznego z pojazdu.
Aby uniknąć pasywnego blokowania
zamków, np. podczas tankowania lub
gdy w pojeździe pozostają
pasażerowie, należy wyłączyć tę
funkcję.
Aby wyłączyć funkcję, nacisnąć
przycisk centralnego zamka c na
kilka sekund przy otwartych jednych
drzwiach. Wyłączenie funkcji zostaje
potwierdzone trzykrotnym sygnałemdźwiękowym. Funkcja pozostaje
wyłączona do czasu naciśnięcia
przycisku centralnego zamka e lub
włączenia zapłonu.
Pasywne blokowanie zamków można
aktywować lub dezaktywować za
pomocą wyświetlacza
informacyjnego w menu Ustawienia I
Pojazd .
Wyświetlacz informacyjny 3 129.
Personalizacja ustawień 3 136.
Ustawienie opcji można przypisywać
do każdego używanego kluczyka
elektronicznego 3 28.
Blokada tylnych drzwi

32Kluczyki, drzwi i szyby9Ostrzeżenie
Blokadę tylnych drzwi należy
uruchamiać zawsze, gdy na
fotelach tylnych są przewożone
dzieci.
Przesunąć bolec w tylnych drzwiach
w położenie przednie. Po włączeniu
blokady otwarcie drzwi od wewnątrz
nie będzie możliwe.
Aby wyłączyć blokadę, przesunąć bolec w położenie tylne.
Drzwi
Przestrzeń bagażowa
Klapa tylna
OtwieranieGrand Sport
Po odblokowaniu zamka nacisnąć
emblemat marki i otworzyć tylną
klapę.
Sports Tourer, Country Tourer
Po odblokowaniu zamka nacisnąć
przycisk pod listwą ozdobną i
otworzyć tylną klapę.
Centralny zamek 3 28.

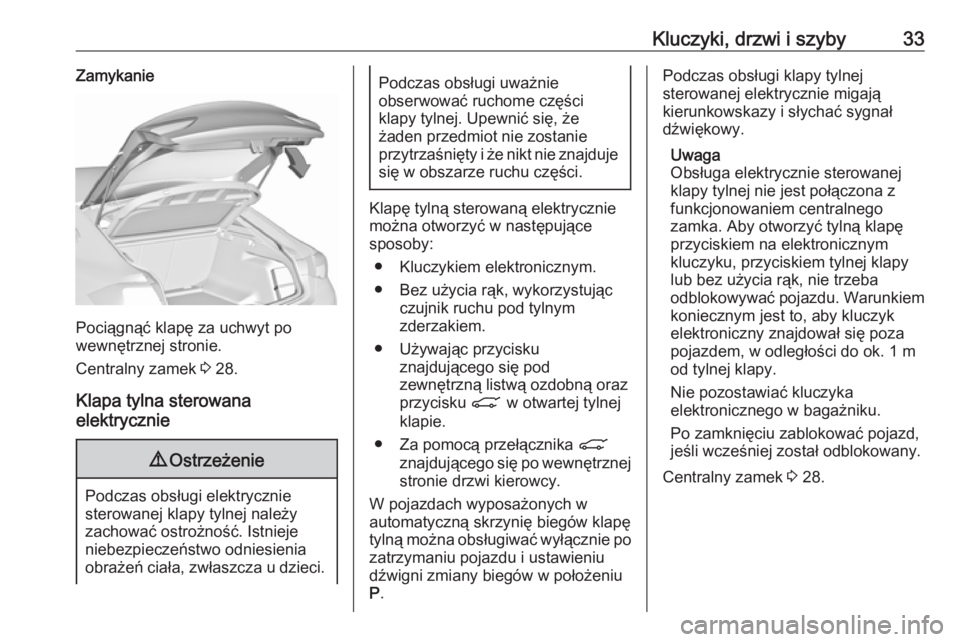

Kluczyki, drzwi i szyby33Zamykanie
Pociągnąć klapę za uchwyt po
wewnętrznej stronie.
Centralny zamek 3 28.
Klapa tylna sterowana
elektrycznie
9 Ostrzeżenie
Podczas obsługi elektrycznie
sterowanej klapy tylnej należy
zachować ostrożność. Istnieje
niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Podczas obsługi uważnie
obserwować ruchome części
klapy tylnej. Upewnić się, że
żaden przedmiot nie zostanie
przytrzaśnięty i że nikt nie znajduje się w obszarze ruchu części.
Klapę tylną sterowaną elektrycznie
można otworzyć w następujące
sposoby:
● Kluczykiem elektronicznym.
● Bez użycia rąk, wykorzystując czujnik ruchu pod tylnym
zderzakiem.
● Używając przycisku znajdującego się pod
zewnętrzną listwą ozdobną oraz
przycisku C w otwartej tylnej
klapie.
● Za pomocą przełącznika C
znajdującego się po wewnętrznej stronie drzwi kierowcy.
W pojazdach wyposażonych w
automatyczną skrzynię biegów klapę
tylną można obsługiwać wyłącznie po zatrzymaniu pojazdu i ustawieniu
dźwigni zmiany biegów w położeniu
P .
Podczas obsługi klapy tylnej
sterowanej elektrycznie migają
kierunkowskazy i słychać sygnał
dźwiękowy.
Uwaga
Obsługa elektrycznie sterowanej klapy tylnej nie jest połączona z
funkcjonowaniem centralnego
zamka. Aby otworzyć tylną klapę
przyciskiem na elektronicznym
kluczyku, przyciskiem tylnej klapy
lub bez użycia rąk, nie trzeba
odblokowywać pojazdu. Warunkiem
koniecznym jest to, aby kluczyk
elektroniczny znajdował się poza
pojazdem, w odległości do ok. 1 m
od tylnej klapy.
Nie pozostawiać kluczyka
elektronicznego w bagażniku.
Po zamknięciu zablokować pojazd,
jeśli wcześniej został odblokowany.
Centralny zamek 3 28.

34Kluczyki, drzwi i szybyObsługa za pomocą elektronicznego
kluczyka
Nacisnąć X dwa razy w celu otwarcia
lub zamknięcia tylnej klapy. Przycisk
X należy nacisnąć dłużej niż
podczas blokowania lub
odblokowywania, co ma na celu
zapobieżenie przypadkowemu
otwarciu tylnej klapy.
Obsługa bez użycia rąk z
wykorzystaniem czujnika ruchu pod
tylnym zderzakiem
Aby otworzyć lub zamknąć tylną
klapę, przesunąć szybko stopą tam i
z powrotem pod środkową częścią
tylnego zderzaka. Nie zatrzymywać
stopy pod zderzakiem. Elektroniczny
kluczyk musi znajdować się na
zewnątrz samochodu w odległości do około 1 m od tylnej klapy. Gdy czujnik
wykryje ruch stopy, z niewielkim
opóźnieniem uruchamia tylną klapę.
9 Niebezpieczeństwo
Nie dotykać żadnych części pod
pojazdem podczas obsługi bez użycia rąk. Gorące elementy
silnika mogą spowodować
oparzenia.
Obsługa za pomocą przycisku pod
zewnętrzną listwą ozdobną tylnej
klapy
Aby otworzyć tylną klapę, nacisnąć
przycisk znajdujący się pod listwą
ozdobną, aż klapa zacznie się
otwierać. Jeśli pojazd jest
zablokowany, elektroniczny kluczyk

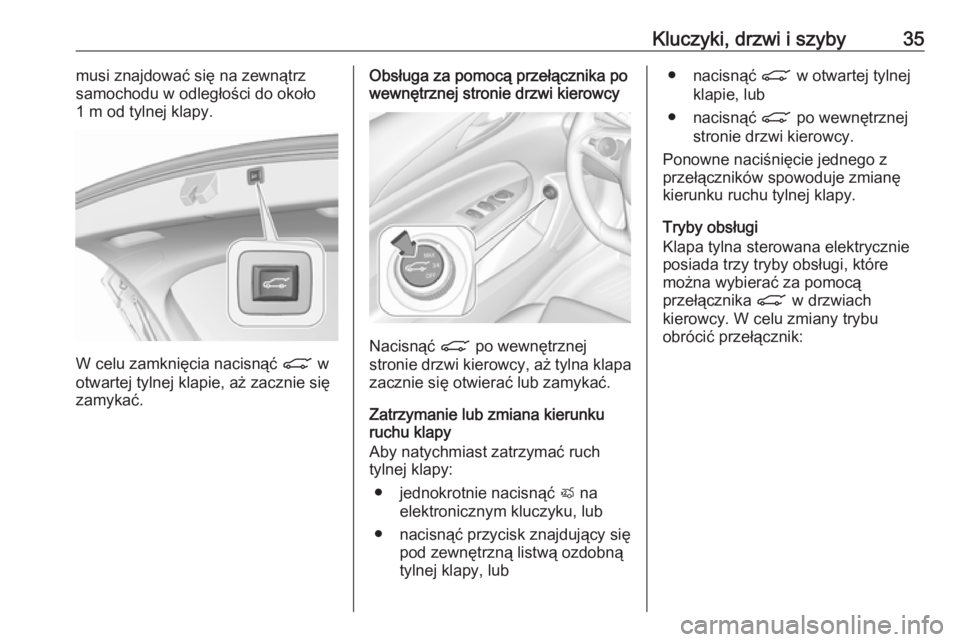

Kluczyki, drzwi i szyby35musi znajdować się na zewnątrz
samochodu w odległości do około 1 m od tylnej klapy.
W celu zamknięcia nacisnąć C w
otwartej tylnej klapie, aż zacznie się
zamykać.
Obsługa za pomocą przełącznika po
wewnętrznej stronie drzwi kierowcy
Nacisnąć C po wewnętrznej
stronie drzwi kierowcy, aż tylna klapa zacznie się otwierać lub zamykać.
Zatrzymanie lub zmiana kierunku
ruchu klapy
Aby natychmiast zatrzymać ruch
tylnej klapy:
● jednokrotnie nacisnąć X na
elektronicznym kluczyku, lub
● nacisnąć przycisk znajdujący się pod zewnętrzną listwą ozdobną
tylnej klapy, lub
● nacisnąć C w otwartej tylnej
klapie, lub
● nacisnąć C po wewnętrznej
stronie drzwi kierowcy.
Ponowne naciśnięcie jednego z
przełączników spowoduje zmianę
kierunku ruchu tylnej klapy.
Tryby obsługi
Klapa tylna sterowana elektrycznie
posiada trzy tryby obsługi, które
można wybierać za pomocą
przełącznika C w drzwiach
kierowcy. W celu zmiany trybu
obrócić przełącznik:

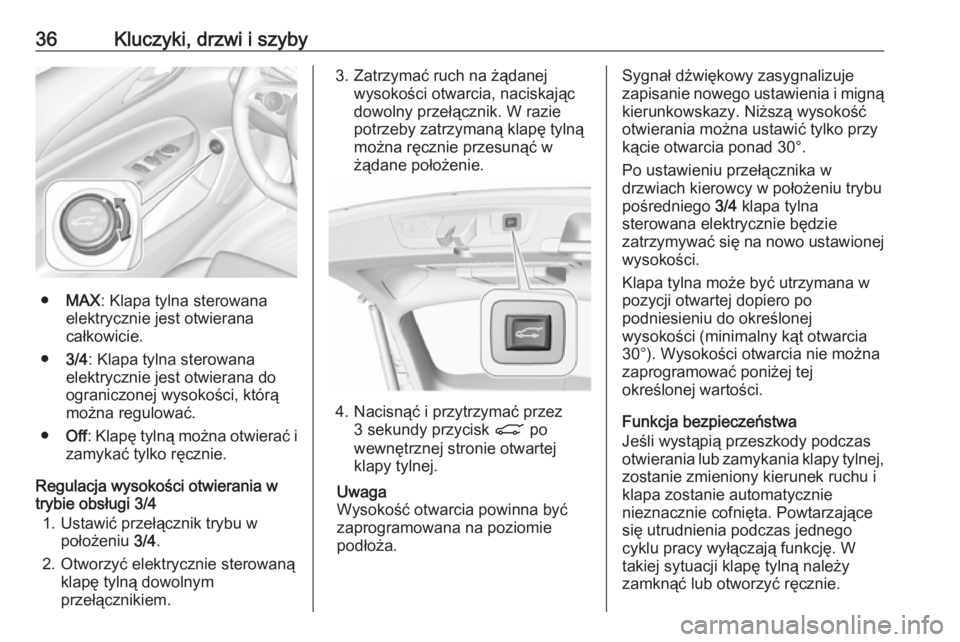

36Kluczyki, drzwi i szyby
●MAX : Klapa tylna sterowana
elektrycznie jest otwierana
całkowicie.
● 3/4: Klapa tylna sterowana
elektrycznie jest otwierana do
ograniczonej wysokości, którą
można regulować.
● Off: Klapę tylną można otwierać i
zamykać tylko ręcznie.
Regulacja wysokości otwierania w
trybie obsługi 3/4
1. Ustawić przełącznik trybu w położeniu 3/4.
2. Otworzyć elektrycznie sterowaną klapę tylną dowolnym
przełącznikiem.
3. Zatrzymać ruch na żądanej wysokości otwarcia, naciskając
dowolny przełącznik. W razie
potrzeby zatrzymaną klapę tylną
można ręcznie przesunąć w
żądane położenie.
4. Nacisnąć i przytrzymać przez 3 sekundy przycisk C po
wewnętrznej stronie otwartej klapy tylnej.
Uwaga
Wysokość otwarcia powinna być zaprogramowana na poziomie
podłoża.
Sygnał dźwiękowy zasygnalizuje
zapisanie nowego ustawienia i migną
kierunkowskazy. Niższą wysokość
otwierania można ustawić tylko przy
kącie otwarcia ponad 30°.
Po ustawieniu przełącznika w
drzwiach kierowcy w położeniu trybu
pośredniego 3/4 klapa tylna
sterowana elektrycznie będzie
zatrzymywać się na nowo ustawionej
wysokości.
Klapa tylna może być utrzymana w
pozycji otwartej dopiero po
podniesieniu do określonej
wysokości (minimalny kąt otwarcia
30°). Wysokości otwarcia nie można zaprogramować poniżej tej
określonej wartości.
Funkcja bezpieczeństwa
Jeśli wystąpią przeszkody podczas
otwierania lub zamykania klapy tylnej, zostanie zmieniony kierunek ruchu i
klapa zostanie automatycznie
nieznacznie cofnięta. Powtarzające
się utrudnienia podczas jednego
cyklu pracy wyłączają funkcję. W
takiej sytuacji klapę tylną należy
zamknąć lub otworzyć ręcznie.

Kluczyki, drzwi i szyby37Klapa tylna sterowana elektrycznie
jest wyposażona w czujniki na
krawędziach, które chronią przed przytrzaśnięciem przedmiotów lubczęści ciała. W przypadku wykrycia
przez czujniki przeszkód pomiędzy
klapą a nadwoziem, klapa tylna
zostanie otwarta, aż do ponownego
włączenia funkcji lub ręcznego
zamknięcia.
Funkcja zabezpieczająca jest
sygnalizowana ostrzeżeniem
akustycznym.
Usunąć wszystkie przeszkody przed
wznowieniem elektrycznej obsługi
klapy.
Jeśli pojazd jest wyposażony w
fabrycznie montowany hak
holowniczy i podłączony jest układ
elektryczny przyczepy, sterowaną
elektrycznie tylną klapę można
otwierać tylko ręcznie.
Przeciążenie układu
W przypadku wielokrotnego
używania funkcji elektrycznego
otwierania/zamykania klapy tylnej w
krótkich odstępach czasu następuje
chwilowe zablokowanie tej funkcji. Wcelu zresetowania układu należy
ręcznie przesunąć tylną klapę w
położenie krańcowe.
Ogólne wskazówki dotyczące
obsługi klapy tylnej9 Niebezpieczeństwo
Nie wolno jeździć z otwartą lub
uchyloną klapą tylną, np. przy
przewożeniu dużych
przedmiotów, gdyż wówczas
trujące, niewidoczne i bezwonne
gazy spalinowe mogą
przedostawać się do wnętrza
samochodu. Może to być
przyczyną utraty świadomości lub
nawet śmierci.
Przestroga
Aby uniknąć uszkodzeń, przed
otwarciem tylnej klapy należy się
upewnić, że w jej zasięgu nie
znajdują się żadne przeszkody,
np. brama garażowa. Zawsze
sprawdzać, czy przestrzeń za i
ponad klapą tylną jest wolna.
Uwaga
Zamocowanie ciężkiego
wyposażenia dodatkowego na
klapie tylnej może spowodować, że
nie będzie ona mogła utrzymać się
w położeniu otwartym.
Uwaga
Elektryczne sterowanie klapy tylnej
jest wyłączone w przypadku
niskiego poziomu naładowania
akumulatora. W tym przypadku
nawet ręczne uruchomienie klapy
tylnej może być niewykonalne.
Uwaga
Po wyłączeniu elektrycznie
sterowanej klapy tylnej i
odblokowaniu zamków wszystkich
drzwi, klapę tylną można obsługiwać
tylko ręcznie. W takim przypadku
ręczne zamykanie klapy tylnej
wymaga użycia znacznie większej
siły.
Uwaga
Przy niskiej temperaturze
zewnętrznej tylna klapa może nie
otworzyć się do końca. W takim przypadku należy ręcznie podnieść
ją do normalnego położenia
krańcowego.

38Kluczyki, drzwi i szybyZabezpieczanie
samochodu
Zabezpieczenie przedkradzieżą9 Ostrzeżenie
Nie uaktywniać blokady, gdy w
samochodzie znajdują się
pasażerowie! Otwarcie drzwi od
wewnątrz nie będzie możliwe.
Uaktywnienie układu powoduje
zablokowanie wszystkich drzwi w taki
sposób, że nie ma możliwości ich
otwarcia zarówno od zewnątrz, jak i
od wewnątrz. Układ może być
uaktywniony wyłącznie wtedy, gdy zamknięte są wszystkie drzwi.
Odblokowanie zamków samochodu
powoduje zdezaktywowanie
mechanicznego zabezpieczenia
przed kradzieżą. Zamków nie można
jednak odblokować za pomocą
przycisku centralnego zamka w
samochodzie.
Uaktywnianie funkcji
Nacisnąć e na nadajniku zdalnego
sterowania lub kluczyku
elektronicznym dwa razy w ciągu
5 sekund.
Autoalarm
Autoalarm jest połączony
funkcjonalnie z układem
zabezpieczającym przed kradzieżą.
Monitoruje: ● drzwi, klapę tylną, pokrywę silnika,
● kabinę wraz z przyległą przestrzenią bagażową,
● pochylenie samochodu, np. przyjego uniesieniu
● zapłon.
Aktywacja Wszystkie drzwi muszą być
zamknięte i kluczyk elektroniczny nie
może znajdować się w pojeździe. W
przeciwnym razie nie nastąpi
aktywacja systemu.
● Nadajnik zdalnego sterowania: aktywacja po 30 sekundach od
zablokowania pojazdu przez
jednokrotne naciśnięcie e.
● Układ elektronicznego kluczyka: aktywacja po 30 sekundach od
zablokowania pojazdu przez
naciśnięcie przycisku na
zewnętrznej klamce dowolnych
drzwi.
