Pielęgnacja samochodu2793. Obrócić oprawkę żarówkikierunkowskazu w lewo i wyjąć ją
z zespołu światła.
4. Odłączyć żarówkę od oprawki i wymienić na nową żarówkę
kierunkowskazu.
5. Zamocować oprawę żarówki w zespole światła.
6. Przymocować zespół światła w nadwoziu pojazdu i dokręcić
śruby. Zamknąć osłony.

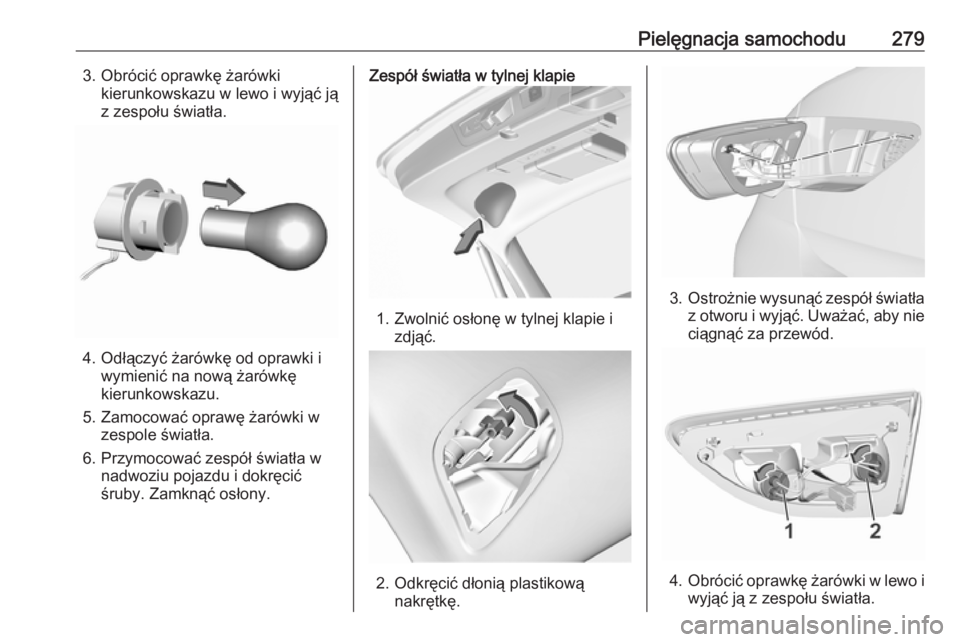

Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworu i wyjąć. Uważać, aby nie
ciągnąć za przewód.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.

280Pielęgnacja samochoduTylne światło przeciwmgielne (1)
Światło cofania ( 2)
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
Tylne światła przeciwmgielne
Światło cofania
6. Włożyć oprawkę żarówki w zespół
światła. Zamocować zespół
światła w tylnej klapie i dokręcić
śrubę od wewnątrz. Założyć osłonę.
Kierunkowskazy boczne W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć obudowę lampy do przodu i wyjąć, pociągając za jej
tylną część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.

Pielęgnacja samochodu2814. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć częśćprawą.
Oświetlenie tablicy
rejestracyjnej
Tablica rejestracyjna jest oświetlona
diodami LED, których nie można
wymieniać. W przypadku awarii diod
LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Wymianę poniższych żarówek zlecić
warsztatowi:
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźnikówInstalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników. Szczypce mają dwie
strony – każda z nich jest
przeznaczona do innego typu
bezpieczników.

282Pielęgnacja samochodu

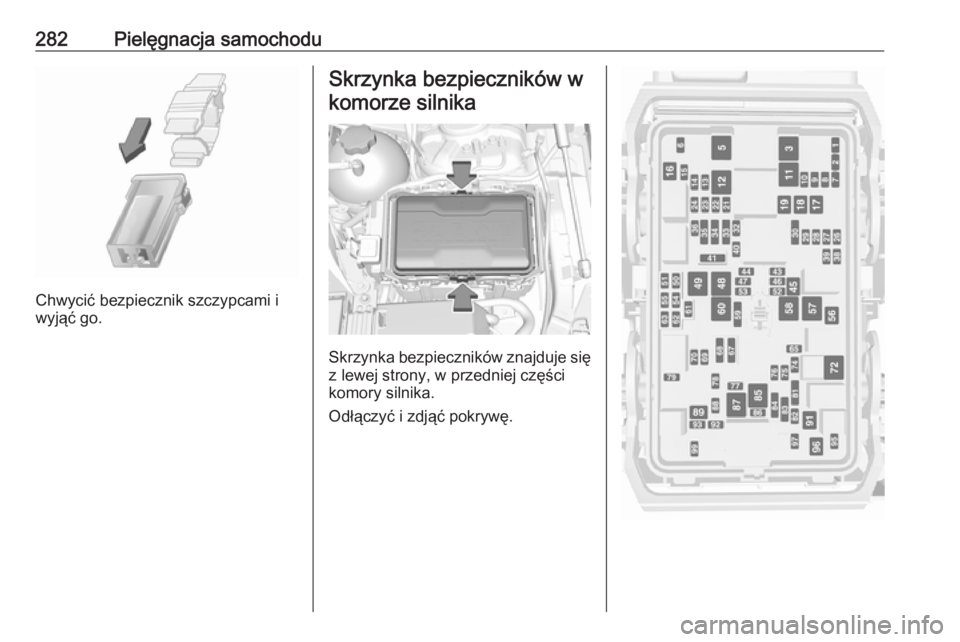

Chwycić bezpiecznik szczypcami i
wyjąć go.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

Pielęgnacja samochodu283NrObwód1–2–3Układ ABS4–5–6Klapa tylna7Tylne światło przeciwmgielne /
przednie światła przeciwmgielne8Moduł pamięci9Podgrzewanie przedniej szyby10Podparcie lędźwiowe fotela11Akumulator DC / DC12Ogrzewanie tylnej szyby13Podgrzewane lusterko14–15–16Wycieraczka przednia17Fotel regulowany elektrycznie,
strona pasażera18Roleta przeciwsłoneczna19Fotel regulowany elektrycznie,
strona kierowcyNrObwód20–21Okno dachowe22Wycieraczka tylnej szyby /
poduszka powietrzna23System adaptacyjnego oświet‐
lenia drogi24–25–26Moduł sterujący skrzyni biegów27Zapłon / deska rozdzielcza28–29Kamera wsteczna / kratka
nawiewu powietrza30Lampka kontrolna silnika / przy‐
czepy31–32Kamera33Ogrzewanie fotela, przód34Ogrzewanie fotela, tył35Amortyzacja / napęd na wszys‐
tkie koła36Układ paliwowy37–NrObwód38–39–40Blokada kierownicy41–42–43Podgrzewane koło kierownicy44Poziomowanie reflektorów45–46Moduł sterujący silnika47–48Przetwornik DC/DC / kratka
nawiewu powietrza / E-Boost49Moduł sterujący tylnych drzwi50–51–52–53–54–55–56Rozrusznik57–58–

284Pielęgnacja samochoduNrObwód59Lewy reflektor (LED)60Wentylator chłodnicy61–62–63–64–65Ogrzewanie, wentylacja i klima‐
tyzacja66–67–68–69Prawe światło drogowe (haloge‐
nowe) / prawy reflektor (LED)70Lewe światło drogowe (haloge‐
nowe)71–72Rozrusznik73–74Moduł sterujący skrzyni biegów75Moduł sterujący silnika76Układ ograniczania emisji spalin77–NrObwód78Sygnał dźwiękowy79Układ wycieraczek80–81Moduł sterujący silnika82–83Cewka zapłonowa84Cewka zapłonowa85Zespół napędowy86–87Podgrzewanie paliwa w silnikach
wysokoprężnych88Przysłona układu wlotu powie‐
trza89–90–91–92Pompa płynu podgrzanego93Układ elektronicznego kluczyka94–95Pompa płynu chłodzącego96Podgrzewanie paliwa w silnikach
wysokoprężnychNrObwód97–98–99Pompa płynu chłodzącego
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej

Pielęgnacja samochodu285W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się pod pokrywą w desce rozdzielczej.
Odblokować pokrywę z boku i zdjąć.
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek i zdjąć osłonę.
NrObwód1Lewa szyba otwierana elek‐
trycznie2Prawa szyba otwierana elek‐
trycznie3Moduł sterujący nadwozia4Wentylator układu klimatyzacji5Moduł sterujący nadwozia6Instalacja przygotowana do
podłączenia przyczepy7Fotel tylny, składanie elektryczne8Moduł sterujący nadwozia9Moduł sterujący silnikaNrObwód10Wyświetlacz na szybie przedniej11Redukcja NO x / nagrzewnica rury12Redukcja NO
x / czujnik sadzy13Moduł AdBlue14Podgrzewane koło kierownicy15Moduł sterujący skrzyni biegów16Wzmacniacz17Sygnalizacja alarmu18Moduł sterujący nadwozia19Moduł AdBlue20Moduł sterujący nadwozia21Moduł sterujący nadwozia22Moduł sterujący nadwozia23Elektryczna blokada kierownicy24Poduszka powietrzna25Złącze diagnostyczne26Gniazdko zasilania w przestrzeni
bagażowej27Zawór EBCM28Instalacja do podłączenia wypo‐
sażenia samochodu policyjnego29–

286Pielęgnacja samochoduNrObwód30–31Elementy sterujące na kole
kierownicy32Wyłącznik zapłonu33Ogrzewanie, wentylacja i klima‐
tyzacja34Moduł bramy centralnej35Złącze AUX / USB36Ładowarka bezprzewodowa37Wycieraczka tylna38Połączenie alarmowe39Wyświetlacz40Układ ułatwiający parkowanie41Konsola górna42System InfotainmentNarzędzia
samochodowe

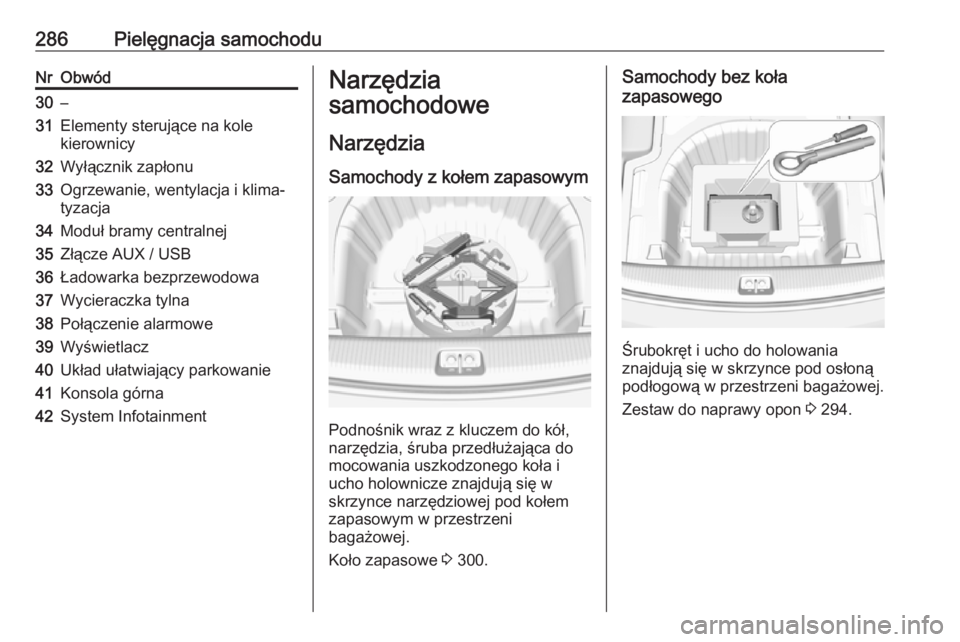

Narzędzia Samochody z kołem zapasowym
Podnośnik wraz z kluczem do kół,
narzędzia, śruba przedłużająca do
mocowania uszkodzonego koła i
ucho holownicze znajdują się w
skrzynce narzędziowej pod kołem
zapasowym w przestrzeni
bagażowej.
Koło zapasowe 3 300.
Samochody bez koła
zapasowego
Śrubokręt i ucho do holowania
znajdują się w skrzynce pod osłoną
podłogową w przestrzeni bagażowej.
Zestaw do naprawy opon 3 294.
