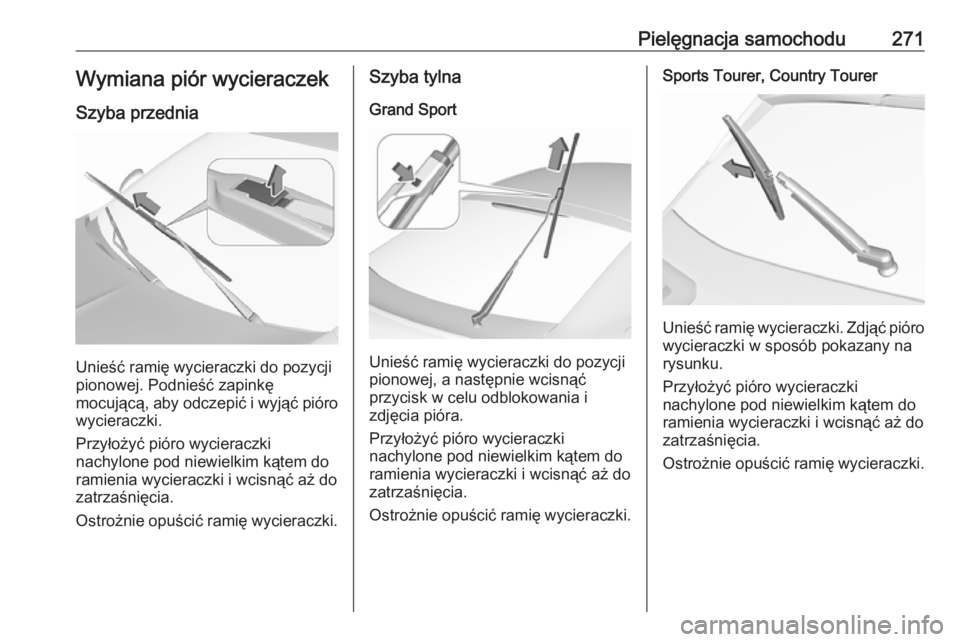

Pielęgnacja samochodu271Wymiana piór wycieraczek
Szyba przednia
Unieść ramię wycieraczki do pozycji
pionowej. Podnieść zapinkę
mocującą, aby odczepić i wyjąć pióro
wycieraczki.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Szyba tylna
Grand Sport
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Sports Tourer, Country Tourer
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.

272Pielęgnacja samochoduWymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego
typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe
Reflektory halogenowe z oddzielnymi żarówkami dla świateł mijania i
świateł drogowych.
Światło mijania ( 1) – żarówka po
stronie zewnętrznej.
Światło drogowe ( 2) – żarówka po
stronie wewnętrznej.
Światło mijania (1)
1. Obrócić osłonę w lewo i zdjąć.

Pielęgnacja samochodu2732. Odłączyć oprawkę żarówki,wciskając element ustalający do
przodu. Wyciągnąć oprawkę
żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki.
5. Założyć osłonę i obrócić w prawo.
Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć oprawkę żarówki,
wciskając element ustalający do
przodu. Wyciągnąć oprawkę
żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki.
5. Założyć osłonę i obrócić w prawo.
Przednie kierunkowskazy
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.

274Pielęgnacja samochoduŚwiatła do jazdy dziennejW przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED Reflektory ze światłami mijania i
drogowymi, światła pozycyjne,
światła do jazdy dziennej i
kierunkowskazy są lampami LED i nie można ich wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.Przednie światła
przeciwmgielne
1. Grand Sport, Sports Tourer
Owinąć końcówkę płaskiego
śrubokręta szmatką, aby
zapobiec uszkodzeniu lakieru.
Włożyć śrubokręt w szczelinę
przy krawędzi osłony. Odłączyć
osłonę, ostrożnie ją podważając.
Country Tourer
Wykręcić śrubę śrubokrętem
Torx.
2. Grand Sport, Sports Tourer
Wykręcić śrubę śrubokrętem Torx
i zdjąć płytkę przednią.

Pielęgnacja samochodu275Country Tourer
Owinąć końcówkę płaskiego
śrubokręta szmatką, aby
zapobiec uszkodzeniu lakieru.
Podważyć płytkę przednią,
wkładając śrubokręt w szczelinę,
a następnie ją wyjąć.3. Wykręcić trzy śruby śrubokrętem Torx i wyjąć zespół światła do
przodu.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
5. Odłączyć złącze wtykowe, naciskając wypust mocujący.
6. Wymienić zespół żarówki i podłączyć złącze wtykowe.
Zwrócić uwagę, że żarówka i
oprawka stanowią jeden zespół i
należy je wymieniać razem.
7. Włożyć oprawkę żarówki w zespół
światła, obracając ją w prawo, i
zablokować.
8. Zamontować zespół światła, dokręcając trzy śruby.

276Pielęgnacja samochodu9. Przymocować płytkę przednią idokręcić śrubę.
10. Grand Sport, Sports Tourer
Przymocować i zablokować
osłonę.
Światła tylne
Światła tylne i światła hamowania mogą być wykonane w technologii
LED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Kierunkowskazy, tylne światło
przeciwmgielne i światła cofania są
wyposażone w żarówki, które można
wymieniać w opisane poniżej
sposoby.Grand Sport
Zespół lampy w nadwoziu
1. Zdjąć osłonę po odpowiedniej stronie.
2. Odkręcić dłonią dwie plastikowe nakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
z otworu i wyjąć. Uważać, aby nie
ciągnąć za przewód.

Pielęgnacja samochodu2774. Obrócić oprawkę żarówkikierunkowskazu w lewo i wyjąć ją
z zespołu światła.
5. Wymontować i wymienić żarówkę
kierunkowskazu.
6. Zamocować oprawę żarówki w zespole światła.
7. Zamocować zespół światła do nadwozia i dokręcić nakrętki od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworu i wyjąć. Uważać, aby nie
ciągnąć za przewód.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.

278Pielęgnacja samochoduTylne światło przeciwmgielne (1)
Światło cofania ( 2)
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
Tylne światła przeciwmgielne
Światło cofania
6. Włożyć oprawę żarówek w zespół
światła tylnego. Zamocować
zespół światła w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.
Sports Tourer, Country Tourer
Zespół lampy w nadwoziu
1. Otworzyć osłony za pomocą śrubokręta. Odkręcić i wyjąć obie
śruby.
2. Ostrożnie wysunąć zespół światła
z otworu i wyjąć. Uważać, aby nie
ciągnąć za przewód.
