Pielęgnacja samochodu295
W pojazdach z systemem głośników
audio zestaw do naprawy opon jest
przechowywany razem z
narzędziami.
W innych wersjach zestaw do
naprawy opon jest przechowywany w
torbie.
Poluzować śrubę i wyjąć torbę.
Wyjąć pojemnik ze szczeliwem i
sprężarkę ze skrzynki.
1. Wyjąć kabel zasilający i przewód elastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.

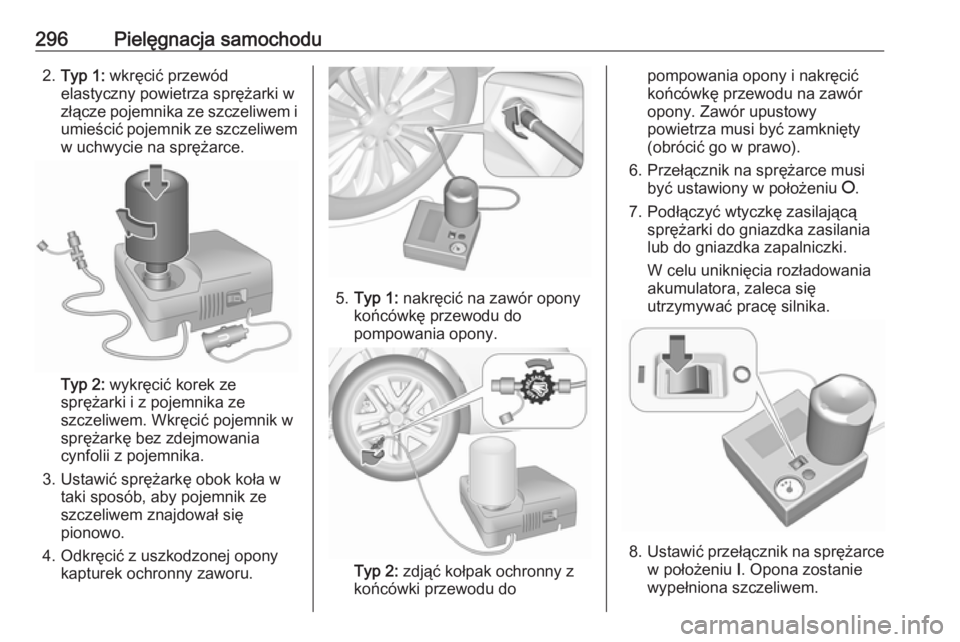

296Pielęgnacja samochodu2.Typ 1: wkręcić przewód
elastyczny powietrza sprężarki w
złącze pojemnika ze szczeliwem i umieścić pojemnik ze szczeliwemw uchwycie na sprężarce.
Typ 2: wykręcić korek ze
sprężarki i z pojemnika ze
szczeliwem. Wkręcić pojemnik w
sprężarkę bez zdejmowania cynfolii z pojemnika.
3. Ustawić sprężarkę obok koła w taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
4. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
5.Typ 1: nakręcić na zawór opony
końcówkę przewodu do
pompowania opony.
Typ 2: zdjąć kołpak ochronny z
końcówki przewodu do
pompowania opony i nakręcić
końcówkę przewodu na zawór
opony. Zawór upustowy
powietrza musi być zamknięty
(obrócić go w prawo).
6. Przełącznik na sprężarce musi być ustawiony w położeniu J.
7. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
8. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.

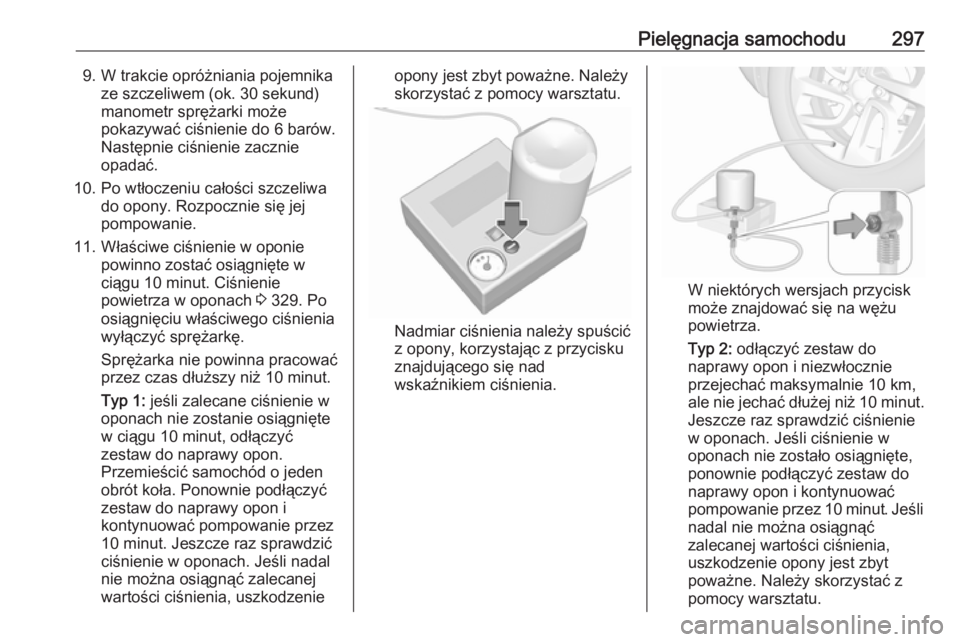

Pielęgnacja samochodu2979. W trakcie opróżniania pojemnikaze szczeliwem (ok. 30 sekund)
manometr sprężarki może
pokazywać ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.
10. Po wtłoczeniu całości szczeliwa do opony. Rozpocznie się jej
pompowanie.
11. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 minut. Ciśnienie
powietrza w oponach 3 329. Po
osiągnięciu właściwego ciśnienia
wyłączyć sprężarkę.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
Typ 1: jeśli zalecane ciśnienie w
oponach nie zostanie osiągnięte
w ciągu 10 minut, odłączyć zestaw do naprawy opon.
Przemieścić samochód o jeden
obrót koła. Ponownie podłączyć
zestaw do naprawy opon i
kontynuować pompowanie przez
10 minut. Jeszcze raz sprawdzić
ciśnienie w oponach. Jeśli nadal
nie można osiągnąć zalecanej
wartości ciśnienia, uszkodzenieopony jest zbyt poważne. Należy
skorzystać z pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.
W niektórych wersjach przycisk
może znajdować się na wężu
powietrza.
Typ 2: odłączyć zestaw do
naprawy opon i niezwłocznie
przejechać maksymalnie 10 km,
ale nie jechać dłużej niż 10 minut.
Jeszcze raz sprawdzić ciśnienie
w oponach. Jeśli ciśnienie w
oponach nie zostało osiągnięte,
ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 minut. Jeśli nadal nie można osiągnąć
zalecanej wartości ciśnienia, uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy warsztatu.

298Pielęgnacja samochoduJeśli ciśnienie zostanie
osiągnięte, za pomocą sprężarki
skorygować zalecane ciśnienie w
oponach, zwiększając je za
pomocą sprężarki lub
zmniejszając je przez otwarcie
zaworu upustowego powietrza
(obrócić go w lewo) przy
elastycznym przewodzie do
pompowania powietrza.
12. Odłączyć zestaw do naprawy opon.
Typ 1: wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
sprężarki na wylot pojemnika ze
szczeliwem. Zapobiegnie to
wypływaniu szczeliwa.
Typ 2: nie wolno wymontować
pojemnika ze szczeliwem ze
sprężarki. Należy zlecić wymianę
pojemnika ze szczeliwem w
warsztacie.
13. Schować zestaw do naprawy opon w przestrzeni bagażowej.
14. Za pomocą szmatki wytrzeć nadmiar szczeliwa.15. Z pojemnika ze szczeliwem zdjąćnaklejkę z oznaczeniem
prędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
16. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po
10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie.
Nakręcić elastyczny przewód
powietrza sprężarki na zaworek
opony.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
17. Schować zestaw do naprawy opon w skrzynce.
18. Przymocować skrzynkę śrubą.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej 30 min.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę

Pielęgnacja samochodu299na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.
Ewentualnie dołączone adaptery
mogą posłużyć także do
pompowania innych przedmiotów
np. piłek, materacy, pontonów itp.
Adaptery mogą znajdować się pod
sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg alboustawić dźwignię zmiany biegów
w położeniu P.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkie
przedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed założeniem koła oczyścić nakrętki i gwinty czystą
ściereczką.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
Punkty podparcia
Pokazane punkty podparcia
wskazują miejsca, w których powinny być mocowane ramiona podnoszące
oraz podnośniki używane podczas
zmiany opon na zimowe/letnie.
Tylne ramię podnośnika należy
umieścić centralnie pod odpowiednim
punktem podparcia pojazdu.

300Pielęgnacja samochodu
Przednie ramię podnośnika należy
umieścić centralnie pod odpowiednim
punktem podparcia pojazdu.
Koło zapasowe
Koło zapasowe można sklasyfikować
jako dojazdowe koło zapasowe w
zależności od stosunku rozmiaru koła do innych zamocowanych kół oraz
obowiązujących przepisów. W takim
przypadku obowiązuje maksymalna
dozwolona prędkość, nawet jeśli nie
jest ona podana na etykiecie na kole
zapasowym.
Założyć można tylko jedno dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem
standardowym.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Przestroga
W przypadku jazdy z dojazdowym kołem zapasowym należy
wyłączyć wspomaganie
hamowania awaryjnego.
Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową.
W celu wyjęcia: 1. Otworzyć osłonę podłogową.
2. Koło zapasowe jest unieruchomione za pomocą
nakrętki motylkowej. Odkręcić
nakrętkę motylkową i wyjąć koło
zapasowe.
Pod kołem zapasowym znajduje
się skrzynka z narzędziami
samochodowymi.

Pielęgnacja samochodu3013. Jeśli po wymianie koła we wnęcena koło zapasowe nie zostanie
umieszczone żadne koło, należy
zamocować skrzynkę
narzędziową, dokręcając
nakrętkę motylkową do oporu, i
zamknąć osłonę podłogową.
4. Po założeniu koła pełnowymiarowego umieścić kołozapasowe we wnęce stroną
zewnętrzną do góry i
przymocować nakrętką
motylkową.
Założyć można tylko jedno
dojazdowe koło zapasowe.
Dopuszczalna prędkość maksymalna podana na naklejce znajdującej się
na dojazdowym kole zapasowym jest
ważna tylko w przypadku koła o takim
samym rozmiarze jak montowane
fabrycznie.Montaż koła zapasowego
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg alboustawić dźwignię zmiany biegów
w położeniu P.
● Wyjąć koło zapasowe.
● Nie zmieniać jednocześnie więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed założeniem koła oczyścić nakrętki i gwinty czystą
ściereczką.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Obręcze stalowe z osłoną: Zdjąć osłonę koła.
Obręcze kół ze stopów metali
lekkich: Podważyć płaskim
śrubokrętem i zdjąć kapturki
nakrętek koła. Aby zabezpieczyć
lakier obręczy koła i kapturek przed uszkodzeniem, owinąć
końcówkę śrubokręta szmatką.

302Pielęgnacja samochodu
2. Rozłożyć i precyzyjniezamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.
Koła mogą być zabezpieczone
przez specjalne nakrętki
mocujące. Aby poluzować te
specjalne nakrętki, przed użyciem klucza do kół należy zamocować
adapter na nakrętkach
zabezpieczających koła. Element ten znajduje się w schowku w
desce rozdzielczej.3. Upewnić się, że podnośnik jest prawidłowo umiejscowiony pod
jednym z punktów podparcia.
Niektóre wersje są wyposażone w panele progów z zakrytymi
punktami podparcia: należy
najpierw zdjąć osłonę z
odpowiedniego punktu podparcia.
4. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
