Page 249 of 329

Verzorging van de auto247Oplaadfunctie afgestemd op accu
Deze functie garandeert een maxi‐
male levensduur van de accu door
een regelbaar vermogen en een opti‐
male vermogensverdeling van de
dynamo.
Om te voorkomen dat de accu onder
het rijden leegraakt, worden de
volgende systemen automatisch in
twee fasen afgebouwd en ten slotte
uitgeschakeld:
● hulpverwarming
● achter- en voorruitverwarming
● verwarmd stuurwiel
● verwarmde spiegels
● stoelverwarming
● aanjager
In de tweede fase ziet u op het Driver
Information Center een bericht dat de activering van de ontlaadbeveiliging
van de accu bevestigt.
Stationair aanjagen
Als het nodig is om de accu op te
laden wegens een probleem met de
accu, moet het vermogen van dedynamo worden vergroot. Dit kan
door stationair aanjagen, wat moge‐
lijk hoorbaar is.
Er verschijnt een bericht op het Driver
Information Center.
Stroomaansluiting
De stroomaansluitingen worden
gedeactiveerd wanneer de accu‐
spanning te laag is.
WaarschuwingslabelBetekenis van symbolen: ● Geen vonken of open vlammen en niet roken.
● Bescherm de ogen altijd. Explo‐ sieve gassen kunnen blindheid of
letsel veroorzaken.
● Houd de accu buiten het bereik van kinderen.
● De accu bevat zwavelzuur dat blindheid of ernstige brandwon‐
den kan veroorzaken.
● Zie de Gebruikershandleiding voor meer informatie.
● Er kan knalgas aanwezig zijn in de buurt van de accu.
Dieselbrandstofsysteem ontluchten
Na het leegrijden van de tank moet het dieselbrandstofsysteem worden
ontlucht. Het contact driemaal
15 seconden per keer inschakelen.
Motor vervolgens maximaal
40 seconden starten. Deze procedure na minstens 5 seconden herhalen.
Slaat de motor niet aan, dan de hulp van een werkplaats inroepen.
Page 250 of 329
248Verzorging van de autoWisserblad vervangen
Voorruit
Til de wisserarm op tot deze in de
geheven stand blijft. Til de borgclip op
om het wisserblad los te klikken en
verwijder deze.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Achterruit
Grand Sport
Til de ruitenwisserarm op tot hij
omhoog blijft staan, druk op de knop
om het wisserblad los te maken en
verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Sports Tourer, Country Tourer
Til de ruitenwisser op. Maak het
wisserblad los zoals getoond in de
illustratie en verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Page 251 of 329
Verzorging van de auto249Gloeilamp vervangen
Ontsteking uitschakelen en desbe‐
treffende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting
vastpakken. Het glas van de gloei‐ lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
Lampcontrole Schakel het contact in na het vervan‐ gen van een lamp en bedien en
controleer de lichten.
Halogeenkoplampen
Halogeenkoplampen met aparte
gloeilampen voor dimlicht en groot
licht.
Buitenste lamp dimlicht ( 1).
Binnenste lamp groot licht ( 2).
Dimlicht (1)
1. Draai de kap naar links en verwij‐ der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.
Page 252 of 329

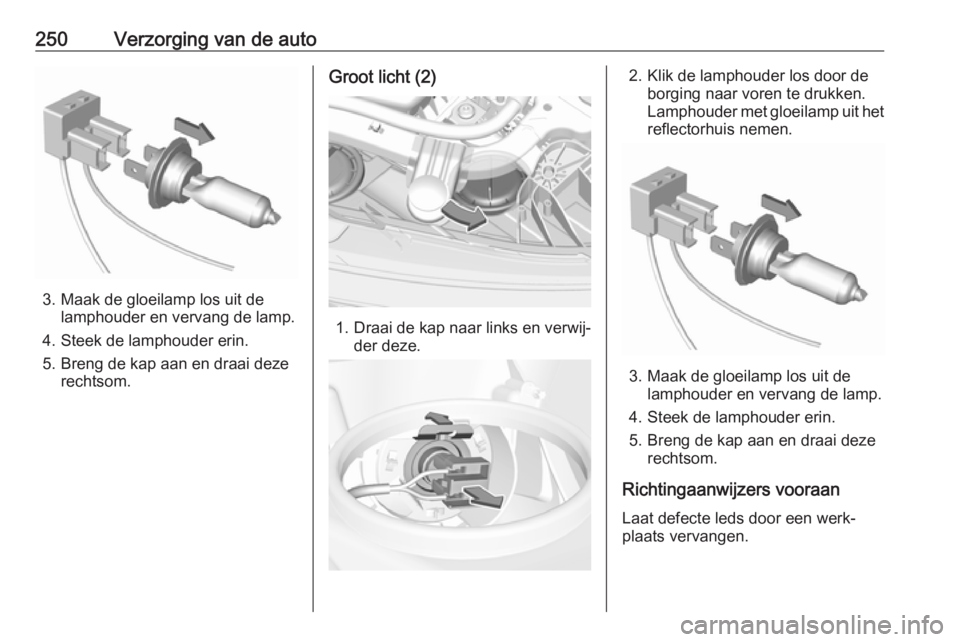

250Verzorging van de auto
3. Maak de gloeilamp los uit delamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Groot licht (2)
1. Draai de kap naar links en verwij‐der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.
3. Maak de gloeilamp los uit de lamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Richtingaanwijzers vooraan Laat defecte leds door een werk‐
plaats vervangen.
Page 253 of 329

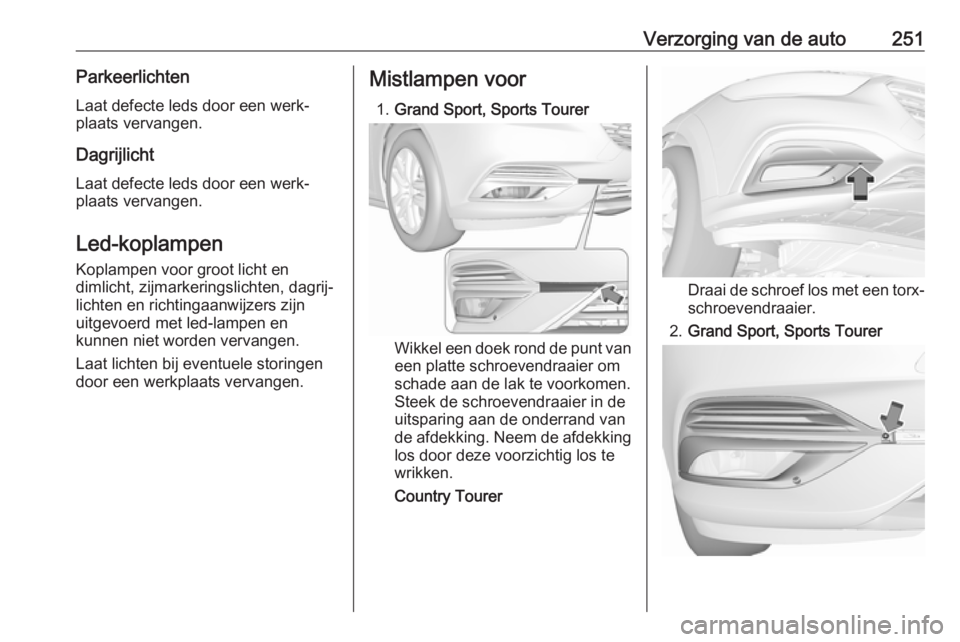

Verzorging van de auto251ParkeerlichtenLaat defecte leds door een werk‐
plaats vervangen.
Dagrijlicht Laat defecte leds door een werk‐
plaats vervangen.
Led-koplampen Koplampen voor groot licht en
dimlicht, zijmarkeringslichten, dagrij‐ lichten en richtingaanwijzers zijn
uitgevoerd met led-lampen en
kunnen niet worden vervangen.
Laat lichten bij eventuele storingen
door een werkplaats vervangen.Mistlampen voor
1. Grand Sport, Sports Tourer
Wikkel een doek rond de punt van
een platte schroevendraaier om
schade aan de lak te voorkomen.
Steek de schroevendraaier in de
uitsparing aan de onderrand van
de afdekking. Neem de afdekking los door deze voorzichtig los te
wrikken.
Country Tourer
Draai de schroef los met een torx- schroevendraaier.
2. Grand Sport, Sports Tourer
Page 254 of 329

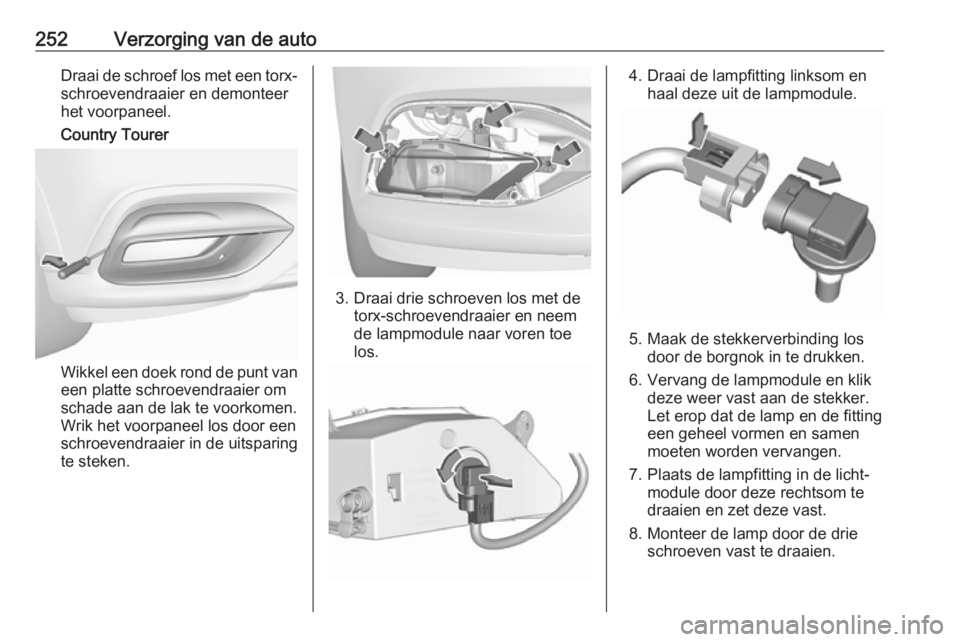

252Verzorging van de autoDraai de schroef los met een torx-schroevendraaier en demonteer
het voorpaneel.
Country Tourer
Wikkel een doek rond de punt van
een platte schroevendraaier om
schade aan de lak te voorkomen.
Wrik het voorpaneel los door een schroevendraaier in de uitsparing
te steken.
3. Draai drie schroeven los met de torx-schroevendraaier en neem
de lampmodule naar voren toe
los.
4. Draai de lampfitting linksom en haal deze uit de lampmodule.
5. Maak de stekkerverbinding losdoor de borgnok in te drukken.
6. Vervang de lampmodule en klik deze weer vast aan de stekker.
Let erop dat de lamp en de fitting
een geheel vormen en samen
moeten worden vervangen.
7. Plaats de lampfitting in de licht‐ module door deze rechtsom te
draaien en zet deze vast.
8. Monteer de lamp door de drie schroeven vast te draaien.
Page 255 of 329

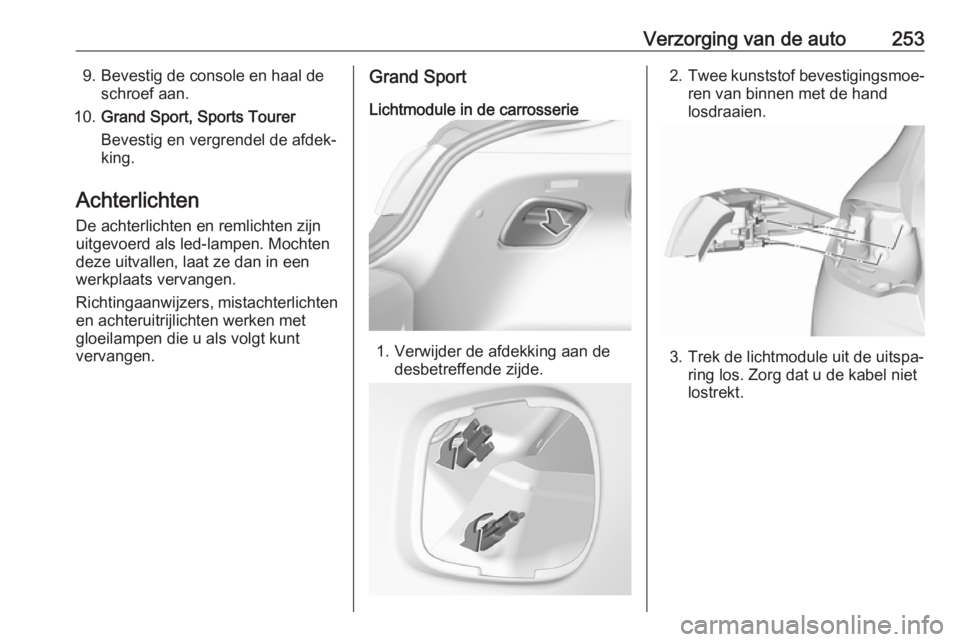

Verzorging van de auto2539. Bevestig de console en haal deschroef aan.
10. Grand Sport, Sports Tourer
Bevestig en vergrendel de afdek‐
king.
Achterlichten De achterlichten en remlichten zijn
uitgevoerd als led-lampen. Mochten
deze uitvallen, laat ze dan in een
werkplaats vervangen.
Richtingaanwijzers, mistachterlichten
en achteruitrijlichten werken met
gloeilampen die u als volgt kunt
vervangen.Grand Sport
Lichtmodule in de carrosserie
1. Verwijder de afdekking aan de desbetreffende zijde.
2.Twee kunststof bevestigingsmoe‐
ren van binnen met de hand
losdraaien.
3. Trek de lichtmodule uit de uitspa‐ ring los. Zorg dat u de kabel niet
lostrekt.
Page 256 of 329

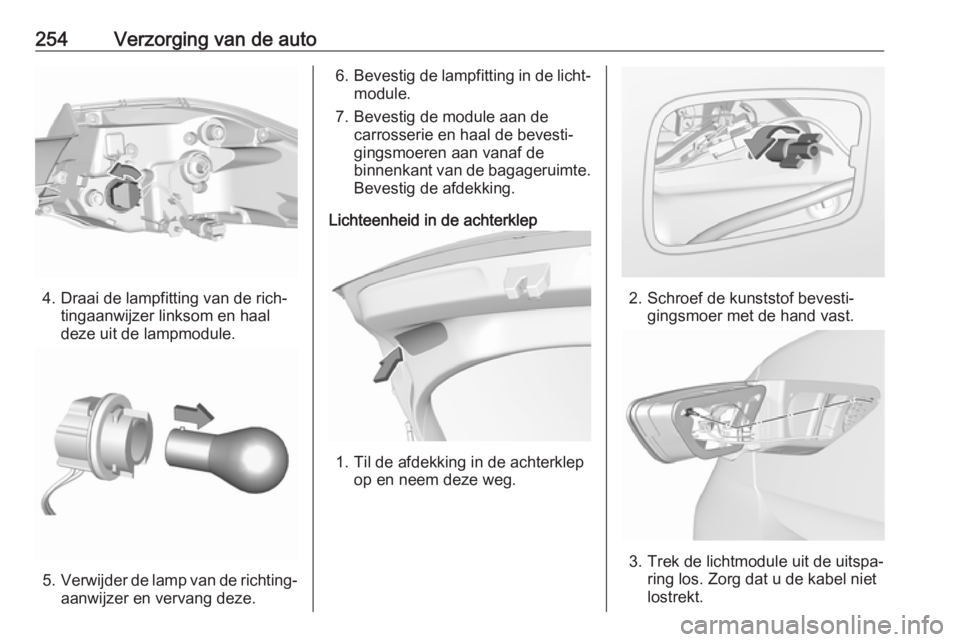

254Verzorging van de auto
4. Draai de lampfitting van de rich‐tingaanwijzer linksom en haal
deze uit de lampmodule.
5. Verwijder de lamp van de richting‐
aanwijzer en vervang deze.
6. Bevestig de lampfitting in de licht‐
module.
7. Bevestig de module aan de carrosserie en haal de bevesti‐
gingsmoeren aan vanaf de
binnenkant van de bagageruimte.
Bevestig de afdekking.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek de lichtmodule uit de uitspa‐ring los. Zorg dat u de kabel niet
lostrekt.
