Page 257 of 329

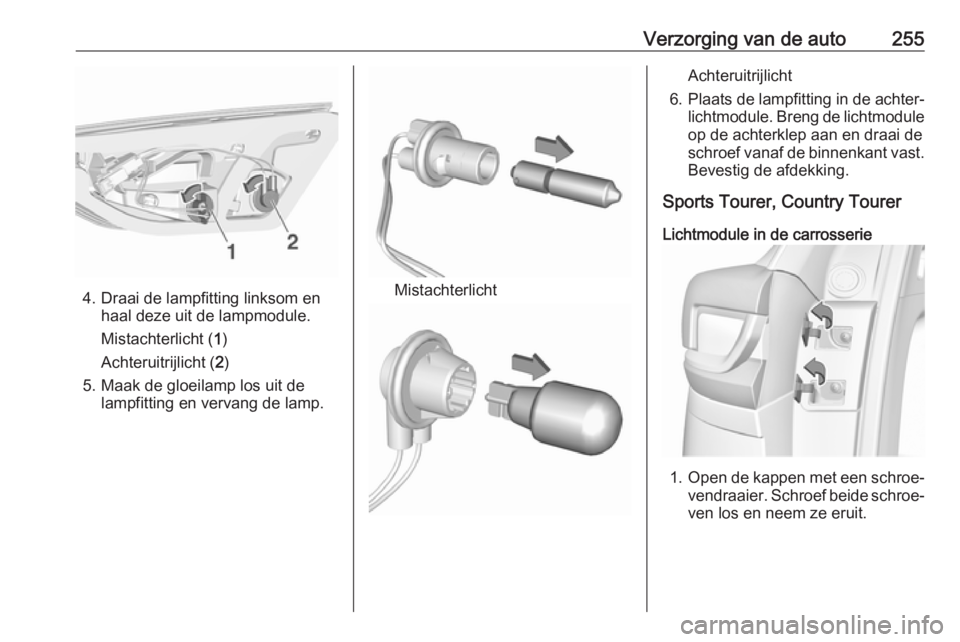

Verzorging van de auto255
4. Draai de lampfitting linksom enhaal deze uit de lampmodule.
Mistachterlicht ( 1)
Achteruitrijlicht ( 2)
5. Maak de gloeilamp los uit de lampfitting en vervang de lamp.Mistachterlicht
Achteruitrijlicht
6. Plaats de lampfitting in de achter‐
lichtmodule. Breng de lichtmodule
op de achterklep aan en draai de
schroef vanaf de binnenkant vast. Bevestig de afdekking.
Sports Tourer, Country Tourer
Lichtmodule in de carrosserie
1. Open de kappen met een schroe‐
vendraaier. Schroef beide schroe‐ ven los en neem ze eruit.
Page 258 of 329

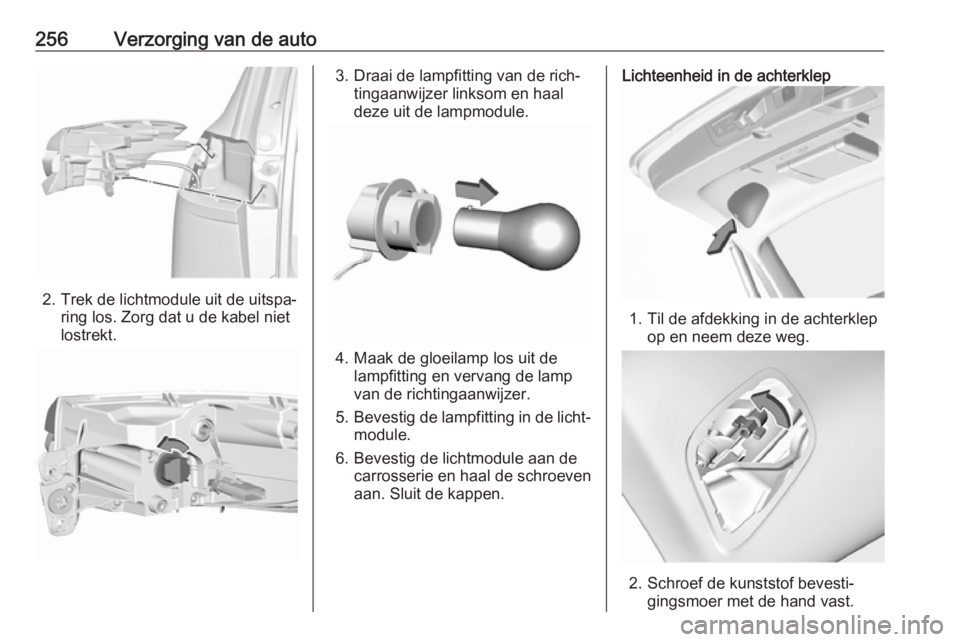

256Verzorging van de auto
2. Trek de lichtmodule uit de uitspa‐ring los. Zorg dat u de kabel niet
lostrekt.
3. Draai de lampfitting van de rich‐ tingaanwijzer linksom en haal
deze uit de lampmodule.
4. Maak de gloeilamp los uit de lampfitting en vervang de lamp
van de richtingaanwijzer.
5. Bevestig de lampfitting in de licht‐
module.
6. Bevestig de lichtmodule aan de carrosserie en haal de schroeven
aan. Sluit de kappen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
Page 259 of 329

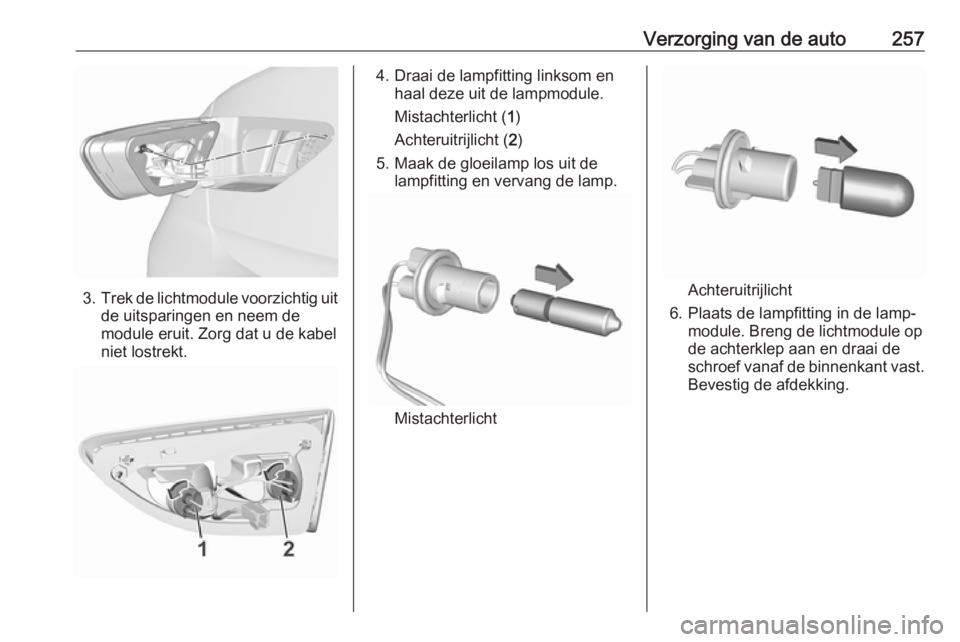

Verzorging van de auto257
3.Trek de lichtmodule voorzichtig uit
de uitsparingen en neem de
module eruit. Zorg dat u de kabel
niet lostrekt.
4. Draai de lampfitting linksom en haal deze uit de lampmodule.
Mistachterlicht ( 1)
Achteruitrijlicht ( 2)
5. Maak de gloeilamp los uit de lampfitting en vervang de lamp.
Mistachterlicht
Achteruitrijlicht
6. Plaats de lampfitting in de lamp‐ module. Breng de lichtmodule op
de achterklep aan en draai de
schroef vanaf de binnenkant vast. Bevestig de afdekking.
Page 260 of 329

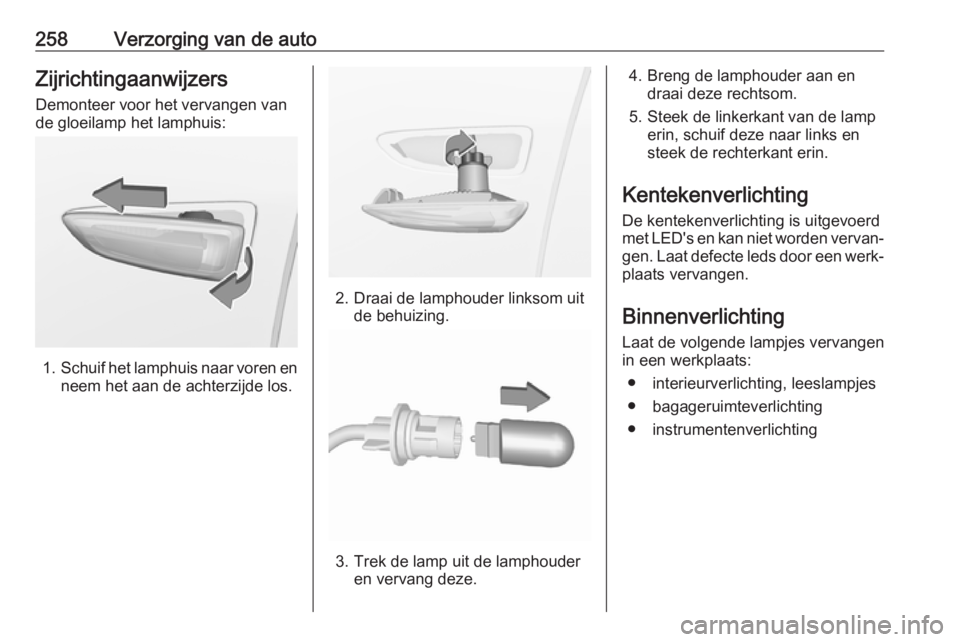

258Verzorging van de autoZijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp het lamphuis:
1. Schuif het lamphuis naar voren en
neem het aan de achterzijde los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting De kentekenverlichting is uitgevoerd
met LED's en kan niet worden vervan‐
gen. Laat defecte leds door een werk‐ plaats vervangen.
Binnenverlichting
Laat de volgende lampjes vervangen
in een werkplaats:
● interieurverlichting, leeslampjes
● bagageruimteverlichting
● instrumentenverlichting
Page 261 of 329

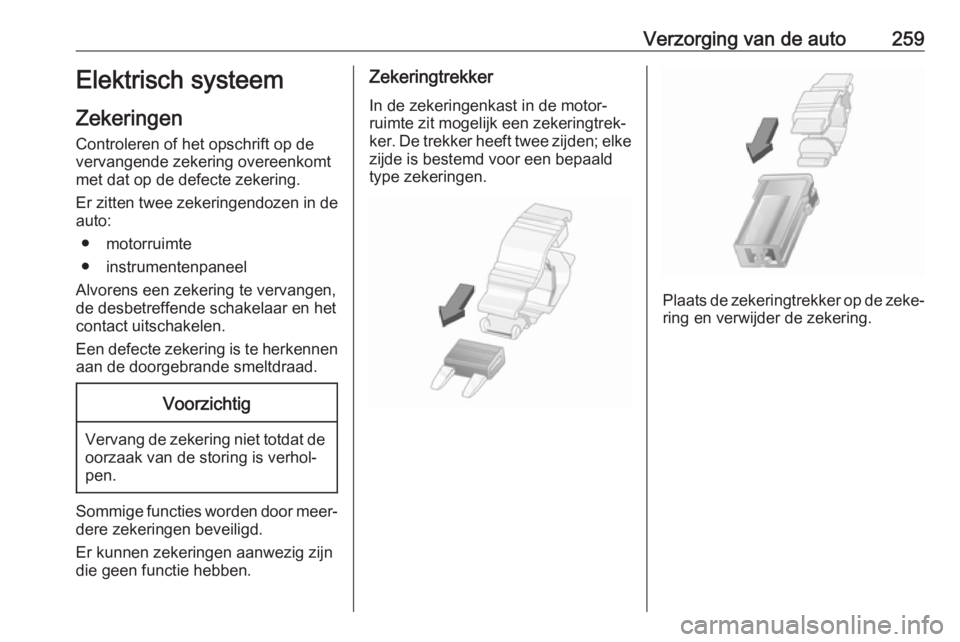

Verzorging van de auto259Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● motorruimte
● instrumentenpaneel
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.Voorzichtig
Vervang de zekering niet totdat de oorzaak van de storing is verhol‐
pen.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker. De trekker heeft twee zijden; elke
zijde is bestemd voor een bepaald
type zekeringen.
Plaats de zekeringtrekker op de zeke‐ ring en verwijder de zekering.
Page 262 of 329

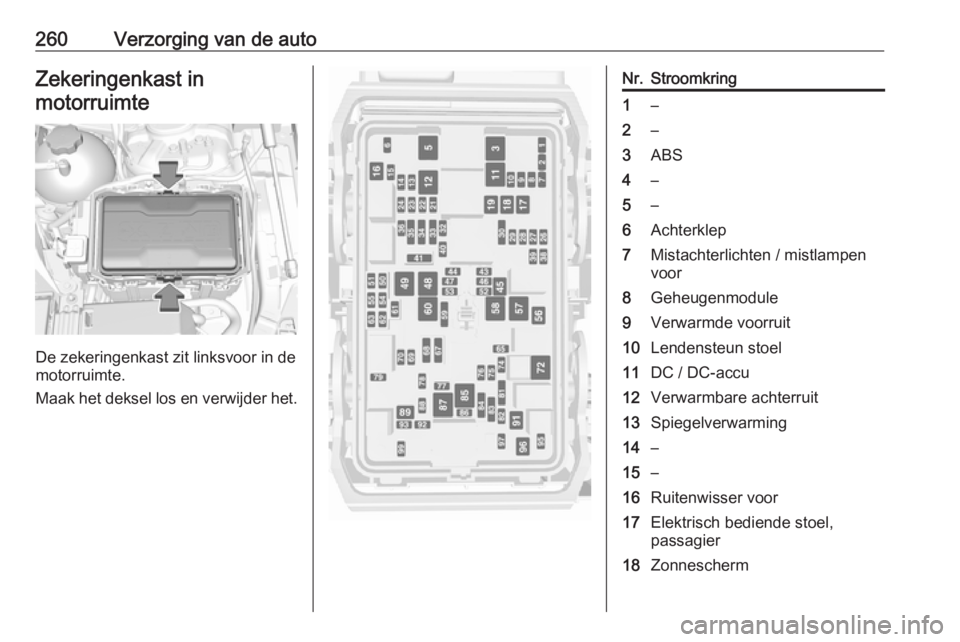

260Verzorging van de autoZekeringenkast inmotorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.
Nr.Stroomkring1–2–3ABS4–5–6Achterklep7Mistachterlichten / mistlampen
voor8Geheugenmodule9Verwarmde voorruit10Lendensteun stoel11DC / DC-accu12Verwarmbare achterruit13Spiegelverwarming14–15–16Ruitenwisser voor17Elektrisch bediende stoel,
passagier18Zonnescherm
Page 263 of 329

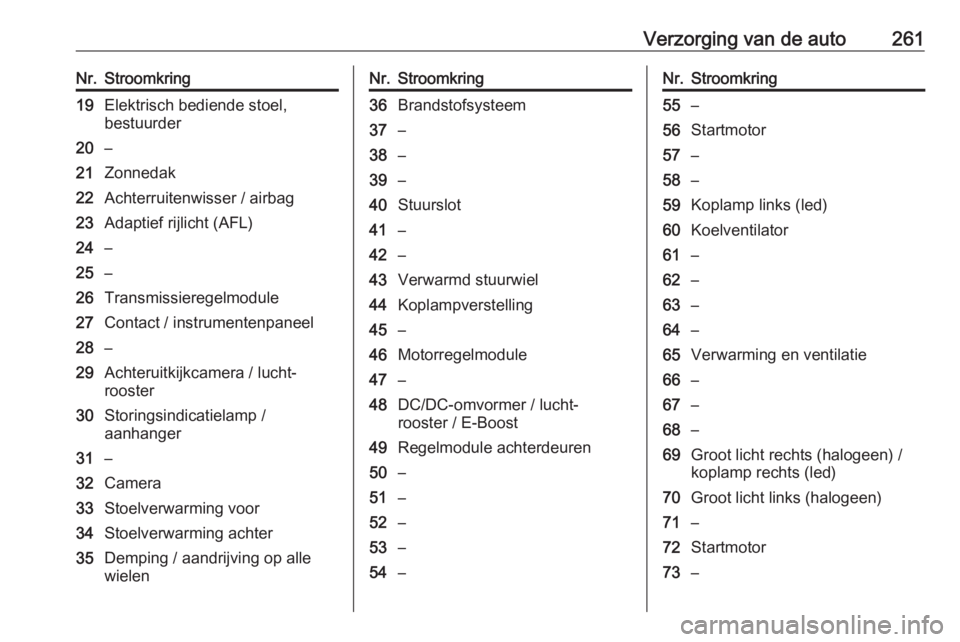

Verzorging van de auto261Nr.Stroomkring19Elektrisch bediende stoel,
bestuurder20–21Zonnedak22Achterruitenwisser / airbag23Adaptief rijlicht (AFL)24–25–26Transmissieregelmodule27Contact / instrumentenpaneel28–29Achteruitkijkcamera / lucht‐
rooster30Storingsindicatielamp /
aanhanger31–32Camera33Stoelverwarming voor34Stoelverwarming achter35Demping / aandrijving op alle
wielenNr.Stroomkring36Brandstofsysteem37–38–39–40Stuurslot41–42–43Verwarmd stuurwiel44Koplampverstelling45–46Motorregelmodule47–48DC/DC-omvormer / lucht‐
rooster / E-Boost49Regelmodule achterdeuren50–51–52–53–54–Nr.Stroomkring55–56Startmotor57–58–59Koplamp links (led)60Koelventilator61–62–63–64–65Verwarming en ventilatie66–67–68–69Groot licht rechts (halogeen) /
koplamp rechts (led)70Groot licht links (halogeen)71–72Startmotor73–
Page 264 of 329

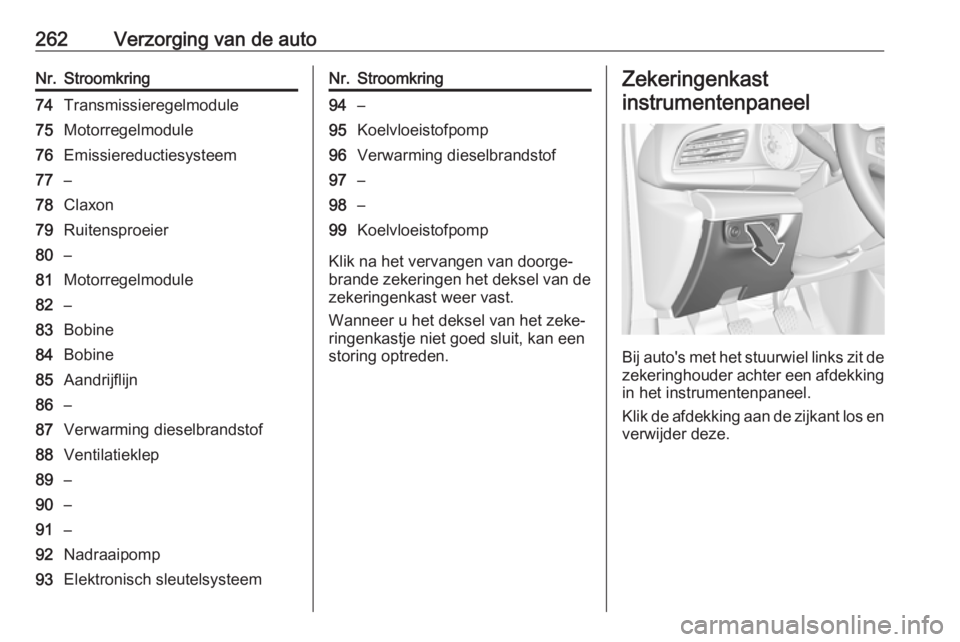

262Verzorging van de autoNr.Stroomkring74Transmissieregelmodule75Motorregelmodule76Emissiereductiesysteem77–78Claxon79Ruitensproeier80–81Motorregelmodule82–83Bobine84Bobine85Aandrijflijn86–87Verwarming dieselbrandstof88Ventilatieklep89–90–91–92Nadraaipomp93Elektronisch sleutelsysteemNr.Stroomkring94–95Koelvloeistofpomp96Verwarming dieselbrandstof97–98–99Koelvloeistofpomp
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit de
zekeringhouder achter een afdekking in het instrumentenpaneel.
Klik de afdekking aan de zijkant los en
verwijder deze.
