2020 OPEL INSIGNIA BREAK Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Φροντίδα οχήματος2796. Συνδέστε το ντουί του λαμπτήραστο φωτιστικό σώμα.
7. Προσαρτήστε το φωτιστικό σώμα στο αμάξωμα του οχήματος και
σφίξτε τα ασφαλιστικά παξιμάδια
από τη μέσα πλευρά του χώρου
αποσκευών. Κουμπώστε το
κάλυμμα.
Φωτιστικό σώμα στην πόρτα χώρου
αποσκευών
1. Απασφαλίστε το κάλυμμα στην
πόρτα του χώρου αποσκευών και
αφαιρέστε το.
2. Ξεβιδώστε το πλαστικό παξιμάδι στερέωσης με το χέρι.
3. Τραβήξτε προσεκτικά το φωτι‐στικό σώμα από την υποδοχή και
αφαιρέστε το. Προσέξτε να μην
τραβήξετε το καλώδιο.
4. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το φωτιστικό σώμα.
Πίσω φως ομίχλης ( 1)
Φως όπισθεν ( 2)
5. Αποσυνδέστε τον λαμπτήρα από το ντουί του λαμπτήρα και αντικα‐
ταστήστε τον.

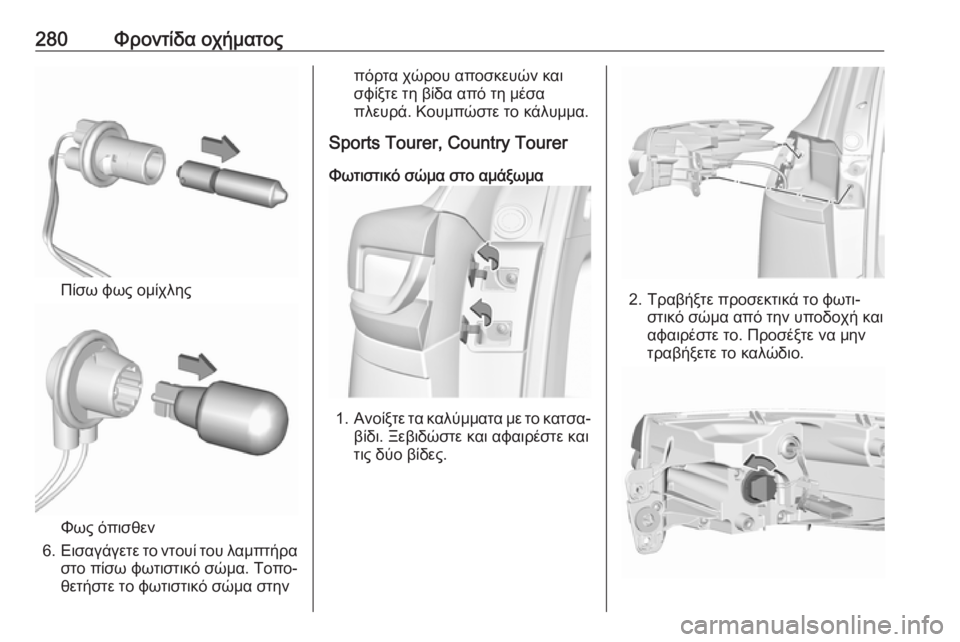

280Φροντίδα οχήματος
Πίσω φως ομίχλης
Φως όπισθεν
6. Εισαγάγετε το ντουί του λαμπτήρα
στο πίσω φωτιστικό σώμα. Τοπο‐
θετήστε το φωτιστικό σώμα στην
πόρτα χώρου αποσκευών και
σφίξτε τη βίδα από τη μέσα
πλευρά. Κουμπώστε το κάλυμμα.
Sports Tourer, Country Tourer
Φωτιστικό σώμα στο αμάξωμα
1. Ανοίξτε τα καλύμματα με το κατσα‐
βίδι. Ξεβιδώστε και αφαιρέστε και
τις δύο βίδες.
2. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από την υποδοχή και
αφαιρέστε το. Προσέξτε να μην
τραβήξετε το καλώδιο.

Φροντίδα οχήματος2813.Γυρίστε το ντουί του λαμπτήρα του
φλας αριστερά και αφαιρέστε το
από το φωτιστικό σώμα.
4. Αποσυνδέστε τον λαμπτήρα από το ντουί και αντικαταστήστε τον.
5. Συνδέστε το ντουί του λαμπτήρα στο φωτιστικό σώμα.
6. Προσαρτήστε το φωτιστικό σώμα στο αμάξωμα του οχήματος και
σφίξτε τις βίδες. Κλείστε τα καλύμ‐
ματα.
Φωτιστικό σώμα στην πόρτα χώρου
αποσκευών
1. Απασφαλίστε το κάλυμμα στην
πόρτα του χώρου αποσκευών και
αφαιρέστε το.
2. Ξεβιδώστε το πλαστικό παξιμάδι στερέωσης με το χέρι.
3. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από την υποδοχή και
αφαιρέστε το. Προσέξτε να μην
τραβήξετε το καλώδιο.

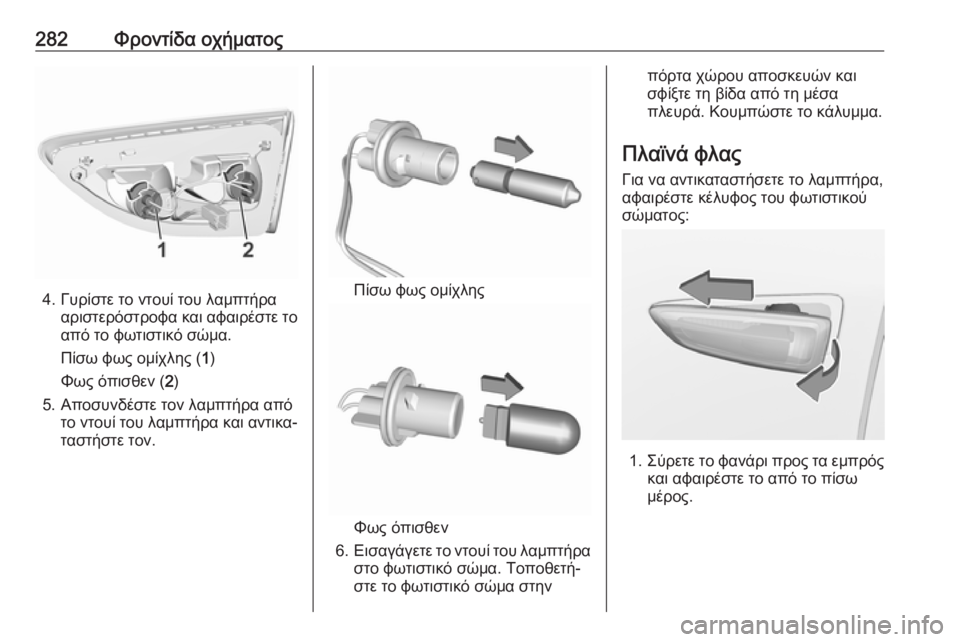

282Φροντίδα οχήματος
4. Γυρίστε το ντουί του λαμπτήρααριστερόστροφα και αφαιρέστε το
από το φωτιστικό σώμα.
Πίσω φως ομίχλης ( 1)
Φως όπισθεν ( 2)
5. Αποσυνδέστε τον λαμπτήρα από το ντουί του λαμπτήρα και αντικα‐
ταστήστε τον.Πίσω φως ομίχλης
Φως όπισθεν
6. Εισαγάγετε το ντουί του λαμπτήρα
στο φωτιστικό σώμα. Τοποθετή‐
στε το φωτιστικό σώμα στην
πόρτα χώρου αποσκευών και
σφίξτε τη βίδα από τη μέσα
πλευρά. Κουμπώστε το κάλυμμα.
Πλαϊνά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το φανάρι προς τα εμπρός
και αφαιρέστε το από το πίσω
μέρος.

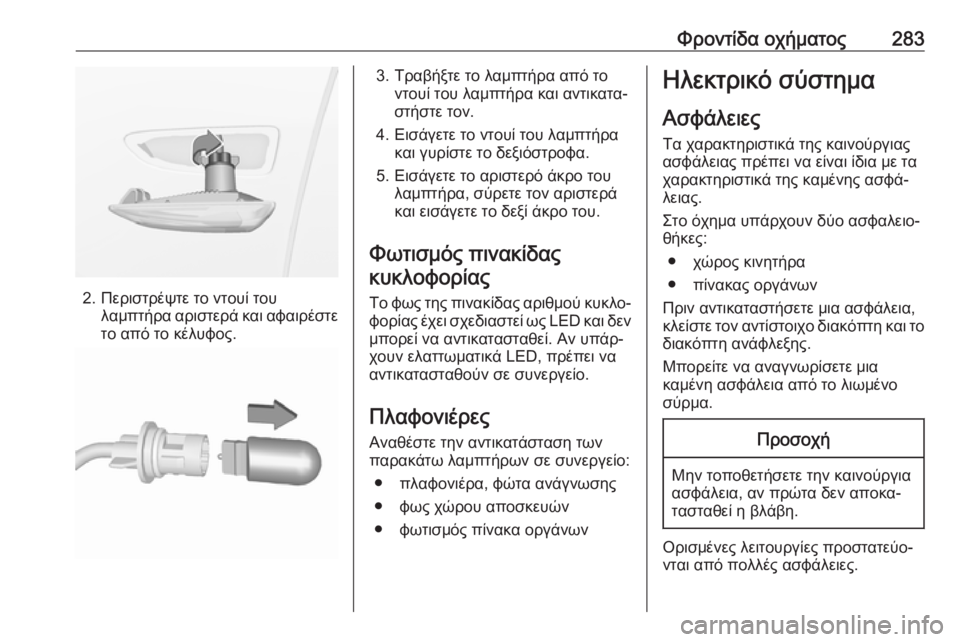

Φροντίδα οχήματος283
2. Περιστρέψτε το ντουί τουλαμπτήρα αριστερά και αφαιρέστε
το από το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λαμπτήρα, σύρετε τον αριστερά
και εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
Το φως της πινακίδας αριθμού κυκλο‐
φορίας έχει σχεδιαστεί ως LED και δεν μπορεί να αντικατασταθεί. Αν υπάρ‐
χουν ελαττωματικά LED, πρέπει να
αντικατασταθούν σε συνεργείο.
Πλαφονιέρες
Αναθέστε την αντικατάσταση των
παρακάτω λαμπτήρων σε συνεργείο:
● πλαφονιέρα, φώτα ανάγνωσης
● φως χώρου αποσκευών
● φωτισμός πίνακα οργάνωνΗλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας
ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν δύο ασφαλειο‐
θήκες:
● χώρος κινητήρα
● πίνακας οργάνων
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια
καμένη ασφάλεια από το λιωμένο
σύρμα.Προσοχή
Μην τοποθετήσετε την καινούργια
ασφάλεια, αν πρώτα δεν αποκα‐
τασταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.

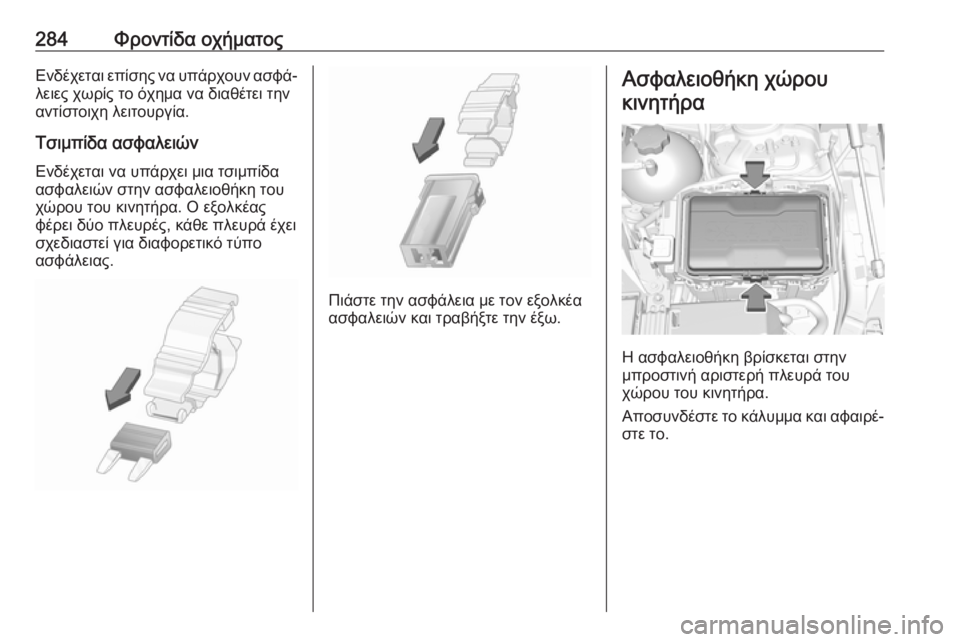

284Φροντίδα οχήματοςΕνδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα. Ο εξολκέας
φέρει δύο πλευρές, κάθε πλευρά έχει
σχεδιαστεί για διαφορετικό τύπο
ασφάλειας.
Πιάστε την ασφάλεια με τον εξολκέα
ασφαλειών και τραβήξτε την έξω.
Ασφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του
χώρου του κινητήρα.
Αποσυνδέστε το κάλυμμα και αφαιρέ‐
στε το.

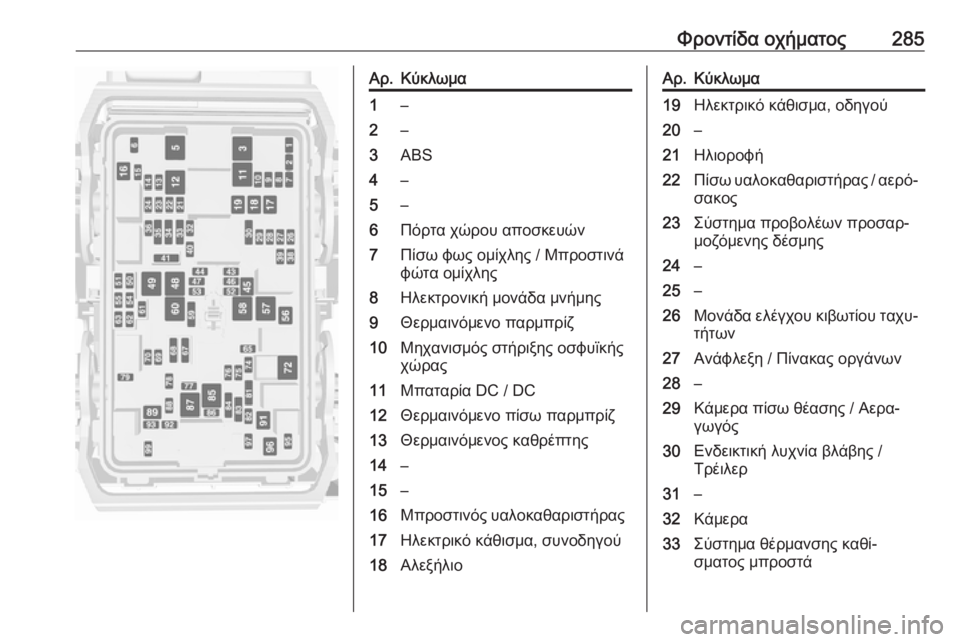

Φροντίδα οχήματος285Αρ.Κύκλωμα1–2–3ABS4–5–6Πόρτα χώρου αποσκευών7Πίσω φως ομίχλης / Μπροστινά
φώτα ομίχλης8Ηλεκτρονική μονάδα μνήμης9Θερμαινόμενο παρμπρίζ10Μηχανισμός στήριξης οσφυϊκής
χώρας11Μπαταρία DC / DC12Θερμαινόμενο πίσω παρμπρίζ13Θερμαινόμενος καθρέπτης14–15–16Μπροστινός υαλοκαθαριστήρας17Ηλεκτρικό κάθισμα, συνοδηγού18ΑλεξήλιοΑρ.Κύκλωμα19Ηλεκτρικό κάθισμα, οδηγού20–21Ηλιοροφή22Πίσω υαλοκαθαριστήρας / αερό‐ σακος23Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης24–25–26Μονάδα ελέγχου κιβωτίου ταχυ‐
τήτων27Ανάφλεξη / Πίνακας οργάνων28–29Κάμερα πίσω θέασης / Αερα‐
γωγός30Ενδεικτική λυχνία βλάβης /
Τρέιλερ31–32Κάμερα33Σύστημα θέρμανσης καθί‐
σματος μπροστά

286Φροντίδα οχήματοςΑρ.Κύκλωμα34Σύστημα θέρμανσης καθί‐
σματος πίσω35Απόσβεση κραδασμών / Τετρα‐
κίνηση36Σύστημα καυσίμου37–38–39–40Κλειδαριά του τιμονιού41–42–43Θερμαινόμενο τιμόνι44Ρύθμιση ύψους δέσμης προβο‐
λέων45–46Μονάδα ελέγχου κινητήρα47–48Μετασχηματιστής DC/DC /
Αεραγωγός / E-Boost49Ηλεκτρονική μονάδα ελέγχου
πίσω θυρώνΑρ.Κύκλωμα50–51–52–53–54–55–56Μίζα57–58–59Αριστερός προβολέας (LED)60Ανεμιστήρας ψύξης61–62–63–64–65Σύστημα κλιματισμού66–67–68–Αρ.Κύκλωμα69Μεγάλη σκάλα δεξιά
(αλογόνου) / Δεξιός προβολέας
(LED)70Μεγάλη σκάλα, αριστερά
(αλογόνου)71–72Μίζα73–74Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων75Μονάδα ελέγχου κινητήρα76Σύστημα αναγωγής καυσαερίων77–78Κόρνα79Σύστημα πλύσης80–81Μονάδα ελέγχου κινητήρα82–83Πολλαπλασιαστής84Πολλαπλασιαστής85Σύστημα κίνησης-μετάδοσης
