2020 OPEL GRANDLAND X Betriebsanleitung (in German)

Fahren und Bedienung191besonderen Umständen zur Nicht‐erkennung von Hindernissen
durch das System führen.
Besonders auf niedrige Hinder‐
nisse achten, die den unteren
Bereich des Stoßfängers beschä‐
digen können.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Erweiterte Einparkhilfe
9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe misst
geeignete Parklücken beim Vorbei‐
fahren ab, berechnet den Einparkweg und lenkt das Fahrzeug dann auto‐
matisch beim Einparken.
Die erweiterte Einparkhilfe unterstützt folgende Manöver:
● Einparken in eine Längs‐ parklücke
● Einparken in eine Querparklücke
● Ausparken aus einer Längs‐ parklücke
Der Fahrer muss die Beschleuni‐
gung, das Bremsen und Schalten
übernehmen, während die Lenkung
automatisch erfolgt. Durch Ergreifen
des Lenkrads kann der Fahrer dabei
jederzeit die Lenkung übernehmen.
Eventuell ist mehrmaliges Vor- und
Zurücksetzen erforderlich.
Anweisungen werden über das Info-
Display ausgegeben 3 106.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.

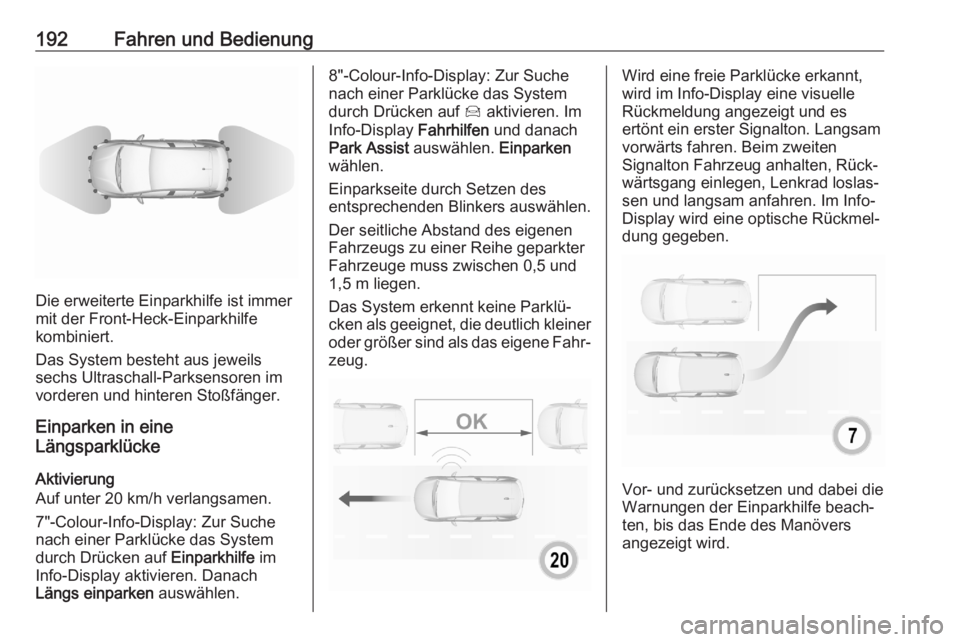

192Fahren und Bedienung
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe
kombiniert.
Das System besteht aus jeweils
sechs Ultraschall-Parksensoren im
vorderen und hinteren Stoßfänger.
Einparken in eine
Längsparklücke
Aktivierung
Auf unter 20 km/h verlangsamen.
7"-Colour-Info-Display: Zur Suche
nach einer Parklücke das System
durch Drücken auf Einparkhilfe im
Info-Display aktivieren. Danach
Längs einparken auswählen.
8"-Colour-Info-Display: Zur Suche
nach einer Parklücke das System
durch Drücken auf Í aktivieren. Im
Info-Display Fahrhilfen und danach
Park Assist auswählen. Einparken
wählen.
Einparkseite durch Setzen des
entsprechenden Blinkers auswählen.
Der seitliche Abstand des eigenen
Fahrzeugs zu einer Reihe geparkter
Fahrzeuge muss zwischen 0,5 und
1,5 m liegen.
Das System erkennt keine Parklü‐
cken als geeignet, die deutlich kleiner oder größer sind als das eigene Fahr‐
zeug.Wird eine freie Parklücke erkannt,
wird im Info-Display eine visuelle
Rückmeldung angezeigt und es
ertönt ein erster Signalton. Langsam
vorwärts fahren. Beim zweiten
Signalton Fahrzeug anhalten, Rück‐
wärtsgang einlegen, Lenkrad loslas‐ sen und langsam anfahren. Im Info-Display wird eine optische Rückmel‐
dung gegeben.
Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐
ten, bis das Ende des Manövers
angezeigt wird.

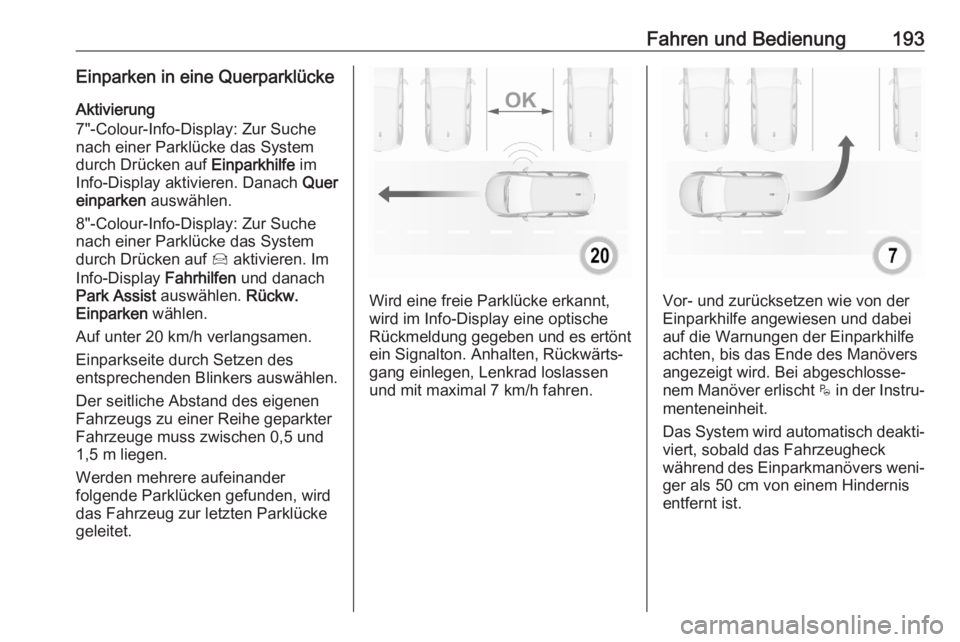

Fahren und Bedienung193Einparken in eine QuerparklückeAktivierung
7"-Colour-Info-Display: Zur Suche
nach einer Parklücke das System
durch Drücken auf Einparkhilfe im
Info-Display aktivieren. Danach Quer
einparken auswählen.
8"-Colour-Info-Display: Zur Suche
nach einer Parklücke das System
durch Drücken auf Í aktivieren. Im
Info-Display Fahrhilfen und danach
Park Assist auswählen. Rückw.
Einparken wählen.
Auf unter 20 km/h verlangsamen. Einparkseite durch Setzen des
entsprechenden Blinkers auswählen.
Der seitliche Abstand des eigenen
Fahrzeugs zu einer Reihe geparkter Fahrzeuge muss zwischen 0,5 und1,5 m liegen.
Werden mehrere aufeinander
folgende Parklücken gefunden, wird
das Fahrzeug zur letzten Parklücke
geleitet.
Wird eine freie Parklücke erkannt,
wird im Info-Display eine optische
Rückmeldung gegeben und es ertönt
ein Signalton. Anhalten, Rückwärts‐
gang einlegen, Lenkrad loslassen
und mit maximal 7 km/h fahren.Vor- und zurücksetzen wie von der
Einparkhilfe angewiesen und dabei
auf die Warnungen der Einparkhilfe
achten, bis das Ende des Manövers
angezeigt wird. Bei abgeschlosse‐
nem Manöver erlischt $ in der Instru‐
menteneinheit.
Das System wird automatisch deakti‐
viert, sobald das Fahrzeugheck
während des Einparkmanövers weni‐ ger als 50 cm von einem Hindernis
entfernt ist.

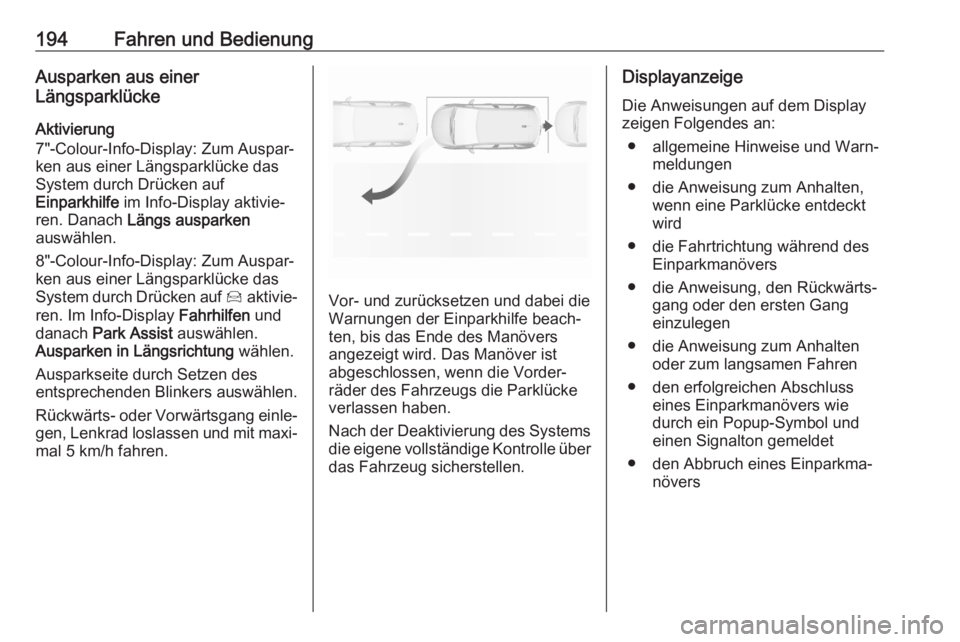

194Fahren und BedienungAusparken aus einer
Längsparklücke
Aktivierung
7"-Colour-Info-Display: Zum Auspar‐
ken aus einer Längsparklücke das
System durch Drücken auf
Einparkhilfe im Info-Display aktivie‐
ren. Danach Längs ausparken
auswählen.
8"-Colour-Info-Display: Zum Auspar‐
ken aus einer Längsparklücke das
System durch Drücken auf Í aktivie‐
ren. Im Info-Display Fahrhilfen und
danach Park Assist auswählen.
Ausparken in Längsrichtung wählen.
Ausparkseite durch Setzen des
entsprechenden Blinkers auswählen.
Rückwärts- oder Vorwärtsgang einle‐
gen, Lenkrad loslassen und mit maxi‐ mal 5 km/h fahren.
Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐ ten, bis das Ende des Manövers
angezeigt wird. Das Manöver ist
abgeschlossen, wenn die Vorder‐
räder des Fahrzeugs die Parklücke
verlassen haben.
Nach der Deaktivierung des Systems
die eigene vollständige Kontrolle über das Fahrzeug sicherstellen.
Displayanzeige
Die Anweisungen auf dem Display
zeigen Folgendes an:
● allgemeine Hinweise und Warn‐ meldungen
● die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird
● die Fahrtrichtung während des Einparkmanövers
● die Anweisung, den Rückwärts‐ gang oder den ersten Gang
einzulegen
● die Anweisung zum Anhalten oder zum langsamen Fahren
● den erfolgreichen Abschluss eines Einparkmanövers wie
durch ein Popup-Symbol und
einen Signalton gemeldet
● den Abbruch eines Einparkma‐ növers

Fahren und Bedienung195AusschaltenDas aktuelle Einparkmanöver wird
über die Taste „Zurück” im Info-
Display abgebrochen. Zum vollstän‐
digen Deaktivieren des Systems in
der Mittelkonsole auf ¼ drücken.
In folgenden Fällen wird das System
automatisch deaktiviert:
● Die Zündung wird ausgeschaltet.
● Der Motor stirbt ab.
● Innerhalb von fünf Minuten nach Auswahl des Manövers wurde
kein Manöver begonnen.
● Das Fahrzeug wurde während eines Manövers länger angehal‐
ten.
● Die elektronische Stabilitäts‐ regelung wurde ausgelöst.
● Die Fahrgeschwindigkeit über‐ schreitet den angegebenen
Grenzwert.
● Der Fahrer unterbricht die Lenk‐ radbewegung.
● Nach vier Manöverzyklen (ein Manöverzyklus besteht aus
einem Rückwärts- und einem
Vorwärtsfahren).● Die Fahrertür wird geöffnet.
● Eines der Vorderräder trifft auf ein Hindernis.
● Erfolgreiches Beenden des Einparkmanövers
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display
angezeigt. Zusätzlich ertönt ein akus‐
tisches Signal.
Beim Ziehen eines elektrisch verbun‐ denen Anhängers, Fahrradträgers
usw. wird das System automatisch
ausgeschaltet.
Zur längeren Deaktivierung des
Systems einen Händler aufsuchen.
Störung Bei einer Störung blinkt im Colour-
Info-Display eine Meldung und es
ertönt ein akustisches Signal.
Bei einer Störung der Lenkunterstüt‐
zung leuchtet C und im Fahrerin‐
fodisplay wird eine Meldung ange‐
zeigt.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besonders auf niedrige Hinder‐
nisse achten, die den unteren
Bereich des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).

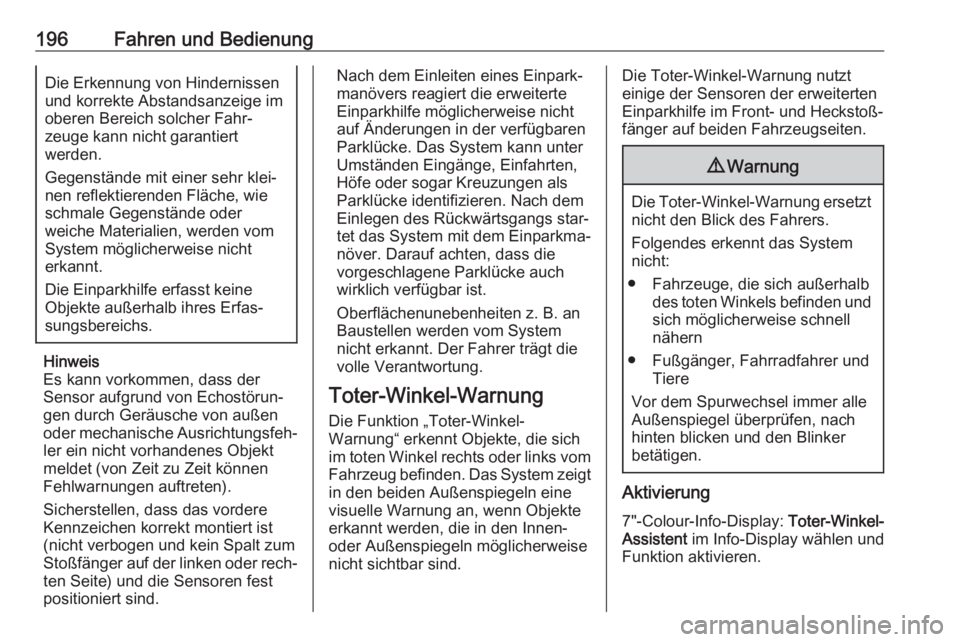

196Fahren und BedienungDie Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐ ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐
ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten, Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem
Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.
Oberflächenunebenheiten z. B. an
Baustellen werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
im toten Winkel rechts oder links vom Fahrzeug befinden. Das System zeigt
in den beiden Außenspiegeln eine
visuelle Warnung an, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.Die Toter-Winkel-Warnung nutzt
einige der Sensoren der erweiterten
Einparkhilfe im Front- und Heckstoß‐
fänger auf beiden Fahrzeugseiten.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
betätigen.
Aktivierung
7"-Colour-Info-Display: Toter-Winkel-
Assistent im Info-Display wählen und
Funktion aktivieren.

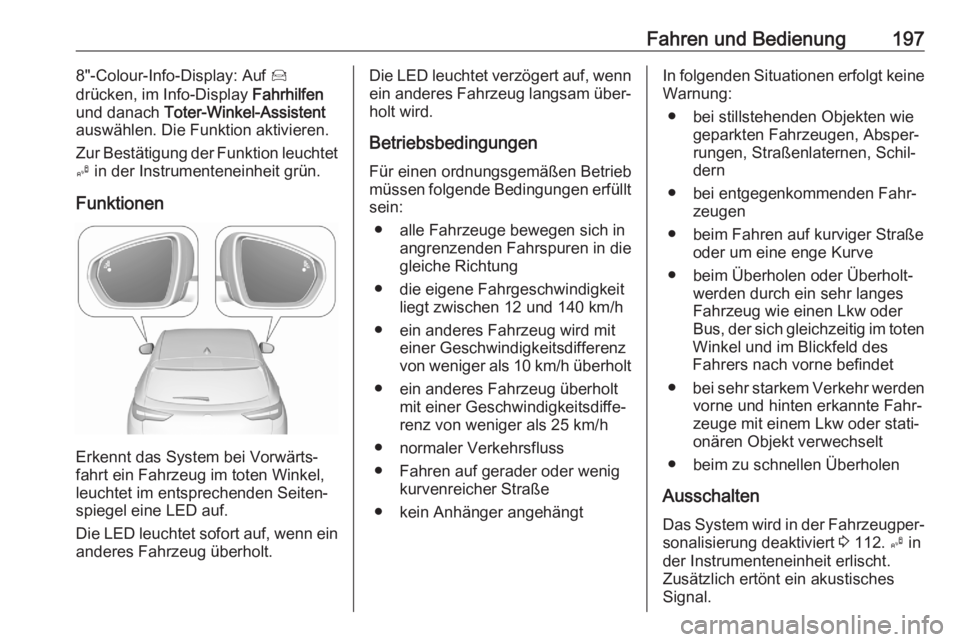

Fahren und Bedienung1978"-Colour-Info-Display: Auf Í
drücken, im Info-Display Fahrhilfen
und danach Toter-Winkel-Assistent
auswählen. Die Funktion aktivieren.
Zur Bestätigung der Funktion leuchtet
B in der Instrumenteneinheit grün.
Funktionen
Erkennt das System bei Vorwärts‐
fahrt ein Fahrzeug im toten Winkel,
leuchtet im entsprechenden Seiten‐
spiegel eine LED auf.
Die LED leuchtet sofort auf, wenn ein
anderes Fahrzeug überholt.
Die LED leuchtet verzögert auf, wenn ein anderes Fahrzeug langsam über‐
holt wird.
Betriebsbedingungen Für einen ordnungsgemäßen Betrieb
müssen folgende Bedingungen erfüllt
sein:
● alle Fahrzeuge bewegen sich in angrenzenden Fahrspuren in die
gleiche Richtung
● die eigene Fahrgeschwindigkeit liegt zwischen 12 und 140 km/h
● ein anderes Fahrzeug wird mit einer Geschwindigkeitsdifferenz
von weniger als 10 km/h überholt
● ein anderes Fahrzeug überholt mit einer Geschwindigkeitsdiffe‐
renz von weniger als 25 km/h
● normaler Verkehrsfluss
● Fahren auf gerader oder wenig kurvenreicher Straße
● kein Anhänger angehängtIn folgenden Situationen erfolgt keine
Warnung:
● bei stillstehenden Objekten wie geparkten Fahrzeugen, Absper‐
rungen, Straßenlaternen, Schil‐
dern
● bei entgegenkommenden Fahr‐ zeugen
● beim Fahren auf kurviger Straße oder um eine enge Kurve
● beim Überholen oder Überholt‐ werden durch ein sehr langes
Fahrzeug wie einen Lkw oder Bus, der sich gleichzeitig im toten
Winkel und im Blickfeld des
Fahrers nach vorne befindet
● bei sehr starkem Verkehr werden
vorne und hinten erkannte Fahr‐zeuge mit einem Lkw oder stati‐onären Objekt verwechselt
● beim zu schnellen Überholen
Ausschalten Das System wird in der Fahrzeugper‐ sonalisierung deaktiviert 3 112. B in
der Instrumenteneinheit erlischt.
Zusätzlich ertönt ein akustisches
Signal.

198Fahren und BedienungDer Systemstatus wird beim
Ausschalten der Zündung im Spei‐
cher hinterlegt.
Beim Zielen eines elektrisch verbun‐
denen Anhängers wird das System
automatisch deaktiviert.
Bei schlechtem Wetter wie starkem
Regen kann es zu Fehlalarmen
kommen.
Störung Bei einer Störung blinkt B kurz in der
Instrumententafel, zusammen mit
C und einer Meldung im Display.
Das System von einem Händler oder
einer Fachwerkstatt überprüfen
lassen.
Rundumsichtsystem
Das System kann beinahe eine 360°-
Ansicht der Fahrzeugumgebung im
Info-Display wie aus der Vogelper‐
spektive anzeigen.Das System nutzt:
● Rückfahrkamera, installiert in der
Heckklappe
● Ultraschall-Parksensoren im hinteren Stoßfänger
● Frontkamera, im Frontgrill unter dem Emblem
● Ultraschall-Parksensoren im vorderen Stoßfänger
Der Bildschirm im Info-Display ist
zweigeteilt. Rechts erscheint ein Bild
des Fahrzeugs von oben, links die
Ansicht von hinten oder vorn. Die
Einparksensoren ergänzen die Infor‐
mationen zur Ansicht von oben.
Aktivierung
Das Rundumsichtsystem wird wie
folgt aktiviert:
● Einlegen eines Gangs oder Getriebe in Leerlaufstellung
(Frontansicht)
● Einlegen des Rückwärtsgangs (Rückansicht)
● Manuelle Aktivierung im Info- Display bei maximal 20 km/h
Funktionen
Im linken Teil des Bildschirms können
verschiedenen Ansichten ausgewählt werden. Die Ansicht kann während
des Manövers jederzeit durch Tippen
auf das Berührungsfeld links unten im
Display und Auswahl einer Ansicht im Menü geändert werden:
● Standardansicht
● Automatikmodus
● Zoomansicht
● 180°-Ansicht
Das Display wechselt sofort zur
ausgewählten Ansicht.
