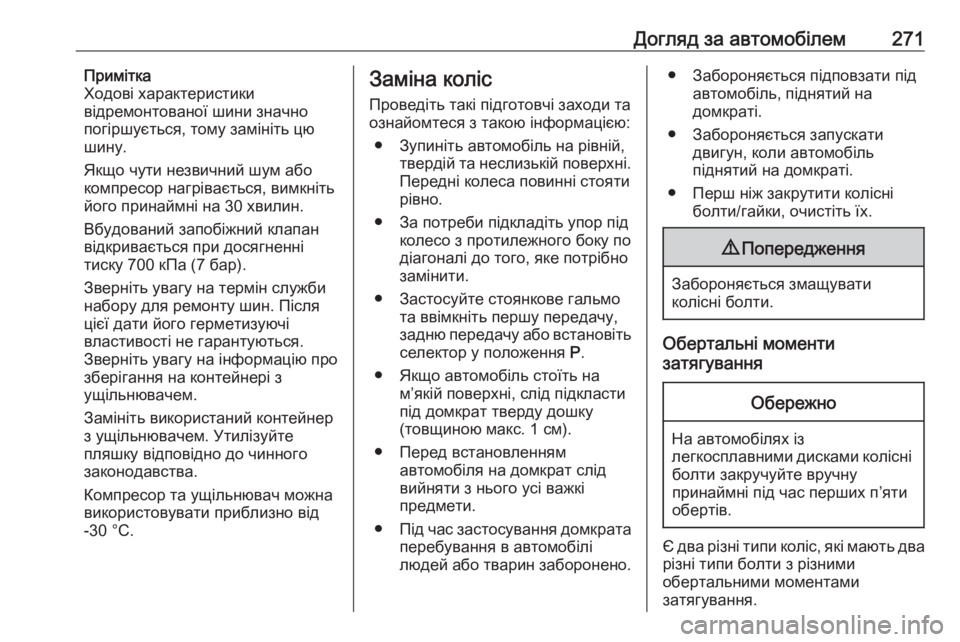

Догляд за автомобілем271Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо чути незвичний шум або
компресор нагрівається, вимкніть
його принаймні на 30 хвилин.
Вбудований запобіжний клапан
відкривається при досягненні
тиску 700 кПа (7 бар).
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на контейнері з
ущільнювачем.
Замініть використаний контейнер з ущільнювачем. Утилізуйте
пляшку відповідно до чинного законодавства.
Компресор та ущільнювач можна використовувати приблизно від
-30 °C.Заміна коліс
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● За потреби підкладіть упор під колесо з протилежного боку по
діагоналі до того, яке потрібно
замінити.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть
селектор у положення P.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перш ніж закрутити колісні болти/гайки, очистіть їх.9Попередження
Забороняється змащувати
колісні болти.
Обертальні моменти
затягування
Обережно
На автомобілях із
легкосплавними дисками колісні болти закручуйте вручну
принаймні під час перших п’яти обертів.
Є два різні типи коліс, які мають два
різні типи болти з різними
обертальними моментами
затягування.

272Догляд за автомобілем

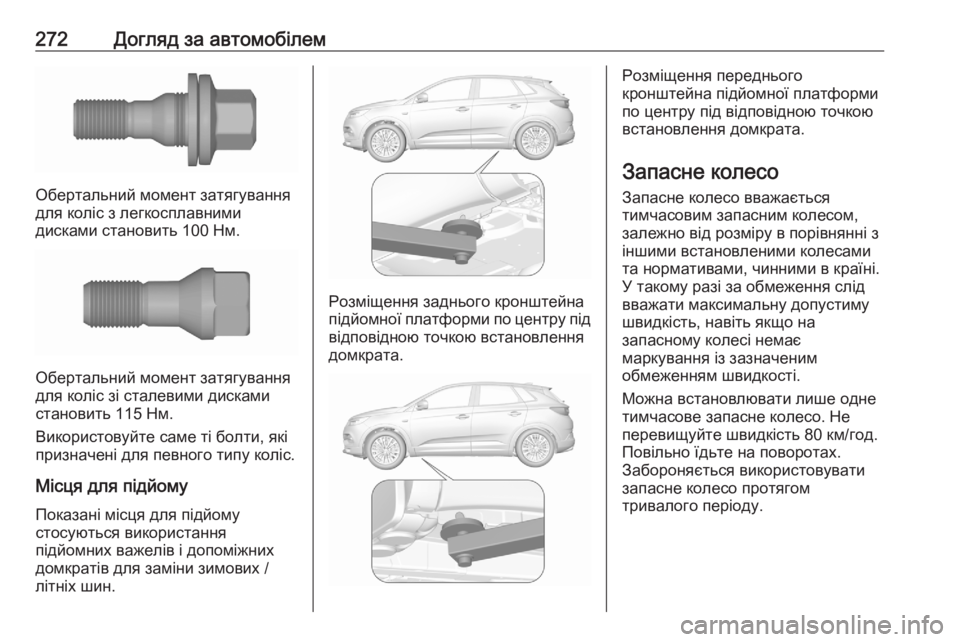

Обертальний момент затягування
для коліс з легкосплавними
дисками становить 100 Нм.
Обертальний момент затягування
для коліс зі сталевими дисками
становить 115 Нм.
Використовуйте саме ті болти, які
призначені для певного типу коліс.
Місця для підйому Показані місця для підйому
стосуються використання
підйомних важелів і допоміжних
домкратів для заміни зимових /
літніх шин.
Розміщення заднього кронштейна
підйомної платформи по центру під
відповідною точкою встановлення
домкрата.
Розміщення переднього
кронштейна підйомної платформи
по центру під відповідною точкою
встановлення домкрата.
Запасне колесо Запасне колесо вважається
тимчасовим запасним колесом,
залежно від розміру в порівнянні з іншими встановленими колесами
та нормативами, чинними в країні.
У такому разі за обмеження слід
вважати максимальну допустиму
швидкість, навіть якщо на
запасному колесі немає
маркування із зазначеним
обмеженням швидкості.
Можна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.

Догляд за автомобілем273Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.

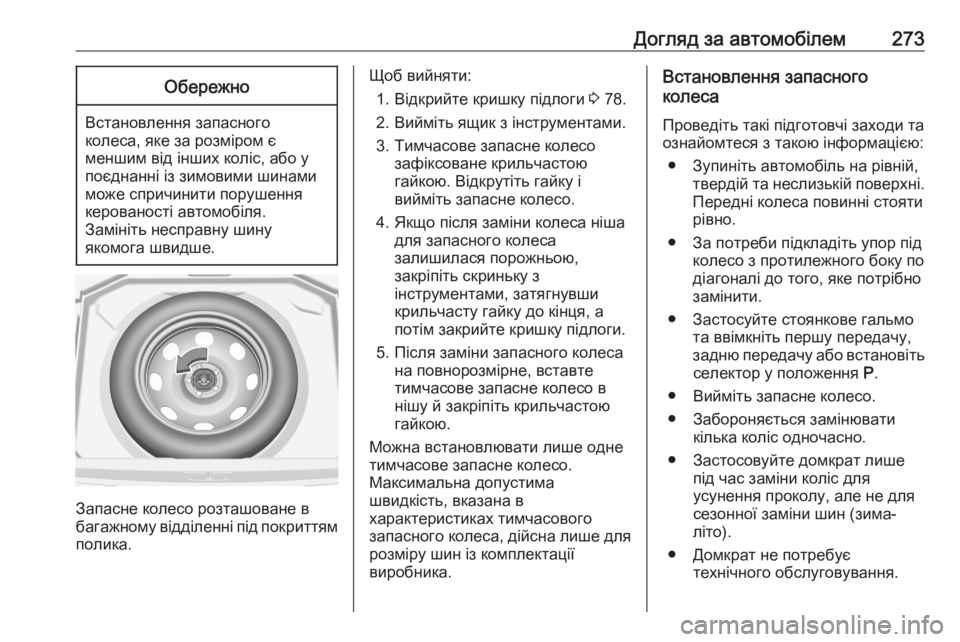

Запасне колесо розташоване в
багажному відділенні під покриттям
полика.
Щоб вийняти:
1. Відкрийте кришку підлоги 3 78.
2. Вийміть ящик з інструментами.
3. Тимчасове запасне колесо зафіксоване крильчастою
гайкою. Відкрутіть гайку і
вийміть запасне колесо.
4. Якщо після заміни колеса ніша для запасного колеса
залишилася порожньою, закріпіть скриньку з
інструментами, затягнувши
крильчасту гайку до кінця, а
потім закрийте кришку підлоги.
5. Після заміни запасного колеса на повнорозмірне, вставте
тимчасове запасне колесо в
нішу й закріпіть крильчастою
гайкою.
Можна встановлювати лише одне
тимчасове запасне колесо.
Максимальна допустима
швидкість, вказана в
характеристиках тимчасового
запасного колеса, дійсна лише для розміру шин із комплектації
виробника.Встановлення запасного
колеса
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● За потреби підкладіть упор під колесо з протилежного боку по
діагоналі до того, яке потрібно
замінити.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть селектор у положення P.
● Вийміть запасне колесо.
● Забороняється замінювати кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима-
літо).
● Домкрат не потребує технічного обслуговування.

274Догляд за автомобілем● Якщо автомобіль стоїть нам’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перш ніж закрутити колісні болти/гайки, очистіть їх.9Попередження
Забороняється змащувати
колісні болти.
9 Попередження
Замінюючи колеса, завжди
використовуйте правильні
колісні болти. Установлюючи
запасне колесо, можна також
використати болти для
легкосплавних дисків.

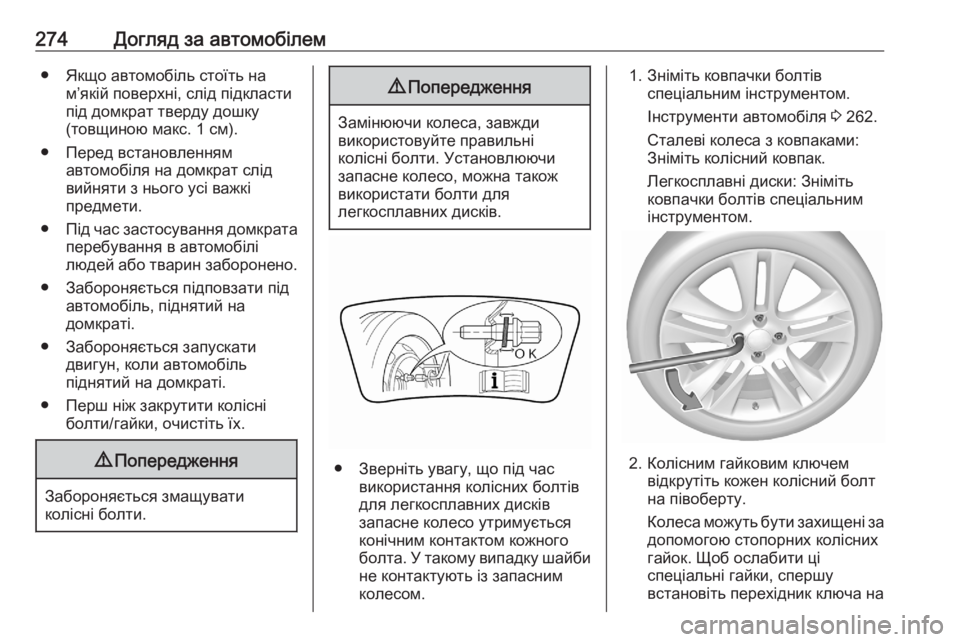

● Зверніть увагу, що під час використання колісних болтів
для легкосплавних дисків
запасне колесо утримується
конічним контактом кожного
болта. У такому випадку шайби не контактують із запасним
колесом.
1. Зніміть ковпачки болтів спеціальним інструментом.
Інструменти автомобіля 3 262.
Сталеві колеса з ковпаками:
Зніміть колісний ковпак.
Легкосплавні диски: Зніміть
ковпачки болтів спеціальним інструментом.
2. Колісним гайковим ключем відкрутіть кожен колісний болт
на півоберту.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
встановіть перехідник ключа на

Догляд за автомобілем275головку гайки, а потім
встановіть на неї колісний ключ. Перехідник зберігається у
скриньці з інструментами 3 262.

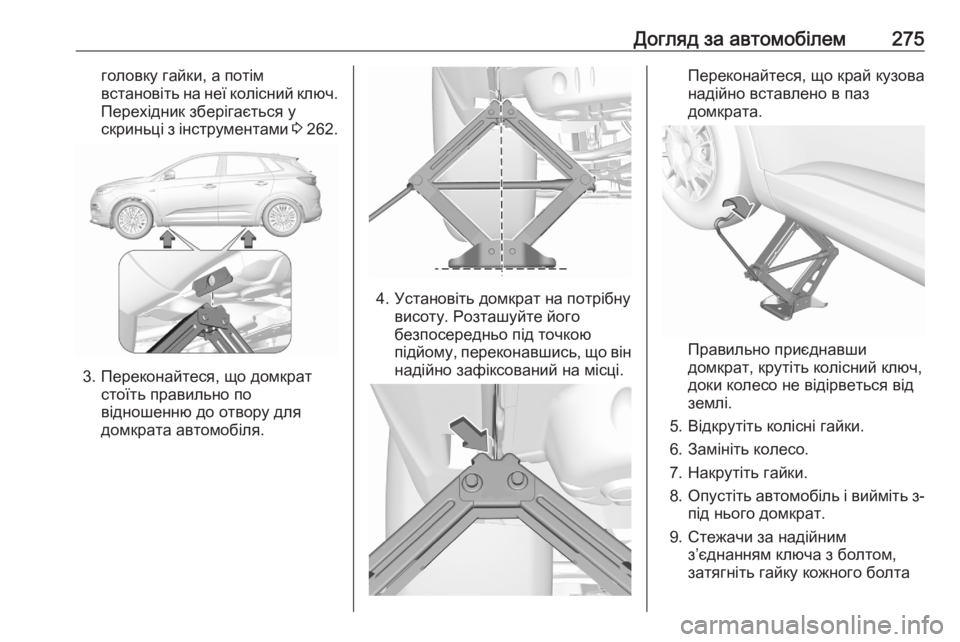

3. Переконайтеся, що домкрат
стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Переконайтеся, що край кузова
надійно вставлено в паз
домкрата.
Правильно приєднавши
домкрат, крутіть колісний ключ,
доки колесо не відірветься від
землі.
5. Відкрутіть колісні гайки.
6. Замініть колесо.
7. Накрутіть гайки.
8. Опустіть автомобіль і вийміть з-
під нього домкрат.
9. Стежачи за надійним з’єднанням ключа з болтом,
затягніть гайку кожного болта

276Догляд за автомобілемнавхрест. Обертальний момент
затягування становить 115 Нм.
На автомобілях із легкосплавними дисками
стежте, щоб колісні болти
використовувалися лише для
запасного колеса зі сталевим
диском. У цьому випадку
запасне колесо утримується
конічним контактом кожного болта.
10. Перед встановленням зіставте отвір для вентиля камери в
ковпаку з самим вентилем.
Установіть кришки колісних
гайок.
11. Складіть на місце замінене колесо, інструменти для
автомобіля 3 262 та перехідник
для колісних гайок.
12. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент

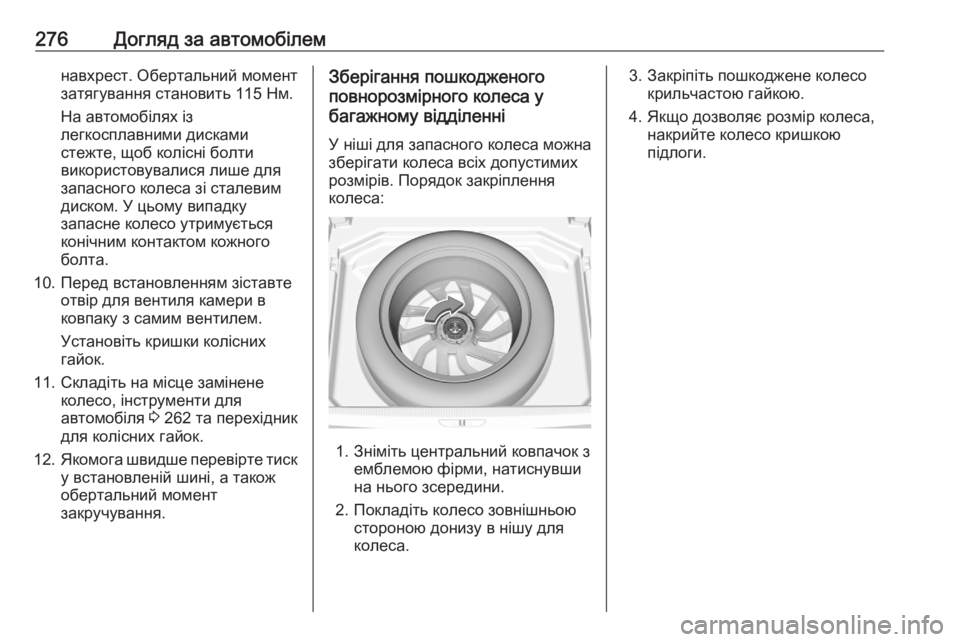

закручування.Зберігання пошкодженого
повнорозмірного колеса у
багажному відділенні
У ніші для запасного колеса можна
зберігати колеса всіх допустимих
розмірів. Порядок закріплення
колеса:
1. Зніміть центральний ковпачок з емблемою фірми, натиснувши
на нього зсередини.
2. Покладіть колесо зовнішньою стороною донизу в нішу для
колеса.
3. Закріпіть пошкоджене колесо крильчастою гайкою.
4. Якщо дозволяє розмір колеса, накрийте колесо кришкою
підлоги.

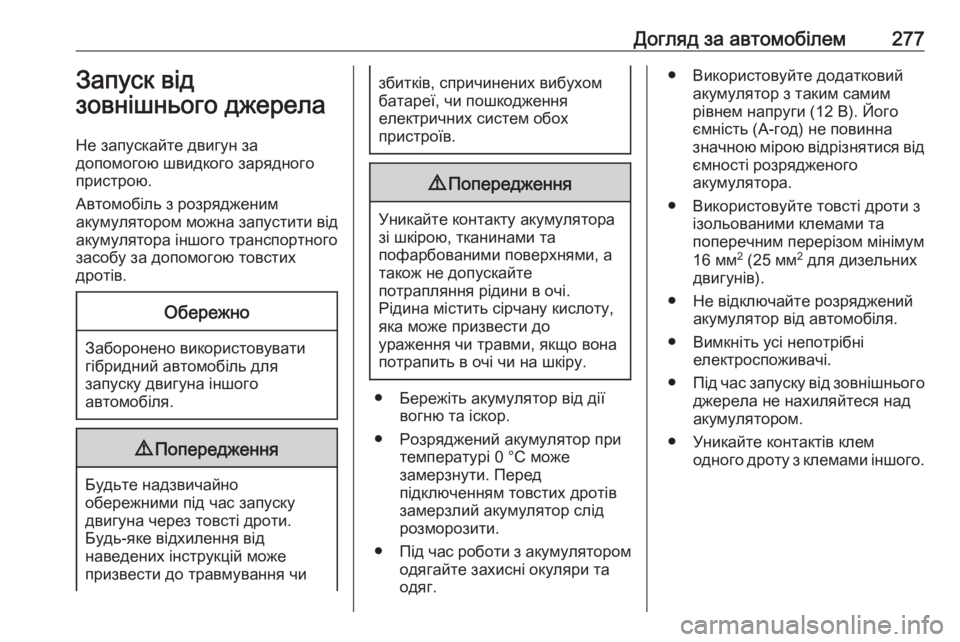

Догляд за автомобілем277Запуск від
зовнішнього джерела
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобіль з розрядженим
акумулятором можна запустити від акумулятора іншого транспортного
засобу за допомогою товстих
дротів.Обережно
Заборонено використовувати
гібридний автомобіль для
запуску двигуна іншого
автомобіля.
9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
● Бережіть акумулятор від дії вогню та іскор.
● Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів замерзлий акумулятор слід
розморозити.
● Під час роботи з акумулятором
одягайте захисні окуляри та
одяг.
● Використовуйте додатковий акумулятор з таким самим
рівнем напруги (12 В). Його
ємність (A-год) не повинна
значною мірою відрізнятися від
ємності розрядженого
акумулятора.
● Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
● Не відключайте розряджений акумулятор від автомобіля.
● Вимкніть усі непотрібні електроспоживачі.
● Під час запуску від зовнішнього
джерела не нахиляйтеся над
акумулятором.
● Уникайте контактів клем одного дроту з клемами іншого.

278Догляд за автомобілем● Під час запуску через товстідроти автомобілі не повинні
контактувати.
● Застосуйте стоянкове гальмо, перемістіть селектор в
нейтральне положення, а
селектор автоматичної
трансмісії в положення P.
Зніміть захисні ковпачки з
позитивних виходів акумуляторів в
обох автомобілях.

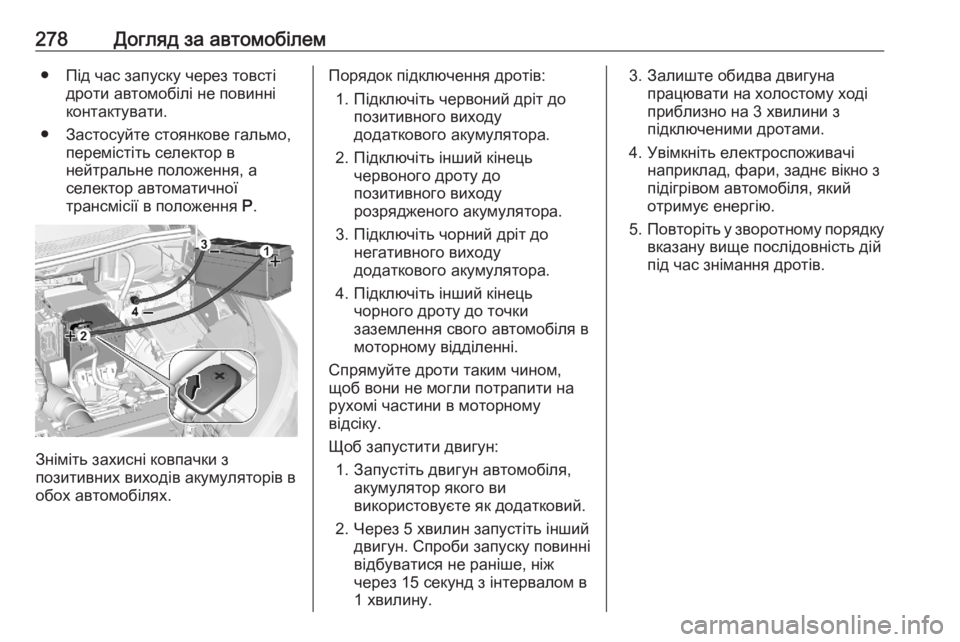

Порядок підключення дротів:
1. Підключіть червоний дріт до позитивного виходу
додаткового акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого акумулятора.
3. Підключіть чорний дріт до негативного виходу
додаткового акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення свого автомобіля в
моторному відділенні.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через 5 хвилин запустіть інший двигун. Спроби запуску повинні
відбуватися не раніше, ніж
через 15 секунд з інтервалом в
1 хвилину.3. Залиште обидва двигуна працювати на холостому ході
приблизно на 3 хвилини з
підключеними дротами.
4. Увімкніть електроспоживачі наприклад, фари, заднє вікно з
підігрівом автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.
