Догляд за автомобілем255
7.Від’єднайте лампу від патрона й
замініть її на нову.
Стоп-сигнал ( 1)
Покажчик повороту ( 2)
8. Вставте патрон лампи в ліхтар у
зборі. Установіть ліхтар у зборі
в нішу й закрутіть гайку
кріплення ліхтаря зсередини.
Поставте кришку на місце.
Ліхтар у зборі в дверях
багажного відділення
1. Відкрийте двері багажника і зніміть кришку.

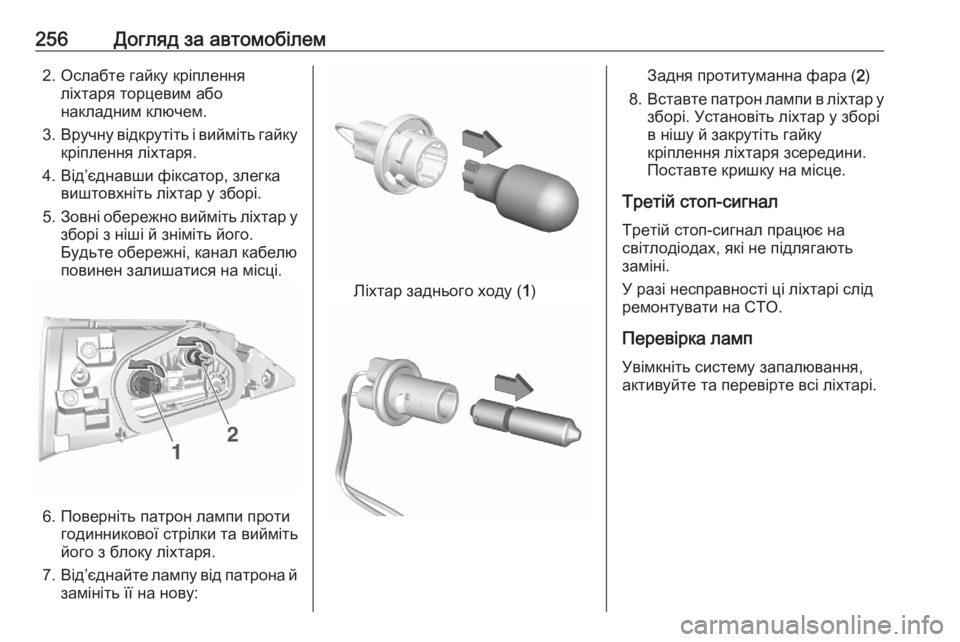

256Догляд за автомобілем2. Ослабте гайку кріпленняліхтаря торцевим або
накладним ключем.
3. Вручну відкрутіть і вийміть гайку
кріплення ліхтаря.
4. Від’єднавши фіксатор, злегка виштовхніть ліхтар у зборі.
5. Зовні обережно вийміть ліхтар у
зборі з ніші й зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
6. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
7. Від’єднайте лампу від патрона й
замініть її на нову:
Ліхтар заднього ходу ( 1)
Задня протитуманна фара ( 2)
8. Вставте патрон лампи в ліхтар у
зборі. Установіть ліхтар у зборі в нішу й закрутіть гайку
кріплення ліхтаря зсередини.
Поставте кришку на місце.
Третій стоп-сигнал Третій стоп-сигнал працює на
світлодіодах, які не підлягають
заміні.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.
Перевірка ламп
Увімкніть систему запалювання,
активуйте та перевірте всі ліхтарі.

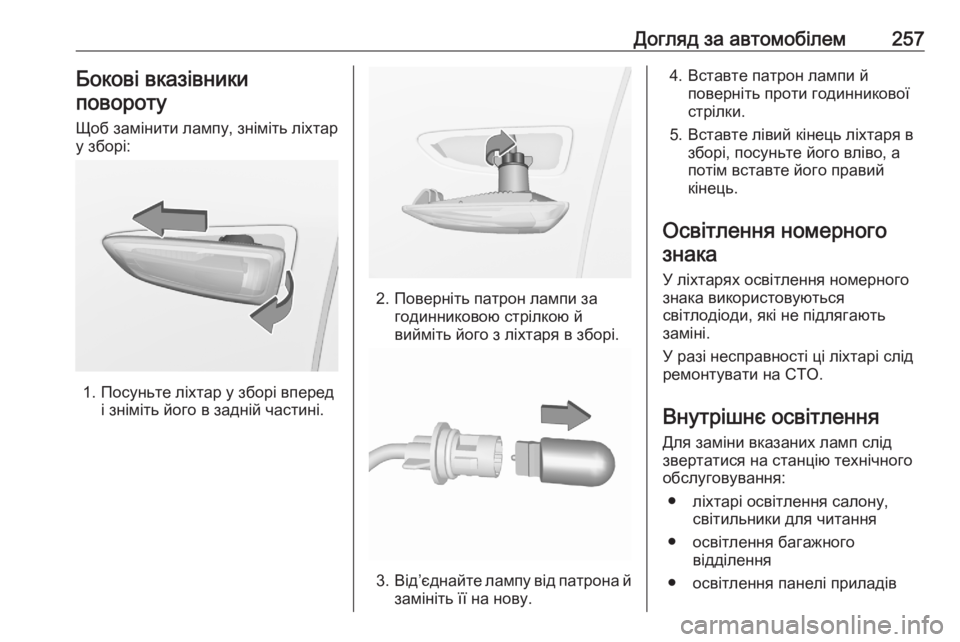

Догляд за автомобілем257Бокові вказівникиповороту
Щоб замінити лампу, зніміть ліхтар
у зборі:
1. Посуньте ліхтар у зборі вперед і зніміть його в задній частині.
2. Поверніть патрон лампи загодинниковою стрілкою й
вийміть його з ліхтаря в зборі.
3. Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи й поверніть проти годинникової
стрілки.
5. Вставте лівий кінець ліхтаря в зборі, посуньте його вліво, а
потім вставте його правий
кінець.
Освітлення номерного
знака
У ліхтарях освітлення номерного знака використовуються
світлодіоди, які не підлягають
заміні.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Внутрішнє освітлення
Для заміни вказаних ламп слід звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладів

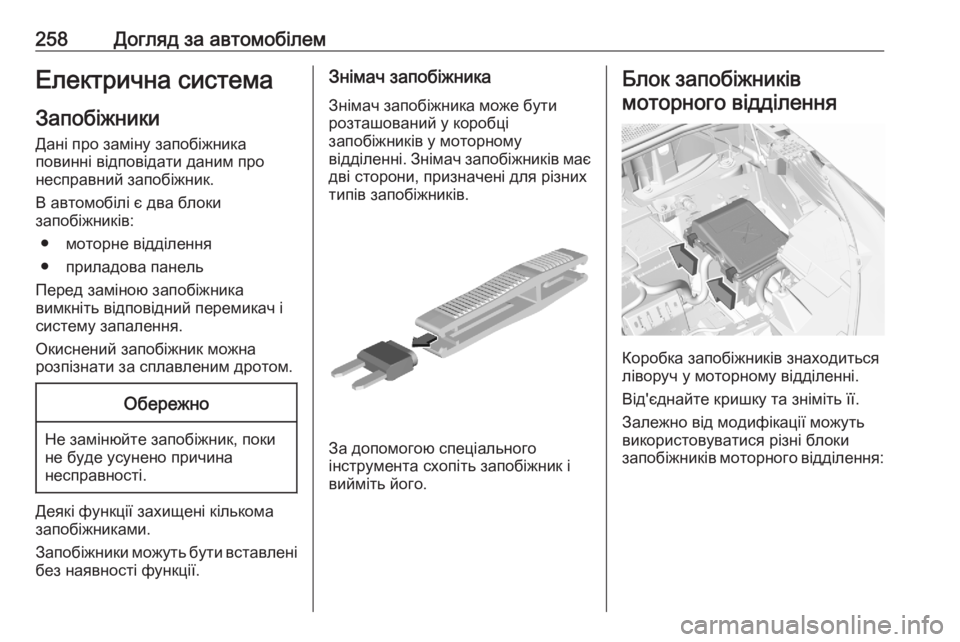

258Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є два блоки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окиснений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні. Знімач запобіжників має
дві сторони, призначені для різних
типів запобіжників.
За допомогою спеціального
інструмента схопіть запобіжник і
вийміть його.

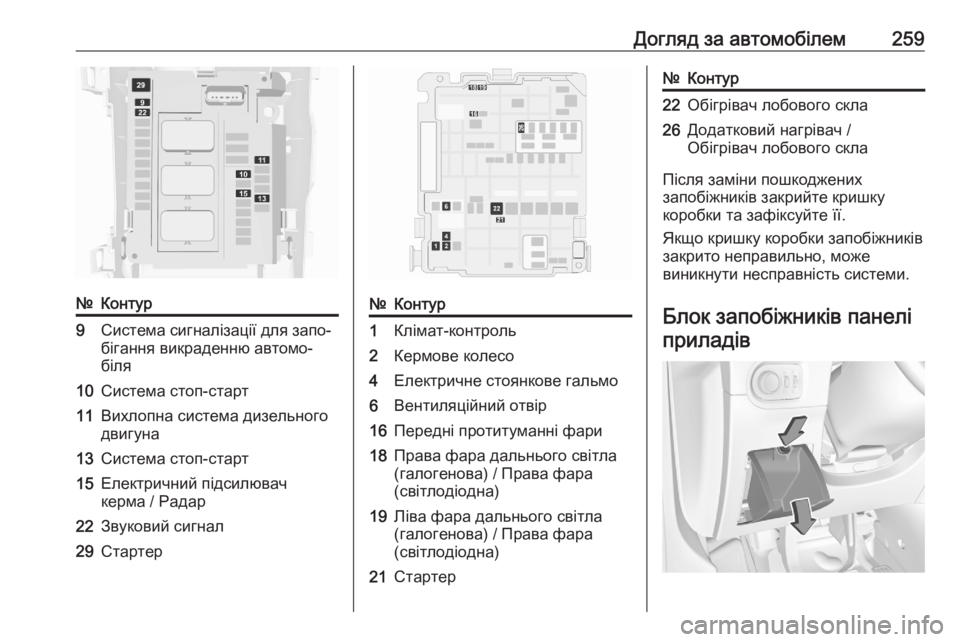

Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
Залежно від модифікації можуть
використовуватися різні блоки
запобіжників моторного відділення:

Догляд за автомобілем259№Контур9Система сигналізації для запо‐
бігання викраденню автомо‐
біля10Система стоп-старт11Вихлопна система дизельного
двигуна13Система стоп-старт15Електричний підсилювач
керма / Радар22Звуковий сигнал29Стартер№Контур1Клімат-контроль2Кермове колесо4Електричне стоянкове гальмо6Вентиляційний отвір16Передні протитуманні фари18Права фара дальнього світла
(галогенова) / Права фара
(світлодіодна)19Ліва фара дальнього світла
(галогенова) / Права фара
(світлодіодна)21Стартер№Контур22Обігрівач лобового скла26Додатковий нагрівач /
Обігрівач лобового скла
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та зафіксуйте її.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

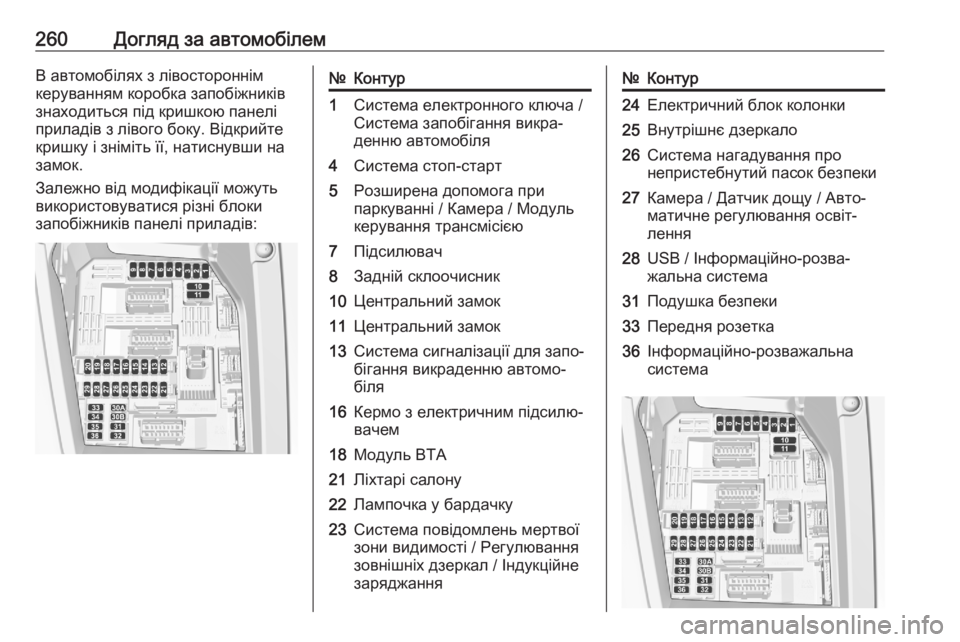

Блок запобіжників панеліприладів

260Догляд за автомобілемВ автомобілях з лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів з лівого боку. Відкрийте
кришку і зніміть її, натиснувши на
замок.
Залежно від модифікації можуть
використовуватися різні блоки
запобіжників панелі приладів:№Контур1Система електронного ключа /
Система запобігання викра‐
денню автомобіля4Система стоп-старт5Розширена допомога при
паркуванні / Камера / Модуль
керування трансмісією7Підсилювач8Задній склоочисник10Центральний замок11Центральний замок13Система сигналізації для запо‐
бігання викраденню автомо‐
біля16Кермо з електричним підсилю‐
вачем18Модуль BTA21Ліхтарі салону22Лампочка у бардачку23Система повідомлень мертвої
зони видимості / Регулювання
зовнішніх дзеркал / Індукційне
заряджання№Контур24Електричний блок колонки25Внутрішнє дзеркало26Система нагадування про
непристебнутий пасок безпеки27Камера / Датчик дощу / Авто‐
матичне регулювання освіт‐
лення28USB / Інформаційно-розва‐
жальна система31Подушка безпеки33Передня розетка36Інформаційно-розважальна
система

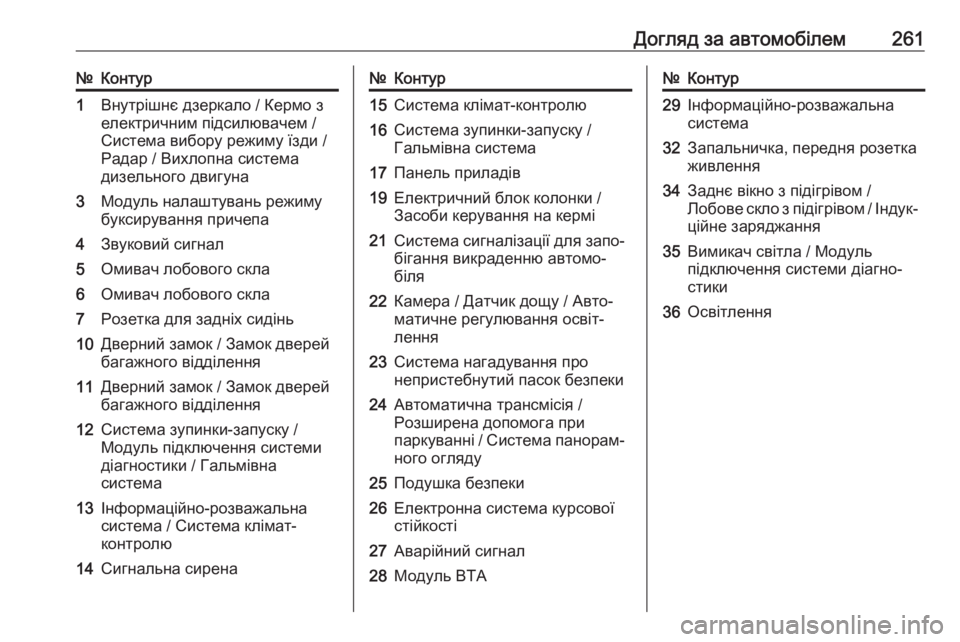

Догляд за автомобілем261№Контур1Внутрішнє дзеркало / Кермо з
електричним підсилювачем /
Система вибору режиму їзди /
Радар / Вихлопна система
дизельного двигуна3Модуль налаштувань режиму
буксирування причепа4Звуковий сигнал5Омивач лобового скла6Омивач лобового скла7Розетка для задніх сидінь10Дверний замок / Замок дверей
багажного відділення11Дверний замок / Замок дверей багажного відділення12Система зупинки-запуску /
Модуль підключення системи
діагностики / Гальмівна
система13Інформаційно-розважальна
система / Система клімат-
контролю14Сигнальна сирена№Контур15Система клімат-контролю16Система зупинки-запуску /
Гальмівна система17Панель приладів19Електричний блок колонки /
Засоби керування на кермі21Система сигналізації для запо‐
бігання викраденню автомо‐
біля22Камера / Датчик дощу / Авто‐
матичне регулювання освіт‐
лення23Система нагадування про
непристебнутий пасок безпеки24Автоматична трансмісія /
Розширена допомога при
паркуванні / Система панорам‐ ного огляду25Подушка безпеки26Електронна система курсової
стійкості27Аварійний сигнал28Модуль BTA№Контур29Інформаційно-розважальна
система32Запальничка, передня розетка
живлення34Заднє вікно з підігрівом /
Лобове скло з підігрівом / Індук‐ ційне заряджання35Вимикач світла / Модуль
підключення системи діагно‐
стики36Освітлення

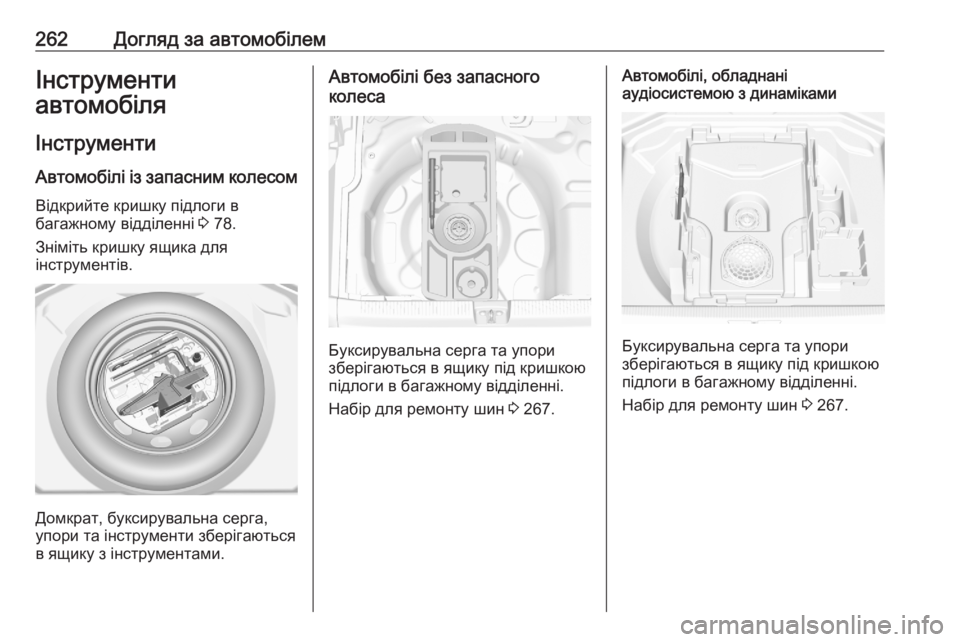

262Догляд за автомобілемІнструменти
автомобіля
Інструменти Автомобілі із запасним колесом
Відкрийте кришку підлоги в
багажному відділенні 3 78.
Зніміть кришку ящика для
інструментів.
Домкрат, буксирувальна серга,
упори та інструменти зберігаються
в ящику з інструментами.
Автомобілі без запасного
колеса
Буксирувальна серга та упори
зберігаються в ящику під кришкою
підлоги в багажному відділенні.
Набір для ремонту шин 3 267.
Автомобілі, обладнані
аудіосистемою з динаміками
Буксирувальна серга та упори
зберігаються в ящику під кришкою
підлоги в багажному відділенні.
Набір для ремонту шин 3 267.
