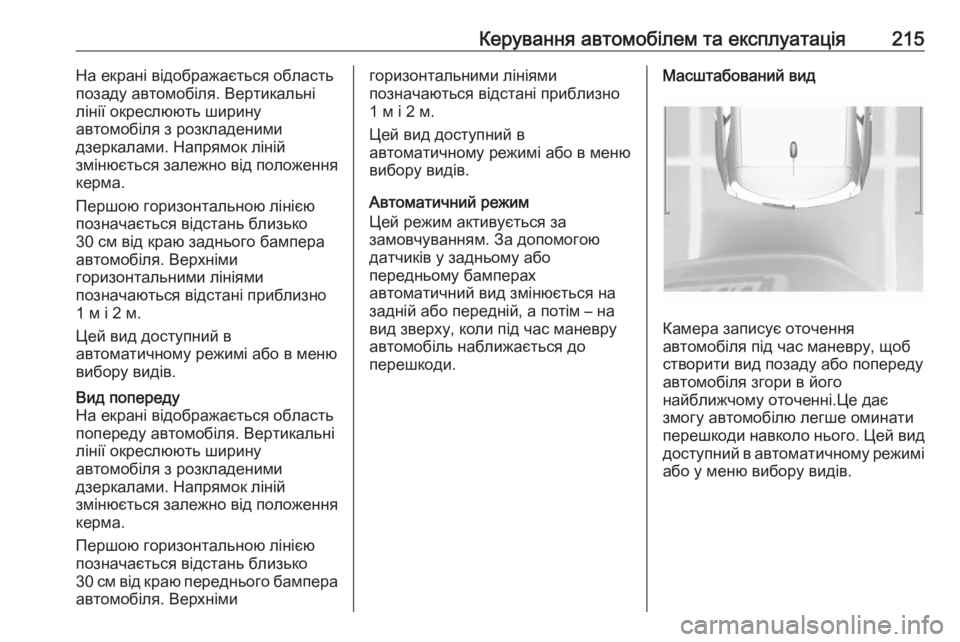

Керування автомобілем та експлуатація215На екрані відображається область
позаду автомобіля. Вертикальні
лінії окреслюють ширину
автомобіля з розкладеними
дзеркалами. Напрямок ліній
змінюється залежно від положення
керма.
Першою горизонтальною лінією позначається відстань близько
30 см від краю заднього бампера
автомобіля. Верхніми
горизонтальними лініями
позначаються відстані приблизно
1 м і 2 м.
Цей вид доступний в
автоматичному режимі або в меню
вибору видів.Вид попереду
На екрані відображається область
попереду автомобіля. Вертикальні
лінії окреслюють ширину
автомобіля з розкладеними
дзеркалами. Напрямок ліній
змінюється залежно від положення
керма.
Першою горизонтальною лінією
позначається відстань близько
30 см від краю переднього бампера
автомобіля. Верхнімигоризонтальними лініями
позначаються відстані приблизно
1 м і 2 м.
Цей вид доступний в
автоматичному режимі або в меню
вибору видів.
Автоматичний режим
Цей режим активується за
замовчуванням. За допомогою
датчиків у задньому або
передньому бамперах
автоматичний вид змінюється на
задній або передній, а потім – на
вид зверху, коли під час маневру
автомобіль наближається до
перешкоди.Масштабований вид
Камера записує оточення
автомобіля під час маневру, щоб
створити вид позаду або попереду
автомобіля згори в його
найближчому оточенні.Це дає
змогу автомобілю легше оминати
перешкоди навколо нього. Цей вид доступний в автоматичному режимі
або у меню вибору видів.

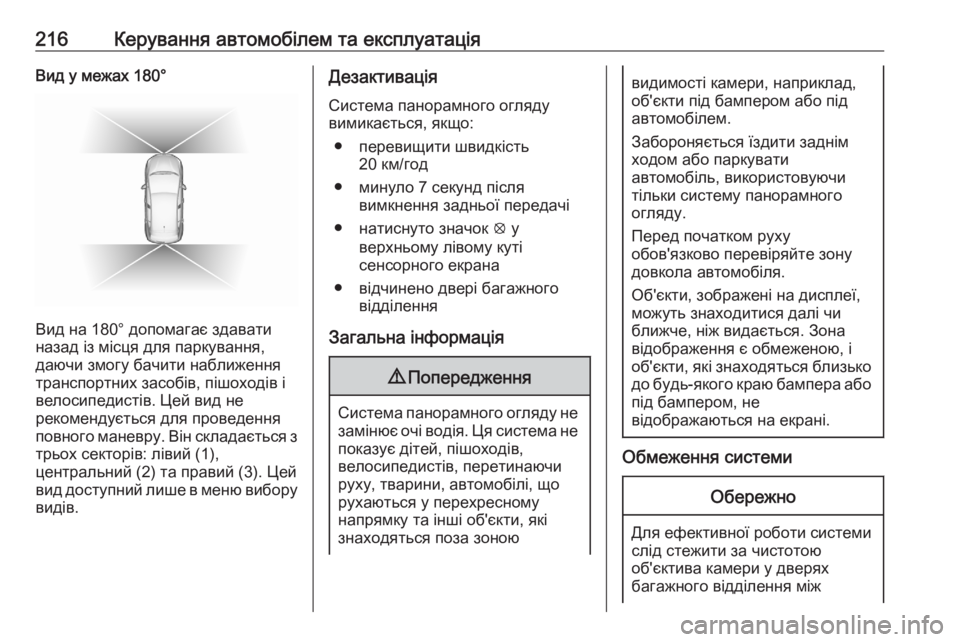

216Керування автомобілем та експлуатаціяВид у межах 180°
Вид на 180° допомагає здавати
назад із місця для паркування,
даючи змогу бачити наближення транспортних засобів, пішоходів і
велосипедистів. Цей вид не
рекомендується для проведення
повного маневру. Він складається з трьох секторів: лівий (1),
центральний (2) та правий (3). Цей
вид доступний лише в меню вибору
видів.
Дезактивація
Система панорамного огляду
вимикається, якщо:
● перевищити швидкість 20 км/год
● минуло 7 секунд після вимкнення задньої передачі
● натиснуто значок q у
верхньому лівому куті
сенсорного екрана
● відчинено двері багажного відділення
Загальна інформація9 Попередження
Система панорамного огляду не
замінює очі водія. Ця система не показує дітей, пішоходів,
велосипедистів, перетинаючи
руху, тварини, автомобілі, що
рухаються у перехресному
напрямку та інші об'єкти, які
знаходяться поза зоною
видимості камери, наприклад,
об'єкти під бампером або під
автомобілем.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки систему панорамного
огляду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.
Об'єкти, зображені на дисплеї,
можуть знаходитися далі чи
ближче, ніж видається. Зона
відображення є обмеженою, і
об'єкти, які знаходяться близько до будь-якого краю бампера або
під бампером, не
відображаються на екрані.
Обмеження системи
Обережно
Для ефективної роботи системи слід стежити за чистотою
об'єктива камери у дверях
багажного відділення між

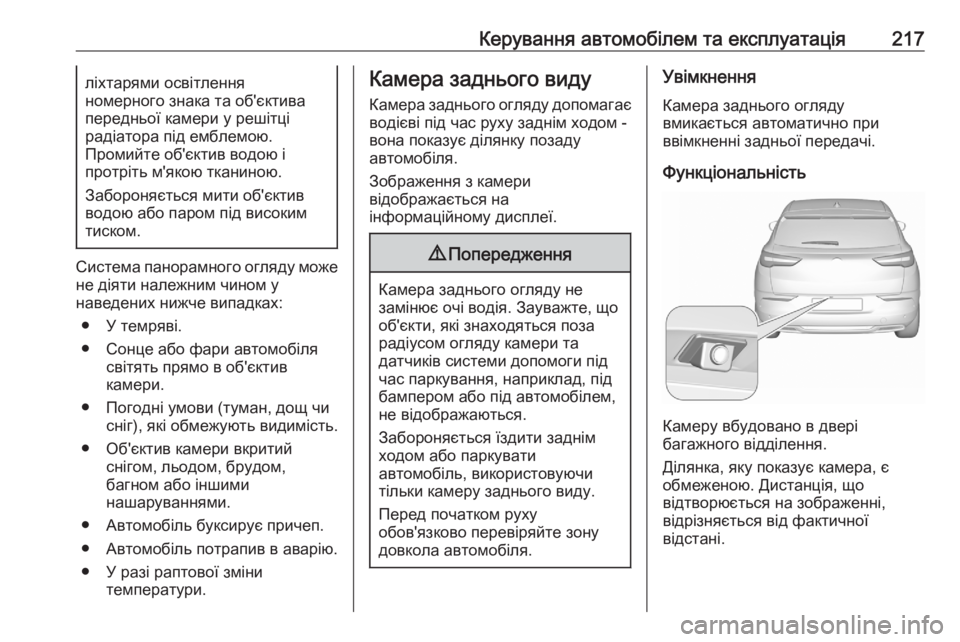

Керування автомобілем та експлуатація217ліхтарями освітлення
номерного знака та об'єктива
передньої камери у решітці
радіатора під емблемою.
Промийте об'єктив водою і
протріть м'якою тканиною.
Забороняється мити об'єктив
водою або паром під високим
тиском.
Система панорамного огляду може
не діяти належним чином у
наведених нижче випадках:
● У темряві.
● Сонце або фари автомобіля світять прямо в об'єктив
камери.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Об'єктив камери вкритий снігом, льодом, брудом,
багном або іншими
нашаруваннями.
● Автомобіль буксирує причеп.
● Автомобіль потрапив в аварію.
● У разі раптової зміни температури.
Камера заднього виду
Камера заднього огляду допомагає
водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Зображення з камери
відображається на
інформаційному дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
датчиків системи допомоги під
час паркування, наприклад, під
бампером або під автомобілем,
не відображаються.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки камеру заднього виду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.
Увімкнення
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камеру вбудовано в двері
багажного відділення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.

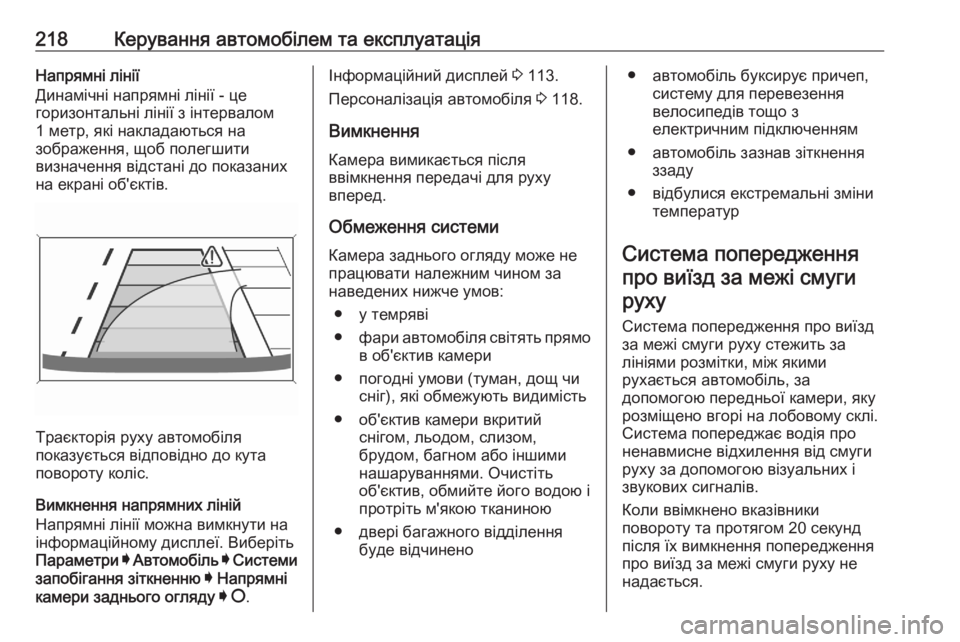

218Керування автомобілем та експлуатаціяНапрямні лінії
Динамічні напрямні лінії - це
горизонтальні лінії з інтервалом
1 метр, які накладаються на
зображення, щоб полегшити
визначення відстані до показаних
на екрані об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Вимкнення напрямних ліній
Напрямні лінії можна вимкнути на інформаційному дисплеї. Виберіть
Параметри I Автомобіль I Системи
запобігання зіткненню I Напрямні
камери заднього огляду I § .
Інформаційний дисплей 3 113.
Персоналізація автомобіля 3 118.
Вимкнення Камера вимикається після
ввімкнення передачі для руху
вперед.
Обмеження системи Камера заднього огляду може не
працювати належним чином за
наведених нижче умов:
● у темряві
● фари автомобіля світять прямо
в об'єктив камери
● погодні умови (туман, дощ чи сніг), які обмежують видимість
● об'єктив камери вкритий снігом, льодом, слизом,
брудом, багном або іншими
нашаруваннями. Очистіть
об'єктив, обмийте його водою і
протріть м'якою тканиною
● двері багажного відділення буде відчинено● автомобіль буксирує причеп,систему для перевезення
велосипедів тощо з
електричним підключенням
● автомобіль зазнав зіткнення ззаду
● відбулися екстремальні зміни температур
Система попередження про виїзд за межі смуги руху
Система попередження про виїзд
за межі смуги руху стежить за
лініями розмітки, між якими
рухається автомобіль, за
допомогою передньої камери, яку
розміщено вгорі на лобовому склі.
Система попереджає водія про
ненавмисне відхилення від смуги
руху за допомогою візуальних і
звукових сигналів.
Коли ввімкнено вказівники
повороту та протягом 20 секунд
після їх вимкнення попередження
про виїзд за межі смуги руху не
надається.

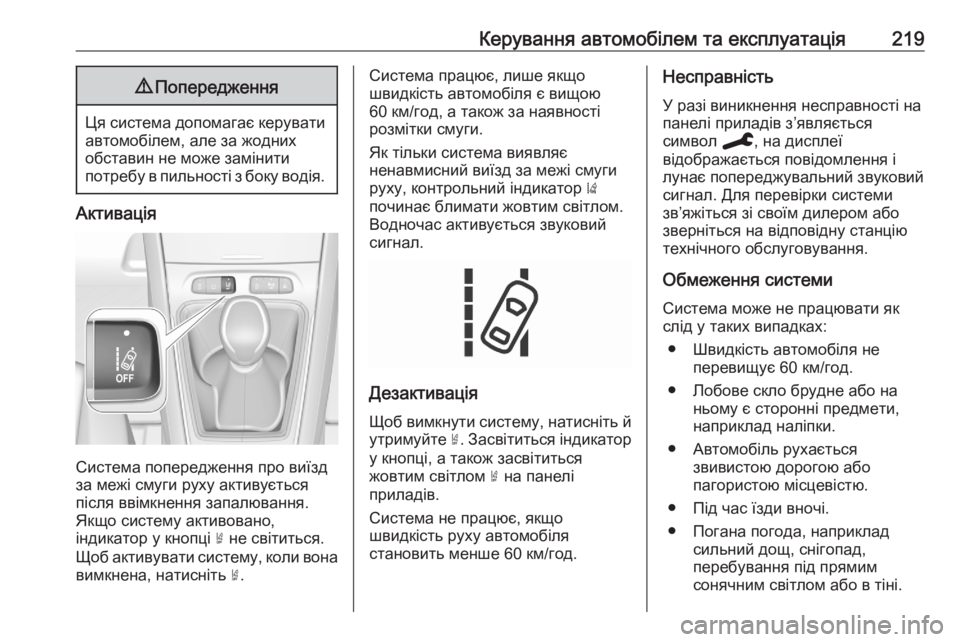

Керування автомобілем та експлуатація2199Попередження
Ця система допомагає керувати
автомобілем, але за жодних
обставин не може замінити
потребу в пильності з боку водія.
Активація
Система попередження про виїзд
за межі смуги руху активується
після ввімкнення запалювання.
Якщо систему активовано,
індикатор у кнопці ½ не світиться.
Щоб активувати систему, коли вона вимкнена, натисніть ½.
Система працює, лише якщо
швидкість автомобіля є вищою
60 км/год, а також за наявності
розмітки смуги.
Як тільки система виявляє
ненавмисний виїзд за межі смуги
руху, контрольний індикатор )
починає блимати жовтим світлом.
Водночас активується звуковий сигнал.
Дезактивація
Щоб вимкнути систему, натисніть й
утримуйте ½. Засвітиться індикатор
у кнопці, а також засвітиться
жовтим світлом ½ на панелі
приладів.
Система не працює, якщо
швидкість руху автомобіля
становить менше 60 км/год.
Несправність
У разі виникнення несправності на
панелі приладів з’являється
символ C, на дисплеї
відображається повідомлення і лунає попереджувальний звуковий
сигнал. Для перевірки системи
зв’яжіться зі своїм дилером або
зверніться на відповідну станцію
технічного обслуговування.
Обмеження системи Система може не працювати як
слід у таких випадках:
● Швидкість автомобіля не перевищує 60 км/год.
● Лобове скло брудне або на ньому є сторонні предмети,
наприклад наліпки.
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Під час їзди вночі.
● Погана погода, наприклад сильний дощ, снігопад,
перебування під прямим
сонячним світлом або в тіні.

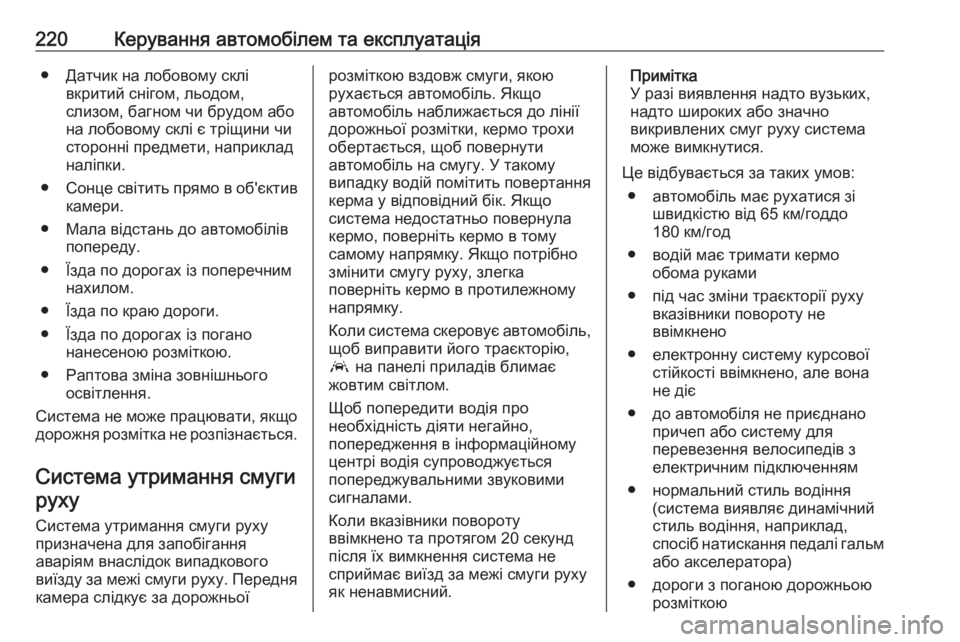

220Керування автомобілем та експлуатація● Датчик на лобовому склівкритий снігом, льодом,
слизом, багном чи брудом або
на лобовому склі є тріщини чи
сторонні предмети, наприклад
наліпки.
● Сонце світить прямо в об'єктив
камери.
● Мала відстань до автомобілів попереду.
● Їзда по дорогах із поперечним нахилом.
● Їзда по краю дороги.
● Їзда по дорогах із погано нанесеною розміткою.
● Раптова зміна зовнішнього освітлення.
Система не може працювати, якщо
дорожня розмітка не розпізнається.
Система утримання смуги руху
Система утримання смуги руху
призначена для запобігання
аваріям внаслідок випадкового
виїзду за межі смуги руху. Передня камера слідкує за дорожньоїрозміткою вздовж смуги, якою
рухається автомобіль. Якщо
автомобіль наближається до лінії
дорожньої розмітки, кермо трохи
обертається, щоб повернути
автомобіль на смугу. У такому
випадку водій помітить повертання
керма у відповідний бік. Якщо
система недостатньо повернула
кермо, поверніть кермо в тому
самому напрямку. Якщо потрібно
змінити смугу руху, злегка
поверніть кермо в протилежному
напрямку.
Коли система скеровує автомобіль,
щоб виправити його траєкторію,
a на панелі приладів блимає
жовтим світлом.
Щоб попередити водія про
необхідність діяти негайно,
попередження в інформаційному
центрі водія супроводжується
попереджувальними звуковими
сигналами.
Коли вказівники повороту
ввімкнено та протягом 20 секунд
після їх вимкнення система не
сприймає виїзд за межі смуги руху
як ненавмисний.Примітка
У разі виявлення надто вузьких,
надто широких або значно
викривлених смуг руху система
може вимкнутися.
Це відбувається за таких умов: ● автомобіль має рухатися зі швидкістю від 65 км/годдо
180 км/год
● водій має тримати кермо обома руками
● під час зміни траєкторії руху вказівники повороту не
ввімкнено
● електронну систему курсової стійкості ввімкнено, але вона
не діє
● до автомобіля не приєднано причеп або систему для
перевезення велосипедів з
електричним підключенням
● нормальний стиль водіння (система виявляє динамічнийстиль водіння, наприклад,
спосіб натискання педалі гальм або акселератора)
● дороги з поганою дорожньою розміткою

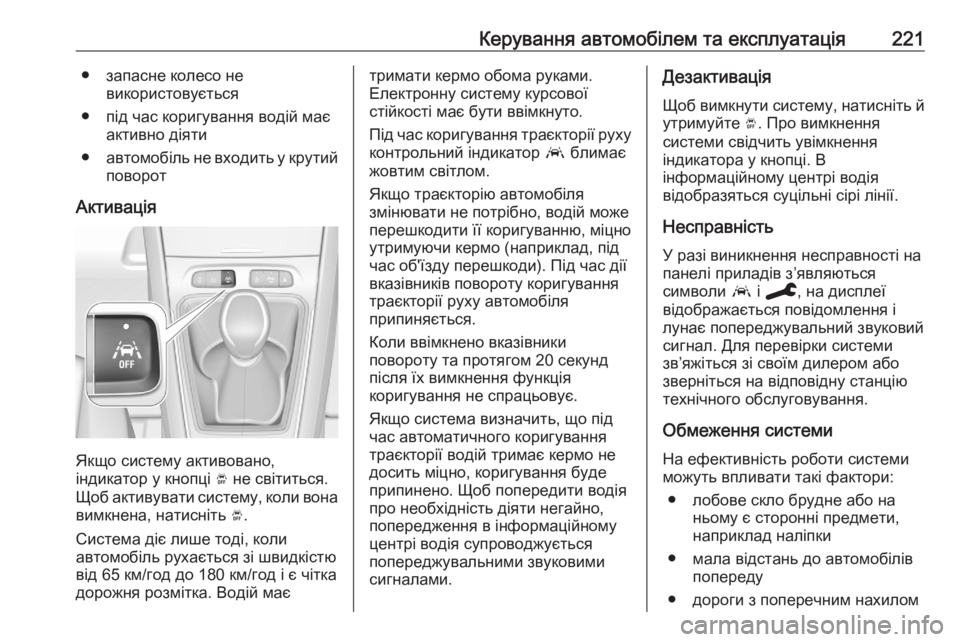

Керування автомобілем та експлуатація221● запасне колесо невикористовується
● під час коригування водій має активно діяти
● автомобіль не входить у крутий
поворот
Активація
Якщо систему активовано,
індикатор у кнопці Ó не світиться.
Щоб активувати систему, коли вона вимкнена, натисніть Ó.
Система діє лише тоді, коли
автомобіль рухається зі швидкістю
від 65 км/год до 180 км/год і є чітка
дорожня розмітка. Водій має
тримати кермо обома руками.
Електронну систему курсової
стійкості має бути ввімкнуто.
Під час коригування траєкторії руху
контрольний індикатор a блимає
жовтим світлом.
Якщо траєкторію автомобіля
змінювати не потрібно, водій може
перешкодити її коригуванню, міцно
утримуючи кермо (наприклад, під
час об'їзду перешкоди). Під час дії
вказівників повороту коригування
траєкторії руху автомобіля
припиняється.
Коли ввімкнено вказівники
повороту та протягом 20 секунд
після їх вимкнення функція
коригування не спрацьовує.
Якщо система визначить, що під
час автоматичного коригування
траєкторії водій тримає кермо не
досить міцно, коригування буде
припинено. Щоб попередити водія
про необхідність діяти негайно,
попередження в інформаційному
центрі водія супроводжується
попереджувальними звуковими
сигналами.Дезактивація
Щоб вимкнути систему, натисніть й утримуйте Ó. Про вимкнення
системи свідчить увімкнення
індикатора у кнопці. В
інформаційному центрі водія
відобразяться суцільні сірі лінії.
Несправність
У разі виникнення несправності на панелі приладів з’являються
символи a і C , на дисплеї
відображається повідомлення і лунає попереджувальний звуковий
сигнал. Для перевірки системи
зв’яжіться зі своїм дилером або
зверніться на відповідну станцію
технічного обслуговування.
Обмеження системи
На ефективність роботи системи
можуть впливати такі фактори:
● лобове скло брудне або на ньому є сторонні предмети,
наприклад наліпки
● мала відстань до автомобілів попереду
● дороги з поперечним нахилом

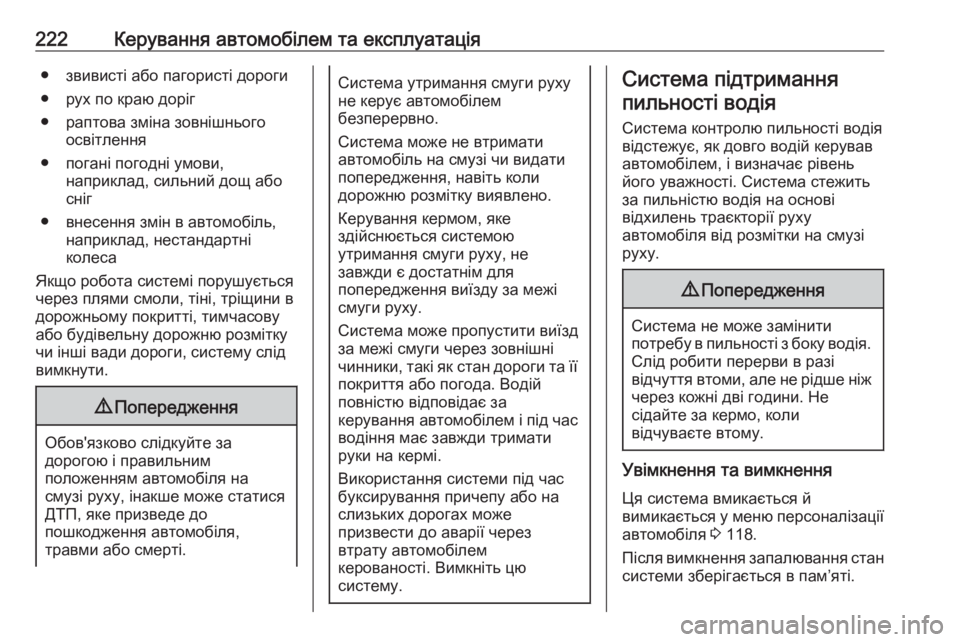

222Керування автомобілем та експлуатація● звивисті або пагористі дороги
● рух по краю доріг
● раптова зміна зовнішнього освітлення
● погані погодні умови, наприклад, сильний дощ або
сніг
● внесення змін в автомобіль, наприклад, нестандартні
колеса
Якщо робота системі порушується
через плями смоли, тіні, тріщини в
дорожньому покритті, тимчасову
або будівельну дорожню розмітку
чи інші вади дороги, систему слід
вимкнути.9 Попередження
Обов'язково слідкуйте за
дорогою і правильним
положенням автомобіля на
смузі руху, інакше може статися
ДТП, яке призведе до
пошкодження автомобіля,
травми або смерті.
Система утримання смуги руху
не керує автомобілем
безперервно.
Система може не втримати
автомобіль на смузі чи видати
попередження, навіть коли
дорожню розмітку виявлено.
Керування кермом, яке
здійснюється системою
утримання смуги руху, не
завжди є достатнім для
попередження виїзду за межі
смуги руху.
Система може пропустити виїзд
за межі смуги через зовнішні
чинники, такі як стан дороги та її покриття або погода. Водій
повністю відповідає за
керування автомобілем і під час
водіння має завжди тримати
руки на кермі.
Використання системи під час
буксирування причепу або на
слизьких дорогах може
призвести до аварії через
втрату автомобілем
керованості. Вимкніть цю
систему.Система підтримання
пильності водія
Система контролю пильності водія
відстежує, як довго водій керував
автомобілем, і визначає рівень
його уважності. Система стежить
за пильністю водія на основі
відхилень траєкторії руху
автомобіля від розмітки на смузі
руху.9 Попередження
Система не може замінити
потребу в пильності з боку водія. Слід робити перерви в разі
відчуття втоми, але не рідше ніж через кожні дві години. Не
сідайте за кермо, коли
відчуваєте втому.
Увімкнення та вимкнення
Ця система вмикається й
вимикається у меню персоналізації
автомобіля 3 118.
Після вимкнення запалювання стан системи зберігається в пам’яті.
