Tehnički podaci
9B. Serijski broj na karoseriji
C. Gume

Ta naljepnica (može se razlikovati ovisno o prikazanoj slici) koja se nalazi se na okviru vrata vozača označava sljedeće:– dimenzije guma,– tlak u gumama za opterećeno vozilo.Tlak se mora provjeravati na hladnim gumama, barem jednom mjesečno.
D. Oznaka boje
Ovaj referentni broj nalazi se na poprečnom nosaču prednjeg branika, ispod poklopca motora.
E. Serijski broj na karoseriji
Ovaj broj se nalazi ispod plastičnog poklopca, kod praga na desnoj strani.
Glosar naljepnica
U ovoj točki daje se opis svih tekstova na naljepnicama u vozilu.
Više informacija o elementima identifikacije možete naći u odgovarajućem odjeljku.
U prostoru motora

AOriginalna bojaBojaKôdBojaBISKLJUČIVO ZA POMOĆ NA CESTI
COPASNOSTAUTOMATSKO POKRETANJE MOTORA. IZVADITI KONTAKT KLJUČ KAD JE POKLOPAC MOTORA OTVOREN.D

1 – OPREZ
ORIGINALNA MAZIVA I TEKUĆINE
Motorno uljeMjenjač
HladnjakKočenje
Uređaj za pranje vjetrobranaServo upravljač
POGLEDAJTE SERVISNU KNJIŽICU.
NOSITE ZAŠTITNE NAOČALE
2 – SIGURNOST

136
Tehnički podaci

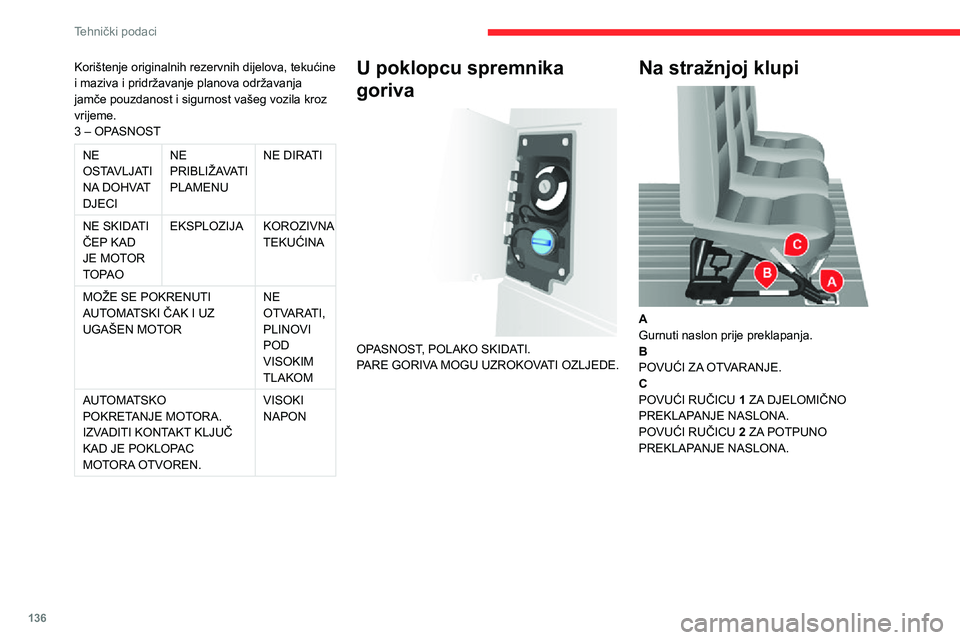

Korištenje originalnih rezervnih dijelova, tekućine i maziva i pridržavanje planova održavanja jamče pouzdanost i sigurnost vašeg vozila kroz vrijeme.3 – OPASNOST
NE OSTAVLJATI NA DOHVAT DJECI
NE PRIBLIŽAVATI PLAMENU
NE DIRATI
NE SKIDATI ČEP KAD JE MOTOR TOPAO
EKSPLOZIJAKOROZIVNA TEKUĆINA
MOŽE SE POKRENUTI AUTOMATSKI ČAK I UZ UGAŠEN MOTOR
NE OTVARATI, PLINOVI POD VISOKIM TLAKOM
AUTOMATSKO POKRETANJE MOTORA. IZVADITI KONTAKT KLJUČ KAD JE POKLOPAC MOTORA OTVOREN.
VISOKI NAPON
U poklopcu spremnika
goriva

OPASNOST, POLAKO SKIDATI.PARE GORIVA MOGU UZROKOVATI OZLJEDE.
Na stražnjoj klupi

AGurnuti naslon prije preklapanja.BPOVUĆI ZA OTVARANJE.CPOVUĆI RUČICU 1 ZA DJELOMIČNO PREKLAPANJE NASLONA.POVUĆI RUČICU 2 ZA POTPUNO PREKLAPANJE NASLONA.

137
Tehnički podaci
9

DNE PUTOVATI IZA PREKLOPLJENOG SJEDALA ILI S PRTLJAGOM U PRVOM REDU.EPOVUĆI ZA PREKLAPANJE.

138
Posebne značajke
Produžena kabina
Produžena kabina, dostupna na izvedbama furgona, sastoji se od klupe, sigurnosnih pojaseva, pretinca za odlaganje i bočnih prozora.
Odvojena je od teretnog prostora čvrstom pregradom koja osigurava komfor i sigurnost.
Stražnja klupa

Ergonomska klupa ima četiri mjesta.
Pretinac

Ispod klupe nalazi se pretinac.Za pristup pretincu zakrenite sjedište prema naprijed.
Sjedište se ne smije zakretati u vožnji.Ništa se ne smije pričvrstiti na konstrukciju kabine.Nemojte prevoziti više putnika no što je navedeno u prometnoj dozvoli.
Prostor za teret u stražnjem dijelu služi samo za prijevoz robe.Preporučujemo da robu, odnosno teže predmete stavite u prednji dio prostora
za teret (što bliže kabini) i da ih pričvrstite remenjem pomoću prstena na podnici.
Dječje sjedalice
Na stražnja mjesta kabine ne postavljajte dječje sjedalice, povišenja, nosiljke ili košare.
Mini kamion / labudica
Izvedbe mini kamiona i labudice opremljene su kabinom, fiksnom nosivom podlogom i specifičnim stražnjim svjetlima.
Te su izvedbe dostupne i s drugom opremom:– dvostruka kabina,– kiper.
Više podataka o različitoj opremi možete naći u odgovarajućem odjeljku.
Zamjena žarulje
Više podataka o vrstama žarulja možete pronaći u odgovarajućem odjeljku.
Stražnja svjetla

1.Pokazivači smjera
Tip B, PY21W – 21 W
2.Stop svjetlaTip B, P21 W – 21 W
3.Pozicijska svjetlaTip A, W5W - 5W
4.Svjetla za vožnju natragTip A, W16W – 16 W
5.Svjetla za magluTip A, W16W – 16 W
► Pronađite neispravnu žarulju.

► Skinite četiri pričvrsna vijka s optičke jedinice.

139
Posebne značajke
10Stražnja svjetla

1.Pokazivači smjera
Tip B, PY21W – 21 W
2.Stop svjetlaTip B, P21 W – 21 W
3.Pozicijska svjetlaTip A, W5W - 5W
4.Svjetla za vožnju natragTip A, W16W – 16 W
5.Svjetla za magluTip A, W16W – 16 W
► Pronađite neispravnu žarulju.

► Skinite četiri pričvrsna vijka s optičke jedinice.
► Povucite optičku jedinicu prema sebi.► Zamijenite žarulju.Za postavljanje žarulja postupke izvršite obrnutim redoslijedom.

140
Posebne značajke
Dimenzije mini kamiona


Vrijednosti dimenzija iskazane su u milimetrima.
D1L2L2SL3L4
LUkupna dužina49085358570859436308

141
Posebne značajke
10D1L2L2SL3L4

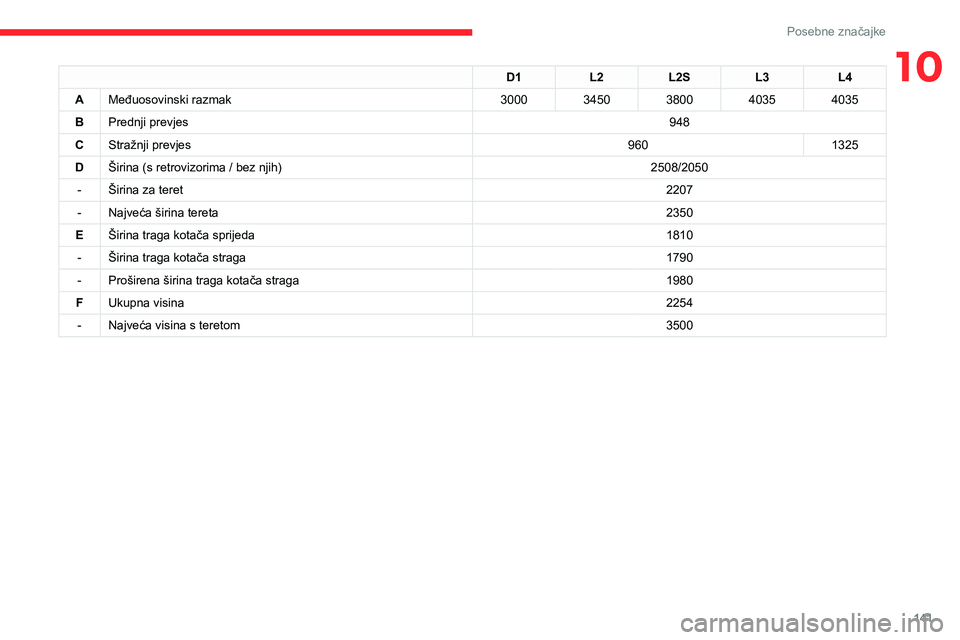

AMeđuosovinski razmak30003450380040354035
BPrednji prevjes948
CStražnji prevjes9601325
DŠirina (s retrovizorima / bez njih)2508/2050
-Širina za teret2207
-Najveća širina tereta2350
EŠirina traga kotača sprijeda1810
-Širina traga kotača straga1790
-Proširena širina traga kotača straga1980
FUkupna visina2254
-Najveća visina s teretom3500

142
Posebne značajke

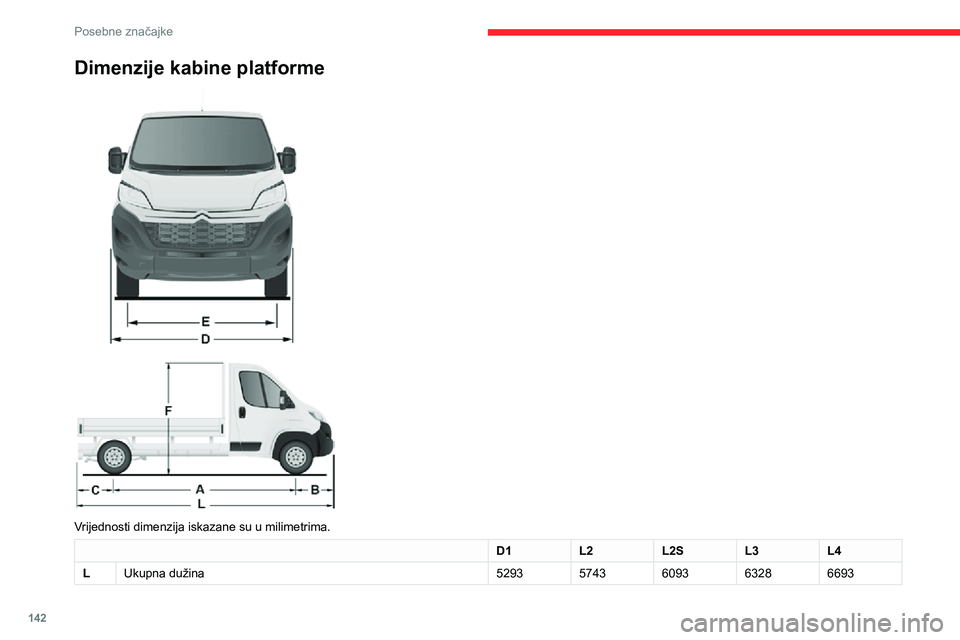

Dimenzije kabine platforme


Vrijednosti dimenzija iskazane su u milimetrima.
D1L2L2SL3L4
LUkupna dužina52935743609363286693
Dvostruka kabina
Dvostruka kabina, dostupna na izvedbama mini kamiona i labudica sastoji se od klupe, sigurnosnih pojaseva, pretinca za odlaganje i bočnih prozora.
