2020 CITROEN C5 AIRCROSS Notices Demploi (in French)

23
+
+Aide au
démarrage en
pente
Fixes.
Le système présente une anomalie. Effectuez (3).
Direction
assistée Fixe.
La direction assistée est défaillante. Roulez prudemment à allure modérée, puis
effectuez (3).
Stop & Star t Fixe, accompagné
de l'affichage d'un
message. Le Stop & Start est neutralisé. Le moteur ne se coupera pas au prochain arrêt de
circulation.
Appuyez sur la touche pour réactiver le Stop & Start.
Témoin
EtatCause Actions

/ Observations
Témoins de couleur verte
Stop & Star t
Fixe. A l'arrêt du véhicule, le Stop & Start
a mis le moteur en mode STOP.
Clignotant
temporairement. Le mode STOP est momentanément
indisponible ou le mode START s'est
automatiquement déclenché.
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (3)


: Rendez-vous dans le réseau CITROËN ou
un atelier qualifié.
(2)


: Faites appel au réseau CITROËN ou un
atelier qualifié.
1
Instruments de bord

24
TémoinEtatCause Actions / Observations
Park Assist Fixe. La fonction est active.
Aide au
maintien de la
position dans
la voie Fixe.
La fonction a été activée. Toutes les conditions sont remplies
: le système
fonctionne.
Indicateurs de
direction Clignotants avec
b r u i t e u r. Les feux indicateurs de direction
sont allumés.
Feux de position Fixe. Les Feux sont allumés.
Feux de
croisement Fixe.
Les Feux sont allumés.
+
ou Commutation
automatique
des feux de
route
Fixes.
La fonction a été activée via la
tablette tactile (menu Conduite


/
Véhicule ).
La commande d'éclairage est sur la
position "AUTO".
Instruments de bord

25
Projecteurs
antibrouillard
avantFixe.
Les projecteurs antibrouillard avant
sont allumés.
Essuyage
automatique Fixe.
Le balayage automatique de
l'essuie-vitre avant est activé.
Témoins de couleur bleue
Feux de routeFixe. Les feux de route sont allumés.
Témoin
EtatCause Actions

/ Observations
Témoins de couleur blanche ou noire
(g r i s)
Hill Assist
Descent
Fixe.
La fonction est activée mais
actuellement en pause car la vitesse
est trop élevée. Réduire la vitesse du véhicule en dessous de 30 km/h.
1
Instruments de bord

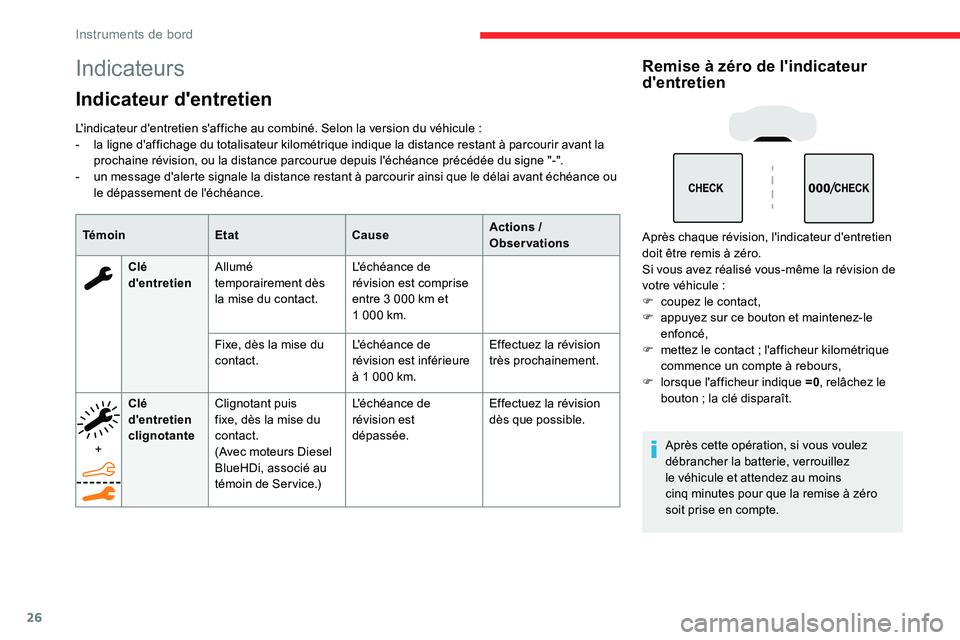

26
Indicateurs
Indicateur d'entretien
L'indicateur d'entretien s'affiche au combiné. Selon la version du véhicule :
- l a ligne d'affichage du totalisateur kilométrique indique la distance restant à parcourir avant la
prochaine révision, ou la distance parcourue depuis l'échéance précédée du signe


"-".
-

u
n message d'alerte signale la distance restant à parcourir ainsi que le délai avant échéance ou
le dépassement de l'échéance.
Témoin Etat CauseActions
/
Observations
Clé
d'entretien Allumé
temporairement dès
la mise du contact. L'échéance de
révision est comprise
entre 3
000 km et
1
000 km.
Fixe, dès la mise du
contact. L'échéance de
révision est inférieure
à 1
000 km.Effectuez la révision
très prochainement.
+ Clé
d'entretien
clignotante
Clignotant puis
fixe, dès la mise du
contact.
(Avec moteurs Diesel
BlueHDi, associé au
témoin de Service.) L'échéance de
révision est
dépassée.
Effectuez la révision
dès que possible.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule
:
F

c
oupez le contact,
F

a
ppuyez sur ce bouton et maintenez-le
enfoncé,
F

m
ettez le contact ; l'afficheur kilométrique
commence un compte à rebours,
F

l
orsque l'afficheur indique =0 , relâchez le
bouton
; la clé disparaît.
Après cette opération, si vous voulez
débrancher la batterie, verrouillez
le véhicule et attendez au moins
cinq
minutes pour que la remise à zéro
soit prise en compte.
Instruments de bord

27
Rappel de l'information
d'entretien
A tout moment, vous pouvez accéder à
l'information d'entretien dans le combiné.La distance indiquée (en kilomètres ou
miles) est déterminée en fonction du
kilométrage parcouru et du temps écoulé
depuis la dernière révision.
L'alerte peut aussi se déclencher à
proximité d'une date d'échéance.
F

A
ppuyez sur ce bouton pour afficher
momentanément l'information d'enretien.
Indicateur de niveau d'huile
moteur
(Suivant version.)
Sur les versions équipées d'une jauge
électrique, la conformité du niveau d'huile
moteur s'affiche quelques
secondes au
combiné, à la mise du contact, après
l'information d'entretien, sous la forme de
messages. Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30


minutes.
Manque d'huile
Il est indiqué par l'affichage d'un message
indiquant d'ajuster le niveau, accompagné de
l'allumage du témoin de ser vice et d'un signal
sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux
, reportez-vous à la rubrique
correspondante.
Dysfonctionnement de la jauge
Il est signalé par l'affichage du message
" Mesure niveau d'huile invalide " au combiné.
Consultez le réseau CITROËN ou un atelier
qualifié. En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
plus surveillé.
Tant que le système est défaillant, vous
devez contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la
Vérification des niveaux
, reportez-vous
à la rubrique correspondante.
Indicateur de
température du liquide de
refroidissement
Moteur tournant :
- d ans la zone A , la température est correcte,
-

d
ans la zone B , la température est trop
élevée
; le témoin associé et le témoin
d'alerte centralisée STOP s'allument
en rouge au combiné, accompagné de
l'affichage d'un message et d'un signal
sonore.
1
Instruments de bord

28
Arrêter impérativement le véhicule dans les
meilleures conditions de sécurité.
Attendre quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrir
prudemment le capot et vérifier le niveau
du liquide de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux , se reporter à la
rubrique correspondante.
Indicateurs d'autonomie
d'AdBlue® (BlueHDi)
Les moteurs Diesel BlueHDi sont équipés d'un
dispositif qui associe le système d'antipollution
SCR (Réduction Catalytique Sélective) et le
filtre à particules (FAP) pour le traitement des
gaz d'échappement. Ils ne peuvent fonctionner
sans liquide AdBlue
®.
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide. Il n’est alors plus
possible de démarrer le moteur tant qu’un
niveau minimal d’AdBlue
® n’a pas été
restauré.
Affichage manuel de l'autonomie
Lorsque l’autonomie de roulage est
supérieure à 2 400 km, elle ne s'affiche pas
automatiquement.
F

A
ppuyer sur ce bouton pour afficher
momentanément l'autonomie de roulage.
Actions requises liées au
manque d'AdBlue®
Les témoins suivants s’allument lorsque la
quantité d’AdBlue® est inférieure au niveau de
réser ve correspondant à une autonomie de
2

400

km.
Accompagnant les témoins, des messages
vous rappellent régulièrement la nécessité
de faire l’appoint pour éviter le blocage du
démarrage. Se reporter à la rubrique Témoins
pour le détail des messages affichés.
Pour plus d'informations sur l' AdBlue
®
(moteurs BlueHDi) , et notamment pour
réaliser l'appoint, se reporter à la rubrique
correspondante. Témoins
allumés
Action Autonomie
restante
Procéder à un
appoint. Entre 2400 et
800 km
Procéder
rapidement à un
appoint. Entre 800 et
10 0

km
L’appoint est
impératif , risque
de blocage du
démarrage. Entre 100 et
0 km
Pour pouvoir
redémarrer le
moteur, verser
une quantité
minimale
de 5 litres
d'AdBlue
® dans
son réservoir. 0
km
Instruments de bord

29
Dysfonctionnement du système
d'antipollution SCR
Détection d'un dysfonctionnement
En cas de détection d'un
dysfonctionnement, ces témoins
s'allument, accompagnés d'un
signal sonore et de l'affichage
d’un message de type "Défaut
antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste. S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparaît au cours
du trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Dysfonctionnement confirmé
pendant la phase de roulage
autorisé (entre 1 100 et 0 km)
Après 50 km parcourus avec l'affichage
p ermanent du signalement d'un
dysfonctionnement, la défaillance du système
SCR est confirmée. Dès que possible, faire vérifier le système
dans le réseau CITROËN ou dans un
atelier qualifié.
Démarrage interdit
À chaque mise du contact, le message "Défaut
antipollution
: Démarrage interdit" s’affiche.
Pour pouvoir redémarrer le moteur, faire
appel au réseau CITROËN ou à un atelier
qualifié.
Le témoin AdBlue clignote, accompagné
de l'affichage d'un message ("Défaut
antipollution


: Démarrage interdit dans X

km")
indiquant l'autonomie de roulage exprimée en
kilomètres ou miles.
En roulant, le message s'affiche toutes les
30 secondes. L'alerte est renouvelée dès la
mise du contact.
Vous pouvez rouler jusqu’à 1 100 km avant le
déclenchement du dispositif d’ antidémarrage
du moteur .
Test manuel dans le
combiné
Cette fonction permet, à tout instant, de vérifier
certains indicateurs et d'afficher le journal des
alertes.
F

M
oteur tournant, appuyez brièvement sur ce
bouton.
Les informations suivantes s'affichent au
combiné


:
-

l
e niveau d'huile moteur,
-

l
'échéance de révision,
-

l
'autonomie de roulage liée à l'AdBlue et
au système SCR pour les versions Diesel
BlueHDi,
-

l
'affichage de l'information de l'état de
pression des pneumatiques,
-

l
es alertes en cours.Ces informations s'affichent également
automatiquement à chaque mise du
contact.
1
Instruments de bord

30
Compteurs kilométriques
Les kilométrages total et journalier sont
affichés pendant trente secondes à la
coupure du contact, à l'ouverture de la porte
conducteur, ainsi qu'au verrouillage et au
déverrouillage du véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance et de vitesse
: L'affichage de la
distance et de la vitesse doit être exprimé
dans l'unité officielle du pays (km/h,
km
ou mph, miles). Le changement d'unités
se fait par le menu de configuration de
l'écran, véhicule à l'arrêt.
Totalisateur kilométrique
Il mesure la distance totale parcourue par
le véhicule depuis sa première mise en
circulation.
Compteur kilométrique journalier
Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur.
Remise à zéro du compteur
F

C
ontact mis, appuyez sur le bouton jusqu'à
l'apparition des zéros.
Rhéostat d'éclairage
Ce système permet d'adapter manuellement
l'intensité lumineuse du poste de conduite en
fonction de la luminosité extérieure.
Avec boutons Avec CITROËN Connect
Radio
F Appuyer sur cette touche pour
sélectionner le menu Réglages .
F

Sél
ectionner " Luminosité ".
F

R
égler la luminosité, en utilisant
les flèches ou en déplaçant le
curseur.
Le réglage est appliqué instantanément.
F

A

ppuyer en dehors de la fenêtre de réglage
pour quitter.
Feux allumés, appuyez sur le bouton A pour
augmenter l'intensité de l'éclairage du poste de
conduite et d'ambiance du véhicule ou sur le Vous pouvez également éteindre l'écran


:
F

A
ppuyer sur cette touche pour
sélectionner le menu Réglages .
F

Sél
ectionner " Dark".
L'écran s'éteint complètement.
F

A

ppuyer une nouvelle fois sur l'écran (toute
la sur face) pour l'activer.
bouton B pour la diminuer.
Dès que l'éclairage atteint l'intensité désirée,
relâchez le bouton.
Instruments de bord
