2020 Alfa Romeo 4C Libretto Uso Manutenzione (in Italian)

55

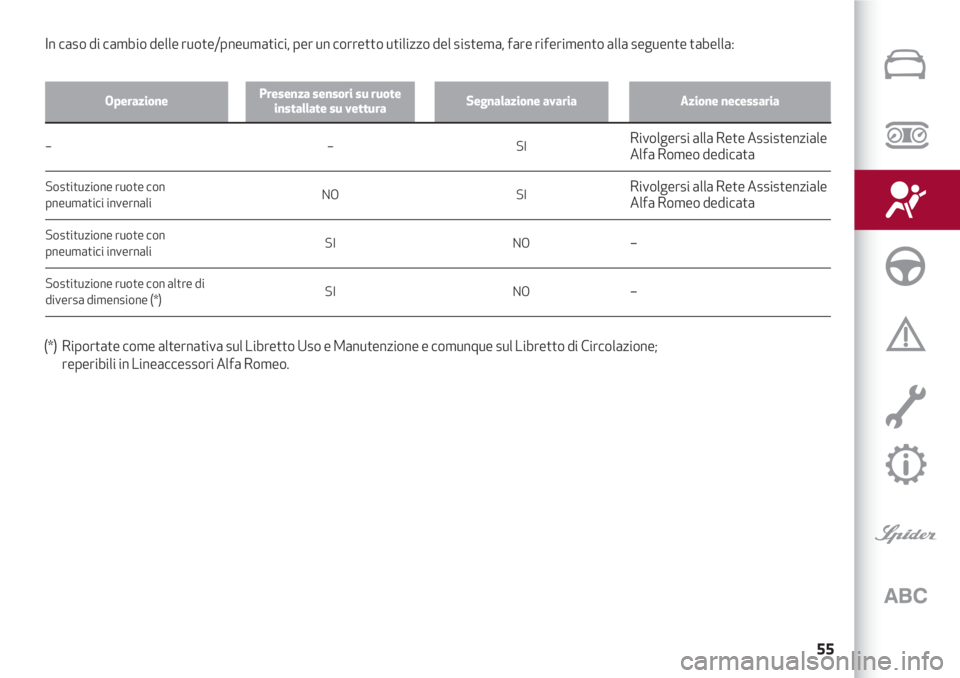

OperazionePresenza sensori su ruote
installate su vetturaSegnalazione avariaAzione necessaria
–
Sostituzione ruote con
pneumatici invernali
Sostituzione ruote con
pneumatici invernali
Sostituzione ruote con altre di
diversa dimensione (*)–
NO
SI
SISI
SI
NO
NORivolgersi alla Rete Assistenziale
Alfa Romeo dedicata
Rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata
–
–
(*) Riportate come alternativa sul Libretto Uso e Manutenzione e comunque sul Libretto di Circolazione;
reperibili in Lineaccessori Alfa Romeo. In caso di cambio delle ruote/pneumatici, per un corretto utilizzo del sistema, fare riferimento alla seguente tabella:

SICUREZZA
56
43)La presenza del sistema T.P.M.S. non
esime il guidatore dalla regolare verifica
della pressione degli pneumatici e della
ruota di scorta.
44)La pressione degli pneumatici deve
essere verificata con pneumatici riposati
e freddi; se per qualsiasi motivo si
controlla la pressione con gli pneumatici
caldi, non ridurre la pressione anche se è
superiore al valore previsto. Ripetere il
controllo quando gli pneumatici saranno
freddi.
45)Nel caso in cui vengano montate una
o più ruote sprovviste di sensore, il
sistema non sarà più disponibile e sul
display, in aggiunta alla spia T.P.M.S.
lampeggiante per meno di 1 minuto e
successivamente accesa fissa, verrà
visualizzato un messaggio di
avvertimento fino a quando non saranno
montate nuovamente le 4 ruote provviste
di sensori.
46)Il sistema T.P.M.S. non è in grado di
segnalare perdite improvvise della
pressione degli pneumatici (per esempio
l'esplosione di uno pneumatico). In tale
circostanza, arrestare la vettura
frenando con cautela e senza effettuare
sterzate brusche.
47)La sostituzione degli pneumatici
normali con quelli invernali (e viceversa)
richiede anche un intervento di messa a
punto del sistema T.P.M.S. che deve
essere effettuato esclusivamente dalla
Rete Assistenziale Alfa Romeo dedicata.
ATTENZIONE48)La pressione degli pneumatici può
variare in funzione della temperatura
esterna. Il sistema T.P.M.S. può segnalare
temporaneamente una pressione
insufficiente. In tal caso controllare la
pressione delle gomme a freddo e, se
necessario, ripristinare i valori di
gonfiaggio.
49)Quando uno pneumatico viene
smontato, è opportuno sostituire anche la
guarnizione in gomma della valvola:
rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata. Le operazioni di
montaggio/smontaggio degli pneumatici
e/o cerchi richiedono precauzioni
particolari; per evitare di danneggiare o
montare erroneamente i sensori, la
sostituzione degli pneumatici e/o cerchi
deve essere effettuata solamente da
personale specializzato. Rivolgersi alla
Rete Assistenziale Alfa Romeo dedicata.
50)Disturbi a radio frequenza
particolarmente intensi possono inibire il
corretto funzionamento del sistema
T.P.M.S. Tale condizione verrà segnalata
dalla visualizzazione di un messaggio sul
display. Tale segnalazione scomparirà
automaticamente non appena il disturbo
a radiofrequenza cesserà di perturbare il
sistema.51)Il kit di riparazione pneumatici
(Fix&Go Automatic) fornito in dotazione
con la vettura (ove presente) è
compatibile con i sensori T.P.M.S.;
l'utilizzo di sigillanti non equivalenti a
quello presente nel kit originale potrebbe
invece comprometterne la funzionalità. In
caso di utilizzo di sigillanti non equivalenti
a quello originale, si raccomanda di far
verificare la funzionalità dei sensori
T.P.M.S. presso un centro di riparazione
qualificato.

57

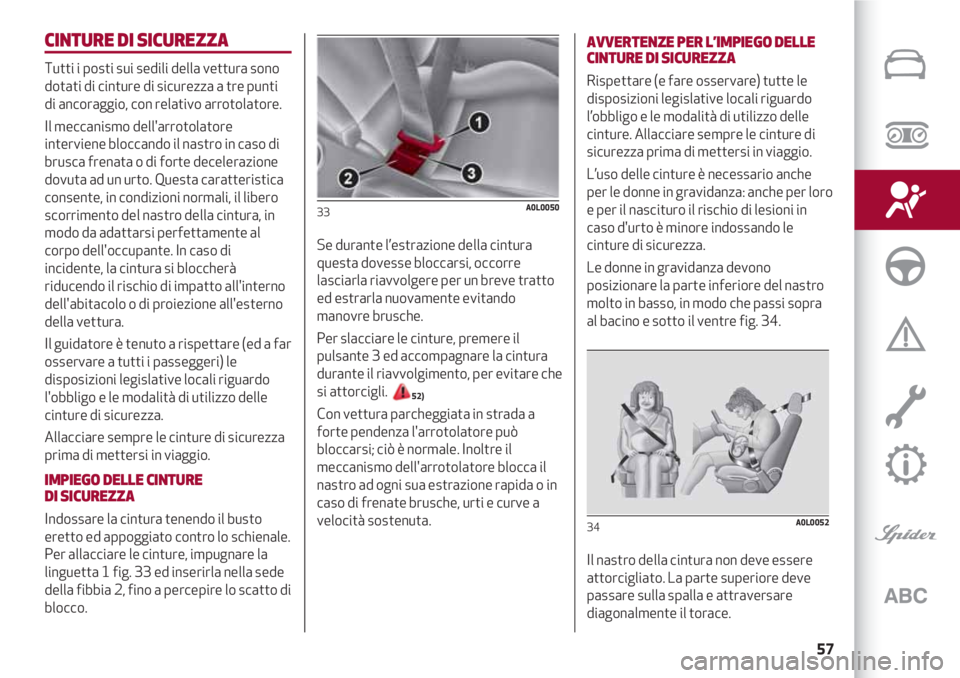

CINTURE DI SICUREZZA
Tutti i posti sui sedili della vettura sono
dotati di cinture di sicurezza a tre punti
di ancoraggio, con relativo arrotolatore.
Il meccanismo dell'arrotolatore
interviene bloccando il nastro in caso di
brusca frenata o di forte decelerazione
dovuta ad un urto. Questa caratteristica
consente, in condizioni normali, il libero
scorrimento del nastro della cintura, in
modo da adattarsi perfettamente al
corpo dell'occupante. In caso di
incidente, la cintura si bloccherà
riducendo il rischio di impatto all'interno
dell'abitacolo o di proiezione all'esterno
della vettura.
Il guidatore è tenuto a rispettare (ed a far
osservare a tutti i passeggeri) le
disposizioni legislative locali riguardo
l'obbligo e le modalità di utilizzo delle
cinture di sicurezza.
Allacciare sempre le cinture di sicurezza
prima di mettersi in viaggio.
IMPIEGO DELLE CINTURE
DI SICUREZZA
Indossare la cintura tenendo il busto
eretto ed appoggiato contro lo schienale.
Per allacciare le cinture, impugnare la
linguetta 1 fig. 33 ed inserirla nella sede
della fibbia 2, fino a percepire lo scatto di
blocco.Se durante l’estrazione della cintura
questa dovesse bloccarsi, occorre
lasciarla riavvolgere per un breve tratto
ed estrarla nuovamente evitando
manovre brusche.
Per slacciare le cinture, premere il
pulsante 3 ed accompagnare la cintura
durante il riavvolgimento, per evitare che
si attorcigli.
52)
Con vettura parcheggiata in strada a
forte pendenza l'arrotolatore può
bloccarsi; ciò è normale. Inoltre il
meccanismo dell'arrotolatore blocca il
nastro ad ogni sua estrazione rapida o in
caso di frenate brusche, urti e curve a
velocità sostenuta.
33A0L0050
AVVERTENZE PER L’IMPIEGO DELLE
CINTURE DI SICUREZZA
Rispettare (e fare osservare) tutte le
disposizioni legislative locali riguardo
l’obbligo e le modalità di utilizzo delle
cinture. Allacciare sempre le cinture di
sicurezza prima di mettersi in viaggio.
L’uso delle cinture è necessario anche
per le donne in gravidanza: anche per loro
e per il nascituro il rischio di lesioni in
caso d'urto è minore indossando le
cinture di sicurezza.
Le donne in gravidanza devono
posizionare la parte inferiore del nastro
molto in basso, in modo che passi sopra
al bacino e sotto il ventre fig. 34.
Il nastro della cintura non deve essere
attorcigliato. La parte superiore deve
passare sulla spalla e attraversare
diagonalmente il torace.
34A0L0052

SICUREZZA
58

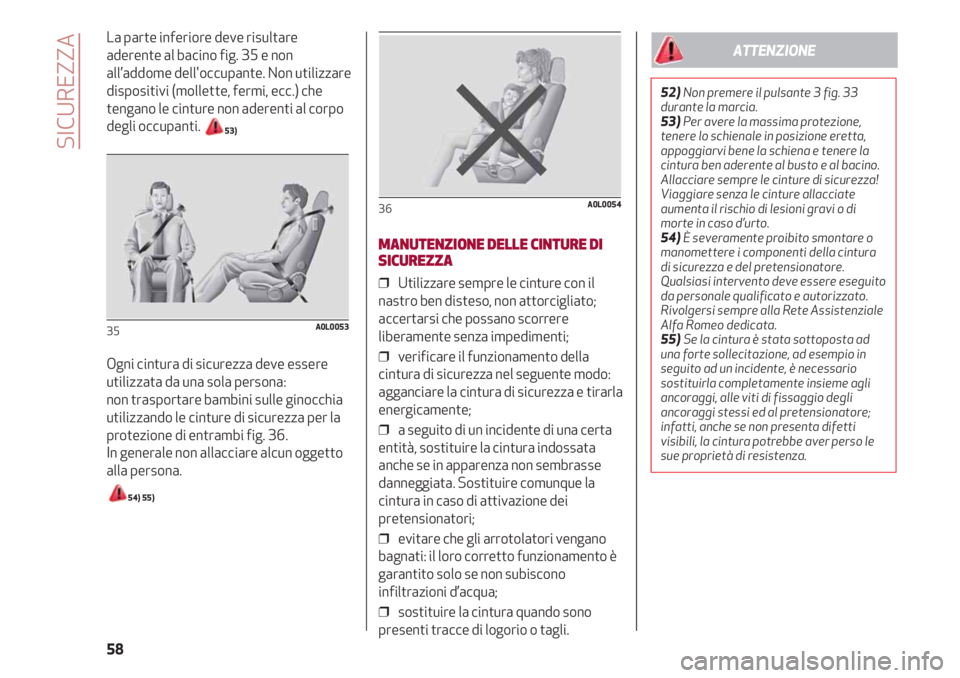

La parte inferiore deve risultare
aderente al bacino fig. 35 e non
all’addome dell'occupante. Non utilizzare
dispositivi (mollette, fermi, ecc.) che
tengano le cinture non aderenti al corpo
degli occupanti.
53)
Ogni cintura di sicurezza deve essere
utilizzata da una sola persona:
non trasportare bambini sulle ginocchia
utilizzando le cinture di sicurezza per la
protezione di entrambi fig. 36.
In generale non allacciare alcun oggetto
alla persona.
54) 55)
35A0L0053
MANUTENZIONE DELLE CINTURE DI
SICUREZZA
❒ Utilizzare sempre le cinture con il
nastro ben disteso, non attorcigliato;
accertarsi che possano scorrere
liberamente senza impedimenti;
❒ verificare il funzionamento della
cintura di sicurezza nel seguente modo:
agganciare la cintura di sicurezza e tirarla
energicamente;
❒ a seguito di un incidente di una certa
entità, sostituire la cintura indossata
anche se in apparenza non sembrasse
danneggiata. Sostituire comunque la
cintura in caso di attivazione dei
pretensionatori;
❒ evitare che gli arrotolatori vengano
bagnati: il loro corretto funzionamento è
garantito solo se non subiscono
infiltrazioni d’acqua;
❒ sostituire la cintura quando sono
presenti tracce di logorio o tagli.
36A0L0054
52)Non premere il pulsante 3 fig. 33
durante la marcia.
53)Per avere la massima protezione,
tenere lo schienale in posizione eretta,
appoggiarvi bene la schiena e tenere la
cintura ben aderente al busto e al bacino.
Allacciare sempre le cinture di sicurezza!
Viaggiare senza le cinture allacciate
aumenta il rischio di lesioni gravi o di
morte in caso d’urto.
54)È severamente proibito smontare o
manomettere i componenti della cintura
di sicurezza e del pretensionatore.
Qualsiasi intervento deve essere eseguito
da personale qualificato e autorizzato.
Rivolgersi sempre alla Rete Assistenziale
Alfa Romeo dedicata.
55) Se la cintura è stata sottoposta ad
una forte sollecitazione, ad esempio in
seguito ad un incidente, è necessario
sostituirla completamente insieme agli
ancoraggi, alle viti di fissaggio degli
ancoraggi stessi ed al pretensionatore;
infatti, anche se non presenta difetti
visibili, la cintura potrebbe aver perso le
sue proprietà di resistenza.
ATTENZIONE

59
SISTEMA S.B.R.
(Seat Belt Reminder)
È costituito da un avvisatore acustico
che, in concomitanza all’accensione in
modo lampeggiante della spia
quadro strumenti, avverte il guidatore
del mancato allacciamento della propria
cintura di sicurezza.
Per la disattivazione permanente
dell'avvisatore acustico rivolgersi alla
Rete Assistenziale Alfa Romeo dedicata.
È possibile riattivare in ogni momento
l'avvisatore acustico attraverso il Menu
di Setup (vedere paragrafo "Voci Menu"
nel capitolo “Conoscenza del quadro
strumenti”).
Se la cintura di sicurezza lato guidatore è
slacciata, superando i 20 km/h o
restando ad una velocità compresa tra
10 km/h e 20 km/h per un tempo
superiore a 5 secondi, ha inizio un ciclo di
segnalazioni acustiche (segnalazione
acustica continua per i primi 6 secondi
seguita da un ulteriore "beep"
intermittente della durata di circa
90 secondi) e dal lampeggio della spia
<.Terminato il ciclo, la spia rimane accesa a
luce fissa fino allo spegnimento del
motore. La segnalazione acustica si
interrompe immediatamente allacciando
la cintura di sicurezza.
Se la cintura di sicurezza viene
nuovamente slacciata durante la marcia
della vettura, la segnalazione acustica ed
il lampeggio della spia riprendono come
descritto precedentemente.
PRETENSIONATORI
La vettura è dotata di pretensionatori
per le cinture di sicurezza che, in caso di
urto frontale violento, richiamano di
alcuni centimetri il nastro delle cinture,
garantendo così la perfetta aderenza
delle cinture al corpo degli occupanti
prima che inizi l’azione di trattenimento.
L’attivazione dei pretensionatori è
riconoscibile dall’arretramento del
nastro verso l’arrotolatore.
La vettura è inoltre dotata di un secondo
dispositivo di pretensionamento
(installato in zona batticalcagno):
l’avvenuta attivazione è riconoscibile
dall’accorciamento del cavo metallico.
Durante l’intervento del pretensionatore
si può verificare una leggera emissione di
fumo; questo fumo non è nocivo e non
indica un principio di incendio.
AVVERTENZA Per avere la massima
protezione dall’azione del
pretensionatore, indossare la cintura
tenendola bene aderente al busto e al
bacino.

SICUREZZA
60
Il pretensionatore non necessita di
alcuna manutenzione né lubrificazione:
qualunque intervento di modifica delle
sue condizioni originali ne invalida
l’efficienza. Se per eventi naturali
eccezionali (ad es. alluvioni, mareggiate,
ecc.) il dispositivo fosse stato
interessato da acqua e/o fanghiglia, è
necessario rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata per
farlo sostituire.
56) 57)
4)
LIMITATORI DI CARICO
Per aumentare la protezione in caso di
incidente, gli arrotolatori delle cinture di
sicurezza sono dotati, al loro interno, di
un dispositivo che consente di dosare la
forza che agisce sul torace e sulle spalle
durante l’azione di trattenimento delle
cinture in caso di urto frontale.
TRASPORTARE BAMBINI
IN SICUREZZA
Alfa 4C è una vettura sportiva, che può
essere utilizzata anche in città per un uso
quotidiano, purchè il guidatore e il
passeggero della vettura abbiano le
cinture allacciate.
È consentito altresì il trasporto di
bambini sul sedile passeggero, purché
siano di peso superiore a 9 kg e siano
utilizzati gli appropriati seggiolini.
All'interno della vettura i bambini devono
essere adeguatamente trattenuti in base
al loro peso. Ci sono diverse tipologie di
sistemi di ritenuta bambini, si
raccomanda di scegliere sempre quello
più idoneo per il bambino:
58)
Oltre 1,50 m di statura i bambini, dal
punto di vista dei sistemi di ritenuta,
sono equiparati agli adulti e indossano
normalmente le cinture.
Tutti i dispositivi di ritenuta devono
riportare i dati di omologazione, insieme
con il marchio di controllo, su una
targhetta solidamente fissata al
seggiolino, che non deve essere
assolutamente rimossa.
Nella Lineaccessori Alfa Romeo sono
disponibili seggiolini bambino
sperimentati specificatamente per le
vetture Alfa Romeo.
56)Il pretensionatore è utilizzabile una
sola volta. Dopo la sua attivazione
rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata per farlo sostituire.
57)È severamente proibito smontare o
manomettere i componenti della cintura
di sicurezza e del pretensionatore.
Qualsiasi intervento deve essere eseguito
da personale qualificato e autorizzato.
Rivolgersi sempre alla Rete Assistenziale
Alfa Romeo dedicata.
ATTENZIONE
4)Interventi che comportano urti,
vibrazioni o riscaldamenti localizzati
(superiori a 100°C per una durata
massima di 6 ore) nella zona del
pretensionatore possono provocare
danneggiamenti o attivazioni.
Rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata qualora si debba
intervenire su tali componenti.
AVVERTENZA

61

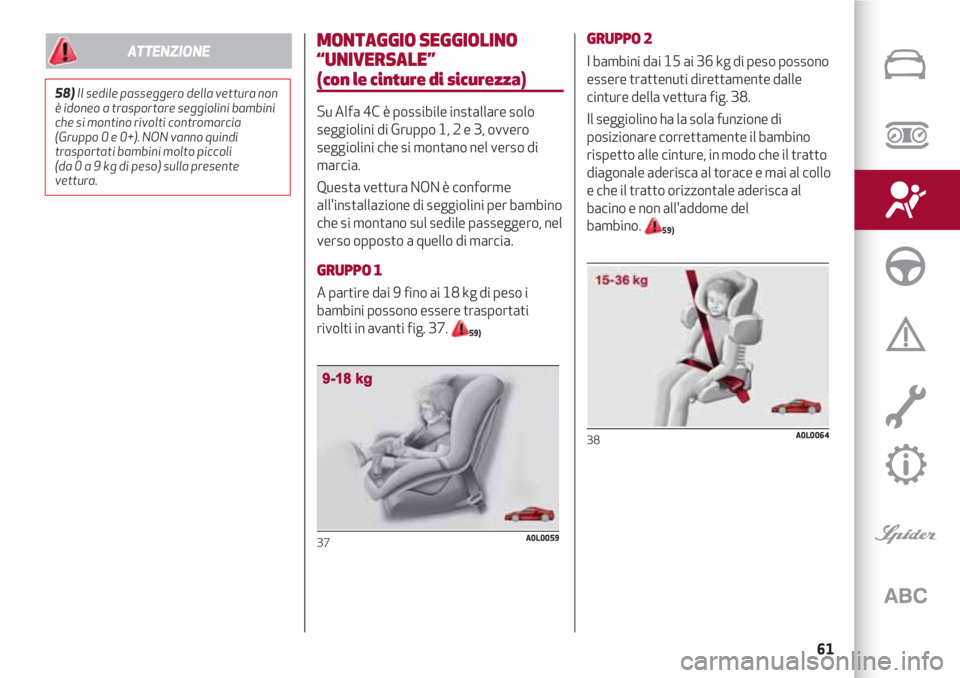

MONTAGGIO SEGGIOLINO
“UNIVERSALE”
(con le cinture di sicurezza)
Su Alfa 4C è possibile installare solo
seggiolini di Gruppo 1, 2 e 3, ovvero
seggiolini che si montano nel verso di
marcia.
Questa vettura NON è conforme
all'installazione di seggiolini per bambino
che si montano sul sedile passeggero, nel
verso opposto a quello di marcia.
GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 37.
59)
37A0L0059
GRUPPO 2
I bambini dai 15 ai 36 kg di peso possono
essere trattenuti direttamente dalle
cinture della vettura fig. 38.
Il seggiolino ha la sola funzione di
posizionare correttamente il bambino
rispetto alle cinture, in modo che il tratto
diagonale aderisca al torace e mai al collo
e che il tratto orizzontale aderisca al
bacino e non all'addome del
bambino.
59)
38A0L0064
58)Il sedile passeggero della vettura non
è idoneo a trasportare seggiolini bambini
che si montino rivolti contromarcia
(Gruppo 0 e 0+). NON vanno quindi
trasportati bambini molto piccoli
(da 0 a 9 kg di peso) sulla presente
vettura.
ATTENZIONE

SICUREZZA
62

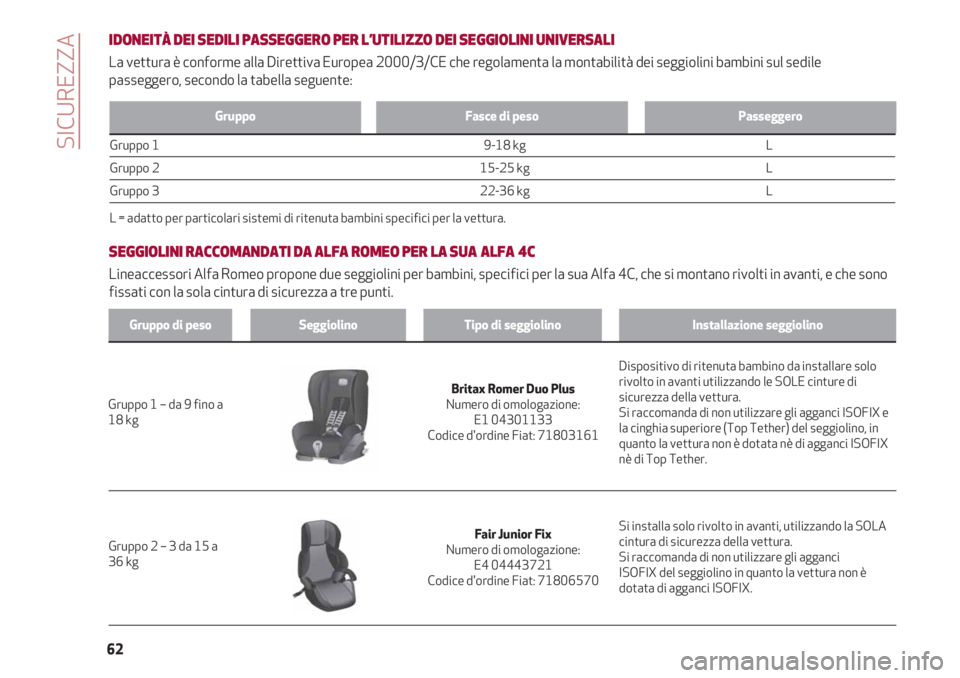

GruppoFasce di pesoPasseggero
Gruppo 1 9-18 kg L
Gruppo 2 15-25 kg L
Gruppo 3 22-36 kg L
L = adatto per particolari sistemi di ritenuta bambini specifici per la vettura.
IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sul sedile
passeggero, secondo la tabella seguente:
SEGGIOLINI RACCOMANDATI DA ALFA ROMEO PER LA SUA ALFA 4C
Lineaccessori Alfa Romeo propone due seggiolini per bambini, specifici per la sua Alfa 4C, che si montano rivolti in avanti, e che sono
fissati con la sola cintura di sicurezza a tre punti.
Gruppo di pesoSeggiolinoTipo di seggiolinoInstallazione seggiolino
Britax Romer Duo Plus
Numero di omologazione:
E1 04301133
Codice d'ordine Fiat: 71803161 Gruppo 1 – da 9 fino a
18 kgDispositivo di ritenuta bambino da installare solo
rivolto in avanti utilizzando le SOLE cinture di
sicurezza della vettura.
Si raccomanda di non utilizzare gli agganci ISOFIX e
la cinghia superiore (Top Tether) del seggiolino, in
quanto la vettura non è dotata nè di agganci ISOFIX
nè di Top Tether.
Fair Junior Fix
Numero di omologazione:
E4 04443721
Codice d'ordine Fiat: 71806570Si installa solo rivolto in avanti, utilizzando la SOLA
cintura di sicurezza della vettura.
Si raccomanda di non utilizzare gli agganci
ISOFIX del seggiolino in quanto la vettura non è
dotata di agganci ISOFIX. Gruppo 2 – 3 da 15 a
36 kg
