RIFORNIMENTO
DELLA VETTURA
La vettura è dotata del sistema
"Fast Fuel" che impedisce il rifornimento
con combustibile non corretto
(es. inserimento gasolio nel motore a
benzina).
Spegnere il motore prima di effettuare il
rifornimento di combustibile.
Rifornire la vettura unicamente con
benzina senza piombo con numero di
ottano (R.O.N.) non inferiore a 95,
conforme alla specifica europea EN228.
In particolare, il motore di Alfa 4C è stato
progettato per rispettare tutti i limiti di
emissione e contemporaneamente
garantire i minimi consumi e le massime
prestazioni utilizzando benzine senza
biombo di qualità premium con numero di
ottano (R.O.N.) 98 o superiore.
Per non danneggiare la marmitta
catalitica non mettere mai, neppure in
casi di emergenza, anche una minima
quantità di benzina con piombo.
AVVERTENZA Una marmitta catalitica
inefficiente comporta emissioni nocive
allo scarico con conseguente
inquinamento dell’ambiente.
RIFORNIBILITÀ
Per garantire il completo rifornimento del
serbatoio, effettuare due operazioni di
rabbocco dopo il primo scatto della
pistola erogatrice. Evitare ulteriori
operazioni di rabbocco che potrebbero
causare anomalie al sistema di
alimentazione.
PROCEDURA DI RIFORNIMENTO
La vettura è dotata del dispositivo
"Fast Fuel", integrato con l'imboccatura
del serbatoio combustibile; esso si apre e
si richiude automaticamente
all'inserimento/estrazione della pistola
erogatrice.
Il "Fast Fuel" è dotato di un inibitore che
impedisce il rifornimento con
combustibile non corretto.
La procedura di rifornimento di seguito
descritta è illustrata sulla targhetta
fig. 51 ubicata all'interno dello sportello
combustibile. Sulla targhetta è inoltre
riportato il tipo di combustibile
(UNLEADED FUEL=benzina).
Procedura
❒ aprire lo sportello 1 fig. 52 tirandolo
verso l'esterno;
❒ inserire l'erogatore nel bocchettone e
procedere al rifornimento;
❒ a rifornimento ultimato, prima di
rimuovere l'erogatore, attendere almeno
10 secondi per consentire al
combustibile di defluire all'interno del
serbatoio;
❒ estrarre quindi l'erogatore dal
bocchettone e successivamente chiudere
lo sportello 1.
Lo sportello è provvisto di una cuffia
parapolvere 2 che, a sportello chiuso,
impedisce il deposito di impurità e
polvere all'estremità del bocchettone.
82) 83) 84)
51A0L0045

AVVIAMENTO E GUIDA
80
Rifornimento di emergenza
Nel caso in cui la vettura sia rimasta
senza combustibile oppure il circuito di
alimentazione sia completamente vuoto,
per introdurre nuovamente il
combustibile nel serbatoio procedere
come segue:
❒ prelevare l'apposito imbuto fig. 53 dal
kit attrezzi ubicato nel bagagliaio;
❒ aprire lo sportello 1 fig . 52 tirandolo
verso l'esterno;
❒ inserire l'imbuto nel bocchettone,
come illustrato in fig. 53 e procedere al
rifornimento;
❒ a rifornimento ultimato rimuovere
l'imbuto e richiudere lo sportello;
❒ reinserire infine l'imbuto all'interno
della sua custodia e riporlo nel bagagliaio.
52A0L0046
AVVERTENZA L’eventuale lavaggio del
vano bocchettone mediante una lancia ad
alta pressione deve avvenire ad una
distanza di almeno 20 cm.
Combustibili - Identificazione della
compatibilità dei veicoli Simbolo
grafico per l'informazione dei
consumatori in accordo alla specifica
EN16942
I simboli di seguito riportati facilitano il
riconoscimento della corretta tipologia di
combustibile da impiegare sulla propria
vettura.
Prima di procedere con il rifornimento,
verificare i simboli posti all’interno dello
sportello bocchettone combustibile
(ove presente) e confrontarli con il
simbolo riportato sulla pompa di
rifornimento (ove presente).
53A0L0151
82)Non apporre all'estremità del
bocchettone nessun oggetto/tappo
rispetto a quanto previsto sulla vettura.
L'utilizzo di oggetti/tappi non conformi
potrebbero causare aumenti di pressione
all'interno del serbatoio, creando
condizioni di pericolo.
83) Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d'incendio. Evitare anche
di avvicinarsi troppo al bocchettone con il
viso, per non inalare vapori nocivi.
84)Non utilizzare il telefono cellulare in
prossimità della pompa di rifornimento
combustibile: possibile rischio di incendio.
ATTENZIONE
E5: Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specifica EN228
E10: Benzina senza piombo contenente
fino al 3,7% (m/m) di ossigeno e con
etanolo massimo del 10,0% (V/V)
conforme alla specifica EN228

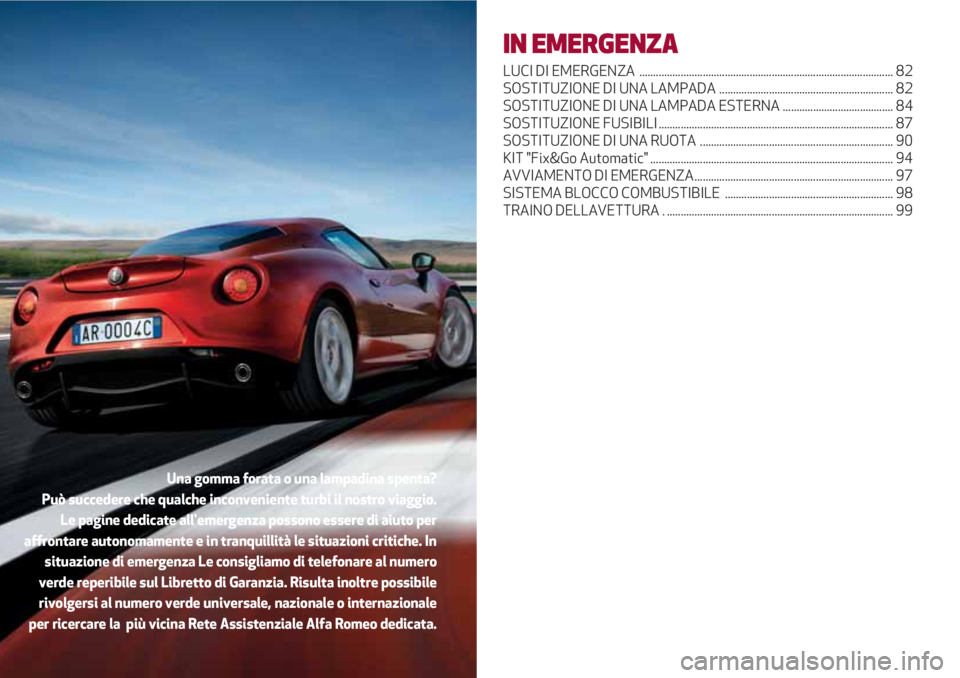

IN EMERGENZA
LUCI DI EMERGENZA ............................................................................................ 82
SOSTITUZIONE DI UNA LAMPADA ............................................................... 82
SOSTITUZIONE DI UNA LAMPADA ESTERNA ........................................ 84
SOSTITUZIONE FUSIBILI ..................................................................................... 87
SOSTITUZIONE DI UNA RUOTA ...................................................................... 90
KIT "Fix&Go Automatic" ........................................................................................ 94
AVVIAMENTO DI EMERGENZA........................................................................ 97
SISTEMA BLOCCO COMBUSTIBILE ............................................................. 98
TRAINO DELLAVETTURA . .................................................................................. 99
Una gomma forata o una lampadina spenta?
Può succedere che qualche inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza possono essere di aiuto per
affrontare autonomamente e in tranquillità le situazioni critiche. In
situazione di emergenza Le consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia. Risulta inoltre possibile
rivolgersi al numero verde universale, nazionale o internazionale
per ricercare la più vicina Rete Assistenziale Alfa Romeo dedicata.

IN EMERGENZA
82

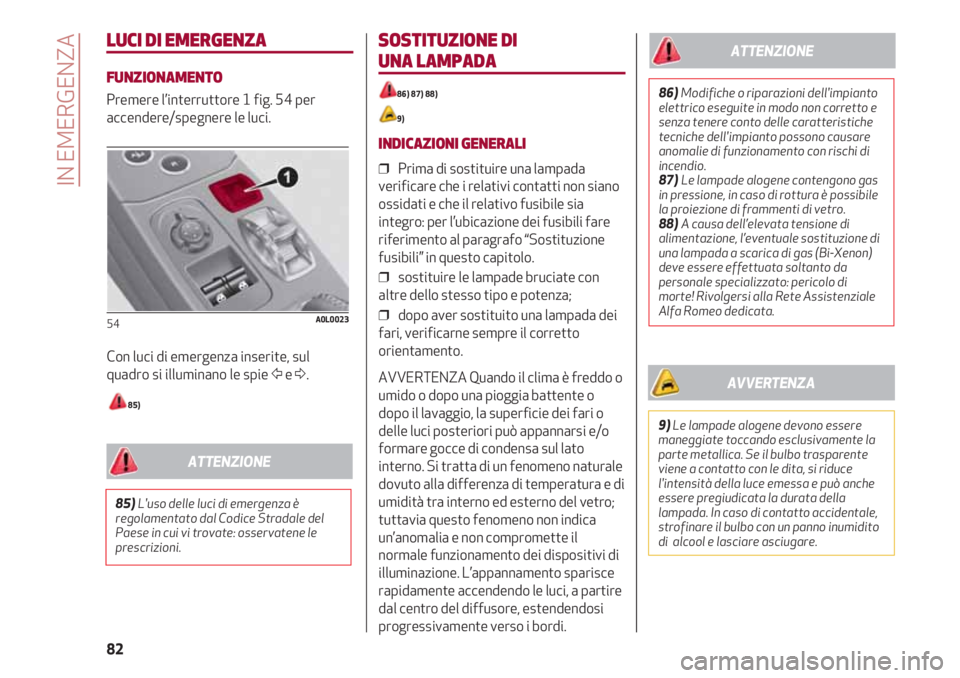

LUCI DI EMERGENZA
FUNZIONAMENTO
Premere l’interruttore 1 fig. 54 per
accendere/spegnere le luci.
Con luci di emergenza inserite, sul
quadro si illuminano le spie Ÿe Δ.
85)
54A0L0023
SOSTITUZIONE DI
UNA LAMPADA
86) 87) 88)
9)
INDICAZIONI GENERALI
❒ Prima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati e che il relativo fusibile sia
integro: per l’ubicazione dei fusibili fare
riferimento al paragrafo “Sostituzione
fusibili” in questo capitolo.
❒ sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
❒ dopo aver sostituito una lampada dei
fari, verificarne sempre il corretto
orientamento.
AVVERTENZA Quando il clima è freddo o
umido o dopo una pioggia battente o
dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno naturale
dovuto alla differenza di temperatura e di
umidità tra interno ed esterno del vetro;
tuttavia questo fenomeno non indica
un’anomalia e non compromette il
normale funzionamento dei dispositivi di
illuminazione. L’appannamento sparisce
rapidamente accendendo le luci, a partire
dal centro del diffusore, estendendosi
progressivamente verso i bordi.
85)L'uso delle luci di emergenza è
regolamentato dal Codice Stradale del
Paese in cui vi trovate: osservatene le
prescrizioni.
ATTENZIONE
86)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto possono causare
anomalie di funzionamento con rischi di
incendio.
87) Le lampade alogene contengono gas
in pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
88) A causa dell’elevata tensione di
alimentazione, l’eventuale sostituzione di
una lampada a scarica di gas (Bi-Xenon)
deve essere effettuata soltanto da
personale specializzato: pericolo di
morte! Rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata.
ATTENZIONE
9)Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, si riduce
l'intensità della luce emessa e può anche
essere pregiudicata la durata della
lampada. In caso di contatto accidentale,
strofinare il bulbo con un panno inumidito
di alcool e lasciare asciugare.
AVVERTENZA

83

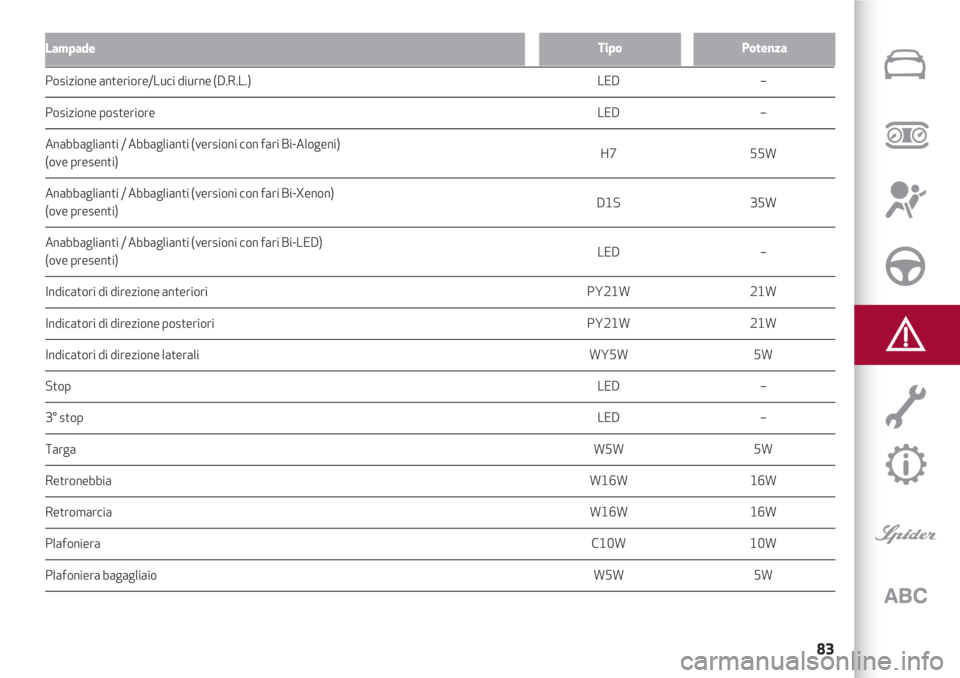

LampadePotenzaTipo
Posizione anteriore/Luci diurne (D.R.L.) LED –
Posizione posterioreLED –
Anabbaglianti / Abbaglianti (versioni con fari Bi-Alogeni)
H7 55W
(ove presenti)
Anabbaglianti / Abbaglianti (versioni con fari Bi-Xenon)
D1S 35W
(ove presenti)
Anabbaglianti / Abbaglianti (versioni con fari Bi-LED)
LED –
(ove presenti)
Indicatori di direzione anteriori PY21W 21W
Indicatori di direzione posteriori PY21W 21W
Indicatori di direzione laterali WY5W 5W
StopLED –
3° stop LED –
Targa W5W 5W
Retronebbia W16W 16W
Retromarcia W16W 16W
Plafoniera C10W 10W
Plafoniera bagagliaioW5W 5W

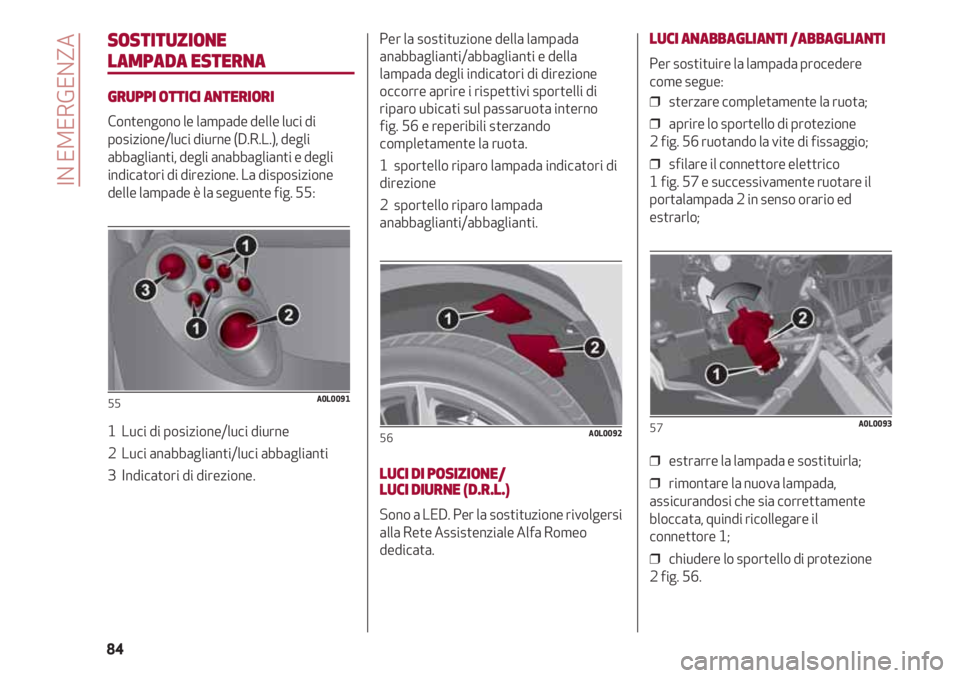

SOSTITUZIONE
LAMPADA ESTERNA
GRUPPI OTTICI ANTERIORI
Contengono le lampade delle luci di
posizione/luci diurne (D.R.L.), degli
abbaglianti, degli anabbaglianti e degli
indicatori di direzione. La disposizione
delle lampade è la seguente fig. 55:
1 Luci di posizione/luci diurne
2 Luci anabbaglianti/luci abbaglianti
3 Indicatori di direzione.
55A0L0091
Per la sostituzione della lampada
anabbaglianti/abbaglianti e della
lampada degli indicatori di direzione
occorre aprire i rispettivi sportelli di
riparo ubicati sul passaruota interno
fig. 56 e reperibili sterzando
completamente la ruota.
1 sportello riparo lampada indicatori di
direzione
2 sportello riparo lampada
anabbaglianti/abbaglianti.
LUCI DI POSIZIONE/
LUCI DIURNE (D.R.L.)
Sono a LED. Per la sostituzione rivolgersi
alla Rete Assistenziale Alfa Romeo
dedicata.
56A0L0092
LUCI ANABBAGLIANTI /ABBAGLIANTI
Per sostituire la lampada procedere
come segue:
❒ sterzare completamente la ruota;
❒ aprire lo sportello di protezione
2 fig. 56 ruotando la vite di fissaggio;
❒ sfilare il connettore elettrico
1 fig. 57 e successivamente ruotare il
portalampada 2 in senso orario ed
estrarlo;
❒ estrarre la lampada e sostituirla;
❒ rimontare la nuova lampada,
assicurandosi che sia correttamente
bloccata, quindi ricollegare il
connettore 1;
❒ chiudere lo sportello di protezione
2 fig. 56.
57A0L0093
IN EMERGENZA
84

85

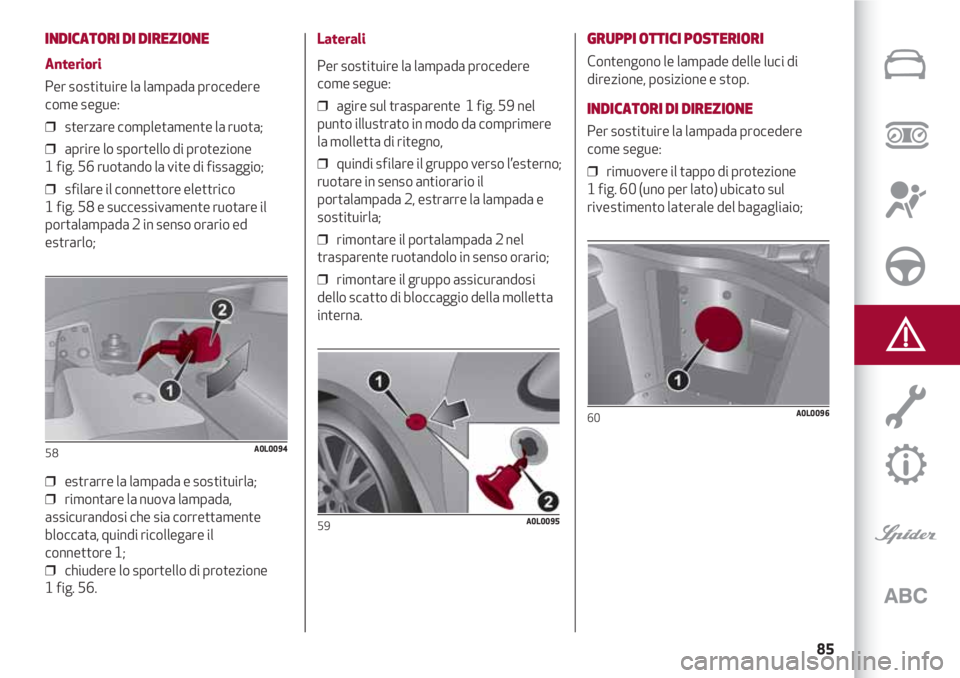

INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada procedere
come segue:
❒ sterzare completamente la ruota;
❒ aprire lo sportello di protezione
1 fig. 56 ruotando la vite di fissaggio;
❒ sfilare il connettore elettrico
1 fig. 58 e successivamente ruotare il
portalampada 2 in senso orario ed
estrarlo;
❒ estrarre la lampada e sostituirla;
❒ rimontare la nuova lampada,
assicurandosi che sia correttamente
bloccata, quindi ricollegare il
connettore 1;
❒ chiudere lo sportello di protezione
1 fig. 56.
58A0L0094
Laterali
Per sostituire la lampada procedere
come segue:
❒ agire sul trasparente 1 fig. 59 nel
punto illustrato in modo da comprimere
la molletta di ritegno,
❒ quindi sfilare il gruppo verso l’esterno;
ruotare in senso antiorario il
portalampada 2, estrarre la lampada e
sostituirla;
❒ rimontare il portalampada 2 nel
trasparente ruotandolo in senso orario;
❒ rimontare il gruppo assicurandosi
dello scatto di bloccaggio della molletta
interna.
59A0L0095
GRUPPI OTTICI POSTERIORI
Contengono le lampade delle luci di
direzione, posizione e stop.
INDICATORI DI DIREZIONE
Per sostituire la lampada procedere
come segue:
❒ rimuovere il tappo di protezione
1 fig. 60 (uno per lato) ubicato sul
rivestimento laterale del bagagliaio;
60A0L0096

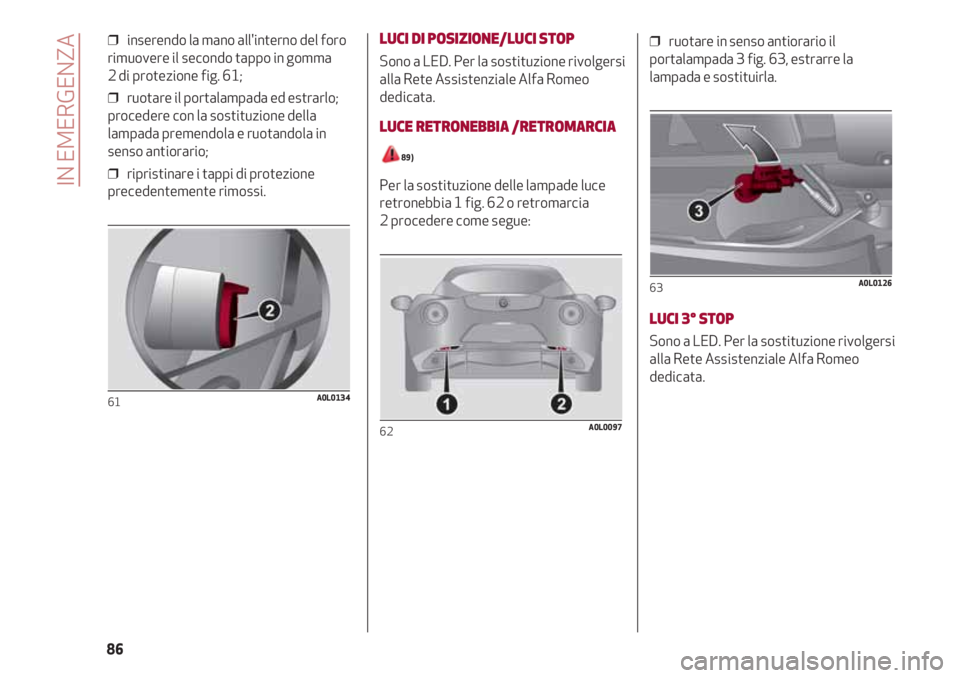

❒ inserendo la mano all'interno del foro
rimuovere il secondo tappo in gomma
2 di protezione fig. 61;
❒ ruotare il portalampada ed estrarlo;
procedere con la sostituzione della
lampada premendola e ruotandola in
senso antiorario;
❒ ripristinare i tappi di protezione
precedentemente rimossi.
61A0L0134
LUCI DI POSIZIONE/LUCI STOP
Sono a LED. Per la sostituzione rivolgersi
alla Rete Assistenziale Alfa Romeo
dedicata.
LUCE RETRONEBBIA /RETROMARCIA
89)
Per la sostituzione delle lampade luce
retronebbia 1 fig. 62 o retromarcia
2 procedere come segue:
62A0L0097
❒ ruotare in senso antiorario il
portalampada 3 fig. 63, estrarre la
lampada e sostituirla.
LUCI 3° STOP
Sono a LED. Per la sostituzione rivolgersi
alla Rete Assistenziale Alfa Romeo
dedicata.
63A0L0126
IN EMERGENZA
86
