Page 145 of 156
143
DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione.
L'altezza si intende a vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 110 dm
3
121A0L0205
BACDEFGHL
3990 864 2380 746 1189 1639 1868 1606 2090
Page 146 of 156
SPIDER
144
PRESTAZIONI
Velocità massima (km/h)Accelerazione da 0-100 km/h (sec.)
1750 Turbo Benzina 257 4,5
Versioni
GENERALITÀ1750 Turbo Benzina
Codice tipo 960A1000
Ciclo Otto
Numero e posizione cilindri 4 in linea
Diametro e corsa stantuffi (mm) 83 x 80,5
Cilindrata totale (cm³) 1742
Rapporto di compressione 9,25 ± 0,25
Potenza massima (CEE) (kW) 177 (*)
Potenza massima (CEE) (CV) 240
- regime corrispondente (giri/min) 6000
Coppia massima (CEE) (Nm) 350 (*)
Coppia massima (CEE) (kgm) 35,7
- regime corrispondente (giri/min) 2100 ÷ 4000
Candele di accensione NGK ILKAR7D6G
Combustibile Benzina verde senza piombo 98 R.O.N. oppure 95 R.O.N. (Specifica EN228)
(*) Valori ottenuti attraverso l'utilizzo di benzina verde senza piombo a 98 R.O.N.
MOTORE
Page 147 of 156
145
Consumi secondo la direttiva europea vigente (litri/100 km) CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
❒ ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana della
vettura;
❒ ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti
accelerazioni in tutte le marce; la velocit. di percorrenza varia da 0 a 120 km/h;
❒ consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo
extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura, livello
di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre situazioni
che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi da quelli rilevati
VersioniUrbano Extraurbano Combinato
1750 Turbo Benzina 10,1 5,1 6,9
Emissioni di CO2 secondo la direttiva europea vigente (g/km)
EMISSIONI DI CO2
I valori di emissione di CO2riportati nella seguente tabella sono riferiti al consumo combinato.
1750 Turbo Benzina 161
Versioni
Page 148 of 156
AVVERTENZE E RACCOMANDAZIONI
ACCENDISIGARI
L’accendisigari raggiunge elevate temperature. Maneggiarlo con cautela ed evitare che venga utilizzato dai bambini: pericolo d’incendio
e/o ustioni.
POSACENERE
Non utilizzare il posacenere come cestino per la carta: potrebbe incendiarsi a contatto con mozziconi di sigaretta.
RUOTE E PNEUMATICI
La tenuta di strada della vettura dipende anche dalla corretta pressione di gonfiaggio degli pneumatici. Una pressione troppo bassa
provoca il surriscaldamento dello pneumatico con possibilità di gravi danni allo pneumatico stesso.
Non effettuare lo scambio di lato degli pneumatici, spostandoli dal lato destro della vettura a quello sinistro e viceversa, onde evitarne
l'inversione del senso di rotazione.
Non effettuare trattamenti di riverniciatura dei cerchi ruote in lega che richiedano utilizzo di temperature superiori a 150°C.
Le caratteristiche meccaniche delle ruote potrebbero essere compromesse.
La vettura è sempre dotata di ruote anteriori e posteriori di dimensione diversa. Non è quindi mai possibile spostare le ruote
dall'anteriore al posteriore e viceversa.
ACCESSORI ACQUISTATI DALL'UTENTE
Prestare attenzione nel montaggio di spoiler aggiuntivi e ruote in lega non di serie: potrebbero ridurre la ventilazione dei freni e quindi la
loro efficienza in condizioni di frenate violente e ripetute, oppure in lunghe discese. Assicurarsi inoltre che nulla (sovratappeti, ecc.)
ostacoli la corsa dei pedali.
MARMITTA CATALITICA
Nel suo funzionamento la marmitta catalitica sviluppa elevate temperature. Non parcheggiare pertanto la vettura su materiale
infiammabile (erba, foglie secche, aghi di pino, ecc.): pericolo di incendio.
ATTENZIONE
Page 149 of 156
Page 150 of 156
Page 151 of 156
149
INDICE ALFABETICO
Abbaglianti .......................................................17
sostituzione lampade............................82
Air bag frontale lato guidatore ...............64
Air bag frontale lato passeggero ...........64
Air bag frontale lato passeggero e
seggiolini bambini ..........................................64
Alfa Romeo Code ...........................................12
Allarme ................................................................11
Alzacristalli elettrici .....................................23
Anabbaglianti ...................................................17
sostituzione lampade ...........................82
Apertura/chiusura bagagliaio .................24
Apertura/chiusura cofano motore........24
Apertura/ chiusura porte ...........................13
Avviamento e guida ......................................67
Avviamento del motore ......................68, 72
Avviamento di emergenza.........................97
Avviamento con batteria
ausiliaria .............................................................97
Avviamento con
manovre ad inerzia ........................................98
Bagagliaio/Cofano motore ......................24
Batteria ............................................................113
consigli per prolungarne
la durata ....................................................114
sostituzione ............................................114
ricarica .......................................................113Bloccaporte ......................................................12
Bloccasterzo ....................................................11
Cambio a doppia frizione TCT.................70
Candele (tipo) ...............................................122
Carrozzeria ....................................................115
garanzia corrosione ............................115
manutenzione ........................................116
protezione dagli agenti
atmosferici ..............................................115
Catene da neve.............................................126
Cerchi ruote e pneumatici ......................123
catene da neve .......................................126
dimensioni................................................123
pneumatici da neve .............................124
Chiavi .......................................................................9
Cinture di sicurezza ......................................57
impiego .........................................................57
Climatizzatore manuale .............................21
Climatizzazione ..............................................20
Codice motore ..............................................121
Cofano motore
(apertura/chiusura) ..............................24/25
Conoscenza del quadro strumenti ........29
Conoscenza della vettura .............................7
Consumo combustibile ............................132
Consumo olio motore ...............................108
Contagiri.....................................................30, 31Controlli periodici .......................................105
Cric (martinetto).............................................90
Cruise Control..................................................75
Da leggere assolutamente ..........................2
Dati per l'identificazione.........................120
marcatura motore................................121
numero telaio .........................................121
targhetta dati di
identificazione .......................................120
targhetta vernice carrozzeria........121
Dati tecnici .....................................................119
Dimensioni......................................................127
Display .................................................................32
Dispositivo "Follow Me Home" ...............17
Dispositivo di avviamento.........................10
bloccasterzo ..............................................11
Emissioni di CO2..........................................133
Fari ........................................................................25
orientamento del fascio
luminoso.......................................................25
regolazione fari all'estero ...................25
Filtro aria.........................................................112
Fix&Go Automatic.........................................94
Fluidi e lubrificanti
(caratteristiche) ..........................................130
Follow Me Home.............................................17
Page 152 of 156

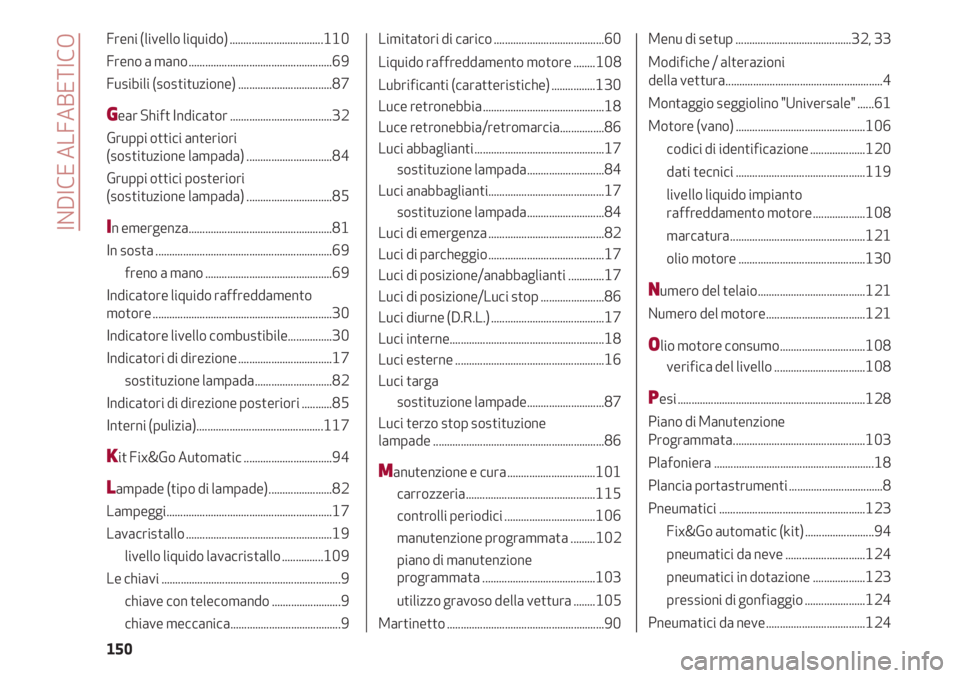

INDICE ALFABETICO
150
Freni (livello liquido) ..................................110
Freno a mano ....................................................69
Fusibili (sostituzione) ..................................87
Gear Shift Indicator .....................................32
Gruppi ottici anteriori
(sostituzione lampada) ...............................84
Gruppi ottici posteriori
(sostituzione lampada) ...............................85
In emergenza....................................................81
In sosta ................................................................69
freno a mano ..............................................69
Indicatore liquido raffreddamento
motore .................................................................30
Indicatore livello combustibile................30
Indicatori di direzione ..................................17
sostituzione lampada............................82
Indicatori di direzione posteriori ...........85
Interni (pulizia)..............................................117
Kit Fix&Go Automatic ................................94
Lampade (tipo di lampade) .......................82
Lampeggi............................................................17
Lavacristallo .....................................................19
livello liquido lavacristallo ...............109
Le chiavi .................................................................9
chiave con telecomando .........................9
chiave meccanica........................................9Limitatori di carico ........................................60
Liquido raffreddamento motore ........108
Lubrificanti (caratteristiche) ................130
Luce retronebbia ............................................18
Luce retronebbia/retromarcia................86
Luci abbaglianti ...............................................17
sostituzione lampada............................84
Luci anabbaglianti..........................................17
sostituzione lampada............................84
Luci di emergenza ..........................................82
Luci di parcheggio ..........................................17
Luci di posizione/anabbaglianti .............17
Luci di posizione/Luci stop .......................86
Luci diurne (D.R.L.) .........................................17
Luci interne........................................................18
Luci esterne ......................................................16
Luci targa
sostituzione lampade............................87
Luci terzo stop sostituzione
lampade ..............................................................86
Manutenzione e cura ................................101
carrozzeria...............................................115
controlli periodici .................................106
manutenzione programmata .........102
piano di manutenzione
programmata .........................................103
utilizzo gravoso della vettura ........105
Martinetto .........................................................90Menu di setup ..........................................32, 33
Modifiche / alterazioni
della vettura.........................................................4
Montaggio seggiolino "Universale" ......61
Motore (vano) ...............................................106
codici di identificazione ....................120
dati tecnici ...............................................119
livello liquido impianto
raffreddamento motore ...................108
marcatura.................................................121
olio motore ..............................................130
Numero del telaio.......................................121
Numero del motore....................................121
Olio motore consumo...............................108
verifica del livello .................................108
Pesi ....................................................................128
Piano di Manutenzione
Programmata................................................103
Plafoniera ..........................................................18
Plancia portastrumenti ..................................8
Pneumatici .....................................................123
Fix&Go automatic (kit) .........................94
pneumatici da neve .............................124
pneumatici in dotazione ...................123
pressioni di gonfiaggio ......................124
Pneumatici da neve....................................124
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
