2020 Alfa Romeo 4C Libretto Uso Manutenzione (in Italian)

127

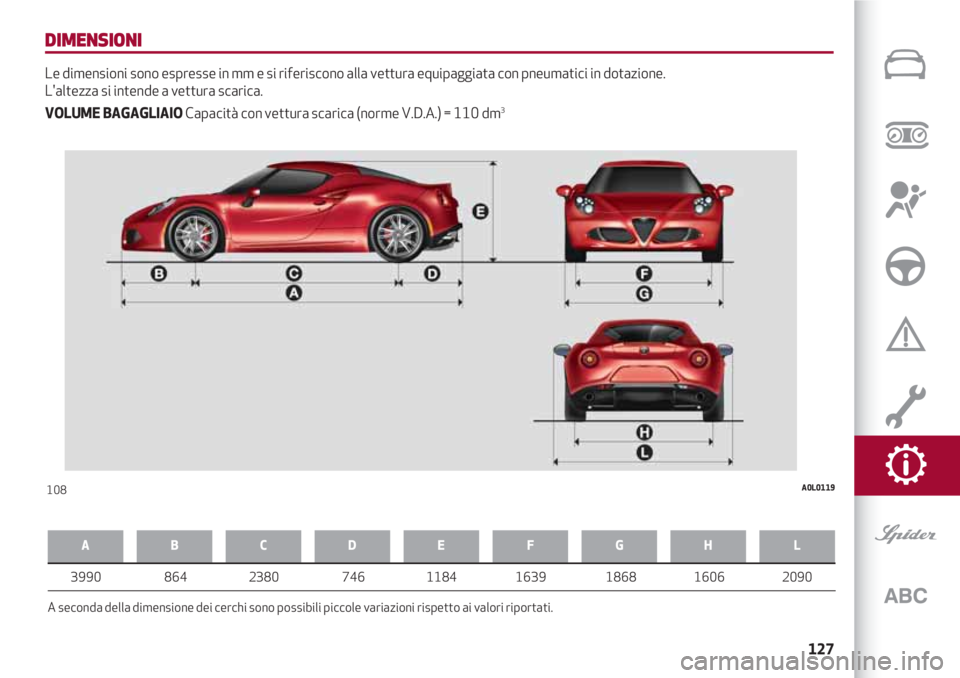

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione.
L'altezza si intende a vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 110 dm
3
108A0L0119
BACDEFGHL
3990 864 2380 746 1184 1639 1868 1606 2090
A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.

DATI TECNICI
128

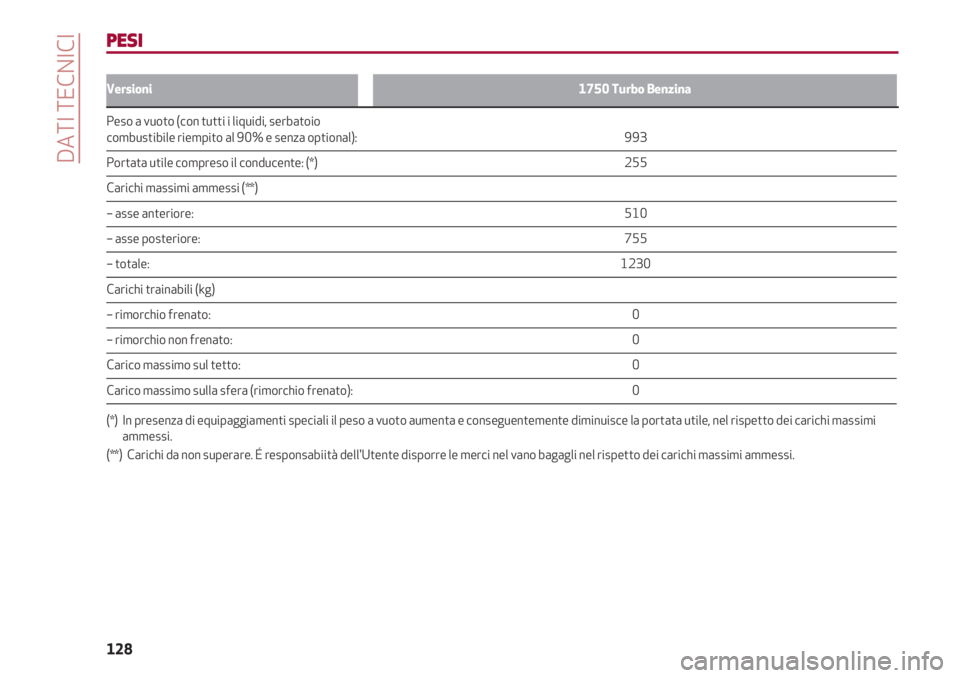

Versioni1750 Turbo Benzina
Peso a vuoto (con tutti i liquidi, serbatoiocombustibile riempito al 90% e senza optional): 993
Portata utile compreso il conducente: (*) 255
Carichi massimi ammessi (**)
– asse anteriore: 510
– asse posteriore: 755
– totale: 1230
Carichi trainabili (kg)
– rimorchio frenato: 0
– rimorchio non frenato: 0
Carico massimo sul tetto: 0
Carico massimo sulla sfera (rimorchio frenato): 0
(*) In presenza di equipaggiamenti speciali il peso a vuoto aumenta e conseguentemente diminuisce la portata utile, nel rispetto dei carichi massimi
ammessi.
(**) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli nel rispetto dei carichi massimi ammessi.
PESI

129
Combustibili prescritti /
Fluidi e lubrificanti originali1750 Turbo Benzina
kglitri

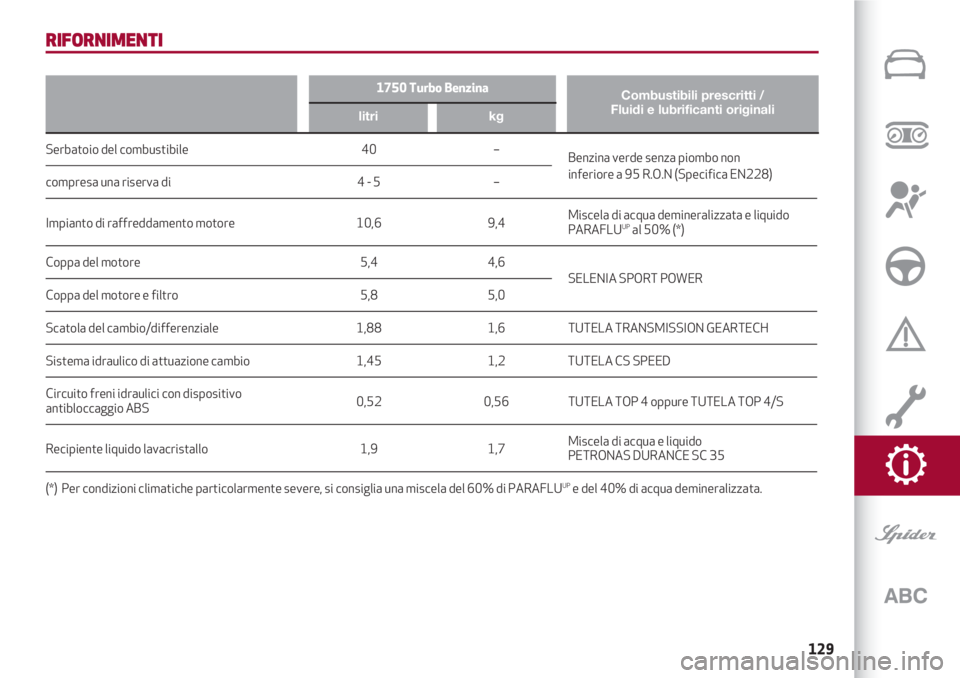

RIFORNIMENTI
Serbatoio del combustibile 40 –
Benzina verde senza piombo non
compresa una riserva di 4 - 5 –inferiore a 95 R.O.N (Specifica EN228)
Impianto di raffreddamento motore 10,6 9,4Miscela di acqua demineralizzata e liquido
PARAFLUUPal 50% (*)
Coppa del motore 5,4 4,6
SELENIA SPORT POWER
Coppa del motore e filtro 5,8 5,0
Scatola del cambio/differenziale 1,88 1,6 TUTELA TRANSMISSION GEARTECH
Sistema idraulico di attuazione cambio 1,45 1,2 TUTELA CS SPEED
Circuito freni idraulici con dispositivo
0,52 0,56 TUTELA TOP 4 oppure TUTELA TOP 4/S
antibloccaggio ABS
Recipiente liquido lavacristallo 1,9 1,7 Miscela di acqua e liquido
PETRONAS DURANCE SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.

DATI TECNICI
130
FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni.
La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
CARATTERISTICHE DEI PRODOTTI
28)
Lubrificante per
motori a benzina
Intervallo di
sostituzione / applicazioniImpiegoCaratteristiche Fluidi e lubrificanti
originali
SAE 5W-40 ACEA C3 / API SN SELENIA SPORT POWER
Contractual Technical
Reference N° F052.H12Secondo Piano
di Manutenzione
Programmata
In casi di emergenza ove non siano disponibili i lubrificanti con le caratteristiche specificate, è consentito utilizzare, per effettuare i rabbocchi,
prodotti con le prestazioni minime ACEA indicate; in questo caso non sono garantite le prestazioni ottimali del motore.Lubrificante sintetico di gradazione
SAE 75W 85 API GL4TUTELA TRANSMISSION
GEARTECH
Contractual Technical
Reference N°F704.C08Cambio automatico TCT
–TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubrificante per attuatore
elettroidraulico
Grasso al bisolfuro di molibdeno per
elevate temperature di utilizzo.
Consistenza NL.G.I. 1-2 TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato ruota
Grasso specifico per giunti omocinetici
a basso coefficiente di attrito.
Consistenza NL.G.I. 0-1TUTELA STAR 700
Contractual Technical
Reference N° F701.C07 Lubrificanti e grassi
per la trasmissione
del moto
Giunti omocinetici lato
differenziale
Specifica
9.55535-GH2
9.55550-MZ3

oppure
MS.90030-M2
9.55550-SA1
oppure
MS.90030-H1
9.55580-GRAS II
9.55580-GRAS II

131

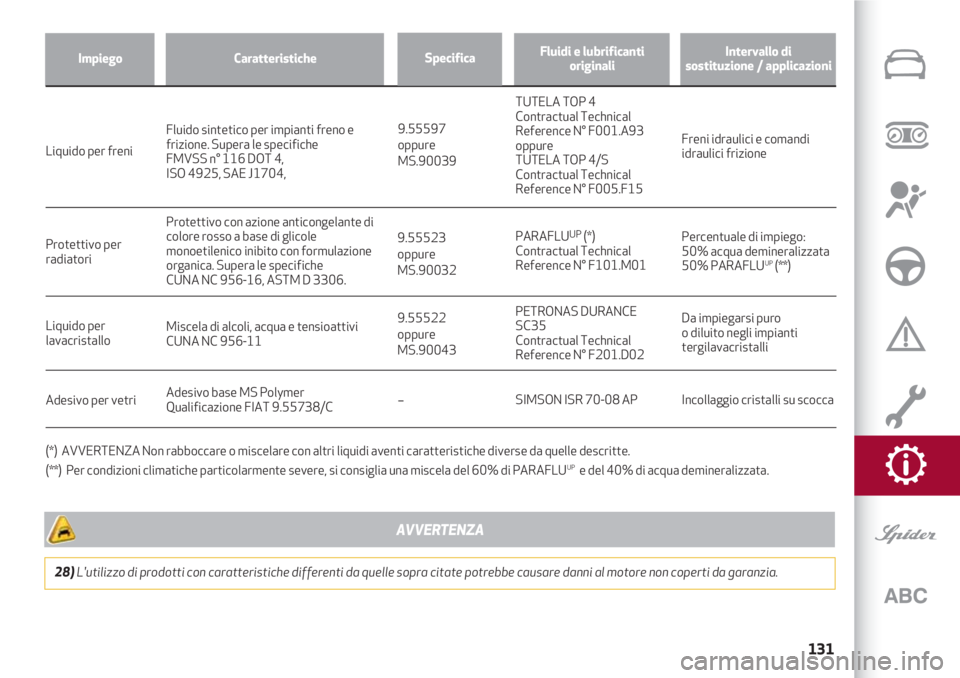

(*) AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata. Fluido sintetico per impianti freno e
frizione. Supera le specifiche
FMVSS n° 116 DOT 4,
ISO 4925, SAE J1704, TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
oppure
TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Freni idraulici e comandi
idraulici frizione
Miscela di alcoli, acqua e tensioattivi
CUNA NC 956-11 PETRONAS DURANCE
SC35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro
o diluito negli impianti
tergilavacristalli Liquido per
lavacristalloProtettivo con azione anticongelante di
colore rosso a base di glicole
monoetilenico inibito con formulazione
organica. Supera le specifiche
CUNA NC 956-16, ASTM D 3306. PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01Percentuale di impiego:
50% acqua demineralizzata
50% PARAFLU
UP(**) Protettivo per
radiatori Liquido per freni
Adesivo per vetriAdesivo base MS Polymer
Qualificazione FIAT 9.55738/CSIMSON ISR 70-08 AP Incollaggio cristalli su scocca
Intervallo di
sostituzione / applicazioniImpiegoCaratteristicheFluidi e lubrificanti
originali
28)L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
AVVERTENZA
Specifica
9.55597
oppure
MS.90039
9.55523

oppure
MS.90032
9.55522
oppure
MS.90043
–

DATI TECNICI
132

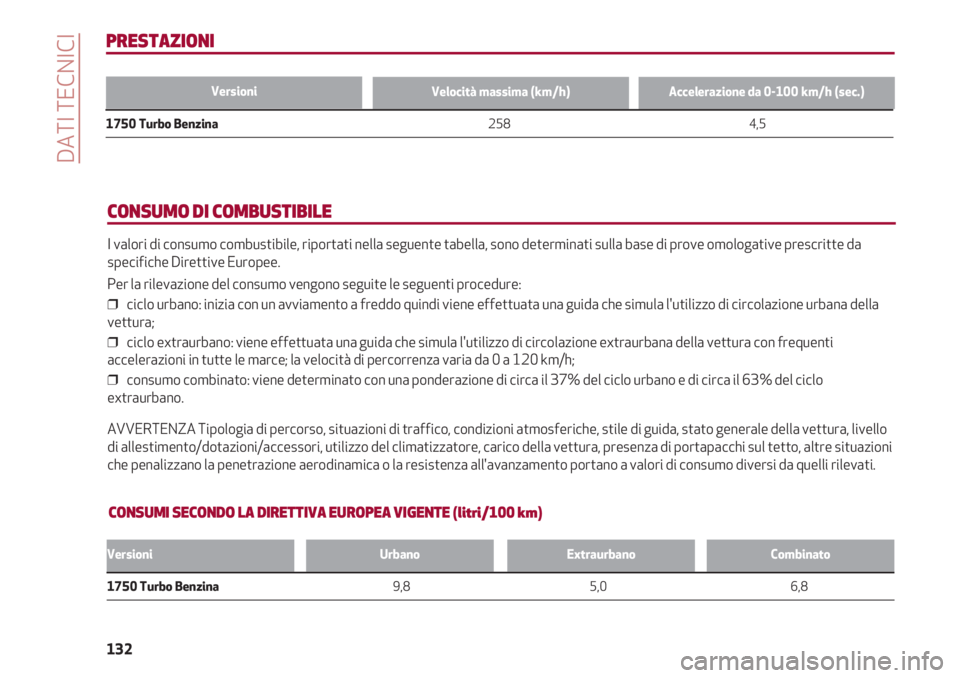

PRESTAZIONI
Velocità massima (km/h)Accelerazione da 0-100 km/h (sec.)
1750 Turbo Benzina 258 4,5
Versioni
CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)
CONSUMO DI COMBUSTIBILE
I valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee.
Per la rilevazione del consumo vengono seguite le seguenti procedure:
❒ ciclo urbano: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana della
vettura;
❒ ciclo extraurbano: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti
accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;
❒ consumo combinato: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo
extraurbano.
AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura, livello
di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre situazioni
che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi da quelli rilevati.
VersioniUrbano Extraurbano Combinato
1750 Turbo Benzina 9,8 5,0 6,8

133

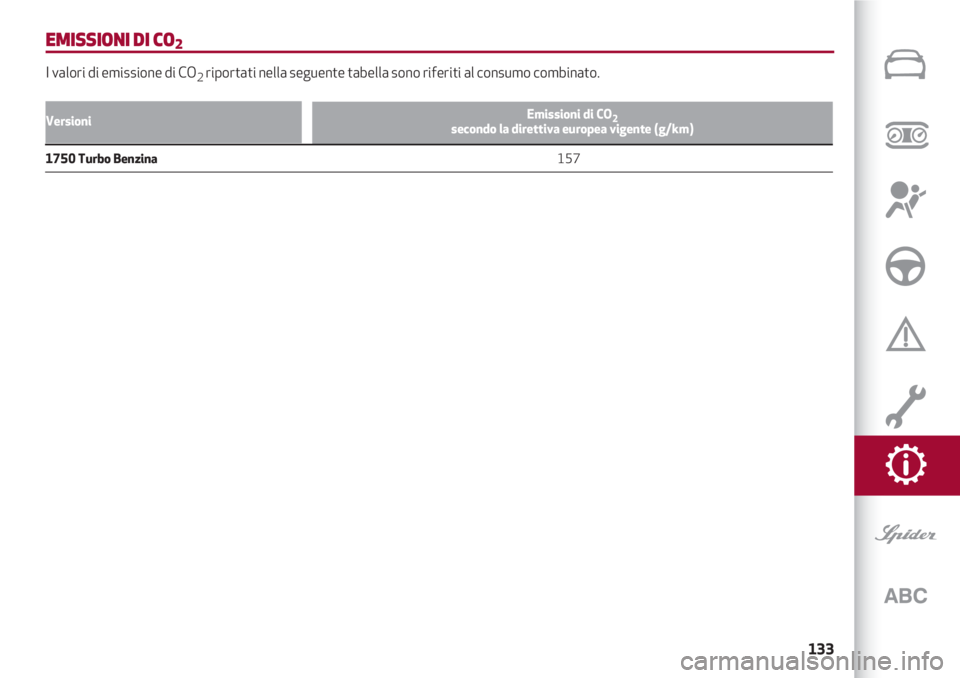

EMISSIONI DI CO2
I valori di emissione di CO2riportati nella seguente tabella sono riferiti al consumo combinato.
Emissioni di CO2secondo la direttiva europea vigente (g/km)
1750 Turbo Benzina 157
Versioni

DATI TECNICI
134

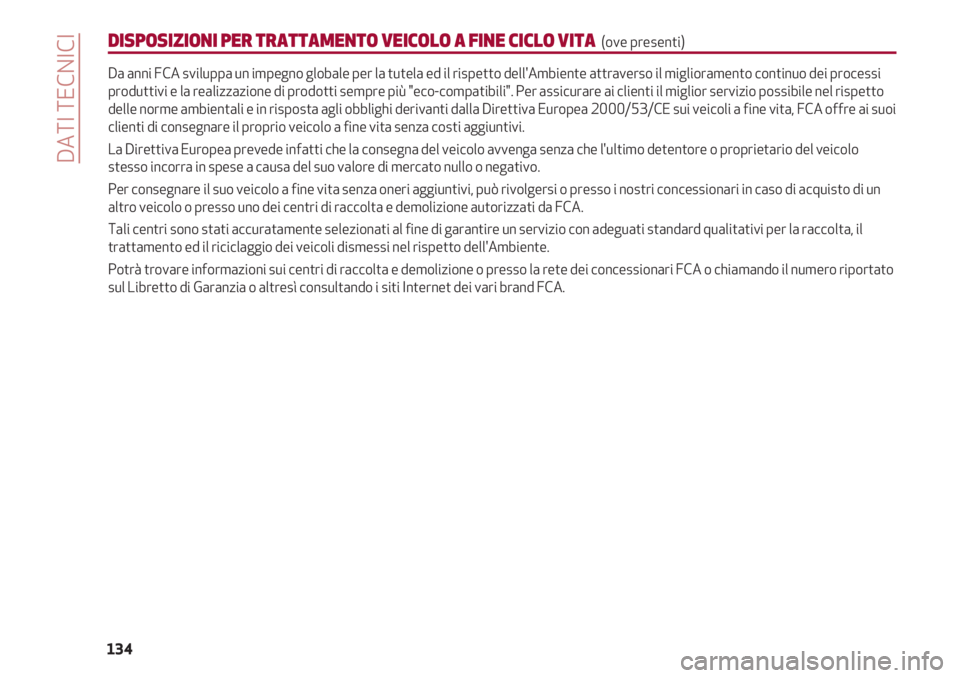

DISPOSIZIONI PER TRATTAMENTO VEICOLO A FINE CICLO VITA (ove presenti)
Da anni FCA sviluppa un impegno globale per la tutela ed il rispetto dell'Ambiente attraverso il miglioramento continuo dei processi
produttivi e la realizzazione di prodotti sempre più "eco-compatibili". Per assicurare ai clienti il miglior servizio possibile nel rispetto
delle norme ambientali e in risposta agli obblighi derivanti dalla Direttiva Europea 2000/53/CE sui veicoli a fine vita, FCA offre ai suoi
clienti di consegnare il proprio veicolo a fine vita senza costi aggiuntivi.
La Direttiva Europea prevede infatti che la consegna del veicolo avvenga senza che l'ultimo detentore o proprietario del veicolo
stesso incorra in spese a causa del suo valore di mercato nullo o negativo.
Per consegnare il suo veicolo a fine vita senza oneri aggiuntivi, può rivolgersi o presso i nostri concessionari in caso di acquisto di un
altro veicolo o presso uno dei centri di raccolta e demolizione autorizzati da FCA.
Tali centri sono stati accuratamente selezionati al fine di garantire un servizio con adeguati standard qualitativi per la raccolta, il
trattamento ed il riciclaggio dei veicoli dismessi nel rispetto dell'Ambiente.
Potrà trovare informazioni sui centri di raccolta e demolizione o presso la rete dei concessionari FCA o chiamando il numero riportato
sul Libretto di Garanzia o altresì consultando i siti Internet dei vari brand FCA.
