2020 Alfa Romeo 4C Instructieboek (in Dutch)

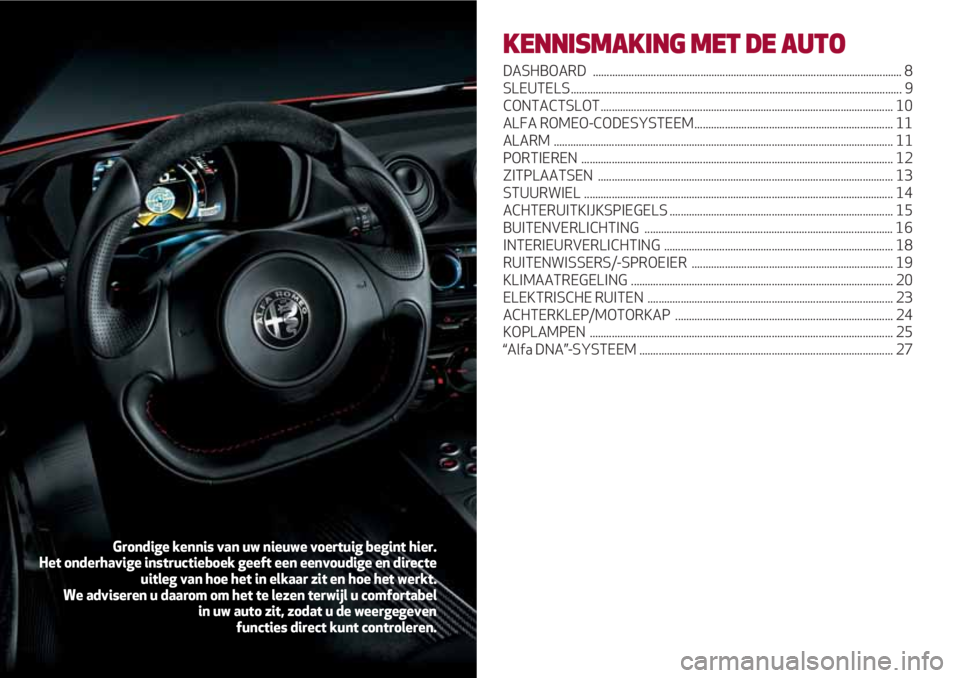

KENNISMAKING MET DE AUTO
DASHBOARD  ................................................................................................................ 8
SLEUTELS........................................................................................................................9
CONTACTSLOT.......................................................................................................... 10
ALFA ROMEO-CODESYSTEEM........................................................................ 11
ALARM ........................................................................................................................... 11
PORTIEREN ................................................................................................................. 12
ZITPLAATSEN ........................................................................................................... 13
STUURWIEL ................................................................................................................ 14
ACHTERUITKIJKSPIEGELS ................................................................................. 15
BUITENVERLICHTING .......................................................................................... 16
INTERIEURVERLICHTING ................................................................................... 18
RUITENWISSERS/-SPROEIER ......................................................................... 19
KLIMAATREGELING ............................................................................................... 20
ELEKTRISCHE RUITEN ......................................................................................... 23
ACHTERKLEP/MOTORKAP ............................................................................... 24
KOPLAMPEN .............................................................................................................. 25
“Alfa DNA”-SYSTEEM ............................................................................................ 27
Grondige kennis van uw nieuwe voertuig begint hier.
Het onderhavige instructieboek geeft een eenvoudige en directe
uitleg van hoe het in elkaar zit en hoe het werkt.
We adviseren u daarom om het te lezen terwijl u comfortabel
in uw auto zit, zodat u de weergegeven
functies direct kunt controleren.

KENNISMAKING MET DE AUTO
8
INSTRUMENTENPANEEL
1. Luchtroosters 2. Linker hendel 3. Instrumentenpaneel 4. Rechterhendel 5. Passagiersairbag 6. Bedieningen op het dashboard
7. Verwarming/klimaatregeling 8. Stuurwiel 9. Bedieningsknoppen
A0L0144

9
DE SLEUTELS
MECHANISCHE SLEUTEL
Werking
De metalen baard 1 fig. 1 activeert:
❒ de contactschakelaar;
❒ de sloten van de portieren.
SLEUTEL MET AFSTANDSBEDIENING(waar aanwezig)
Werking
De metalen baard 1 fig. 2 activeert:
❒ de contactschakelaar;
❒ de sloten van de portieren.
Druk op knop 2 om de metalen baard in/uit
te klappen.
1) 1)
1A0L0005
Portierontgrendeling
Druk kort op de knop Ë:
om de portieren te ontgrendelen en de
plafondverlichting voor een bepaalde tijd
in te schakelen; de richtingaanwijzers
knipperen tweemaal (waar aanwezig).
De portieren worden automatisch
ontgrendeld wanneer de afsluiter van de
brandstoftoevoer in werking treedt.
Als een van de portieren niet goed
gesloten is wanneer de portieren
vergrendeld worden, knippert de led snel
samen met de richtingaanwijzers.
Portiervergrendeling
Druk kort op knop Á:
om de portieren te vergrendelen en de
plafondverlichting uit te schakelen; de
richtingaanwijzers knipperen eenmaal
(waar aanwezig).
2A0L0006
Als een of meerdere portieren open zijn,
worden de portieren niet vergrendeld.
Dit wordt aangegeven door het snel
knipperen van de richtingaanwijzers
(waar aanwezig). De portieren worden
vergrendeld ook als de achterklep open
staat.
Wanneer de portieren van buiten de auto
worden vergrendeld (met de
afstandsbediening), gaat led 1 fig. 3
enkele seconden branden en daarna
knipperen (bewakingsfunctie).
Wanneer de portieren van binnen de auto
worden vergrendeld (door te drukken op
de ≈knop op het dashboard), blijft de
led continu branden.
3A0L0007

CONTACTSLOT
De sleutel kan naar 3 verschillende
standen worden gedraaid, fig. 5:
❒ STOP: motor uit, sleutel kan
verwijderd worden, stuur geblokkeerd.
Sommige elektrische apparaten
(bijv. autoradio, centrale
portiervergrendeling, alarm enz.) kunnen
blijven werken;
❒ MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken;
❒ AVV: motor starten.
Het contactslot is voorzien van een
beveiliging: als de motor bij de eerste
poging niet aanslaat, moet de sleutel
teruggedraaid worden naar de stand
STOP om opnieuw te kunnen starten.
2) 3)
5A0L0010
KENNISMAKING MET DE AUTO
10
SLEUTEL MET AFSTANDSBEDIENING
BATTERIJ VERVANGEN
Procedure
1)
❒ druk op de knop 1 fig. 4 en klap de
metalen baard 2 uit naar de
openingsstand; draai de schroef 3 naar :
met een kleine schroevendraaier;
❒ trek de batterijhouder 4 naar buiten
en vervang de batterij 5 met
inachtneming van de juiste polariteit;
plaats de batterijhouder 4 weer in de
sleutel en draai schroef 3 naar Á.
4A0L0008
1)Druk knop 2 alleen in wanneer de
sleutel ver genoeg van het lichaam (vooral
de ogen) en van voorwerpen
die snel beschadigen (bijvoorbeeld
kleding) is verwijderd. Laat de sleutel
nooit onbewaakt achter om te voorkomen
dat iemand (in het bijzonder kinderen) per
ongeluk op de knop drukt.
BELANGRIJK
1)Gebruikte batterijen kunnen schadelijk
zijn voor het milieu als ze niet op de juiste
wijze als afval verwerkt worden. Ze
moeten overeenkomstig de wet in
speciale bakken gedeponeerd worden. Ze
kunnen ook ingeleverd worden bij het Alfa
Romeo Servicenetwerk dat voor hun
verwerking zal zorgen.
WAARSCHUWINGEN
1)De elektronische onderdelen in de
sleutel kunnen beschadigen als de sleutel
aan sterke schokken wordt blootgesteld.
Om een correcte werking van de
inwendige elektronische componenten te
garanderen, mag de sleutel nooit aan
direct zonlicht blootgesteld worden.
WAARSCHUWINGEN

11
STUURSLOT
Inschakelen
Wanneer de sleutel op STOP staat, de
sleutel verwijderen en het stuurwiel
verdraaien tot het vergrendelt.
Uitschakelen 4) 5)
Draai het stuur enigszins en draai de
contactsleutel naar de stand MAR.
2)Als er geknoeid is aan het contactslot
(bijv. een poging tot diefstal), laat het dan
controleren bij het Alfa Romeo
Servicenetwerk alvorens te gaan rijden.
3)Neem de sleutel altijd mee als het
voertuig wordt verlaten, om te voorkomen
dat iemand onverhoeds gebruik van de
bedieningselementen maakt. Vergeet niet
de elektrische parkeerrem in te schakelen.
Laat kinderen nooit zonder toezicht in het
voertuig achter.
4)After-market werkzaamheden waarbij
wijzigingen van de stuurinrichting of de
stuurkolom betrokken zijn (bijv. bij
montage van een alarmsysteem) zijn ten
strengste verboden. Dergelijke
werkzaamheden kunnen de prestaties
van het systeem, de garantie en de
veiligheid in gevaar brengen waardoor
het voertuig niet meer aan de
typegoedkeuring voldoet.
5)Neem nooit de mechanische sleutel uit
het slot tijdens het rijden. Het stuurwiel
zal automatisch vergrendeld worden
zodra eraan gedraaid wordt. Dit geldt ook
voor auto’s die gesleept worden.
BELANGRIJK
ALFA ROMEO CODE SYSTEEM
De Alfa Romeo Code verhindert
ongeautoriseerd gebruik van het
voertuig, door het starten van de motor
onmogelijk te maken.
Werking
Elke keer dat de motor wordt gestart
door de sleutel naar de stand MAR te
draaien, stuurt de regeleenheid van het
Alfa Romeo CODE systeem een
herkenningscode naar de
motorregeleenheid (PCM) om de
startblokkering uit te schakelen.
Deze code wordt alleen verzonden als de
regeleenheid van het Alfa Romeo CODE
systeem de door de sleutel verstuurde
code herkent.
Elke keer dat de contactsleutel naar de
stand STOP wordt gedraaid, schakelt het
Alfa Romeo CODE-systeem de functies
van de Powertrain Control Module uit.
Inschakeling van waarschuwingslampje
tijdens het rijden
❒ Als het digitale waarschuwingslampje
Ygaat branden, betekent dit dat het
systeem een zelfdiagnose uitvoert (bijv.
bij een spanningsval).
❒ Als het digitale waarschuwingslampje
Yblijft branden, neem dan contact op
met het Alfa Romeo Servicenetwerk.
ALARMSYSTEEM
(waar aanwezig)
WERKING VAN HET ALARM
De inschakeling van het alarm wordt
aangegeven door een akoestisch en een
visueel signaal (het knipperen van de
richtingaanwijzers gedurende enkele
seconden). De inschakelwijzen van het
alarm kunnen variëren naargelang de
markt. Er is een maximum aantal cycli
voorzien voor de geluidssignalen en de
alarmknipperlichten. Wanneer het
maximum is bereikt, gaat het systeem
weer normaal werken.
BELANGRIJK Het alarm is aangepast
door de Fabrikant om te voldoen aan de
eisen in de verschillende landen waar het
voertuig op de markt wordt gebracht.
HET ALARM INSCHAKELEN
Richt, bij gesloten portieren en
achterklep en met de sleutel in de stand
STOP of verwijderd, de sleutel met
afstandsbediening op de auto, druk op de
toets Áen laat de toets los.
Bij bepaalde versies laat het systeem
een geluidssignaal horen en wordt de
portiervergrendeling ingeschakeld.

PORTIEREN
CENTRALE PORTIERVERGRENDELING
De portieren vergrendelen van buitenaf
Druk bij gesloten portieren op de knop Á
van de afstandsbediening of steek en
draai de metalen baard (van de sleutel) in
het slot van het portier. De led 1 fig. 6 op
de knop ≈op het dashboard gaat
branden om aan te geven dat de
portieren vergrendeld zijn.
De portiervergrendeling vindt plaats als
alle portieren gesloten zijn, onafhankelijk
van het feit of de achterklep geopend of
gesloten is.
6A0L0007
Portieren ontgrendelen van buitenaf
Druk op de knop Ëvan de
afstandsbediening of steek en draai de
metalen baard (van de sleutel) in het slot
van het bestuurdersportier.
De portieren ver-/ontgrendelen van
binnenuit
Druk op knop ≈. De knop is voorzien
van een led-lampje dat aangeeft wanneer
de portieren worden ver-/ontgrendeld.
Led aan: portieren vergrendeld.
Led uit: portieren ontgrendeld.
NOODVERGRENDELING
PORTIEREN
Portier passagierszijde
Het passagiersportier is uitgerust met
een inrichting om het portier zonder
stroom te vergrendelen.
KENNISMAKING MET DE AUTO
12
HET ALARM UITSCHAKELEN
Druk op de toets Ë.
BELANGRIJK Als het centrale
portiersvergrendelingssysteem
uitgeschakeld wordt met de metalen
baard van de sleutel, wordt het alarm
niet uitgeschakeld.
HET ALARM UITSLUITEN
Om het diefstalalarm volledig buiten
werking te stellen (bijv. als het voertuig
lang niet wordt gebruikt), het voertuig
afsluiten door de metalen baard van de
sleutel in het slot om te draaien.
VOLUMETRISCHE BEVEILIGING/
HELLINGSHOEKDETECTIE
Om de juiste werking van de beveiliging
te garanderen, de zijruiten volledig
sluiten.
Om de volumetrische beveiliging uit te
schakelen, de contactsleutel twee keer
achter elkaar van STOP naar MAR
draaien, schakel daarna het alarm binnen
15 seconden in, door op de toets Áop de
afstandsbediening te drukken.
Om ook de hellingshoekdetectie uit te
schakelen, de contactsleutel drie keer
achter elkaar van STOP naar MAR
draaien, schakel daarna het alarm binnen
15 seconden in, door op de toets Áop de
afstandsbediening te drukken.

13
STOELEN
INSTELLINGEN
Verstellen in lengterichting
(waar aanwezig)
Trek hendel 1 fig. 8 omhoog en schuif de
stoel naar voren of naar achteren: in de
rijstand moeten de armen op de rand van
het stuurwiel rusten.
6) 7)
8A0L0011
Steek de metalen baard van de
contactsleutel in de behuizing 1 fig. 7 en
draai hem rechtsom, om het portier te
vergrendelen.
Om de werking van de portiersloten weer
te herstellen (alleen als de acculading
hersteld is), als volgt te werk gaan:
❒ druk op de knop Ëvan de
afstandsbediening;
of
❒ druk op de knop ≈voor
portiervergrendeling/-ontgrendeling op
het dashboard;
7A0L0036
of
❒ steek de metalen baard van de
contactsleutel in het slot van het
voorportier;
of
❒ trek aan de binnenhandgreep van het
portier.
Initialisatie mechanisme portier
openen/sluiten
Als de accu is losgekoppeld of als een
zekering is doorgebrand, dan moet het
open-/sluitmechanisme als volgt opnieuw
geïnitialiseerd worden:
❒ sluit alle portieren;
❒ druk op de knop Ëvan de sleutel of op
de knop ≈voor portiervergrendeling/-
ontgrendeling op het dashboard;
❒ druk op de knop Ávan de sleutel of op
de knop ≈voor portiervergrendeling/-
ontgrendeling op het dashboard;

STUURWIEL
Het stuurwiel kan in axiale en verticale
richting versteld worden.
Laat voor het verstellen hendel 1 fig. 10
los, door deze naar voren te duwen
(stand A). Trek na het verstellen hendel 1
naar het stuur (stand B) om hem te
vergrendelen.
9) 10)
10A0L0012
KENNISMAKING MET DE AUTO
14
Hoekverstelling rugleuning(waar aanwezig)
Trek hendel 2 fig. 9 omhoog en stel
tegelijkertijd de hoek van de
rugleuning in.
Vanwege de speciale sportconfiguratie
van de auto, kan de rugleuning in drie
standen worden gezet.
6) 8) 2)
Hoogteverstelling (waar aanwezig)
Om de ideale rijstand te verkrijgen, kan
ook de hoogte van de stoelen worden
afgesteld. Voor deze verstelling is
gebruik van werkplaatsapparatuur
nodig: neem contact op met een Speciaal
Alfa Romeo Servicepunt.
9A0L0117
6)Voer de aanpassingen alleen uit
wanneer de auto stilstaat.
7)Controleer na het loslaten van de
hendel of de stoel goed geblokkeerd is
door te proberen hem naar voren en naar
achteren te schuiven. Als de stoel niet
goed op zijn plaats is vergrendeld zou dat
kunnen leiden tot plotselinge verplaatsing
van de stoel waardoor de bestuurder de
controle over het voertuig verliest.
8)Voor optimale bescherming moet de
rugleuning rechtop gezet worden, moet
men goed tegen de rugleuning aanzitten
en moet de gordel goed aansluiten op de
borst en het bekken.
BELANGRIJK
2)De stoffen bekleding van de stoelen is
ontworpen om bestand te zijn tegen
slijtage op de lange termijn, onder
normale gebruiksomstandigheden van de
auto.
Er moeten wel enkele
voorzorgsmaatregelen getroffen worden.
Vermijd excessief schuren tegen
kledingaccessoires zoals metalen gespen
en klittenband die, als ze veel druk
uitoefenen in een klein gebied, zouden
kunnen afbreken, met beschadiging van
de bekleding als gevolg.
BELANGRIJK
A
B
