2019 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

168
Proace_Verso_de_Chap05_securite_ed01-2019

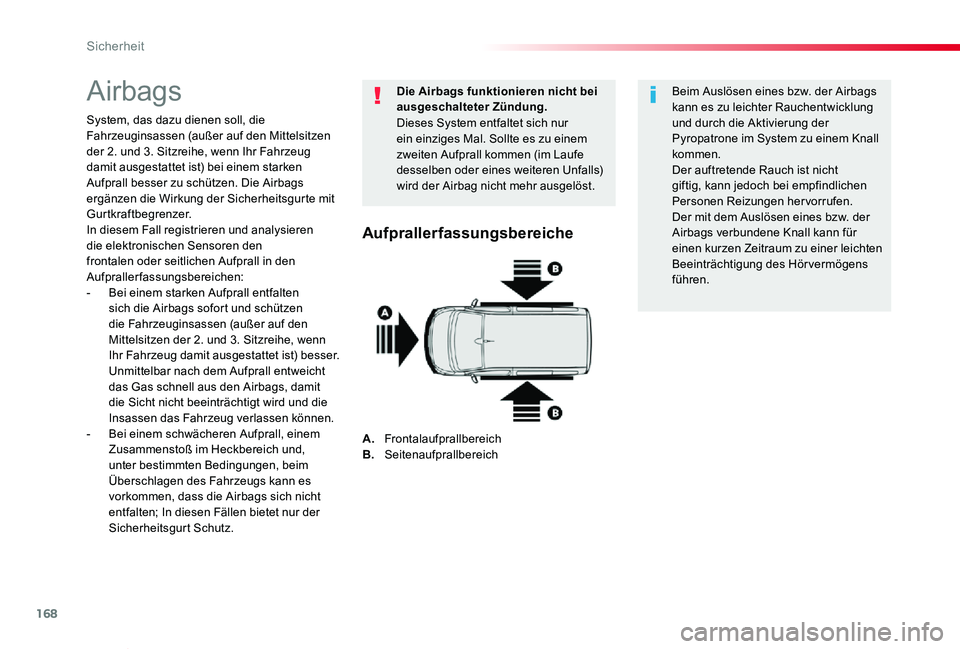

Airbags
System, das dazu dienen soll, die Fahrzeuginsassen (außer auf den Mittelsitzen der 2. und 3. Sitzreihe, wenn Ihr Fahrzeug damit ausgestattet ist) bei einem starken Aufprall besser zu schützen. Die Airbags ergänzen die Wirkung der Sicherheitsgurte mit Gurtkraftbegrenzer.In diesem Fall registrieren und analysieren die elektronischen Sensoren den frontalen oder seitlichen Aufprall in den Aufprallerfassungsbereichen:- Bei einem starken Aufprall entfalten sich die Airbags sofort und schützen die Fahrzeuginsassen (außer auf den Mittelsitzen der 2. und 3. Sitzreihe, wenn Ihr Fahrzeug damit ausgestattet ist) besser. Unmittelbar nach dem Aufprall entweicht das Gas schnell aus den Airbags, damit die Sicht nicht beeinträchtigt wird und die Insassen das Fahrzeug verlassen können.- Bei einem schwächeren Aufprall, einem
Zusammenstoß im Heckbereich und, unter bestimmten Bedingungen, beim Überschlagen des Fahrzeugs kann es vorkommen, dass die Airbags sich nicht entfalten; In diesen Fällen bietet nur der Sicherheitsgurt Schutz.
Die Airbags funktionieren nicht bei ausgeschalteter Zündung.
Dieses System entfaltet sich nur ein einziges Mal. Sollte es zu einem zweiten Aufprall kommen (im Laufe desselben oder eines weiteren Unfalls) wird der Airbag nicht mehr ausgelöst.
Beim Auslösen eines bzw. der Airbags kann es zu leichter Rauchentwicklung und durch die Aktivierung der Pyropatrone im System zu einem Knall kommen.Der auftretende Rauch ist nicht giftig, kann jedoch bei empfindlichen Personen Reizungen hervorrufen.Der mit dem Auslösen eines bzw. der Airbags verbundene Knall kann für einen kurzen Zeitraum zu einer leichten Beeinträchtigung des Hörvermögens führen.
Aufprallerfassungsbereiche
A. Frontalaufprallbereich
B. Seitenaufprallbereich
Sicherheit

169
Proace_Verso_de_Chap05_securite_ed01-2019

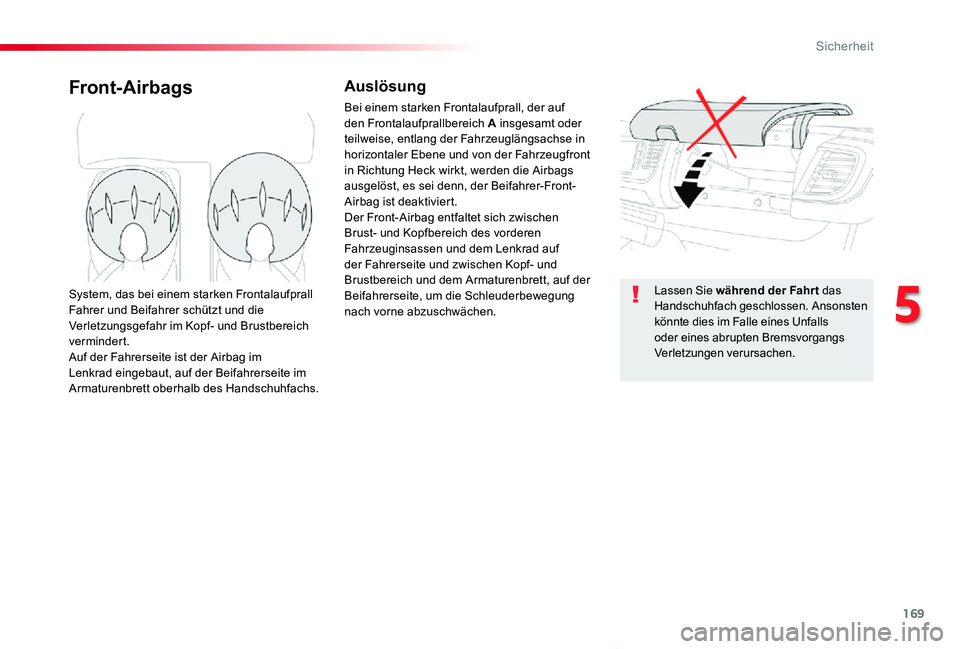

Front-AirbagsAuslösung
Bei einem starken Frontalaufprall, der auf den Frontalaufprallbereich A insgesamt oder teilweise, entlang der Fahrzeuglängsachse in horizontaler Ebene und von der Fahrzeugfront in Richtung Heck wirkt, werden die Airbags ausgelöst, es sei denn, der Beifahrer-Front-Airbag ist deaktiviert.Der Front-Airbag entfaltet sich zwischen Brust- und Kopfbereich des vorderen
Fahrzeuginsassen und dem Lenkrad auf der Fahrerseite und zwischen Kopf- und Brustbereich und dem Armaturenbrett, auf der Beifahrerseite, um die Schleuderbewegung nach vorne abzuschwächen.
System, das bei einem starken Frontalaufprall Fahrer und Beifahrer schützt und die Verletzungsgefahr im Kopf- und Brustbereich vermindert.Auf der Fahrerseite ist der Airbag im Lenkrad eingebaut, auf der Beifahrerseite im Armaturenbrett oberhalb des Handschuhfachs.
Lassen Sie während der Fahrt das Handschuhfach geschlossen. Ansonsten könnte dies im Falle eines Unfalls oder eines abrupten Bremsvorgangs Verletzungen verursachen.
5
Sicherheit

170
Proace_Verso_de_Chap05_securite_ed01-2019

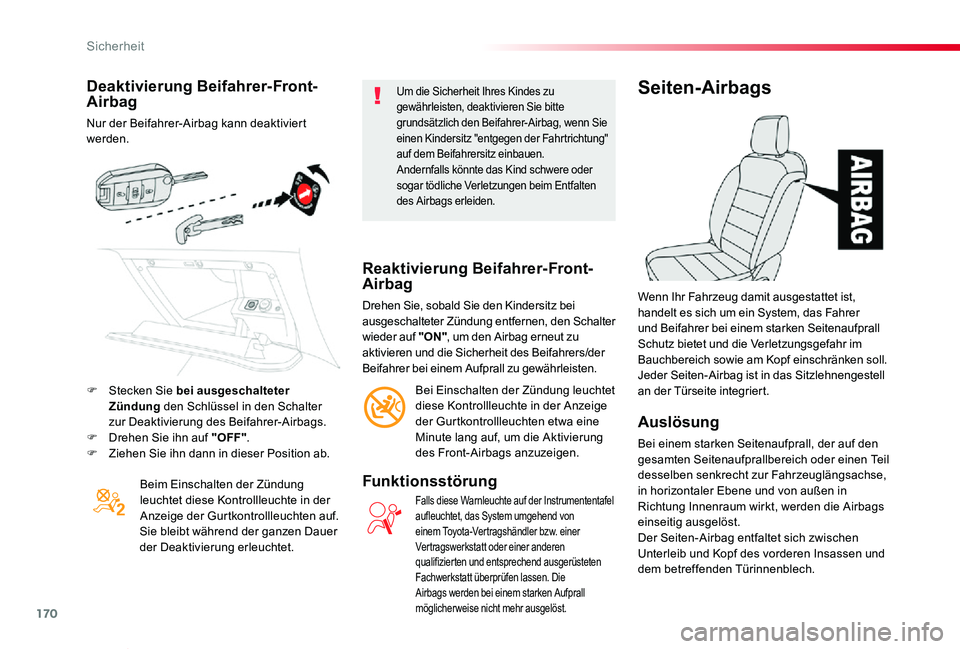

Deaktivierung Beifahrer-Front-Airbag
Nur der Beifahrer-Airbag kann deaktiviert werden.
Beim Einschalten der Zündung leuchtet diese Kontrollleuchte in der Anzeige der Gurtkontrollleuchten auf. Sie bleibt während der ganzen Dauer
der Deaktivierung erleuchtet.
Um die Sicherheit Ihres Kindes zu gewährleisten, deaktivieren Sie bitte grundsätzlich den Beifahrer-Airbag, wenn Sie einen Kindersitz "entgegen der Fahrtrichtung" auf dem Beifahrersitz einbauen.Andernfalls könnte das Kind schwere oder sogar tödliche Verletzungen beim Entfalten des Airbags erleiden.
Reaktivierung Beifahrer-Front-Airbag
Drehen Sie, sobald Sie den Kindersitz bei ausgeschalteter Zündung entfernen, den Schalter wieder auf "ON", um den Airbag erneut zu aktivieren und die Sicherheit des Beifahrers/der Beifahrer bei einem Aufprall zu gewährleisten.
Bei Einschalten der Zündung leuchtet diese Kontrollleuchte in der Anzeige der Gurtkontrollleuchten etwa eine Minute lang auf, um die Aktivierung des Front-Airbags anzuzeigen.
Funktionsstörung
Falls diese Warnleuchte auf der Instrumententafel aufleuchtet, das System umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen lassen. Die Airbags werden bei einem starken Aufprall möglicher weise nicht mehr ausgelöst.
Seiten-Airbags
Auslösung
Bei einem starken Seitenaufprall, der auf den
gesamten Seitenaufprallbereich oder einen Teil desselben senkrecht zur Fahrzeuglängsachse, in horizontaler Ebene und von außen in Richtung Innenraum wirkt, werden die Airbags einseitig ausgelöst.Der Seiten-Airbag entfaltet sich zwischen Unterleib und Kopf des vorderen Insassen und dem betreffenden Türinnenblech.
Wenn Ihr Fahrzeug damit ausgestattet ist, handelt es sich um ein System, das Fahrer und Beifahrer bei einem starken Seitenaufprall Schutz bietet und die Verletzungsgefahr im Bauchbereich sowie am Kopf einschränken soll.Jeder Seiten-Airbag ist in das Sitzlehnengestell an der Türseite integriert.F Stecken Sie bei ausgeschalteter Zündung den Schlüssel in den Schalter zur Deaktivierung des Beifahrer-Airbags.F Drehen Sie ihn auf "OFF".
F Ziehen Sie ihn dann in dieser Position ab.
Sicherheit

171
Proace_Verso_de_Chap05_securite_ed01-2019
Wenn Ihr Fahrzeug damit ausgestattet ist, handelt es sich um ein System, das zum besseren Schutz der Insassen (außer auf den Mittelsitzen) bei einem starken seitlichen Aufprall beiträgt und die Verletzungsgefahr auf die Seite des Kopfes beschränken soll.Jeder Kopf-Airbag ist in die Streben und den oberen Teil des Fahrgastraums eingelassen.
Auslösung
Bei einem leichten Aufprall oder Zusammenstoß an der Seite des Fahrzeugs oder beim Überschlagen werden die Airbags möglicher weise nicht ausgelöst.Bei einem Heck- oder Frontalaufprall wird keiner der Seiten-Airbags ausgelöst.
Falls diese Warnleuchte auf der Instrumententafel aufleuchtet, das System umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen lassen.
Funktionsstörung
Kopf-Airbags (2. und 3. Sitzreihe)
Die Airbags werden bei einem starken Aufprall möglicher weise nicht mehr ausgelöst.
Bei einem starken seitlichen Aufprall, der auf den gesamten Seitenaufprallbereich B oder einen Teil desselben senkrecht zur Fahrzeuglängsachse, in horizontaler Ebene und von außen in Richtung Innenraum wirkt, wird der Airbag ausgelöst.Der Kopf-Airbag entfaltet sich zwischen dem vorderen oder hinteren Insassen und den Seitenscheiben.
5
Sicherheit

172
Proace_Verso_de_Chap05_securite_ed01-2019
Setzen Sie sich normal und aufrecht hin.Schnallen Sie sich mit dem Sicherheitsgurt an und achten Sie auf den richtigen Sitz des Gurtes.Achten Sie darauf, dass sich nichts zwischen den Insassen und den Airbags befindet (Kinder, Tiere, Gegenstände); kleben und befestigen Sie nichts auf bzw. in der Nähe der Airbag-Austrittsstelle, dies könnte bei der Auslösung Verletzungen verursachen.Nehmen Sie niemals Änderungen an der Originalausstattung Ihres Fahrzeugs vor, insbesondere nicht in der direkten Umgebung der Airbags.Auf den Airbag-Abdeckungen dür fen weder Aufkleber noch sonstige Gegenstände befestigt werden.Sämtliche Arbeiten am Airbagsystem müssen von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt ausgeführt werden.Selbst bei Einhaltung aller genannten Vorsichtsmaßnahmen kann die Gefahr von Verletzungen bzw. leichten Verbrennungen an Kopf, Oberkörper oder Armen beim Auslösen eines Airbags nicht ausgeschlossen werden.
Seiten-Airbags
Ziehen Sie nur zugelassene Bezüge über die Sitze, die das Auslösen der Seiten-Airbags nicht beeinträchtigen. Informationen über geeignete Sitzabdeckungen für Ihr Fahrzeug bekommen Sie von jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt,Zusätzliche Informationen zum Thema Zubehör finden Sie im entsprechenden Abschnitt.Befestigen Sie niemals etwas an den Rückenlehnen der Sitze (Kleidungsstücke, etc.) und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des Seiten-Airbags Verletzungen am Oberkörper oder am Arm entstehen.Rücken Sie mit dem Oberkörper nicht näher an die Tür als nötig.
Der Airbag füllt sich nahezu augenblicklich (innerhalb einiger Millisekunden) und entleert sich daraufhin ebenso schnell wieder, wobei die warmen Gase durch dafür vorgesehene Öffnungen entweichen.
Front-Airbags
Halten Sie das Lenkrad beim Fahren nicht an den Speichen und legen Sie die Hände nicht auf das Mittelteil des Lenkrads.Legen Sie auf der Beifahrerseite die Füße nicht auf das Armaturenbrett.Rauchen Sie nicht, da beim Entfalten der Airbags durch die Zigarette oder Pfeife Verbrennungen oder Verletzungen verursacht werden können.Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren oder heftigen Stößen aussetzen.Befestigen oder kleben Sie nichts weder an das Lenkrad noch an das Armaturenbrett; dies könnte Verletzungen beim Entfalten des Airbags verursachen.

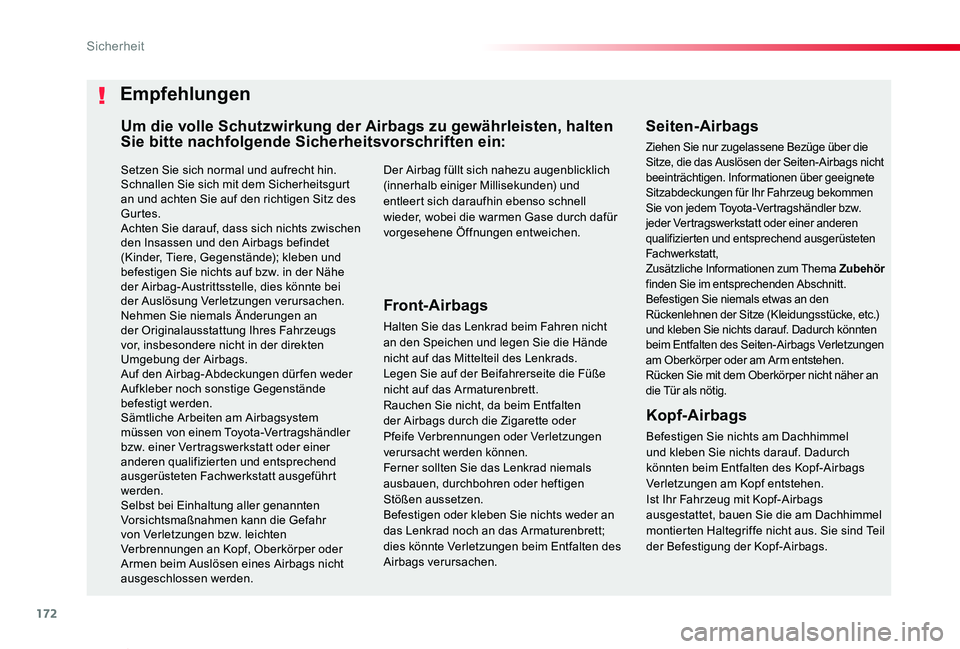

Empfehlungen
Um die volle Schutzwirkung der Airbags zu gewährleisten, halten Sie bitte nachfolgende Sicherheitsvorschriften ein:
Kopf-Airbags
Befestigen Sie nichts am Dachhimmel und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des Kopf-Airbags Verletzungen am Kopf entstehen.Ist Ihr Fahrzeug mit Kopf-Airbags ausgestattet, bauen Sie die am Dachhimmel montierten Haltegriffe nicht aus. Sie sind Teil der Befestigung der Kopf-Airbags.
Sicherheit

173
Proace_Verso_de_Chap05_securite_ed01-2019

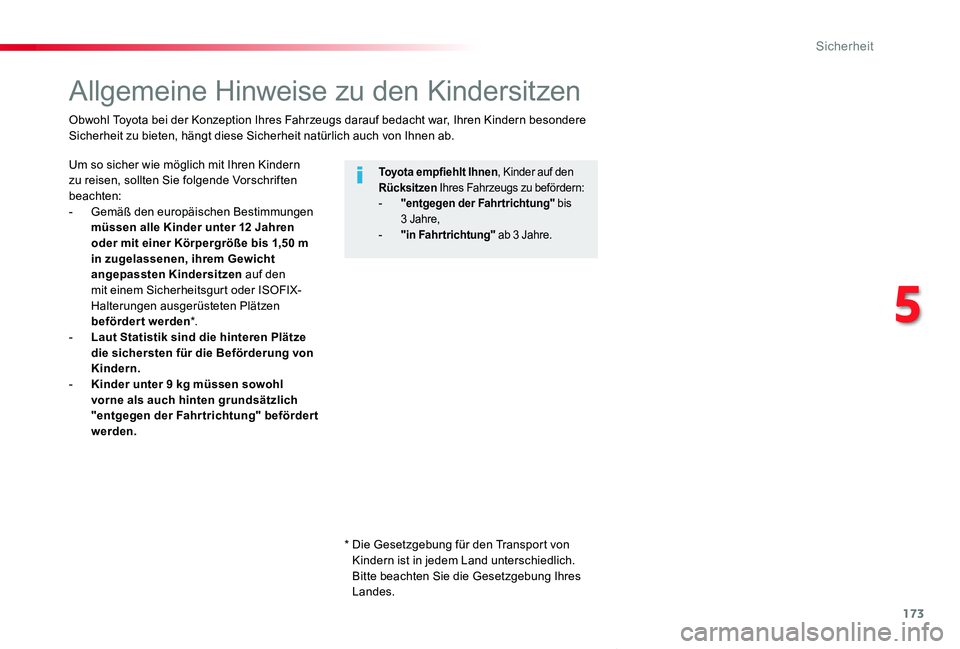

Allgemeine Hinweise zu den Kindersitzen
Um so sicher wie möglich mit Ihren Kindern zu reisen, sollten Sie folgende Vorschriften beachten:- Gemäß den europäischen Bestimmungen müssen alle Kinder unter 12 Jahren oder mit einer Körpergröße bis 1,50 m in zugelassenen, ihrem Gewicht angepassten Kindersitzen auf den mit einem Sicherheitsgurt oder ISOFIX-Halterungen ausgerüsteten Plätzen befördert werden*.- Laut Statistik sind die hinteren Plätze die sichersten für die Beförderung von Kindern.- Kinder unter 9 kg müssen sowohl vorne als auch hinten grundsätzlich "entgegen der Fahrtrichtung" befördert werden.
Toyota empfiehlt Ihnen, Kinder auf den Rücksitzen Ihres Fahrzeugs zu befördern:- "entgegen der Fahrtrichtung" bis 3 Jahre,- "in Fahrtrichtung" ab 3 Jahre.
Obwohl Toyota bei der Konzeption Ihres Fahrzeugs darauf bedacht war, Ihren Kindern besondere Sicherheit zu bieten, hängt diese Sicherheit natürlich auch von Ihnen ab.
* Die Gesetzgebung für den Transport von Kindern ist in jedem Land unterschiedlich. Bitte beachten Sie die Gesetzgebung Ihres Landes.
5
Sicherheit

174
Proace_Verso_de_Chap05_securite_ed01-2019

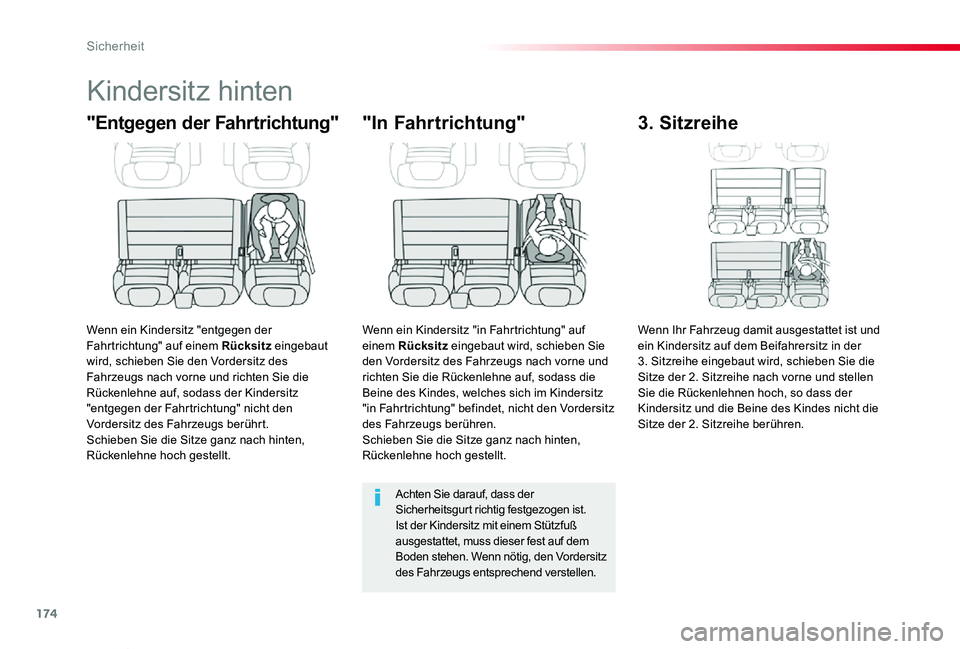

Kindersitz hinten
"Entgegen der Fahrtrichtung"
Wenn ein Kindersitz "entgegen der Fahrtrichtung" auf einem Rücksitz eingebaut wird, schieben Sie den Vordersitz des Fahrzeugs nach vorne und richten Sie die Rückenlehne auf, sodass der Kindersitz "entgegen der Fahrtrichtung" nicht den Vordersitz des Fahrzeugs berührt.Schieben Sie die Sitze ganz nach hinten, Rückenlehne hoch gestellt.
"In Fahrtrichtung"
Wenn ein Kindersitz "in Fahrtrichtung" auf einem Rücksitz eingebaut wird, schieben Sie den Vordersitz des Fahrzeugs nach vorne und richten Sie die Rückenlehne auf, sodass die Beine des Kindes, welches sich im Kindersitz "in Fahrtrichtung" befindet, nicht den Vordersitz des Fahrzeugs berühren.Schieben Sie die Sitze ganz nach hinten, Rückenlehne hoch gestellt.
Achten Sie darauf, dass der Sicherheitsgurt richtig festgezogen ist.Ist der Kindersitz mit einem Stützfuß ausgestattet, muss dieser fest auf dem Boden stehen. Wenn nötig, den Vordersitz des Fahrzeugs entsprechend verstellen.
3. Sitzreihe
Wenn Ihr Fahrzeug damit ausgestattet ist und ein Kindersitz auf dem Beifahrersitz in der 3. Sitzreihe eingebaut wird, schieben Sie die Sitze der 2. Sitzreihe nach vorne und stellen Sie die Rückenlehnen hoch, so dass der Kindersitz und die Beine des Kindes nicht die Sitze der 2. Sitzreihe berühren.
Sicherheit

175
Proace_Verso_de_Chap05_securite_ed01-2019
Beifahrersitz in der höchsten Position und ganz nach hinten geschoben.
"Entgegen der Fahrtrichtung"

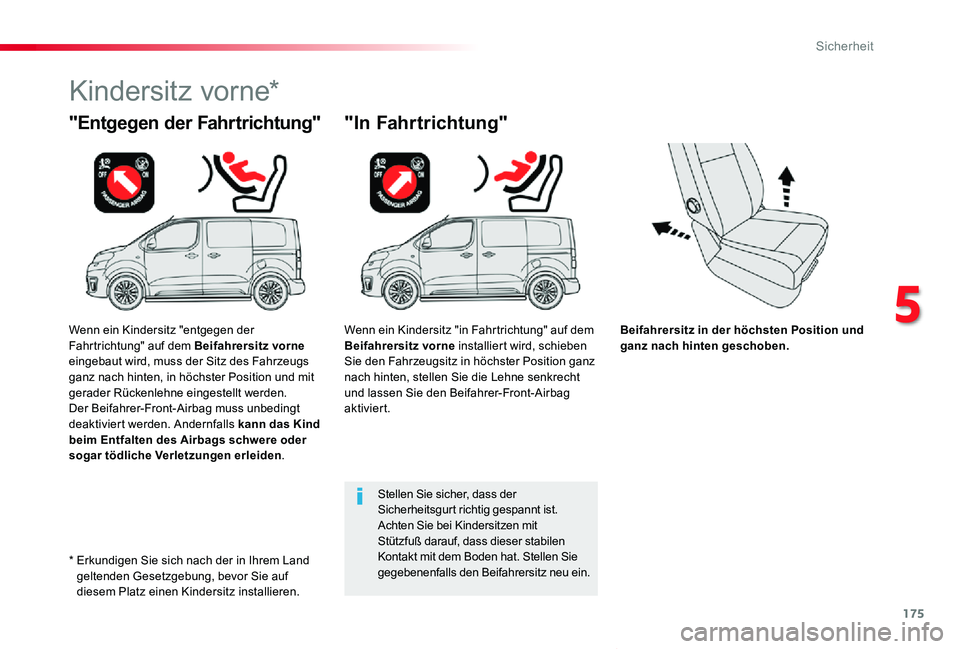

Kindersitz vorne*
"In Fahrtrichtung"
Stellen Sie sicher, dass der Sicherheitsgurt richtig gespannt ist.Achten Sie bei Kindersitzen mit Stützfuß darauf, dass dieser stabilen Kontakt mit dem Boden hat. Stellen Sie gegebenenfalls den Beifahrersitz neu ein.
Wenn ein Kindersitz "entgegen der Fahrtrichtung" auf dem Beifahrersitz vorne eingebaut wird, muss der Sitz des Fahrzeugs ganz nach hinten, in höchster Position und mit gerader Rückenlehne eingestellt werden.Der Beifahrer-Front-Airbag muss unbedingt deaktiviert werden. Andernfalls kann das Kind beim Entfalten des Airbags schwere oder sogar tödliche Verletzungen erleiden.
Wenn ein Kindersitz "in Fahrtrichtung" auf dem Beifahrersitz vorne installiert wird, schieben Sie den Fahrzeugsitz in höchster Position ganz nach hinten, stellen Sie die Lehne senkrecht und lassen Sie den Beifahrer-Front-Airbag aktiviert.
* Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie auf diesem Platz einen Kindersitz installieren.
5
