2019 TOYOTA PROACE VERSO Betriebsanleitungen (in German)

96
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

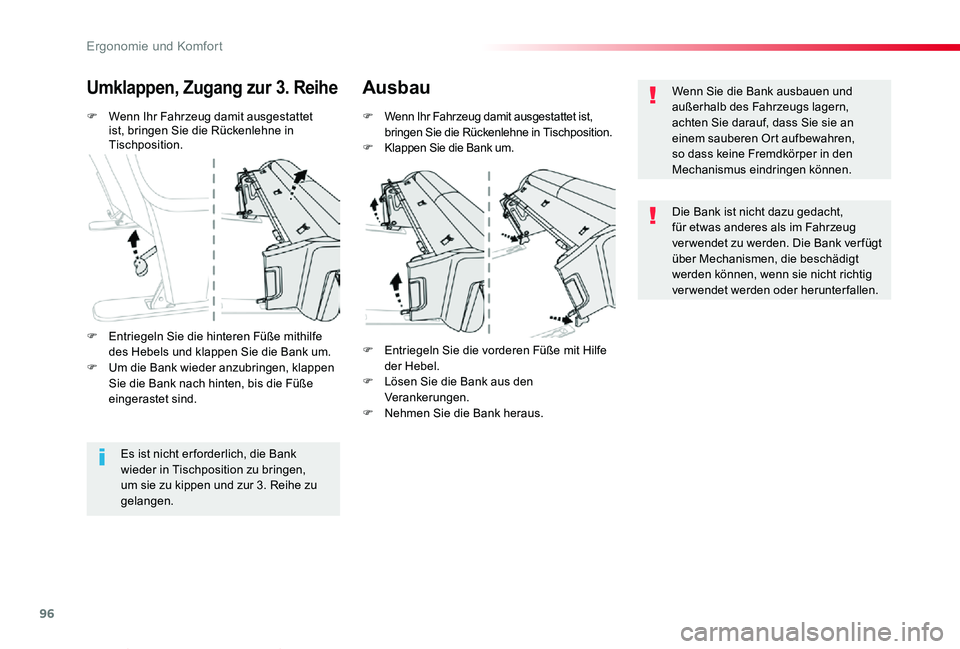

F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.
Umklappen, Zugang zur 3. ReiheAusbau
F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.F Klappen Sie die Bank um.
F Entriegeln Sie die hinteren Füße mithilfe des Hebels und klappen Sie die Bank um.F Um die Bank wieder anzubringen, klappen Sie die Bank nach hinten, bis die Füße eingerastet sind.
Es ist nicht er forderlich, die Bank wieder in Tischposition zu bringen, um sie zu kippen und zur 3. Reihe zu gelangen.
F Entriegeln Sie die vorderen Füße mit Hilfe der Hebel.F Lösen Sie die Bank aus den Verankerungen.F Nehmen Sie die Bank heraus.
Wenn Sie die Bank ausbauen und außerhalb des Fahrzeugs lagern, achten Sie darauf, dass Sie sie an einem sauberen Ort aufbewahren, so dass keine Fremdkörper in den Mechanismus eindringen können.
Die Bank ist nicht dazu gedacht, für etwas anderes als im Fahrzeug ver wendet zu werden. Die Bank ver fügt
über Mechanismen, die beschädigt werden können, wenn sie nicht richtig verwendet werden oder herunterfallen.
Ergonomie und Komfort

97
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

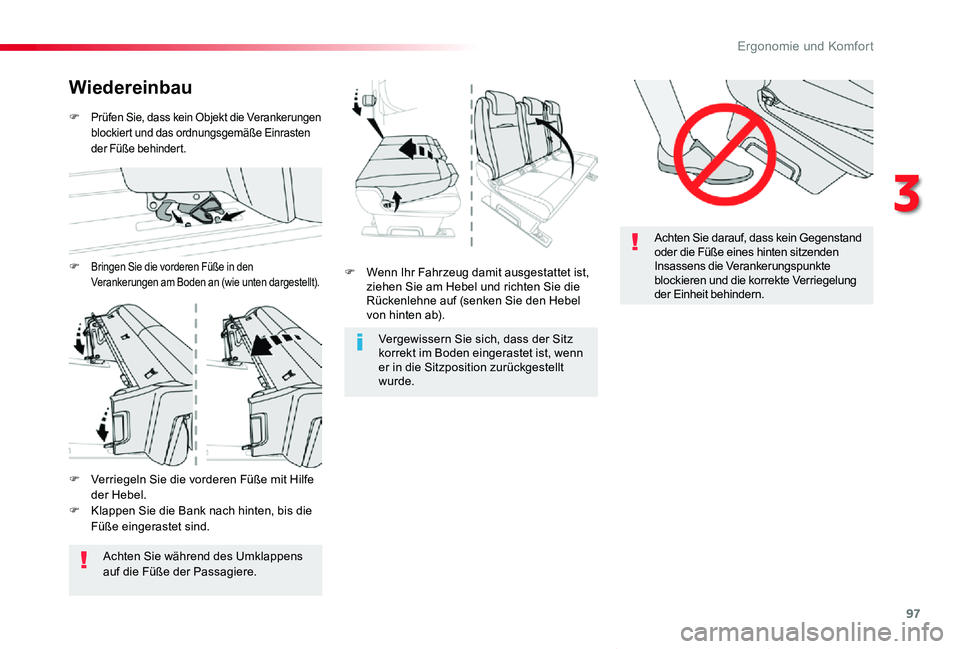

Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie am Hebel und richten Sie die Rückenlehne auf (senken Sie den Hebel von hinten ab).
Vergewissern Sie sich, dass der Sitz korrekt im Boden eingerastet ist, wenn er in die Sitzposition zurückgestellt wurde.
Wiedereinbau
F Bringen Sie die vorderen Füße in den Verankerungen am Boden an (wie unten dargestellt).
F Prüfen Sie, dass kein Objekt die Verankerungen blockiert und das ordnungsgemäße Einrasten der Füße behindert.
F Verriegeln Sie die vorderen Füße mit Hilfe der Hebel.F Klappen Sie die Bank nach hinten, bis die Füße eingerastet sind.
Achten Sie während des Umklappens auf die Füße der Passagiere.
3
Ergonomie und Komfort

98
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

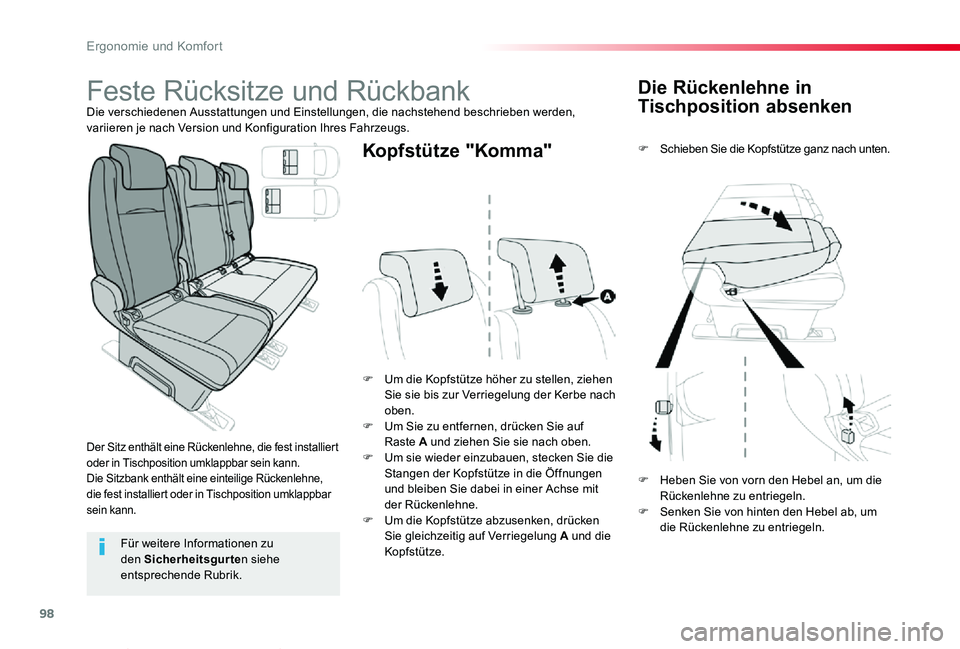

Die Rückenlehne in
Tischposition absenken
F Schieben Sie die Kopfstütze ganz nach unten.
F Um die Kopfstütze höher zu stellen, ziehen Sie sie bis zur Verriegelung der Kerbe nach oben.F Um Sie zu entfernen, drücken Sie auf Raste A und ziehen Sie sie nach oben.F Um sie wieder einzubauen, stecken Sie die Stangen der Kopfstütze in die Öffnungen und bleiben Sie dabei in einer Achse mit der Rückenlehne.F Um die Kopfstütze abzusenken, drücken Sie gleichzeitig auf Verriegelung A und die Kopfstütze.
Kopfstütze "Komma"
Für weitere Informationen zu den Sicherheitsgurten siehe entsprechende Rubrik.
F Heben Sie von vorn den Hebel an, um die Rückenlehne zu entriegeln.F Senken Sie von hinten den Hebel ab, um die Rückenlehne zu entriegeln.
Feste Rücksitze und RückbankDie verschiedenen Ausstattungen und Einstellungen, die nachstehend beschrieben werden, variieren je nach Version und Konfiguration Ihres Fahrzeugs.
Der Sitz enthält eine Rückenlehne, die fest installiert oder in Tischposition umklappbar sein kann.Die Sitzbank enthält eine einteilige Rückenlehne, die fest installiert oder in Tischposition umklappbar sein kann.
Ergonomie und Komfort

99
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

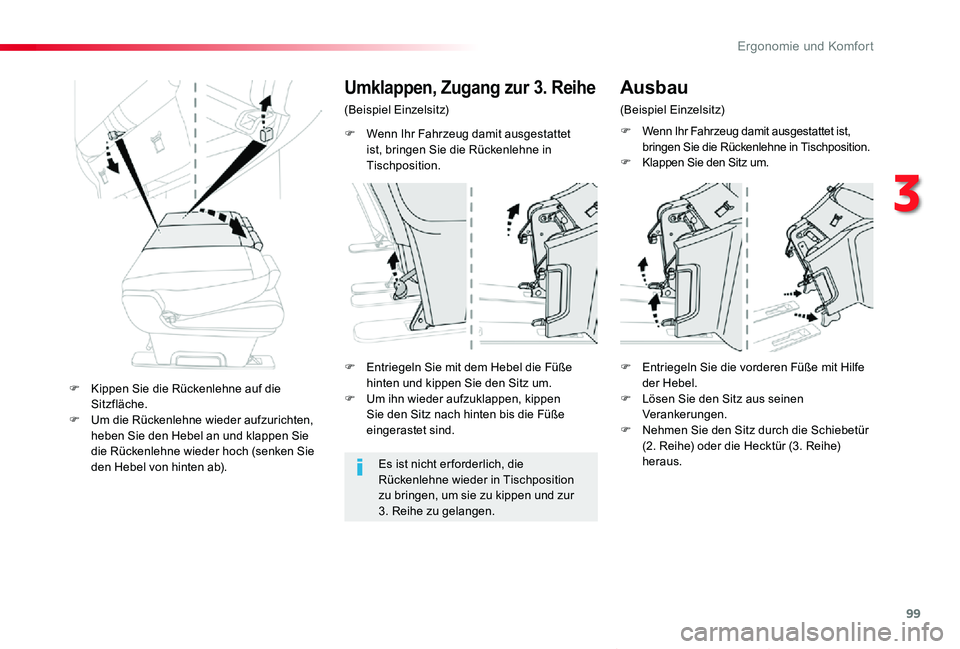

F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.
Umklappen, Zugang zur 3. Reihe
(Beispiel Einzelsitz)
Es ist nicht er forderlich, die Rückenlehne wieder in Tischposition zu bringen, um sie zu kippen und zur 3. Reihe zu gelangen.
F Entriegeln Sie mit dem Hebel die Füße hinten und kippen Sie den Sitz um.F Um ihn wieder aufzuklappen, kippen Sie den Sitz nach hinten bis die Füße eingerastet sind.
F Kippen Sie die Rückenlehne auf die Sitzfläche.F Um die Rückenlehne wieder aufzurichten, heben Sie den Hebel an und klappen Sie die Rückenlehne wieder hoch (senken Sie den Hebel von hinten ab).
Ausbau
(Beispiel Einzelsitz)
F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.F Klappen Sie den Sitz um.
F Entriegeln Sie die vorderen Füße mit Hilfe der Hebel.F Lösen Sie den Sitz aus seinen Verankerungen.F Nehmen Sie den Sitz durch die Schiebetür (2. Reihe) oder die Hecktür (3. Reihe) heraus.
3
Ergonomie und Komfort

100
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

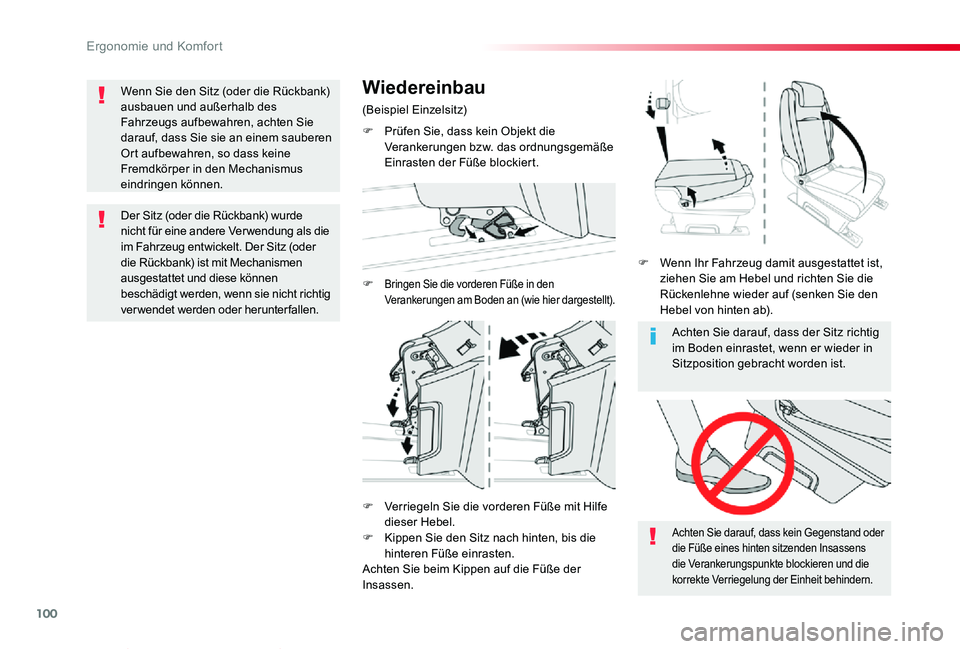

Achten Sie darauf, dass der Sitz richtig im Boden einrastet, wenn er wieder in Sitzposition gebracht worden ist.
Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
Wiedereinbau
(Beispiel Einzelsitz)
F Prüfen Sie, dass kein Objekt die Verankerungen bzw. das ordnungsgemäße Einrasten der Füße blockiert.
F Bringen Sie die vorderen Füße in den Verankerungen am Boden an (wie hier dargestellt).
F Verriegeln Sie die vorderen Füße mit Hilfe dieser Hebel.F Kippen Sie den Sitz nach hinten, bis die hinteren Füße einrasten.Achten Sie beim Kippen auf die Füße der Insassen.
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie am Hebel und richten Sie die Rückenlehne wieder auf (senken Sie den Hebel von hinten ab).
Wenn Sie den Sitz (oder die Rückbank) ausbauen und außerhalb des Fahrzeugs aufbewahren, achten Sie darauf, dass Sie sie an einem sauberen Ort aufbewahren, so dass keine Fremdkörper in den Mechanismus eindringen können.
Der Sitz (oder die Rückbank) wurde nicht für eine andere Ver wendung als die im Fahrzeug entwickelt. Der Sitz (oder die Rückbank) ist mit Mechanismen ausgestattet und diese können beschädigt werden, wenn sie nicht richtig verwendet werden oder herunterfallen.
Ergonomie und Komfort

101
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

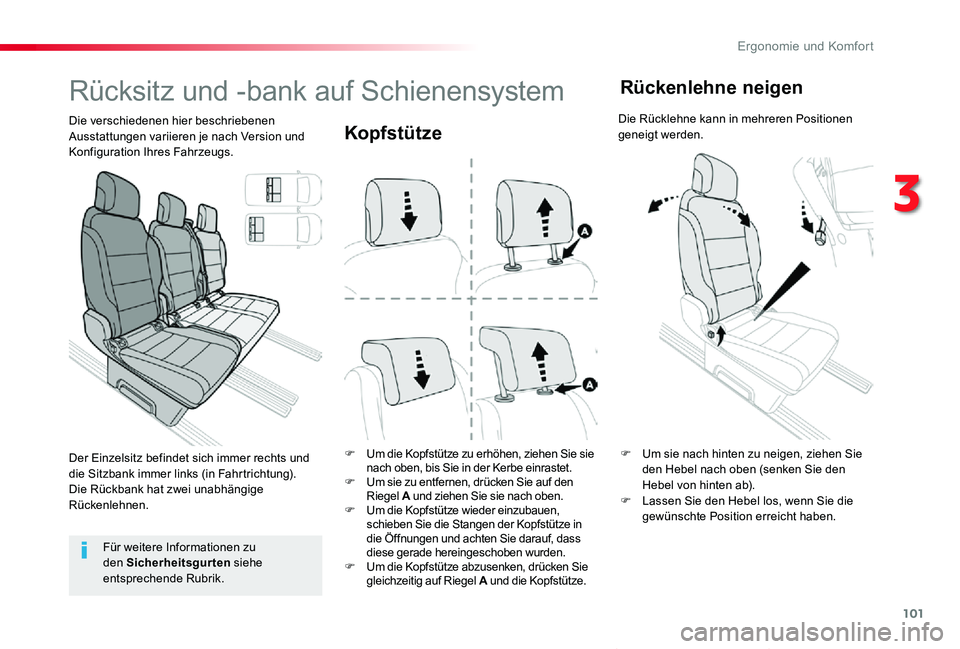

Kopfstütze
F Um die Kopfstütze zu erhöhen, ziehen Sie sie nach oben, bis Sie in der Kerbe einrastet.F Um sie zu entfernen, drücken Sie auf den Riegel A und ziehen Sie sie nach oben.F Um die Kopfstütze wieder einzubauen, schieben Sie die Stangen der Kopfstütze in die Öffnungen und achten Sie darauf, dass diese gerade hereingeschoben wurden.F Um die Kopfstütze abzusenken, drücken Sie gleichzeitig auf Riegel A und die Kopfstütze.
Rücksitz und -bank auf Schienensystem
Die verschiedenen hier beschriebenen Ausstattungen variieren je nach Version und Konfiguration Ihres Fahrzeugs.
Für weitere Informationen zu den Sicherheitsgurten siehe entsprechende Rubrik.
F Um sie nach hinten zu neigen, ziehen Sie den Hebel nach oben (senken Sie den Hebel von hinten ab).F Lassen Sie den Hebel los, wenn Sie die gewünschte Position erreicht haben.
Rückenlehne neigen
Die Rücklehne kann in mehreren Positionen geneigt werden.
Der Einzelsitz befindet sich immer rechts und die Sitzbank immer links (in Fahrtrichtung).Die Rückbank hat zwei unabhängige Rückenlehnen.
3
Ergonomie und Komfort

102
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

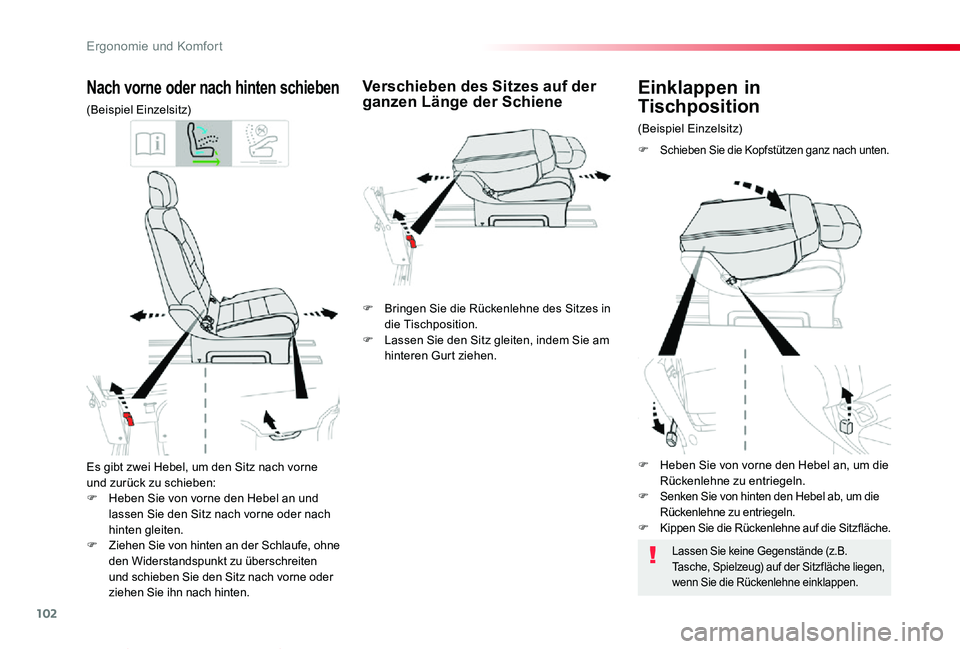

Es gibt zwei Hebel, um den Sitz nach vorne und zurück zu schieben:F Heben Sie von vorne den Hebel an und lassen Sie den Sitz nach vorne oder nach hinten gleiten.F Ziehen Sie von hinten an der Schlaufe, ohne den Widerstandspunkt zu überschreiten und schieben Sie den Sitz nach vorne oder ziehen Sie ihn nach hinten.
Nach vorne oder nach hinten schieben
(Beispiel Einzelsitz)
(Beispiel Einzelsitz)
Einklappen in
Tischposition
F Schieben Sie die Kopfstützen ganz nach unten.
Verschieben des Sitzes auf der ganzen Länge der Schiene
Lassen Sie keine Gegenstände (z.B. Tasche, Spielzeug) auf der Sitzfläche liegen, wenn Sie die Rückenlehne einklappen.
F Bringen Sie die Rückenlehne des Sitzes in die Tischposition.F Lassen Sie den Sitz gleiten, indem Sie am hinteren Gurt ziehen.
F Heben Sie von vorne den Hebel an, um die Rückenlehne zu entriegeln.F Senken Sie von hinten den Hebel ab, um die Rückenlehne zu entriegeln.F Kippen Sie die Rückenlehne auf die Sitzfläche.
Ergonomie und Komfort

103
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019

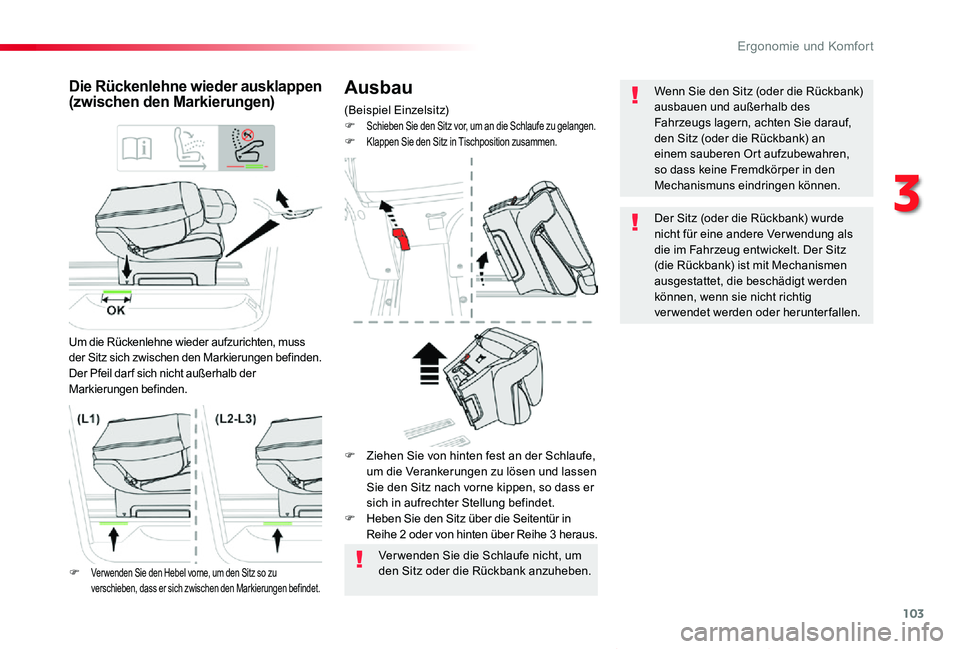

Ausbau
(Beispiel Einzelsitz)F Schieben Sie den Sitz vor, um an die Schlaufe zu gelangen.F Klappen Sie den Sitz in Tischposition zusammen.
Die Rückenlehne wieder ausklappen (zwischen den Markierungen)
Um die Rückenlehne wieder aufzurichten, muss der Sitz sich zwischen den Markierungen befinden.Der Pfeil dar f sich nicht außerhalb der Markierungen befinden.
Ver wenden Sie die Schlaufe nicht, um den Sitz oder die Rückbank anzuheben.F Ver wenden Sie den Hebel vorne, um den Sitz so zu verschieben, dass er sich zwischen den Markierungen befindet.
F Ziehen Sie von hinten fest an der Schlaufe, um die Verankerungen zu lösen und lassen Sie den Sitz nach vorne kippen, so dass er sich in aufrechter Stellung befindet.F Heben Sie den Sitz über die Seitentür in Reihe 2 oder von hinten über Reihe 3 heraus.
Wenn Sie den Sitz (oder die Rückbank) ausbauen und außerhalb des Fahrzeugs lagern, achten Sie darauf, den Sitz (oder die Rückbank) an einem sauberen Ort aufzubewahren, so dass keine Fremdkörper in den Mechanismuns eindringen können.
Der Sitz (oder die Rückbank) wurde nicht für eine andere Ver wendung als die im Fahrzeug entwickelt. Der Sitz (die Rückbank) ist mit Mechanismen ausgestattet, die beschädigt werden können, wenn sie nicht richtig verwendet werden oder herunterfallen.
3
Ergonomie und Komfort
