280

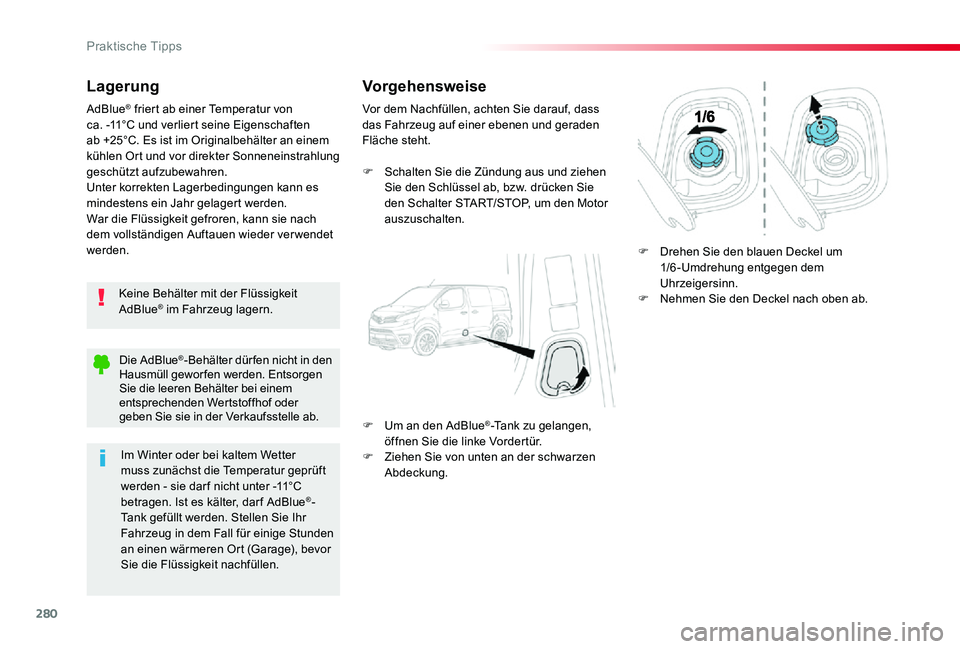

Lagerung
Keine Behälter mit der Flüssigkeit AdBlue® im Fahrzeug lagern.
AdBlue® friert ab einer Temperatur von ca. -11°C und verliert seine Eigenschaften ab +25°C. Es ist im Originalbehälter an einem kühlen Ort und vor direkter Sonneneinstrahlung geschützt aufzubewahren.Unter korrekten Lagerbedingungen kann es mindestens ein Jahr gelagert werden.War die Flüssigkeit gefroren, kann sie nach dem vollständigen Auftauen wieder ver wendet
werden.
Vorgehensweise
Vor dem Nachfüllen, achten Sie darauf, dass das Fahrzeug auf einer ebenen und geraden Fläche steht.
F Schalten Sie die Zündung aus und ziehen Sie den Schlüssel ab, bzw. drücken Sie den Schalter START/STOP, um den Motor auszuschalten.
F Um an den AdBlue®-Tank zu gelangen, öffnen Sie die linke Vordertür.F Ziehen Sie von unten an der schwarzen Abdeckung.
F Drehen Sie den blauen Deckel um 1/6 -Umdrehung entgegen dem Uhrzeigersinn.F Nehmen Sie den Deckel nach oben ab.
Die AdBlue®-Behälter dür fen nicht in den Hausmüll gewor fen werden. Entsorgen Sie die leeren Behälter bei einem entsprechenden Wertstoffhof oder geben Sie sie in der Verkaufsstelle ab.
Im Winter oder bei kaltem Wetter muss zunächst die Temperatur geprüft werden - sie dar f nicht unter -11°C betragen. Ist es kälter, dar f AdBlue®-Tank gefüllt werden. Stellen Sie Ihr Fahrzeug in dem Fall für einige Stunden an einen wärmeren Ort (Garage), bevor Sie die Flüssigkeit nachfüllen.
Praktische Tipps

281

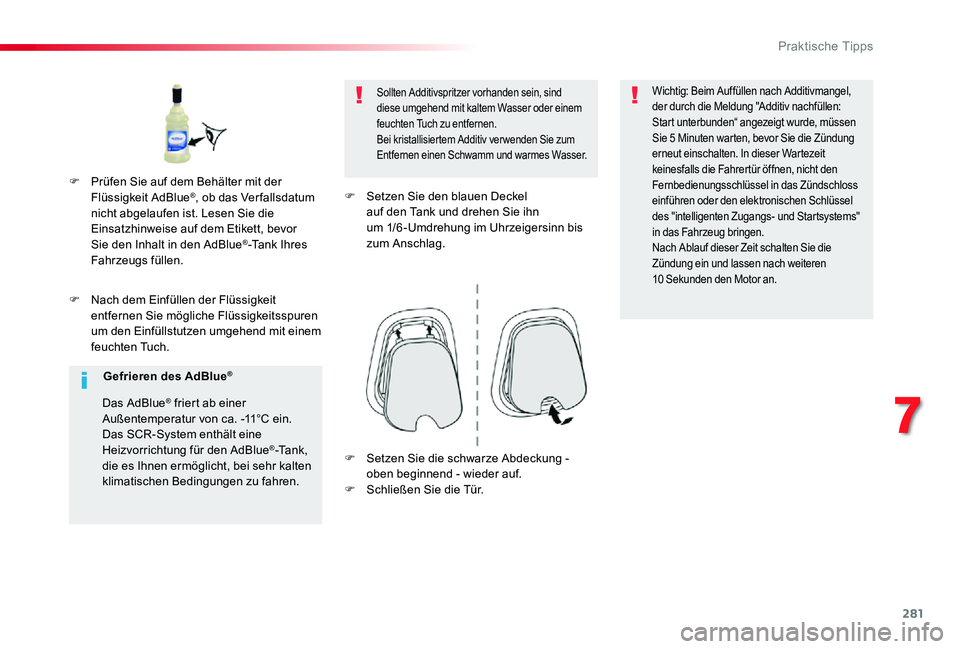

F Nach dem Einfüllen der Flüssigkeit entfernen Sie mögliche Flüssigkeitsspuren um den Einfüllstutzen umgehend mit einem feuchten Tuch.
Sollten Additivspritzer vorhanden sein, sind diese umgehend mit kaltem Wasser oder einem feuchten Tuch zu entfernen.Bei kristallisiertem Additiv ver wenden Sie zum Entfernen einen Schwamm und warmes Wasser.
F Setzen Sie den blauen Deckel auf den Tank und drehen Sie ihn um 1/6 -Umdrehung im Uhrzeigersinn bis zum Anschlag.
Wichtig: Beim Auffüllen nach Additivmangel, der durch die Meldung "Additiv nachfüllen: Start unterbunden“ angezeigt wurde, müssen Sie 5 Minuten warten, bevor Sie die Zündung erneut einschalten. In dieser Wartezeit keinesfalls die Fahrertür öffnen, nicht den Fernbedienungsschlüssel in das Zündschloss einführen oder den elektronischen Schlüssel des "intelligenten Zugangs- und Startsystems" in das Fahrzeug bringen.Nach Ablauf dieser Zeit schalten Sie die Zündung ein und lassen nach weiteren 10 Sekunden den Motor an.
F Prüfen Sie auf dem Behälter mit der Flüssigkeit AdBlue®, ob das Ver fallsdatum nicht abgelaufen ist. Lesen Sie die Einsatzhinweise auf dem Etikett, bevor
Sie den Inhalt in den AdBlue®-Tank Ihres Fahrzeugs füllen.
Gefrieren des AdBlue®
Das AdBlue® friert ab einer Außentemperatur von ca. -11°C ein.Das SCR-System enthält eine Heizvorrichtung für den AdBlue®-Ta n k , die es Ihnen ermöglicht, bei sehr kalten klimatischen Bedingungen zu fahren.
F Setzen Sie die schwarze Abdeckung - oben beginnend - wieder auf.F Schließen Sie die Tür.
7
Praktische Tipps

282
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2019

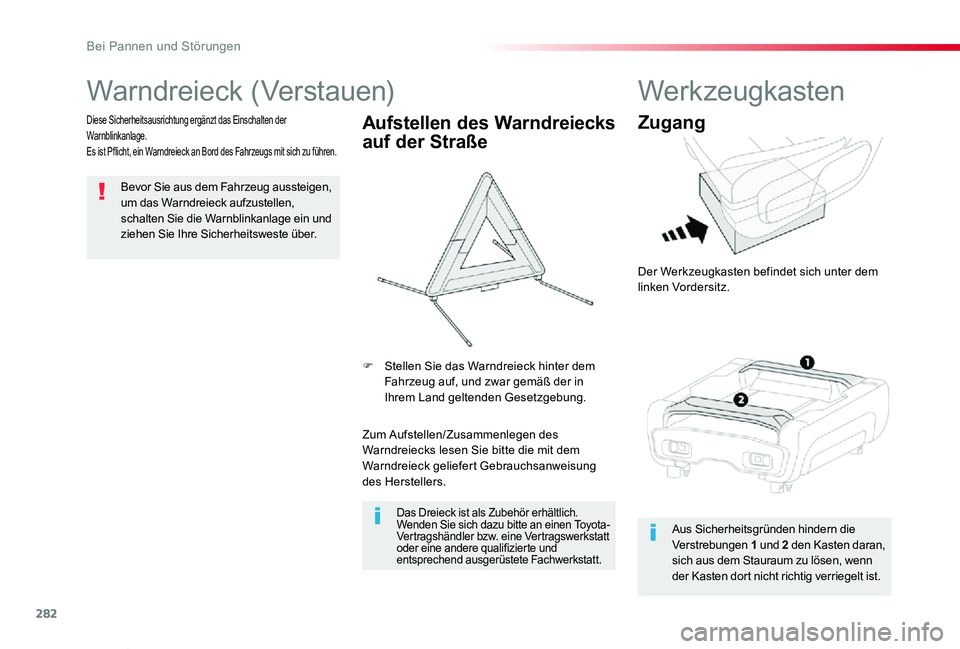

Warndreieck (Verstauen)
Bevor Sie aus dem Fahrzeug aussteigen, um das Warndreieck aufzustellen, schalten Sie die Warnblinkanlage ein und ziehen Sie Ihre Sicherheitsweste über.
Diese Sicherheitsausrichtung ergänzt das Einschalten der Warnblinkanlage.Es ist Pflicht, ein Warndreieck an Bord des Fahrzeugs mit sich zu führen.
Aufstellen des Warndreiecks
auf der Straße
Zum Aufstellen/Zusammenlegen des
Warndreiecks lesen Sie bitte die mit dem Warndreieck geliefert Gebrauchsanweisung des Herstellers.
F Stellen Sie das Warndreieck hinter dem Fahrzeug auf, und zwar gemäß der in Ihrem Land geltenden Gesetzgebung.
Das Dreieck ist als Zubehör erhältlich. Wenden Sie sich dazu bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Werkzeugkasten
Zugang
Der Werkzeugkasten befindet sich unter dem linken Vordersitz.
Aus Sicherheitsgründen hindern die Verstrebungen 1 und 2 den Kasten daran, sich aus dem Stauraum zu lösen, wenn der Kasten dort nicht richtig verriegelt ist.
Bei Pannen und Störungen

283
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2019
Verst auen
F Drücken Sie auf die Verriegelungen A und schieben Sie sie zur Mitte, um den Werkzeugkasten zu entriegeln.F Um an der Verstrebung 1 vorbeizukommen, heben Sie den Kasten leicht an, und ziehen Sie ihn dann so weit es geht.
F Ziehen Sie dann den Kasten nach oben, um Verstrebung 2 zu passieren.
F Entriegeln Sie die Halterungen B des Deckels und öffnen Sie ihn, um an die Werkzeuge zu gelangen.
ÖffnenHerausnehmen
Ziehen Sie an dem Kasten, um zu überprüfen, dass er richtig in seiner Halterung sitzt.
F Halten Sie den Kasten und kippen Sie das Vorderteil dabei nach oben.F Schieben Sie den Kasten, indem Sie ihn nach unten drücken, um Verstrebung 2 zu
passieren.
F Heben Sie den Kasten leicht an, um Verstrebung 1 zu passieren und schieben ihn so weit wie möglich nach hinten.
F Bringen Sie den Deckel wieder auf dem Kasten an und befestigen Sie die Halterungen B.
F Sobald sich der Kasten vollständig in seinem Stauraum befindet, schieben Sie ihn gegen den Bodenbelag und schieben die Verriegelungen A nach außen, um ihn zu arretieren.
8
Bei Pannen und Störungen

284
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2019

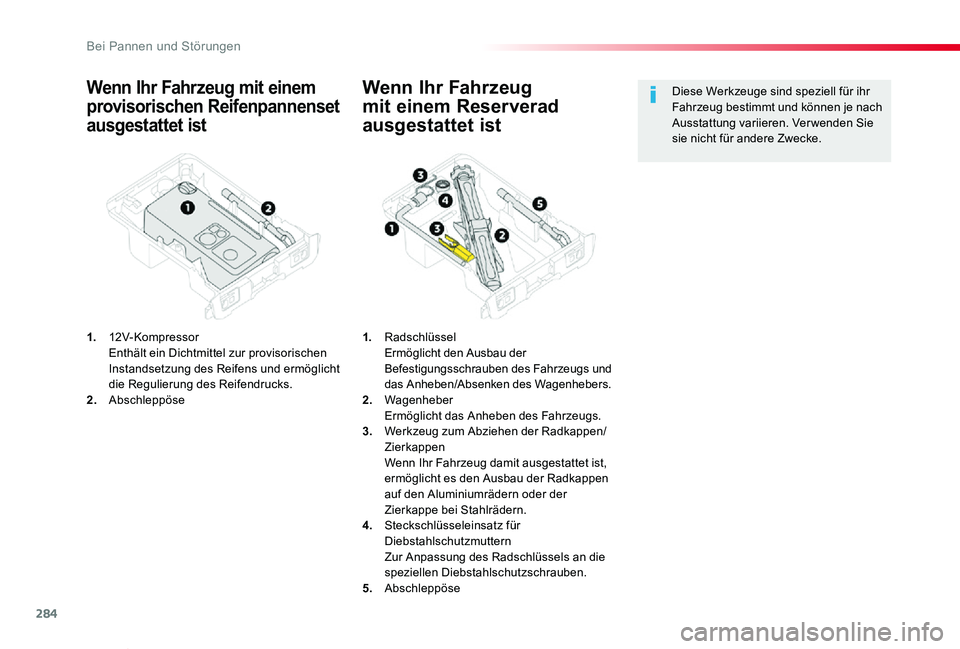

Wenn Ihr Fahrzeug mit einem
provisorischen Reifenpannenset
ausgestattet ist
1. 12V-Kompressor Enthält ein Dichtmittel zur provisorischen Instandsetzung des Reifens und ermöglicht die Regulierung des Reifendrucks.2. Abschleppöse
Wenn Ihr Fahrzeug
mit einem Reserverad
ausgestattet ist
1. Radschlüssel Ermöglicht den Ausbau der Befestigungsschrauben des Fahrzeugs und das Anheben/Absenken des Wagenhebers.2. Wagenheber Ermöglicht das Anheben des Fahrzeugs.3. Werkzeug zum Abziehen der Radkappen/Zierkappen Wenn Ihr Fahrzeug damit ausgestattet ist, ermöglicht es den Ausbau der Radkappen auf den Aluminiumrädern oder der Zierkappe bei Stahlrädern.4. Steckschlüsseleinsatz für Diebstahlschutzmuttern Zur Anpassung des Radschlüssels an die speziellen Diebstahlschutzschrauben.5. Abschleppöse
Diese Werkzeuge sind speziell für ihr Fahrzeug bestimmt und können je nach Ausstattung variieren. Ver wenden Sie sie nicht für andere Zwecke.
Bei Pannen und Störungen

285
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2019

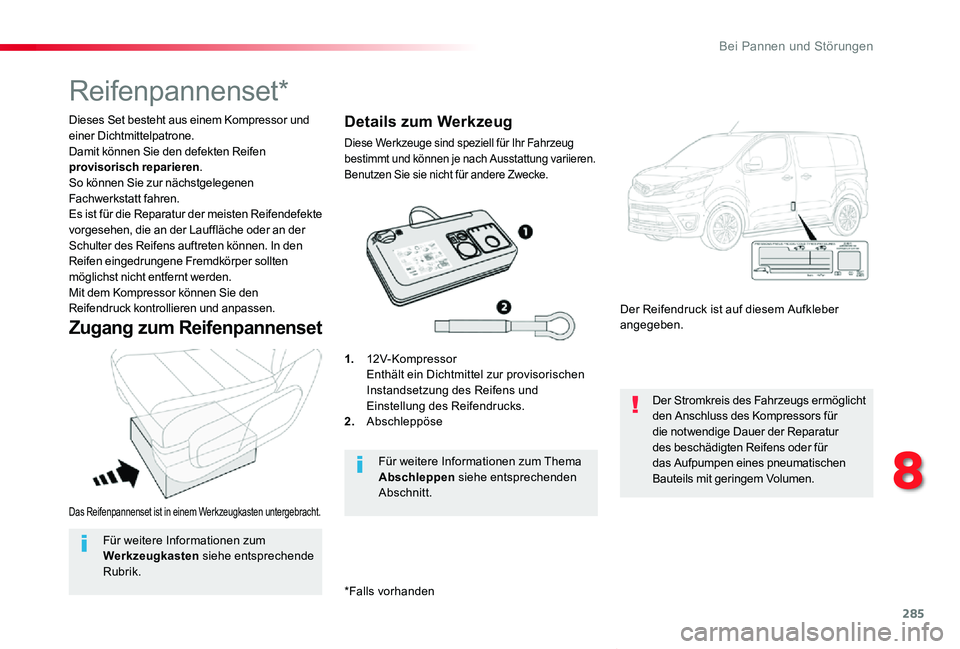

Das Reifenpannenset ist in einem Werkzeugkasten untergebracht.
Dieses Set besteht aus einem Kompressor und einer Dichtmittelpatrone.Damit können Sie den defekten Reifen provisorisch reparieren.So können Sie zur nächstgelegenen Fachwerkstatt fahren.Es ist für die Reparatur der meisten Reifendefekte vorgesehen, die an der Lauffläche oder an der Schulter des Reifens auftreten können. In den Reifen eingedrungene Fremdkörper sollten möglichst nicht entfernt werden.Mit dem Kompressor können Sie den Reifendruck kontrollieren und anpassen.
Reifenpannenset*
Zugang zum Reifenpannenset
1. 12V-Kompressor Enthält ein Dichtmittel zur provisorischen Instandsetzung des Reifens und Einstellung des Reifendrucks.2. Abschleppöse
Der Reifendruck ist auf diesem Aufkleber angegeben.
Der Stromkreis des Fahrzeugs ermöglicht den Anschluss des Kompressors für die notwendige Dauer der Reparatur des beschädigten Reifens oder für das Aufpumpen eines pneumatischen Bauteils mit geringem Volumen.
Für weitere Informationen zum Thema Abschleppen siehe entsprechenden Abschnitt.
Details zum Werkzeug
Diese Werkzeuge sind speziell für Ihr Fahrzeug bestimmt und können je nach Ausstattung variieren. Benutzen Sie sie nicht für andere Zwecke.
Für weitere Informationen zum
Werkzeugkasten siehe entsprechende Rubrik.
*Falls vorhanden
8
Bei Pannen und Störungen

286
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2019
A. Hebel zum Einstellen der Position "Reparatur" oder "Fülldruck"B. Schalter ein "I" / aus "O"C. Knopf zum Luft ablassenD. Manometer (in Bar und p.s.i.)E. Fach mit einem Kabel mit Adapter für 12V-Anschluss
Beschreibung des Pannensets
F. DichtmittelpatroneG. weißer Schlauch mit Verschluss für ReparaturH. schwarzer Schlauch zur FülldruckregelungI. Höchstgeschwindigkeitsaufkleber
Der Höchstgeschwindigkeitsaufkleber (I) muss auf das Lenkrad des Fahrzeugs geklebt werden, um Sie daran zu erinnern, dass ein Rad nur vorübergehend benutzt werden dar f.Fahren Sie mit einem Reifen, der mit Hilfe des Pannensets repariert wurde, nicht schneller als 80 km/h.
Bei Pannen und Störungen

287
Proace_Verso_de_Chap08_En-cas-de-panne_ed01-2019

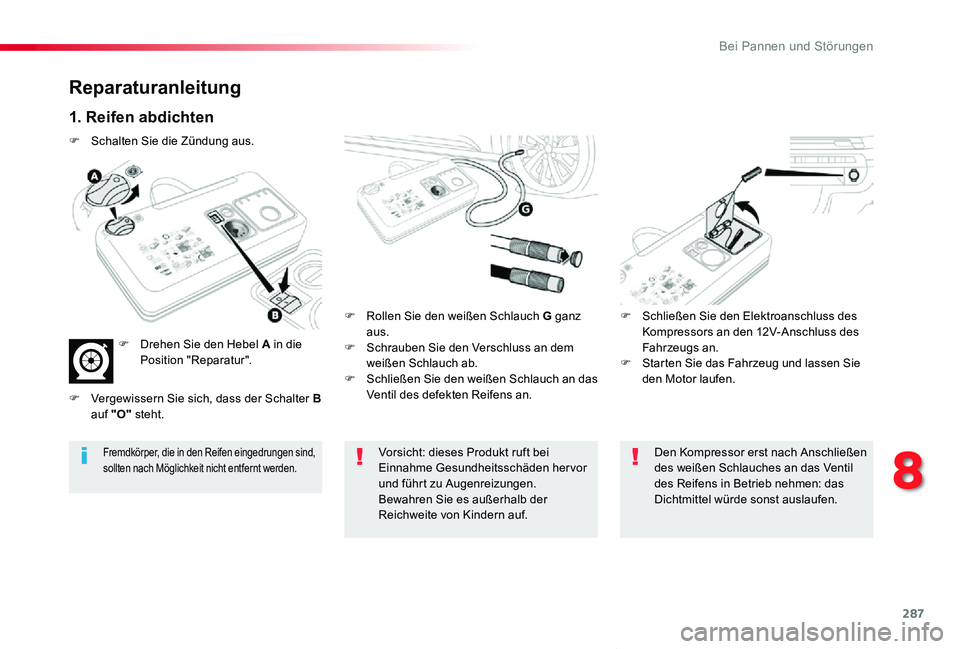

Reparaturanleitung
1. Reifen abdichten
F Rollen Sie den weißen Schlauch G ganz aus.F Schrauben Sie den Verschluss an dem weißen Schlauch ab.F Schließen Sie den weißen Schlauch an das Ventil des defekten Reifens an.
F Schließen Sie den Elektroanschluss des Kompressors an den 12V-Anschluss des Fahrzeugs an.F Starten Sie das Fahrzeug und lassen Sie den Motor laufen.
Vorsicht: dieses Produkt ruft bei Einnahme Gesundheitsschäden hervor und führt zu Augenreizungen.Bewahren Sie es außerhalb der Reichweite von Kindern auf.
Fremdkörper, die in den Reifen eingedrungen sind, sollten nach Möglichkeit nicht entfernt werden.
Den Kompressor erst nach Anschließen des weißen Schlauches an das Ventil des Reifens in Betrieb nehmen: das Dichtmittel würde sonst auslaufen.
F Schalten Sie die Zündung aus.
F Drehen Sie den Hebel A in die Position "Reparatur".
F Vergewissern Sie sich, dass der Schalter B auf "O" steht.
8
