651-2. Seguridad de los niños
1
En aras de la seguridad
AYGO_OM_Europe_OM99R22S

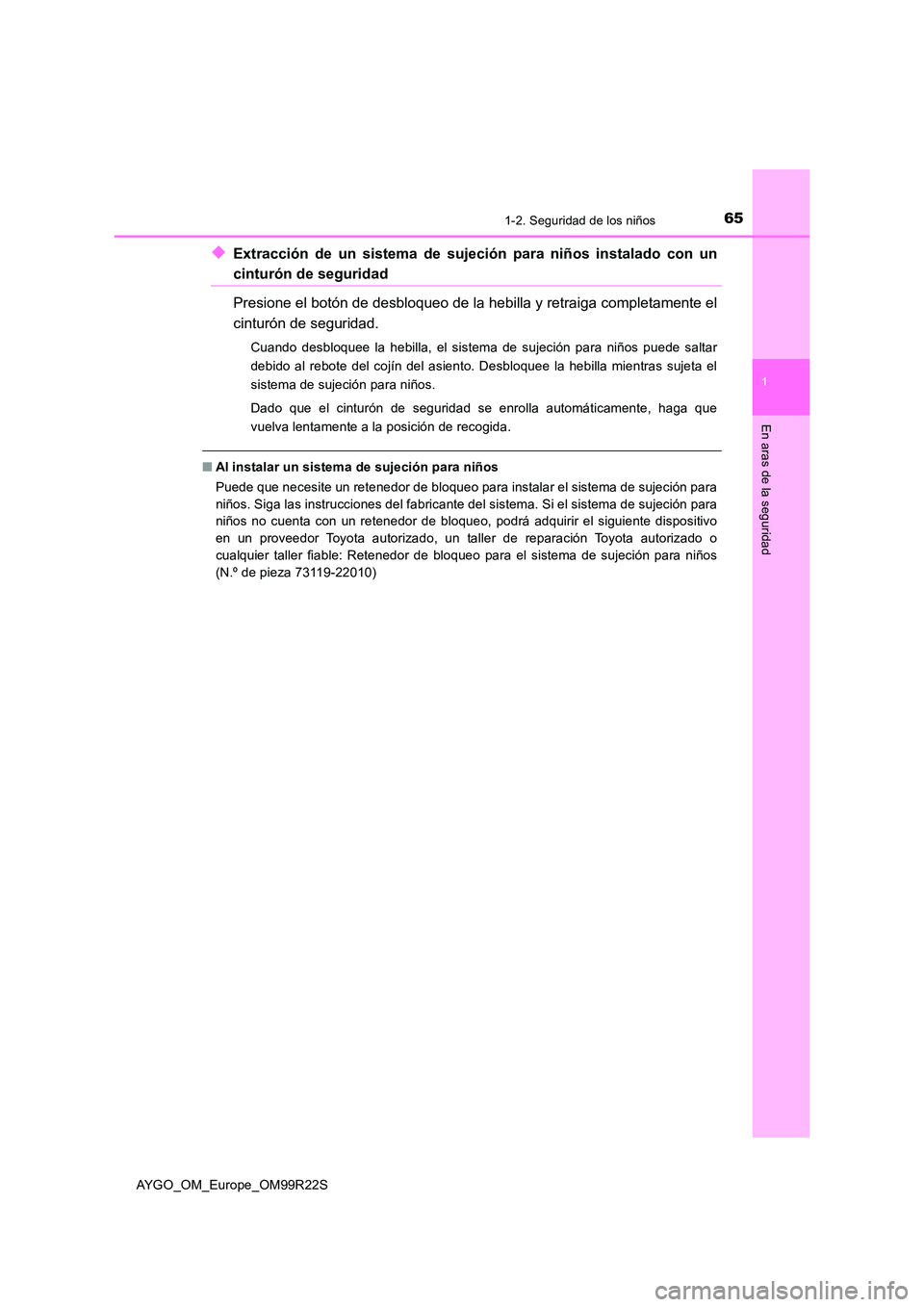

◆Extracción de un sistema de sujeción para niños instalado con un
cinturón de seguridad
Presione el botón de desbloqueo de la hebilla y retraiga completamente el
cinturón de seguridad.
Cuando desbloquee la hebilla, el sistema de sujeción para niños puede saltar
debido al rebote del cojín del asiento. Desbloquee la hebilla mientras sujeta el
sistema de sujeción para niños.
Dado que el cinturón de seguridad se enrolla automáticamente, haga que
vuelva lentamente a la posición de recogida.
■ Al instalar un sistema de sujeción para niños
Puede que necesite un retenedor de bloqueo para instalar el sistema de sujeción para
niños. Siga las instrucciones del fabricante del sistema. Si el sistema de sujeción para
niños no cuenta con un retenedor de bloqueo, podrá adquirir el siguiente dispositivo
en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable: Retenedor de bloqueo para el sistema de sujeción para niños
(N.º de pieza 73119-22010)

661-2. Seguridad de los niños
AYGO_OM_Europe_OM99R22S

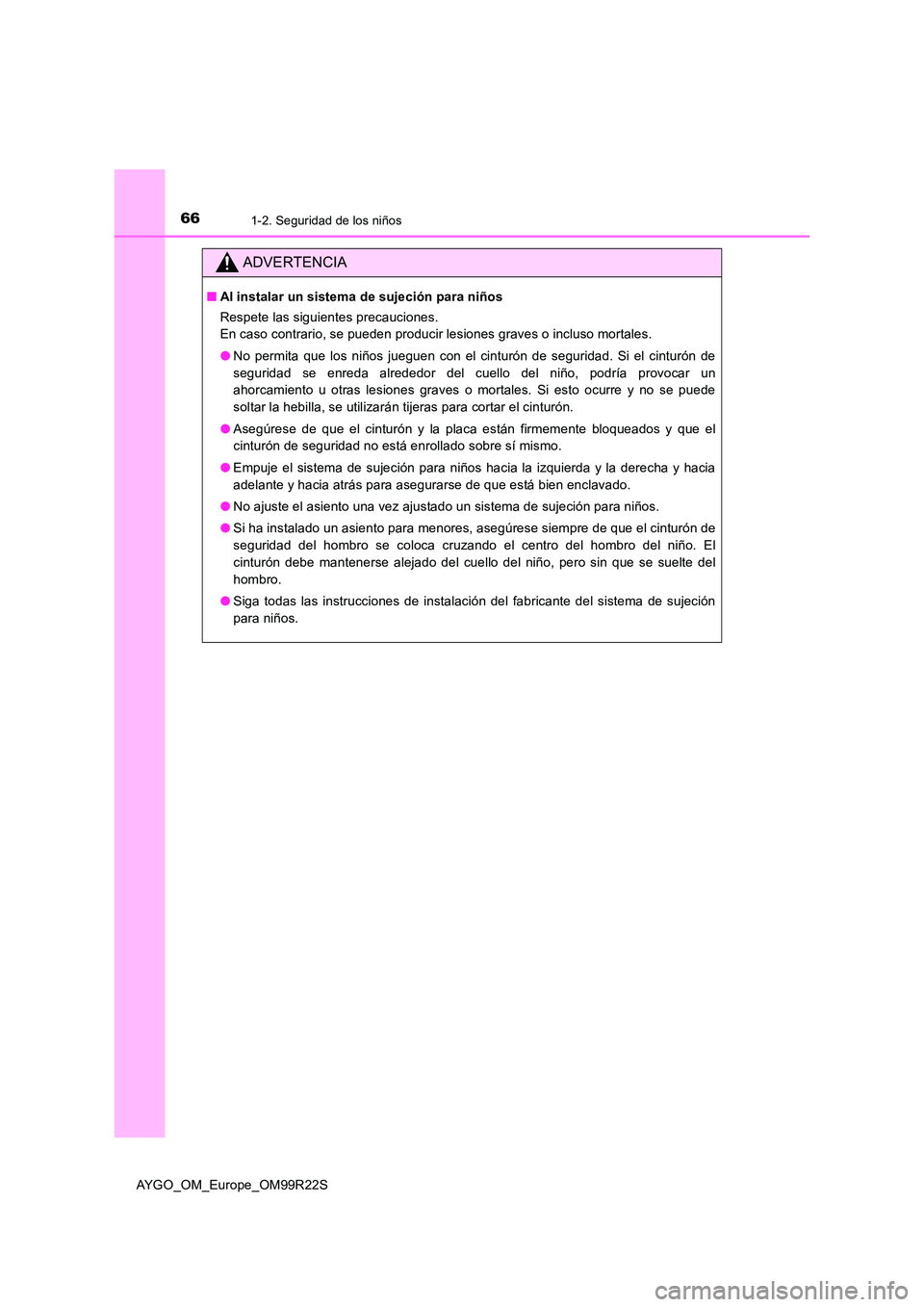

ADVERTENCIA
■Al instalar un sistema de sujeción para niños
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o incluso mortales.
● No permita que los niños jueguen con el cinturón de seguridad. Si el cinturón de
seguridad se enreda alrededor del cuello del niño, podría provocar un
ahorcamiento u otras lesiones graves o mortales. Si esto ocurre y no se puede
soltar la hebilla, se utilizarán tijeras para cortar el cinturón.
● Asegúrese de que el cinturón y la placa están firmemente bloqueados y que el
cinturón de seguridad no está enrollado sobre sí mismo.
● Empuje el sistema de sujeción para niños hacia la izquierda y la derecha y hacia
adelante y hacia atrás para asegurarse de que está bien enclavado.
● No ajuste el asiento una vez ajustado un sistema de sujeción para niños.
● Si ha instalado un asiento para menores, asegúrese siempre de que el cinturón de
seguridad del hombro se coloca cruzando el centro del hombro del niño. El
cinturón debe mantenerse alejado del cuello del niño, pero sin que se suelte del
hombro.
● Siga todas las instrucciones de instalación del fabricante del sistema de sujeción
para niños.

671-2. Seguridad de los niños
1
En aras de la seguridad
AYGO_OM_Europe_OM99R22S

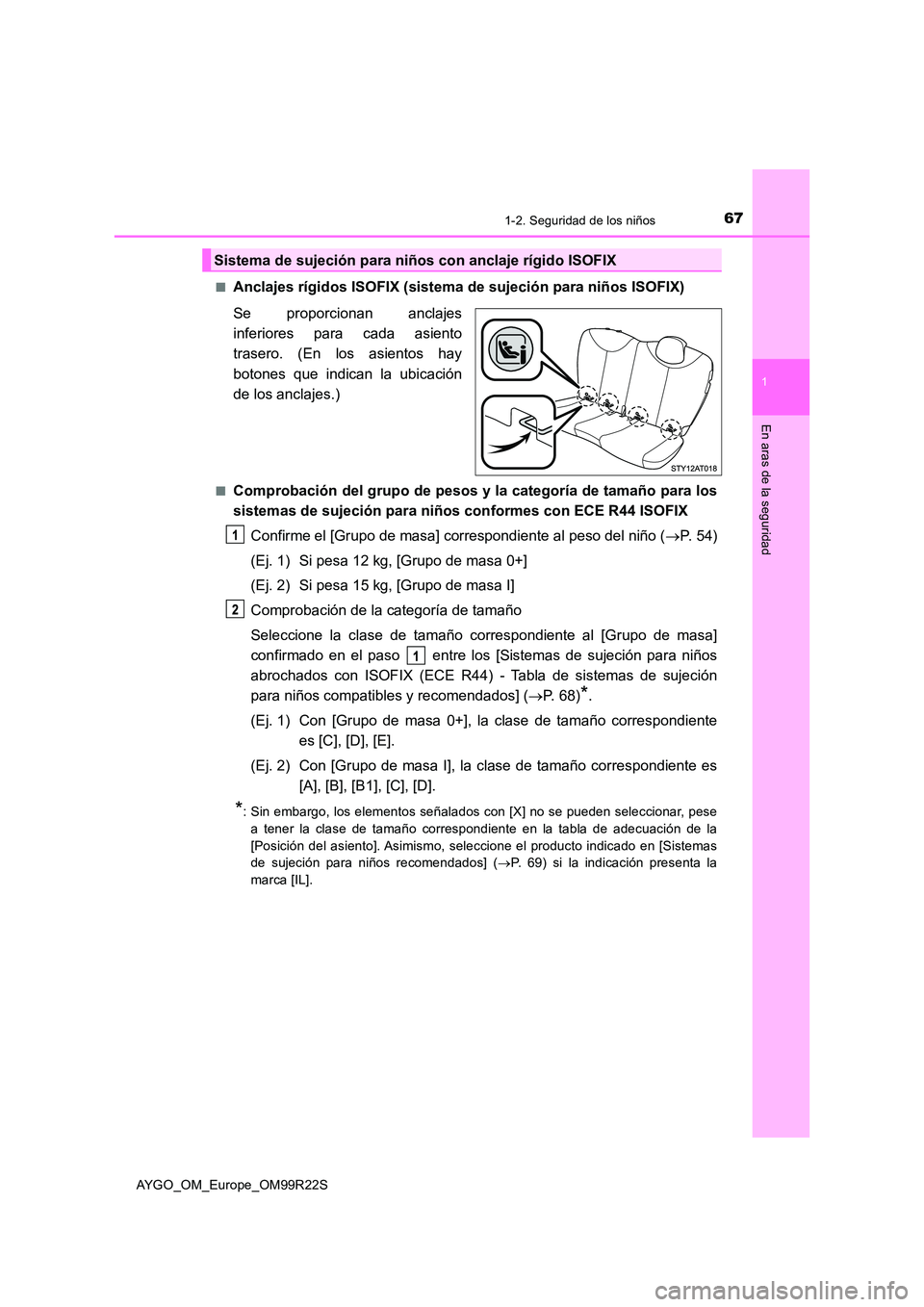

■Anclajes rígidos ISOFIX (sistema de sujeción para niños ISOFIX)
Se proporcionan anclajes
inferiores para cada asiento
trasero. (En los asientos hay
botones que indican la ubicación
de los anclajes.)
■Comprobación del grupo de pesos y la categoría de tamaño para los
sistemas de sujeción para niños conformes con ECE R44 ISOFIX
Confirme el [Grupo de masa] correspondiente al peso del niño ( P. 5 4 )
(Ej. 1) Si pesa 12 kg, [Grupo de masa 0+]
(Ej. 2) Si pesa 15 kg, [Grupo de masa I]
Comprobación de la categoría de tamaño
Seleccione la clase de tamaño correspondiente al [Grupo de masa]
confirmado en el paso entre los [Sistemas de sujeción para niños
abrochados con ISOFIX (ECE R44) - Tabla de sistemas de sujeción
para niños compatibles y recomendados] ( P. 68)*.
(Ej. 1) Con [Grupo de masa 0+], la clase de tamaño correspondiente
es [C], [D], [E].
(Ej. 2) Con [Grupo de masa I], la clase de tamaño correspondiente es
[A], [B], [B1], [C], [D].
*: Sin embargo, los elementos señalados con [X] no se pueden seleccionar, pese
a tener la clase de tamaño correspondiente en la tabla de adecuación de la
[Posición del asiento]. Asimismo, seleccione el producto indicado en [Sistemas
de sujeción para niños recomendados] ( P. 69) si la indicación presenta la
marca [IL].
Sistema de sujeción para niños con anclaje rígido ISOFIX

681-2. Seguridad de los niños
AYGO_OM_Europe_OM99R22S

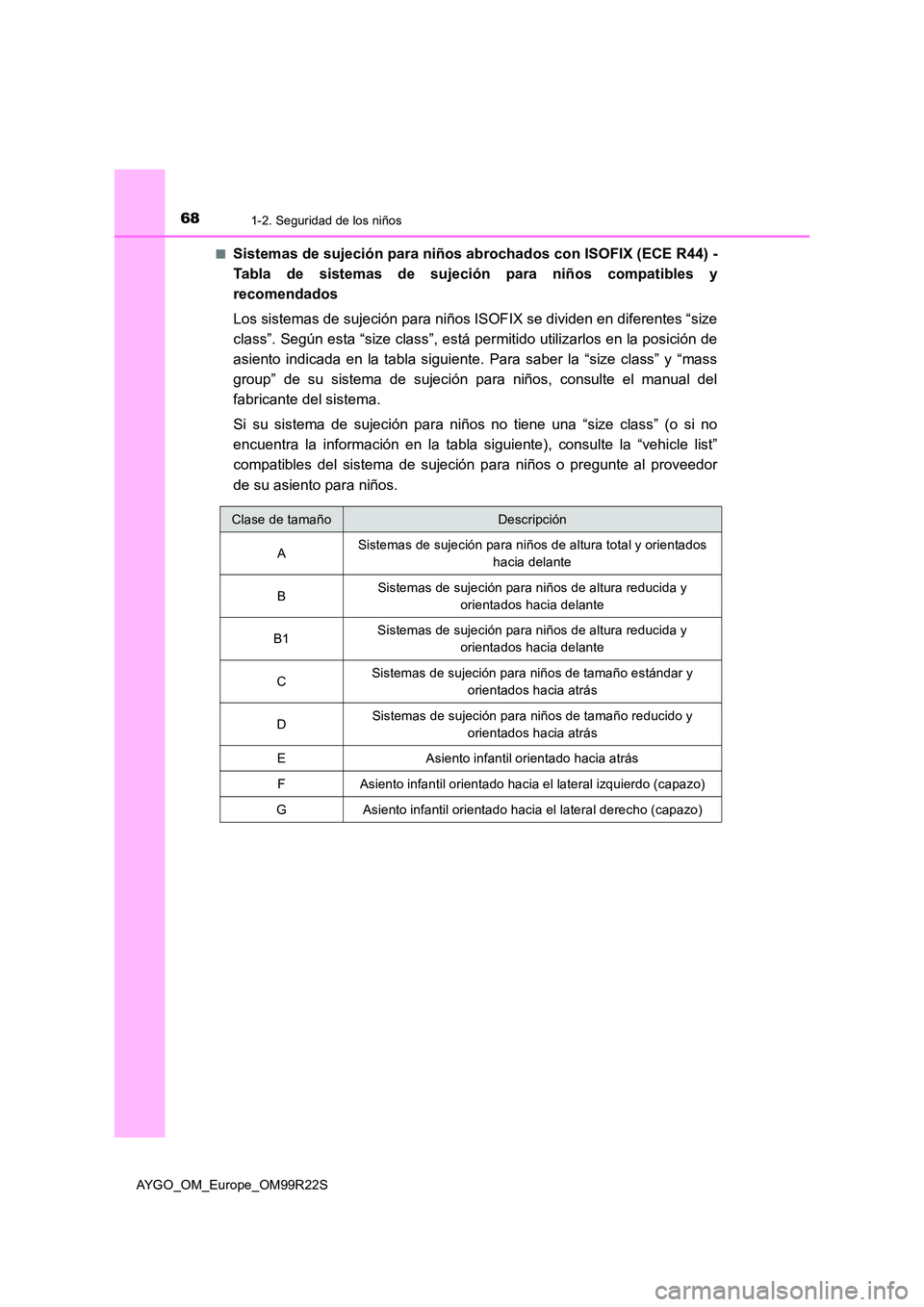

■Sistemas de sujeción para niños abrochados con ISOFIX (ECE R44) -
Tabla de sistemas de sujeción para niños compatibles y
recomendados
Los sistemas de sujeción para niños ISOFIX se dividen en diferentes “size
class”. Según esta “size class”, está permitido utilizarlos en la posición de
asiento indicada en la tabla siguiente. Para saber la “size class” y “mass
group” de su sistema de sujeción para niños, consulte el manual del
fabricante del sistema.
Si su sistema de sujeción para niños no tiene una “size class” (o si no
encuentra la información en la tabla siguiente), consulte la “vehicle list”
compatibles del sistema de sujeción para niños o pregunte al proveedor
de su asiento para niños.
Clase de tamañoDescripción
A Sistemas de sujeción para niños de altura total y orientados
hacia delante
B Sistemas de sujeción para niños de altura reducida y
orientados hacia delante
B1 Sistemas de sujeción para niños de altura reducida y
orientados hacia delante
C Sistemas de sujeción para niños de tamaño estándar y
orientados hacia atrás
D Sistemas de sujeción para niños de tamaño reducido y
orientados hacia atrás
E Asiento infantil orientado hacia atrás
F Asiento infantil orientado hacia el lateral izquierdo (capazo)
G Asiento infantil orientado hacia el lateral derecho (capazo)

691-2. Seguridad de los niños
1
En aras de la seguridad
AYGO_OM_Europe_OM99R22S

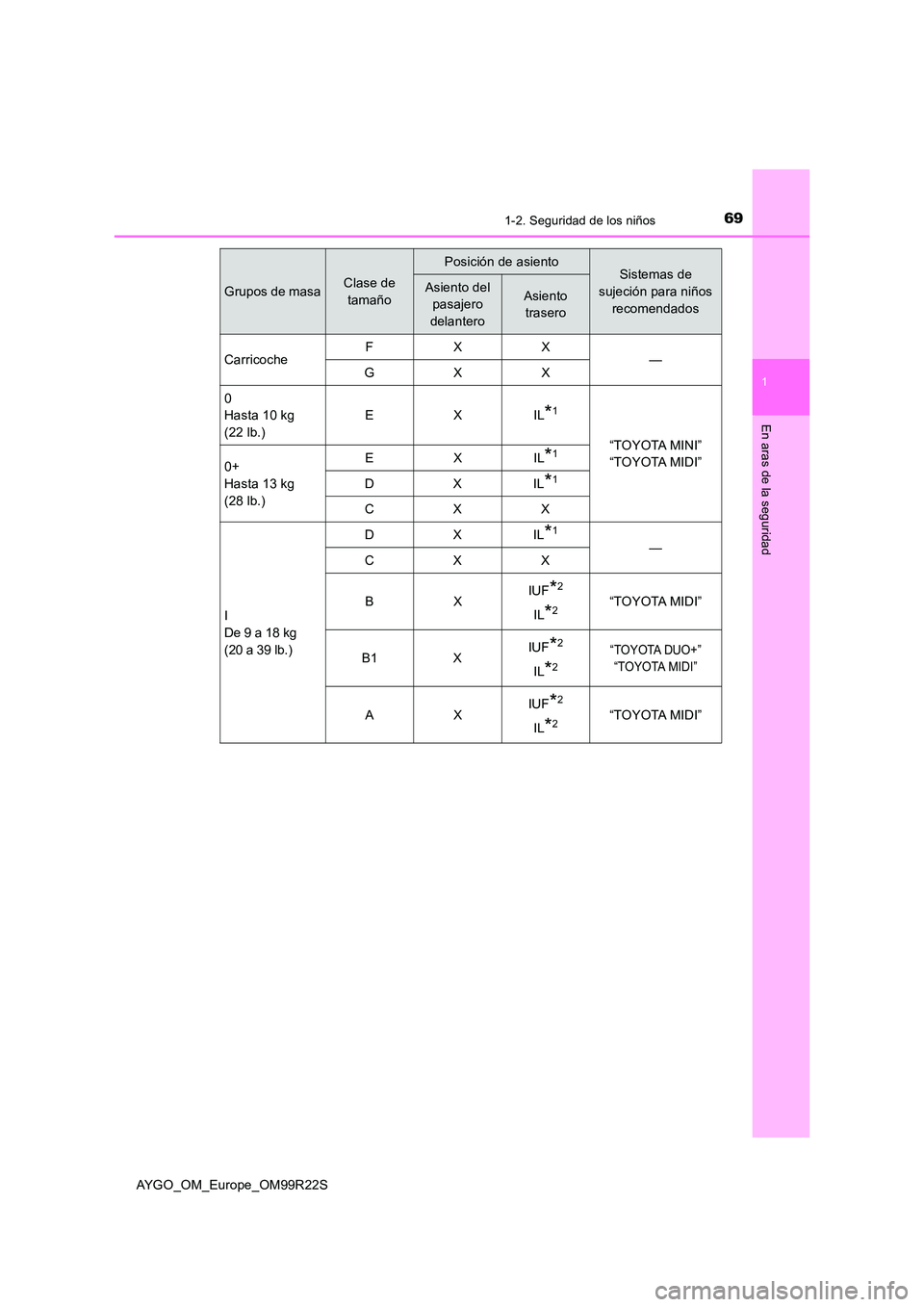

Grupos de masaClase de
tamaño
Posición de asientoSistemas de
sujeción para niños
recomendados
Asiento del
pasajero
delantero
Asiento
trasero
Carricoche FXX — GXX
0
Hasta 10 kg
(22 lb.)
EXIL*1
“TOYOTA MINI”
“TOYOTA MIDI” 0+
Hasta 13 kg
(28 lb.)
EXIL*1
DXIL*1
CXX
I
De 9 a 18 kg
(20 a 39 lb.)
DXIL*1
— CXX
BX IUF*2
IL*2“TOYOTA MIDI”
B1 X IUF*2
IL*2
“TOYOTA DUO+”
“TOYOTA MIDI”
AX IUF*2
IL*2“TOYOTA MIDI”

701-2. Seguridad de los niños
AYGO_OM_Europe_OM99R22S

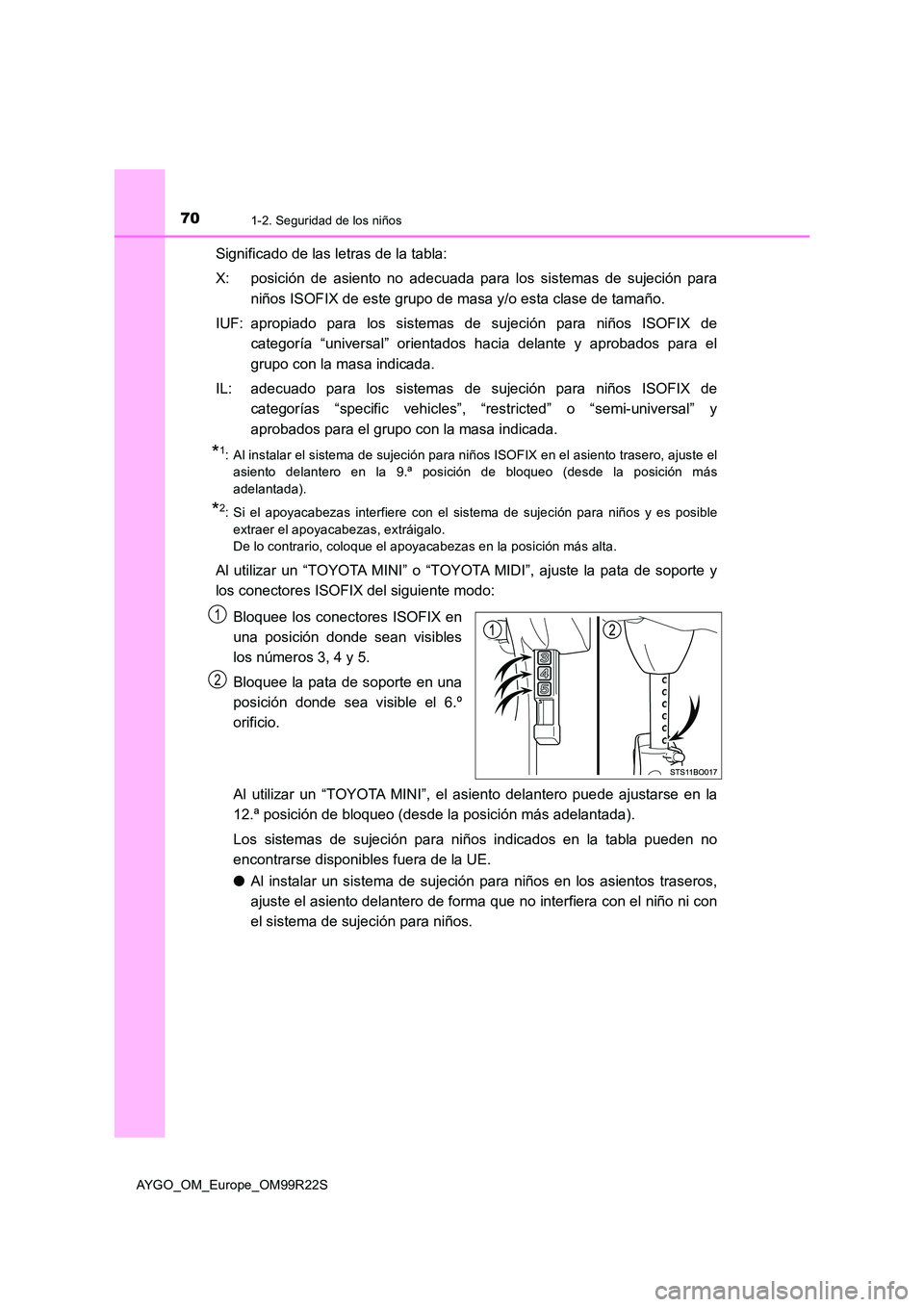

Significado de las letras de la tabla:
X: posición de asiento no adecuada para los sistemas de sujeción para
niños ISOFIX de este grupo de masa y/o esta clase de tamaño.
IUF: apropiado para los sistemas de sujeción para niños ISOFIX de
categoría “universal” orientados hacia delante y aprobados para el
grupo con la masa indicada.
IL: adecuado para los sistemas de sujeción para niños ISOFIX de
categorías “specific vehicles”, “restricted” o “semi-universal” y
aprobados para el grupo con la masa indicada.
*1: Al instalar el sistema de sujeción para niños ISOFIX en el asiento trasero, ajuste el
asiento delantero en la 9.ª posición de bloqueo (desde la posición más
adelantada).
*2: Si el apoyacabezas interfiere con el sistema de sujeción para niños y es posible
extraer el apoyacabezas, extráigalo.
De lo contrario, coloque el apoyacabezas en la posición más alta.
Al utilizar un “TOYOTA MINI” o “TOYOTA MIDI”, ajuste la pata de soporte y
los conectores ISOFIX del siguiente modo:
Bloquee los conectores ISOFIX en
una posición donde sean visibles
los números 3, 4 y 5.
Bloquee la pata de soporte en una
posición donde sea visible el 6.º
orificio.
Al utilizar un “TOYOTA MINI”, el asiento delantero puede ajustarse en la
12.ª posición de bloqueo (desde la posición más adelantada).
Los sistemas de sujeción para niños indicados en la tabla pueden no
encontrarse disponibles fuera de la UE.
● Al instalar un sistema de sujeción para niños en los asientos traseros,
ajuste el asiento delantero de forma q ue no interfiera con el niño ni con
el sistema de sujeción para niños.
1
2

711-2. Seguridad de los niños
1
En aras de la seguridad
AYGO_OM_Europe_OM99R22S

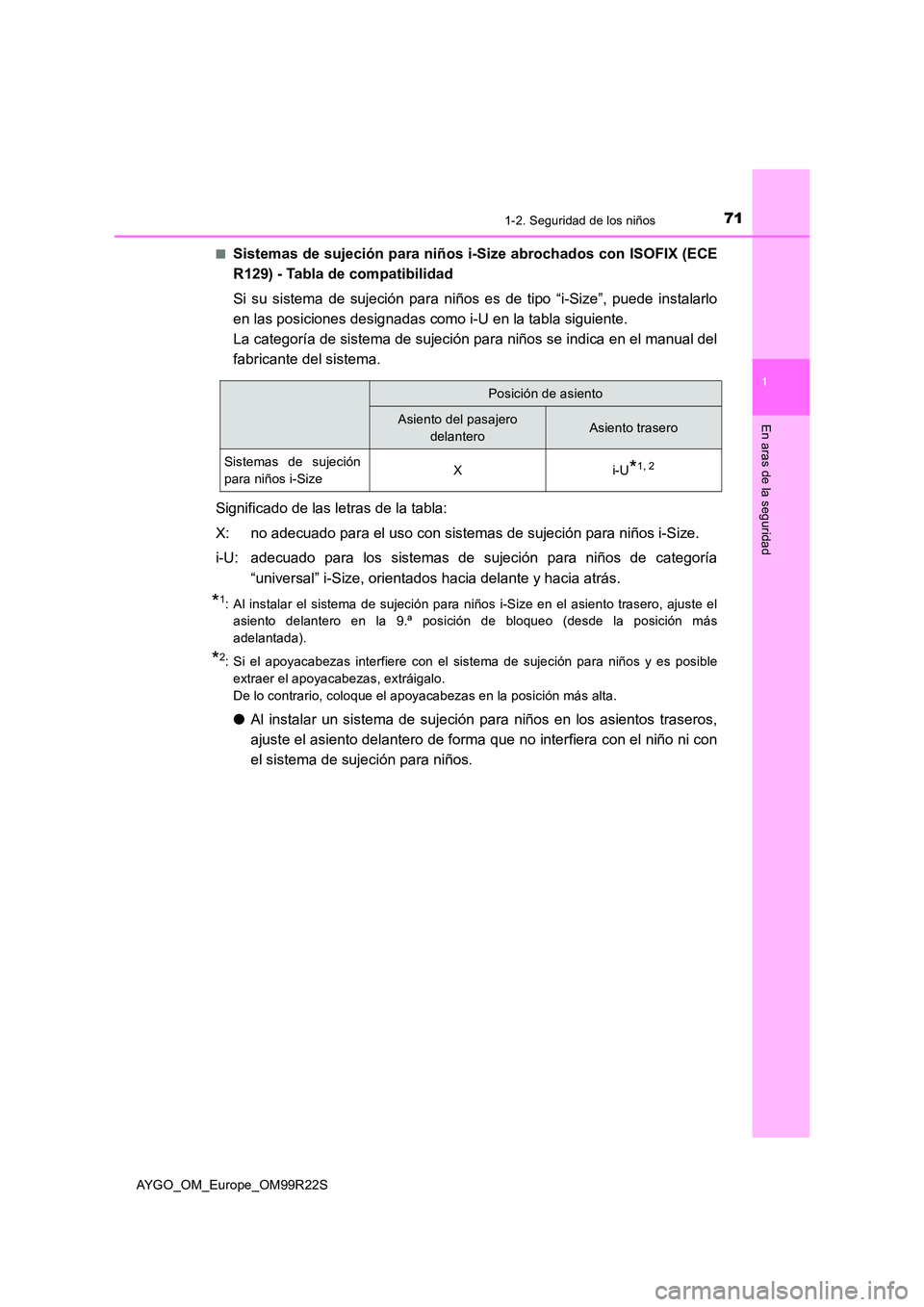

■Sistemas de sujeción para niños i- Size abrochados con ISOFIX (ECE
R129) - Tabla de compatibilidad
Si su sistema de sujeción para niños es de tipo “i-Size”, puede instalarlo
en las posiciones designadas como i-U en la tabla siguiente.
La categoría de sistema de sujeción para niños se indica en el manual del
fabricante del sistema.
Significado de las letras de la tabla:
X: no adecuado para el uso con sistemas de sujeción para niños i-Size.
i-U: adecuado para los sistemas de sujeción para niños de categoría
“universal” i-Size, orientados hacia delante y hacia atrás.
*1: Al instalar el sistema de sujeción para niños i-Size en el asiento trasero, ajuste el
asiento delantero en la 9.ª posición de bloqueo (desde la posición más
adelantada).
*2: Si el apoyacabezas interfiere con el sistema de sujeción para niños y es posible
extraer el apoyacabezas, extráigalo.
De lo contrario, coloque el apoyacabezas en la posición más alta.
● Al instalar un sistema de sujeción para niños en los asientos traseros,
ajuste el asiento delantero de forma q ue no interfiera con el niño ni con
el sistema de sujeción para niños.
Posición de asiento
Asiento del pasajero
delanteroAsiento trasero
Sistemas de sujeción
para niños i-SizeXi-U*1, 2

721-2. Seguridad de los niños
AYGO_OM_Europe_OM99R22S

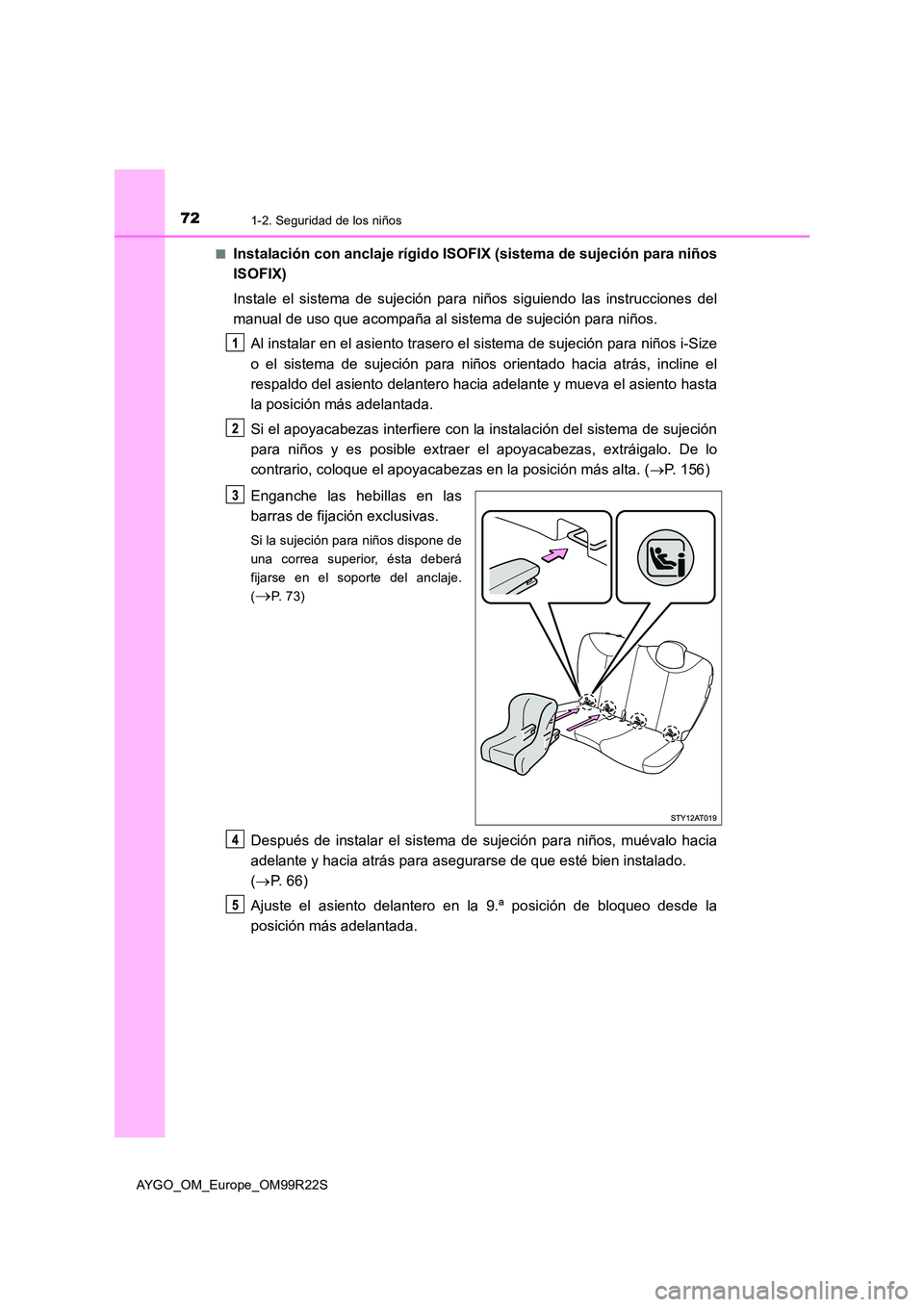

■Instalación con anclaje rígido ISOFIX (sistema de sujeción para niños
ISOFIX)
Instale el sistema de sujeción para niños siguiendo las instrucciones del
manual de uso que acompaña al sistema de sujeción para niños.
Al instalar en el asiento trasero el sistema de sujeción para niños i-Size
o el sistema de sujeción para niños orientado hacia atrás, incline el
respaldo del asiento delantero hacia adelante y mueva el asiento hasta
la posición más adelantada.
Si el apoyacabezas interfiere con la instalación del sistema de sujeción
para niños y es posible extraer el apoyacabezas, extráigalo. De lo
contrario, coloque el apoyacabezas en la posición más alta. ( P. 156)
Enganche las hebillas en las
barras de fijación exclusivas.
Si la sujeción para niños dispone de
una correa superior, ésta deberá
fijarse en el soporte del anclaje.
(P. 7 3 )
Después de instalar el sistema de sujeción para niños, muévalo hacia
adelante y hacia atrás para asegurarse de que esté bien instalado.
( P. 6 6 )
Ajuste el asiento delantero en la 9.ª posición de bloqueo desde la
posición más adelantada.
