2019 TOYOTA AYGO Manuale de Empleo (in Spanish)

3857-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R22S

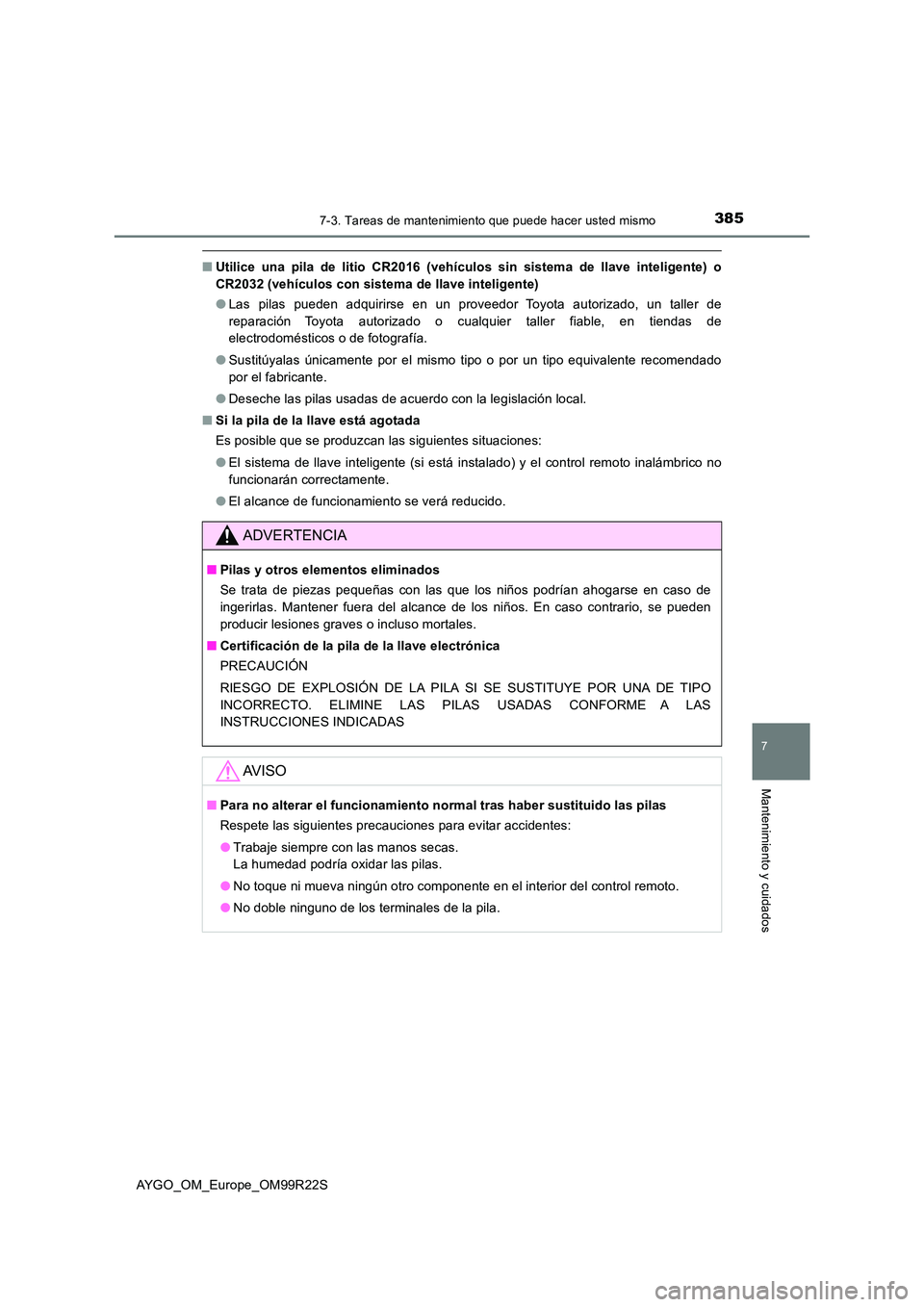

■Utilice una pila de litio CR2016 (vehículos sin sistema de llave inteligente) o
CR2032 (vehículos con sistema de llave inteligente)
● Las pilas pueden adquirirse en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable, en tiendas de
electrodomésticos o de fotografía.
● Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente recomendado
por el fabricante.
● Deseche las pilas usadas de acuerdo con la legislación local.
■ Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
● El sistema de llave inteligente (si está instalado) y el control remoto inalámbrico no
funcionarán correctamente.
● El alcance de funcionamiento se verá reducido.
ADVERTENCIA
■Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantener fuera del alcance de los niños. En caso contrario, se pueden
producir lesiones graves o incluso mortales.
■ Certificación de la pila de la llave electrónica
PRECAUCIÓN
RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR UNA DE TIPO
INCORRECTO. ELIMINE LAS PILAS USADAS CONFORME A LAS
INSTRUCCIONES INDICADAS
AV I S O
■ Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes:
● Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
● No toque ni mueva ningún otro componente en el interior del control remoto.
● No doble ninguno de los terminales de la pila.

3867-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R22S

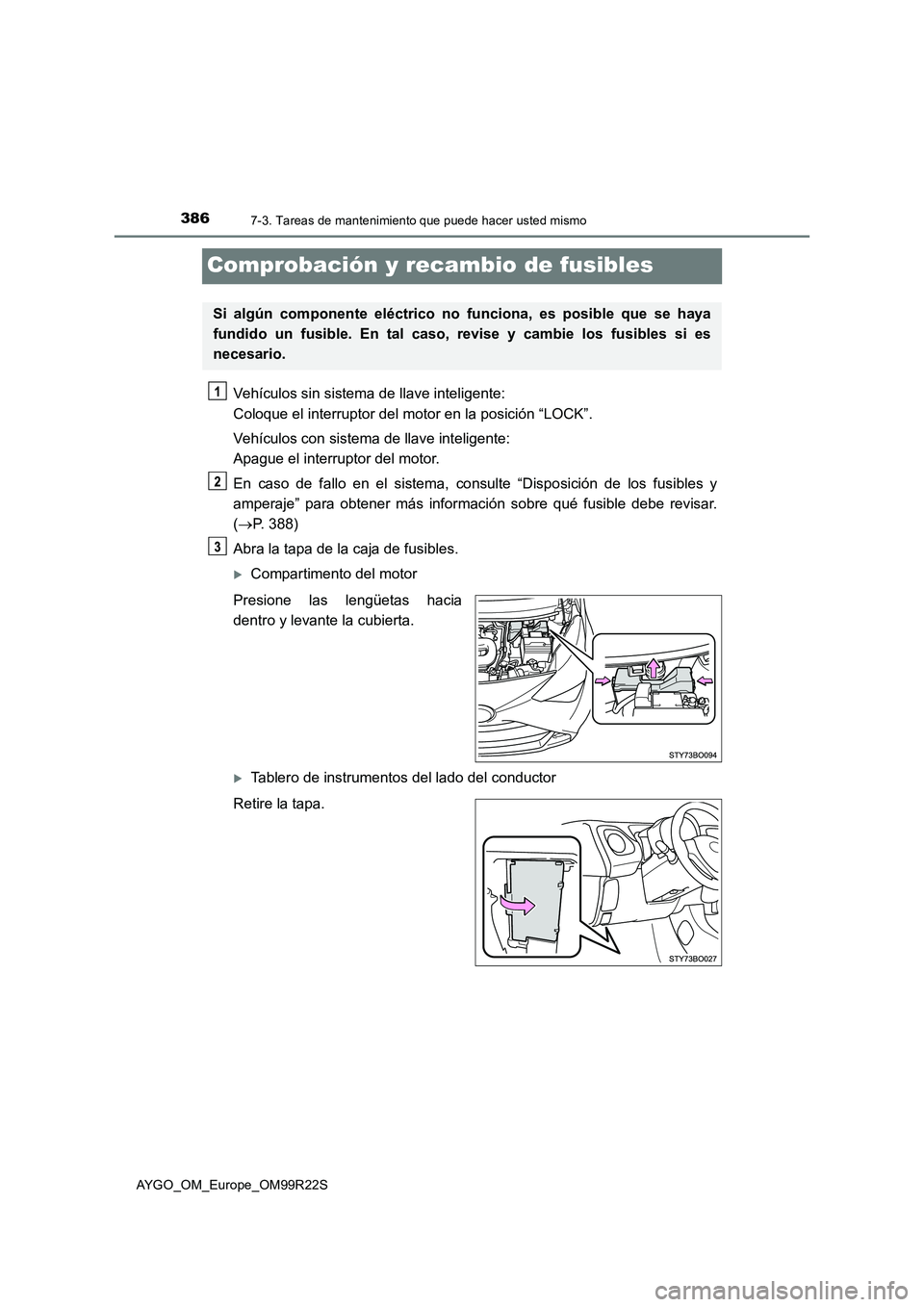

Comprobación y recambio de fusibles
Vehículos sin sistema de llave inteligente:
Coloque el interruptor del motor en la posición “LOCK”.
Vehículos con sistema de llave inteligente:
Apague el interruptor del motor.
En caso de fallo en el sistema, consulte “Disposición de los fusibles y
amperaje” para obtener más información sobre qué fusible debe revisar.
( P. 388)
Abra la tapa de la caja de fusibles.
Compartimento del motor
Presione las lengüetas hacia
dentro y levante la cubierta.
Tablero de instrumentos del lado del conductor
Retire la tapa.
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.

3877-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R22S

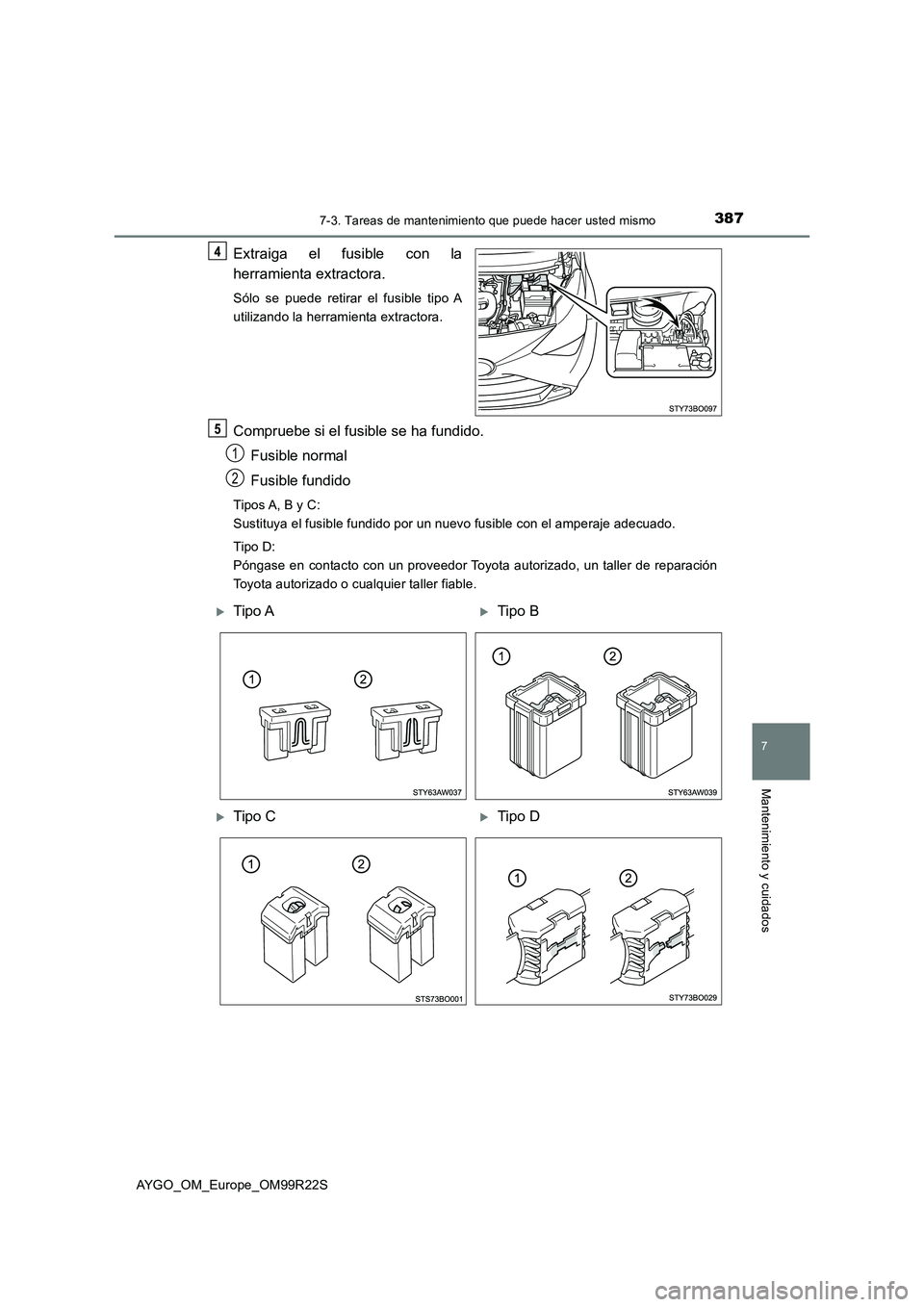

Extraiga el fusible con la
herramienta extractora.
Sólo se puede retirar el fusible tipo A
utilizando la herramienta extractora.
Compruebe si el fusible se ha fundido.
Fusible normal
Fusible fundido
Tipos A, B y C:
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado.
Tipo D:
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
1
2
Tipo ATipo B
Tipo CTipo D

3887-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R22S

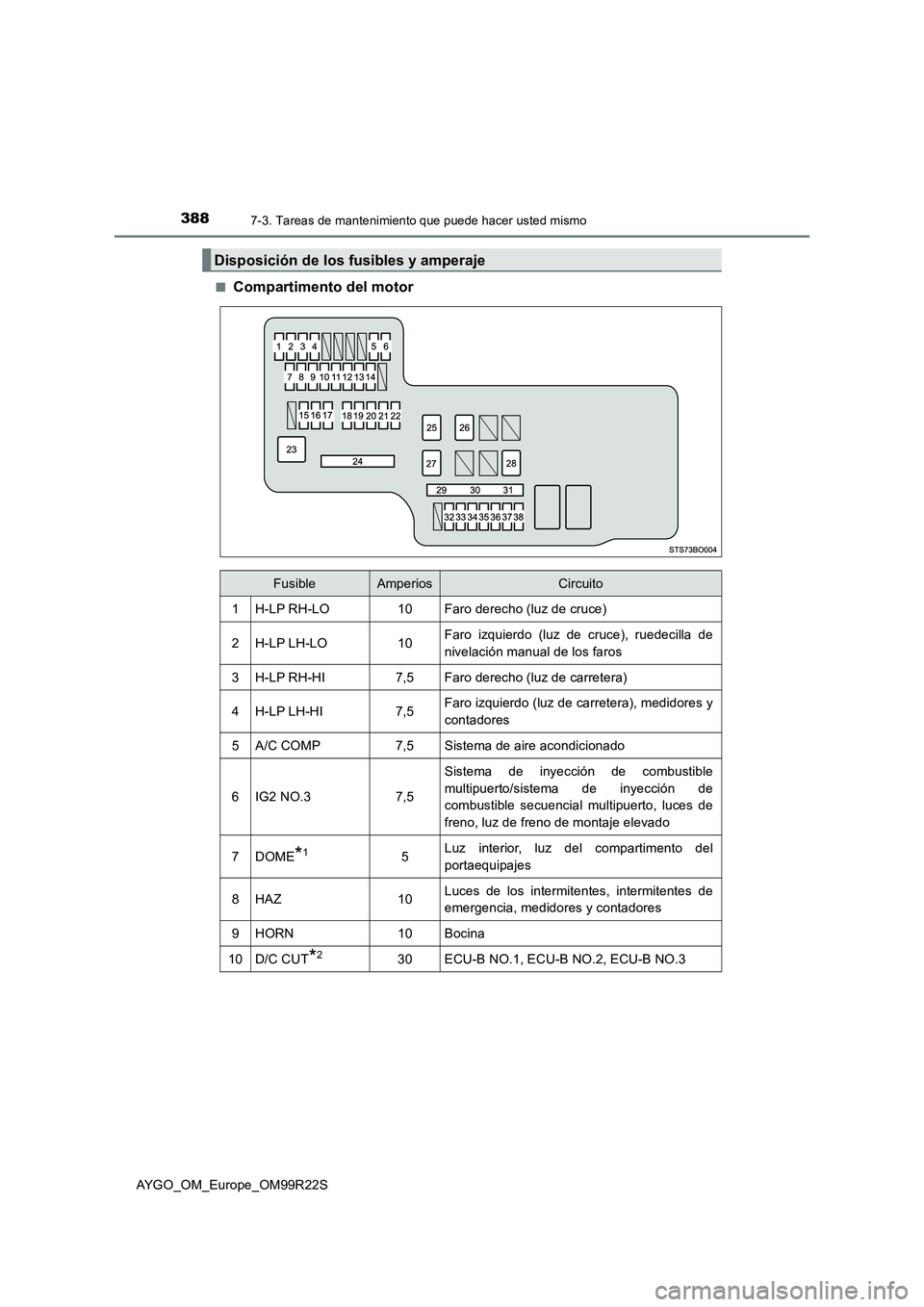

■Compartimento del motor
Disposición de los fusibles y amperaje
FusibleAmperiosCircuito
1H-LP RH-LO10Faro derecho (luz de cruce)
2H-LP LH-LO10Faro izquierdo (luz de cruce), ruedecilla de
nivelación manual de los faros
3H-LP RH-HI7,5Faro derecho (luz de carretera)
4H-LP LH-HI7,5Faro izquierdo (luz de carretera), medidores y
contadores
5A/C COMP7,5Sistema de aire acondicionado
6IG2 NO.37,5
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto, luces de
freno, luz de freno de montaje elevado
7DOME*15Luz interior, luz del compartimento del
portaequipajes
8HAZ10Luces de los intermitentes, intermitentes de
emergencia, medidores y contadores
9HORN10Bocina
10D/C CUT*230ECU-B NO.1, ECU-B NO.2, ECU-B NO.3

3897-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R22S

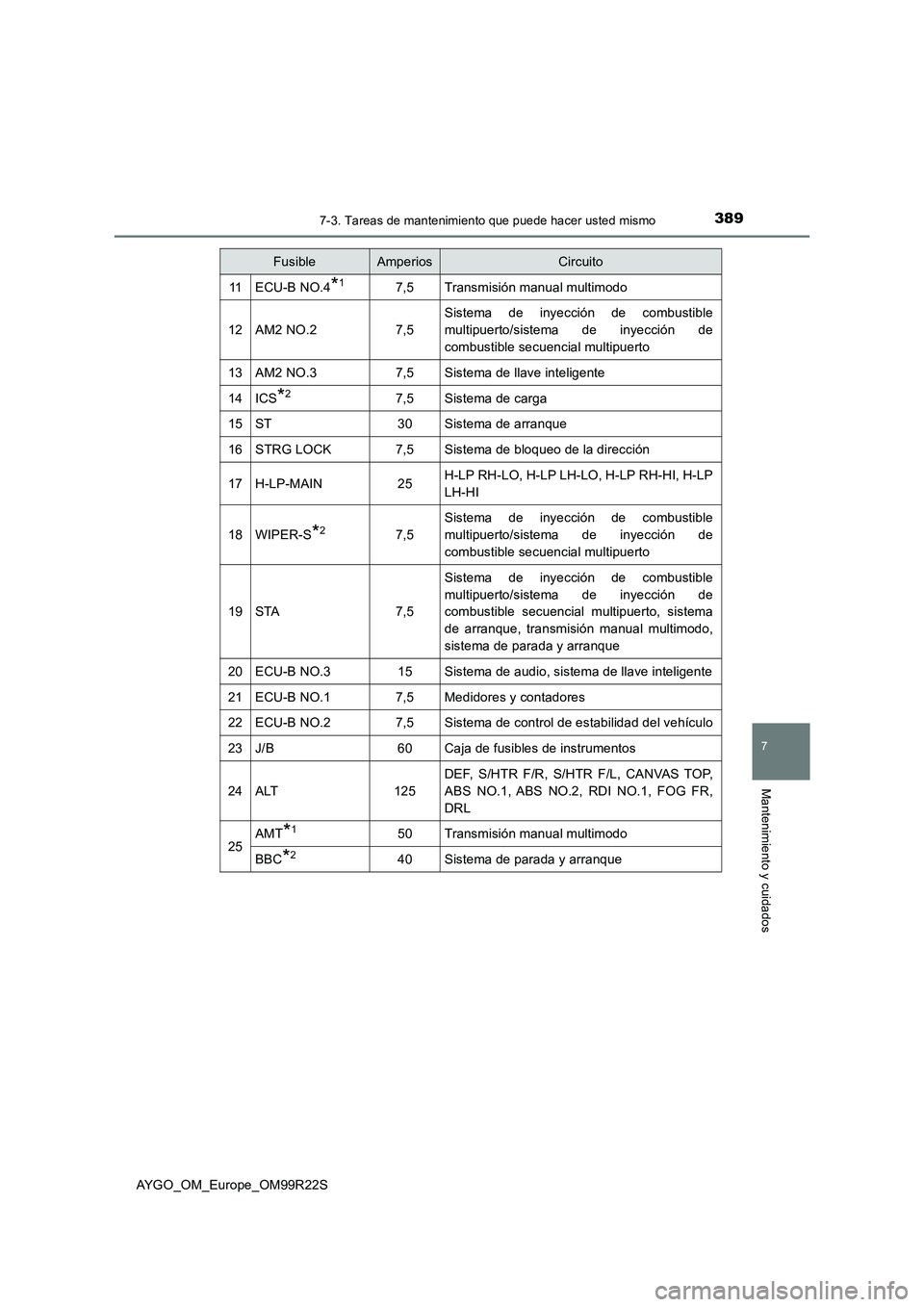

11ECU-B NO.4*17,5Transmisión manual multimodo
12AM2 NO.27,5
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto
13AM2 NO.37,5Sistema de llave inteligente
14ICS*27,5Sistema de carga
15ST30Sistema de arranque
16STRG LOCK7,5Sistema de bloqueo de la dirección
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
18WIPER-S*27,5
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto
19STA7,5
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto, sistema
de arranque, transmisión manual multimodo,
sistema de parada y arranque
20ECU-B NO.315Sistema de audio, sistema de llave inteligente
21ECU-B NO.17,5Medidores y contadores
22ECU-B NO.27,5Sistema de control de estabilidad del vehículo
23J/B60Caja de fusibles de instrumentos
24ALT125
DEF, S/HTR F/R, S/HTR F/L, CANVAS TOP,
ABS NO.1, ABS NO.2, RDI NO.1, FOG FR,
DRL
25AMT*150Transmisión manual multimodo
BBC*240Sistema de parada y arranque
FusibleAmperiosCircuito

3907-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R22S

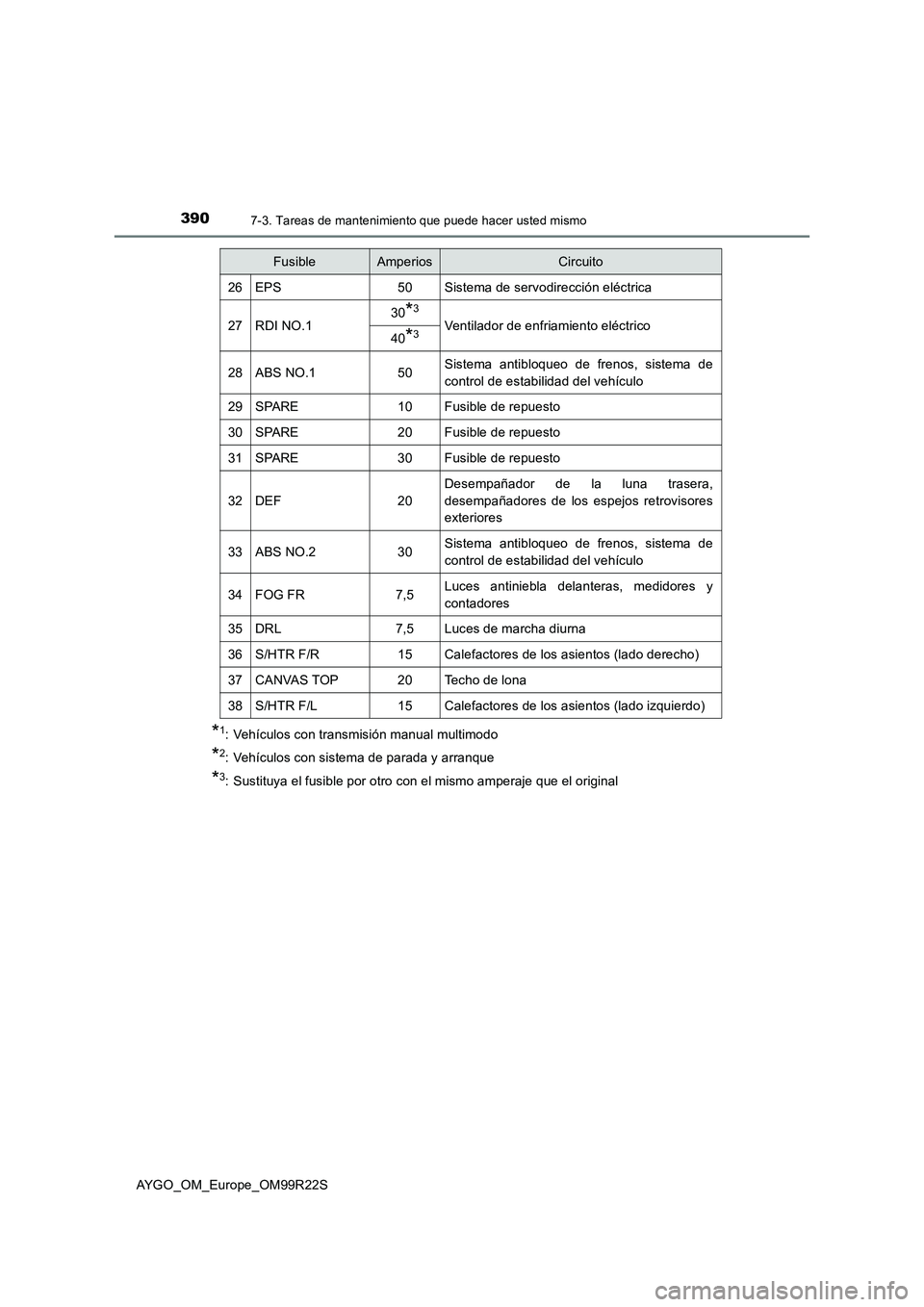

*1: Vehículos con transmisión manual multimodo
*2: Vehículos con sistema de parada y arranque
*3: Sustituya el fusible por otro con el mismo amperaje que el original
26EPS50Sistema de servodirección eléctrica
27RDI NO.130*3
Ventilador de enfriamiento eléctrico40*3
28ABS NO.150Sistema antibloqueo de frenos, sistema de
control de estabilidad del vehículo
29SPARE10Fusible de repuesto
30SPARE20Fusible de repuesto
31SPARE30Fusible de repuesto
32DEF20
Desempañador de la luna trasera,
desempañadores de los espejos retrovisores
exteriores
33ABS NO.230Sistema antibloqueo de frenos, sistema de
control de estabilidad del vehículo
34FOG FR7,5Luces antiniebla delanteras, medidores y
contadores
35DRL7,5Luces de marcha diurna
36S/HTR F/R15Calefactores de los asientos (lado derecho)
37CANVAS TOP20Techo de lona
38S/HTR F/L15Calefactores de los asientos (lado izquierdo)
FusibleAmperiosCircuito

3917-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R22S
■Tablero de instrumentos del lado del conductor
FusibleAmperiosCircuito
1IG1 NO.25
Luz de marcha atrás, sistema de inyección de combustible multipuerto/sistema de inyección
de combustible secuencial multipuerto, sistema de audio, sistema de control deestabilidad del vehículo
2WASHER15Lavaparabrisas, lavador de la luna trasera
3ECU-IG NO.15
ECU de la carrocería principal, medidores y
contadores, sistema de aire acondicionado,
desempañador de la luna trasera,
desempañadores de los espejos retrovisores
exteriores, calefactores de los asientos, techo
de lona, sistema de audio, Sistema del PCS
4ECU-IG NO.25Sistema de servodirección eléctrica, sistema
de parada y arranque
5WIPER RR15Limpiaparabrisas de la luna trasera
6IG1 NO.15
Ventilador de refrigeración eléctrico, sistema
antibloqueo de frenos, sistema de control de
estabilidad del vehículo
7WIPER25Limpiaparabrisas
8MIR HTR10Desempañadores de los espejos retrovisores
exteriores
9P/OUTLET15Toma de corriente
10ECU-ACC7,5
Espejos retrovisores exteriores, sistema de
audio, sistema de parada y arranque,
medidores y contadores

3927-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R22S

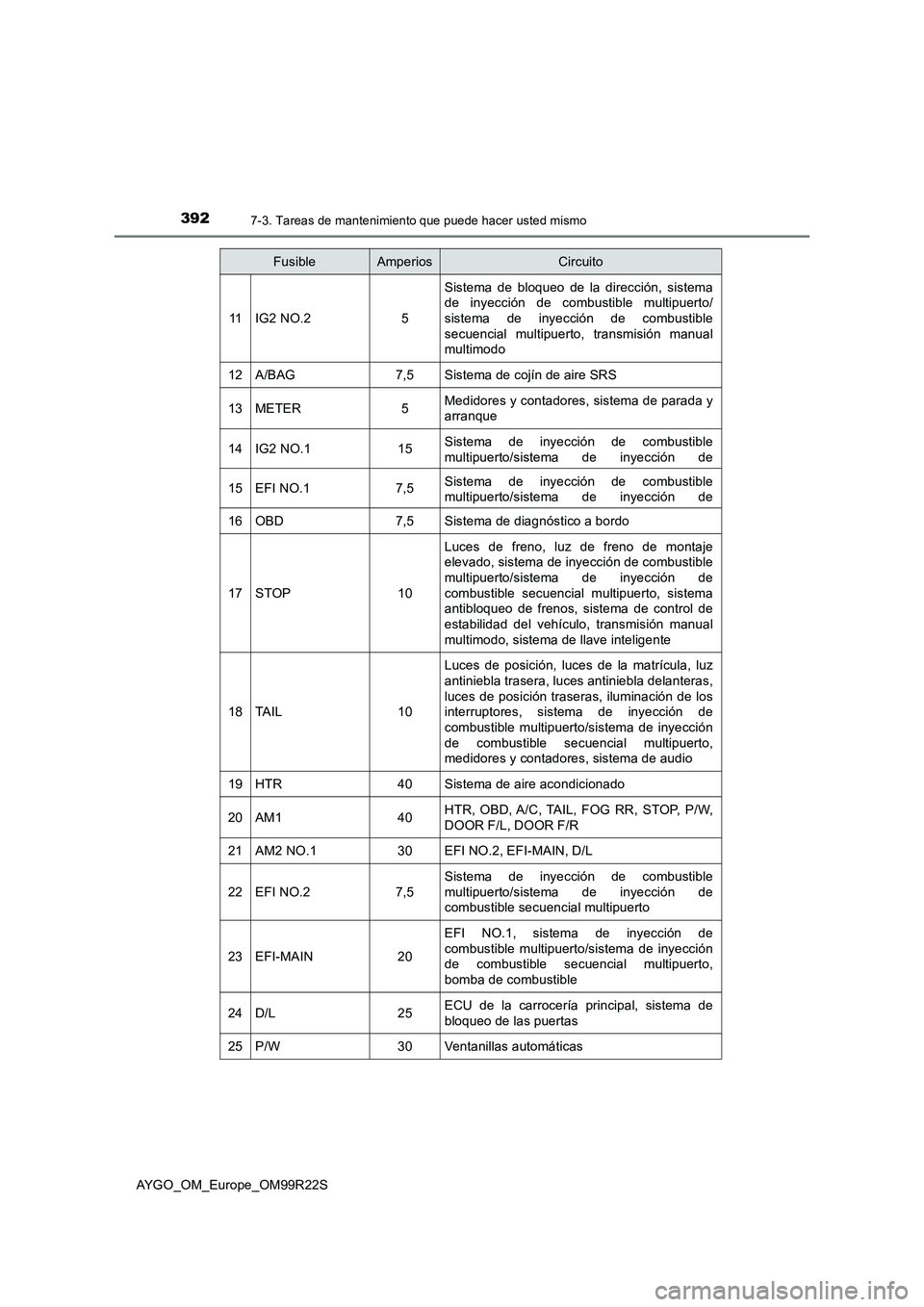

11IG2 NO.25
Sistema de bloqueo de la dirección, sistema de inyección de combustible multipuerto/sistema de inyección de combustible
secuencial multipuerto, transmisión manual multimodo
12A/BAG7,5Sistema de cojín de aire SRS
13METER5Medidores y contadores, sistema de parada yarranque
14IG2 NO.115Sistema de inyección de combustiblemultipuerto/sistema de inyección de
15EFI NO.17,5Sistema de inyección de combustiblemultipuerto/sistema de inyección de
16OBD7,5Sistema de diagnóstico a bordo
17STOP10
Luces de freno, luz de freno de montajeelevado, sistema de inyección de combustiblemultipuerto/sistema de inyección de
combustible secuencial multipuerto, sistema antibloqueo de frenos, sistema de control deestabilidad del vehículo, transmisión manual
multimodo, sistema de llave inteligente
18TA I L10
Luces de posición, luces de la matrícula, luz
antiniebla trasera, luces antiniebla delanteras, luces de posición traseras, iluminación de losinterruptores, sistema de inyección de
combustible multipuerto/sistema de inyección de combustible secuencial multipuerto,medidores y contadores, sistema de audio
19HTR40Sistema de aire acondicionado
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP, P/W,
DOOR F/L, DOOR F/R
21AM2 NO.130EFI NO.2, EFI-MAIN, D/L
22EFI NO.27,5Sistema de inyección de combustible multipuerto/sistema de inyección decombustible secuencial multipuerto
23EFI-MAIN20
EFI NO.1, sistema de inyección decombustible multipuerto/sistema de inyecciónde combustible secuencial multipuerto,
bomba de combustible
24D/L25ECU de la carrocería principal, sistema de
bloqueo de las puertas
25P/W30Ventanillas automáticas
FusibleAmperiosCircuito
