2019 TOYOTA AYGO Manuale de Empleo (in Spanish)

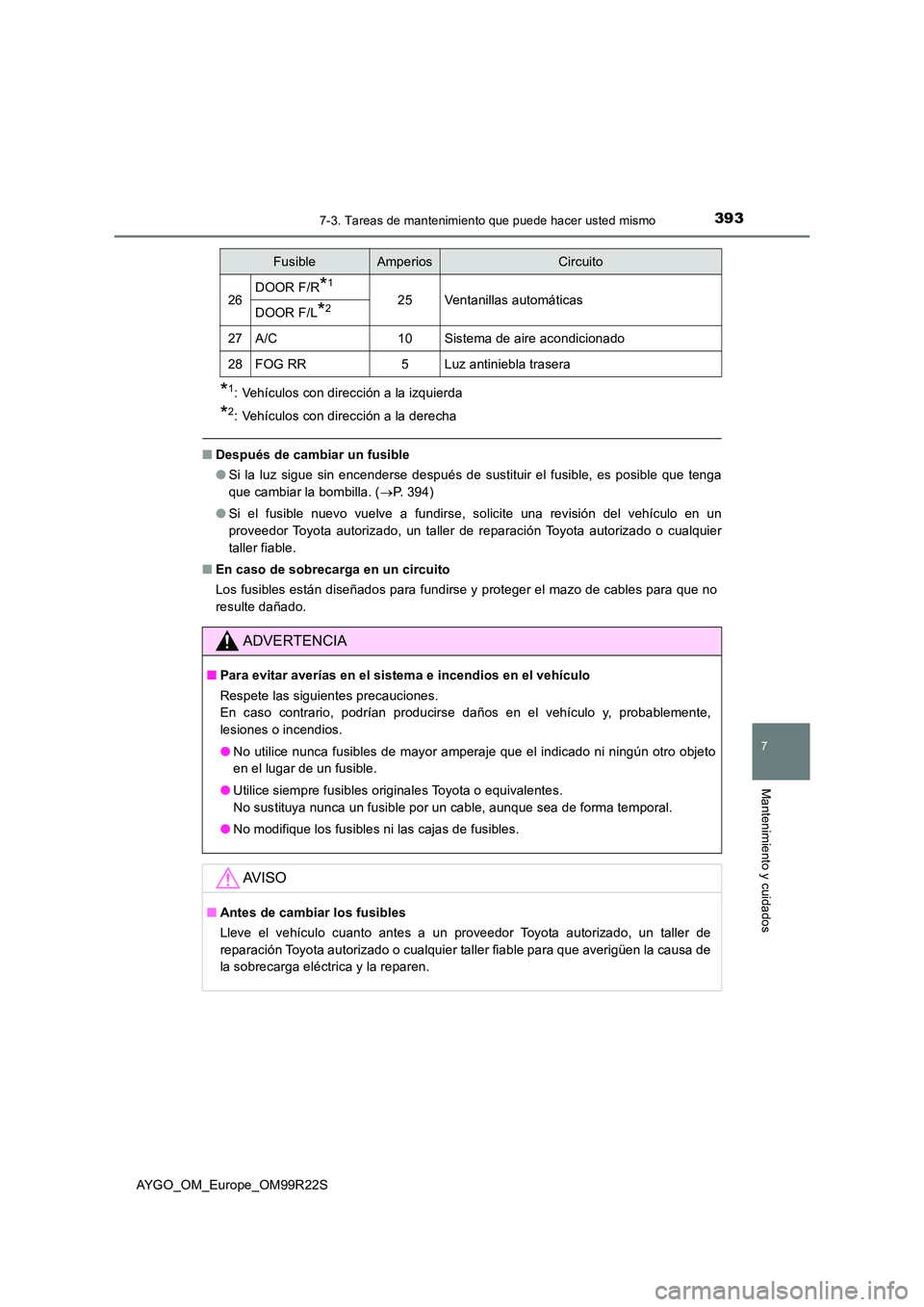

3937-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R22S
*1: Vehículos con dirección a la izquierda
*2: Vehículos con dirección a la derecha
■Después de cambiar un fusible
● Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P. 394)
● Si el fusible nuevo vuelve a fundirse, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
26DOOR F/R*1
25Ventanillas automáticasDOOR F/L*2
27A/C10Sistema de aire acondicionado
28FOG RR5Luz antiniebla trasera
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
● No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto
en el lugar de un fusible.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable para que averigüen la causa de
la sobrecarga eléctrica y la reparen.
FusibleAmperiosCircuito

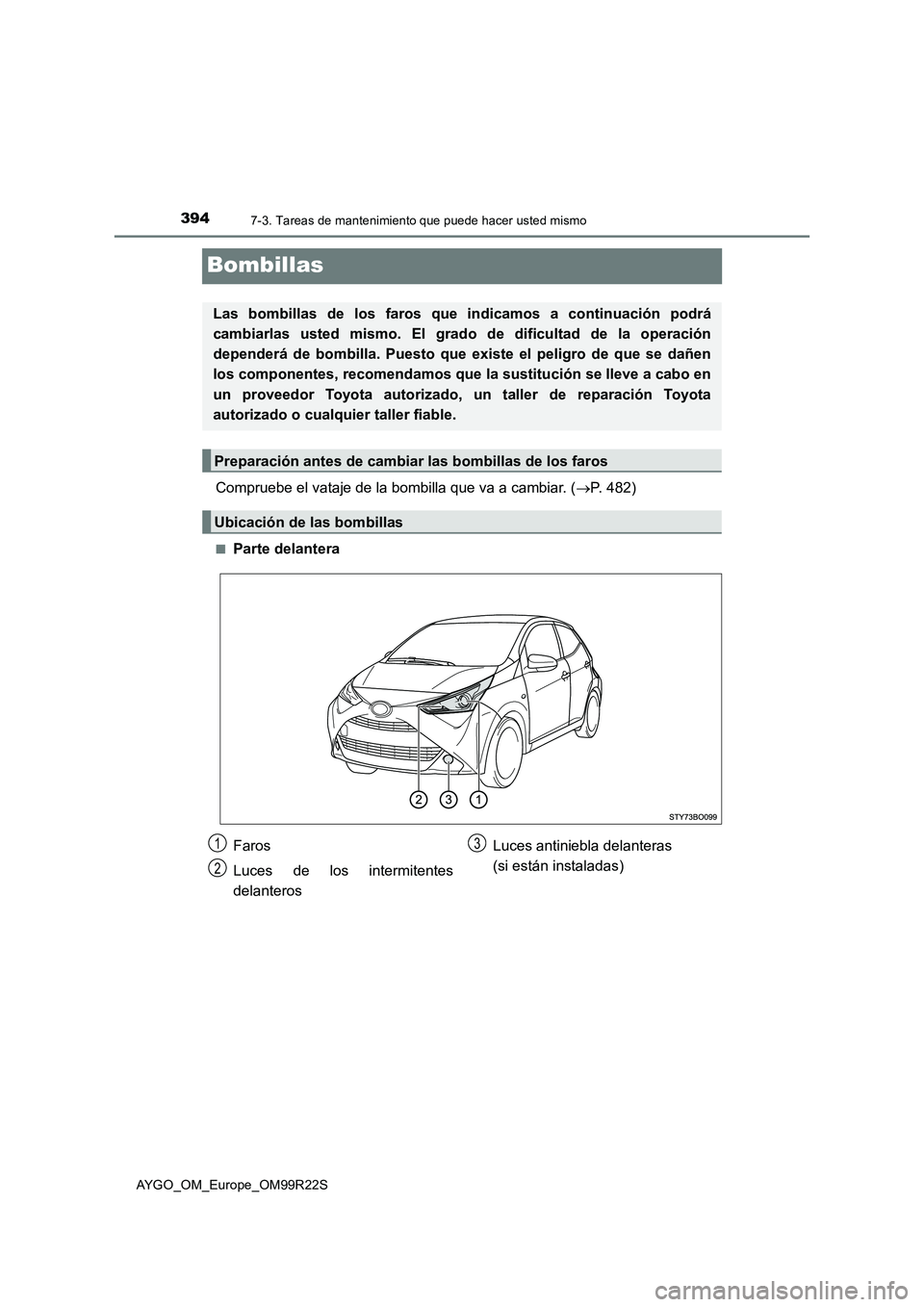

3947-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R22S
Bombillas
Compruebe el vataje de la bombilla que va a cambiar. (P. 482)
■Parte delantera
Las bombillas de los faros que indicamos a continuación podrá
cambiarlas usted mismo. El grado de dificultad de la operación
dependerá de bombilla. Puesto que existe el peligro de que se dañen
los componentes, recomendamos que la sustitución se lleve a cabo en
un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
Preparación antes de cambiar las bombillas de los faros
Ubicación de las bombillas
Faros
Luces de los intermitentes
delanteros
Luces antiniebla delanteras
(si están instaladas)
1
2
3

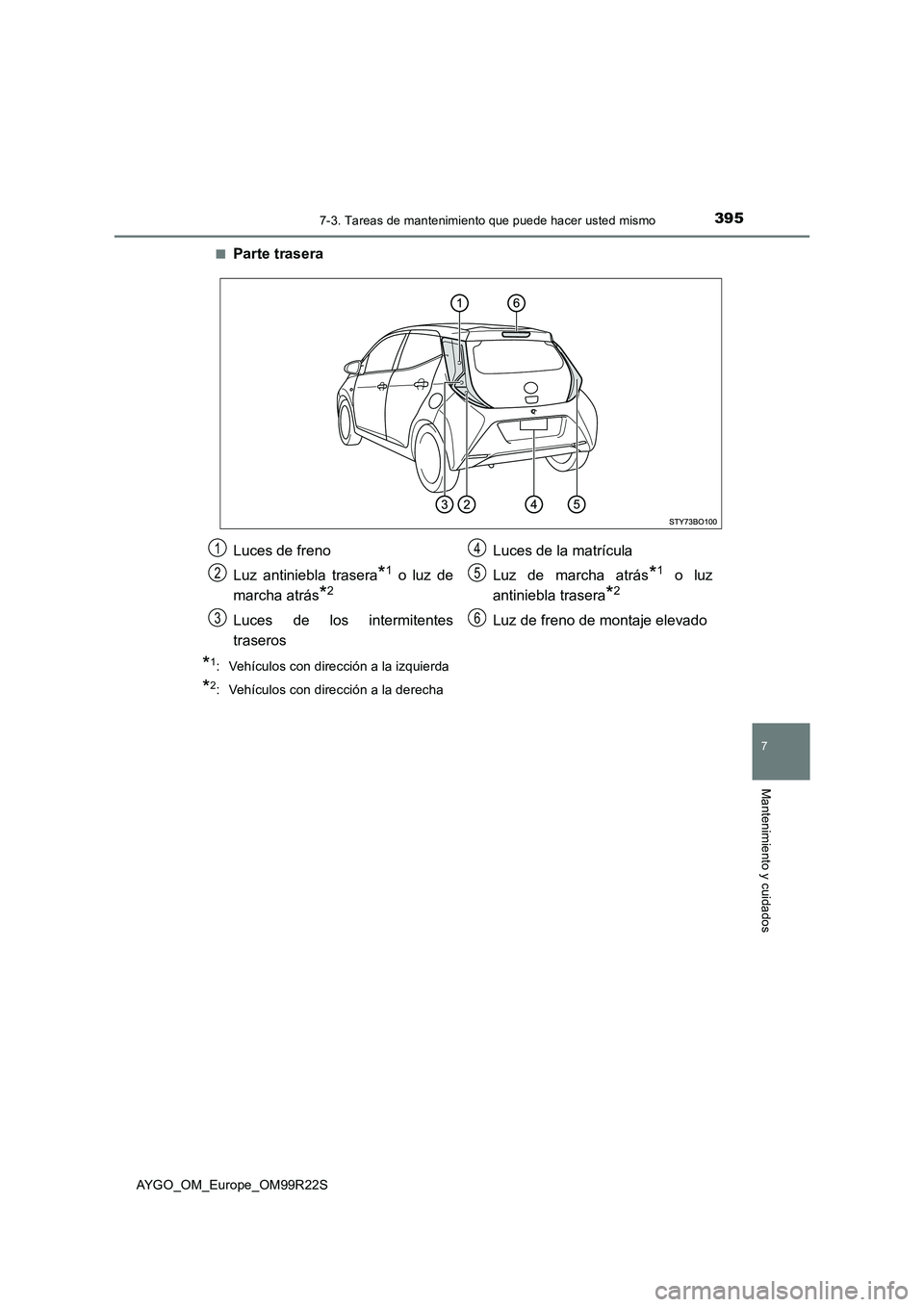

3957-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R22S
■Parte trasera
*1: Vehículos con dirección a la izquierda
*2: Vehículos con dirección a la derecha
Luces de freno
Luz antiniebla trasera*1 o luz de
marcha atrás*2
Luces de los intermitentes
traseros
Luces de la matrícula
Luz de marcha atrás*1 o luz
antiniebla trasera*2
Luz de freno de montaje elevado
1
2
3
4
5
6

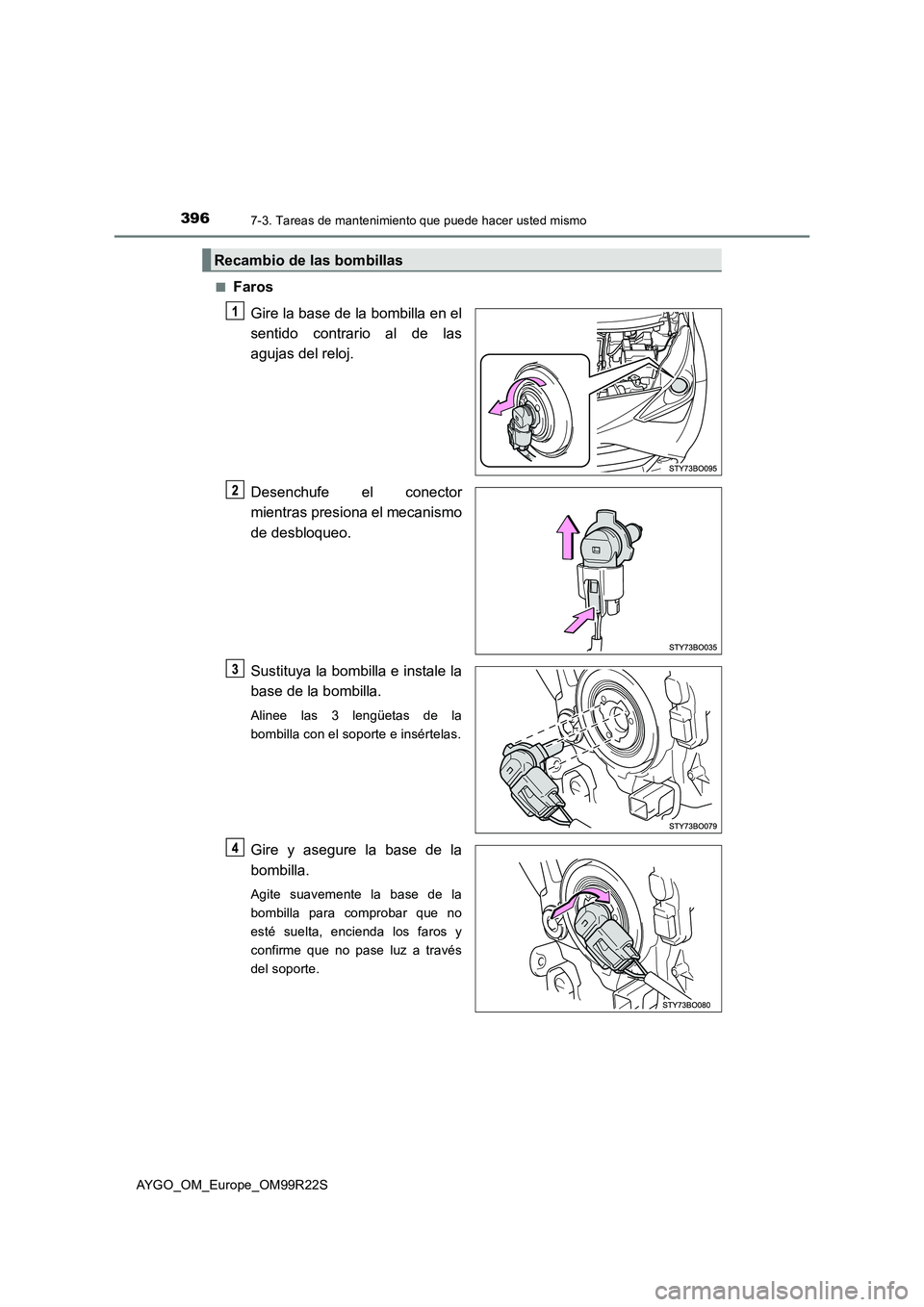

3967-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R22S
■Faros
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire y asegure la base de la
bombilla.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda los faros y
confirme que no pase luz a través
del soporte.
Recambio de las bombillas

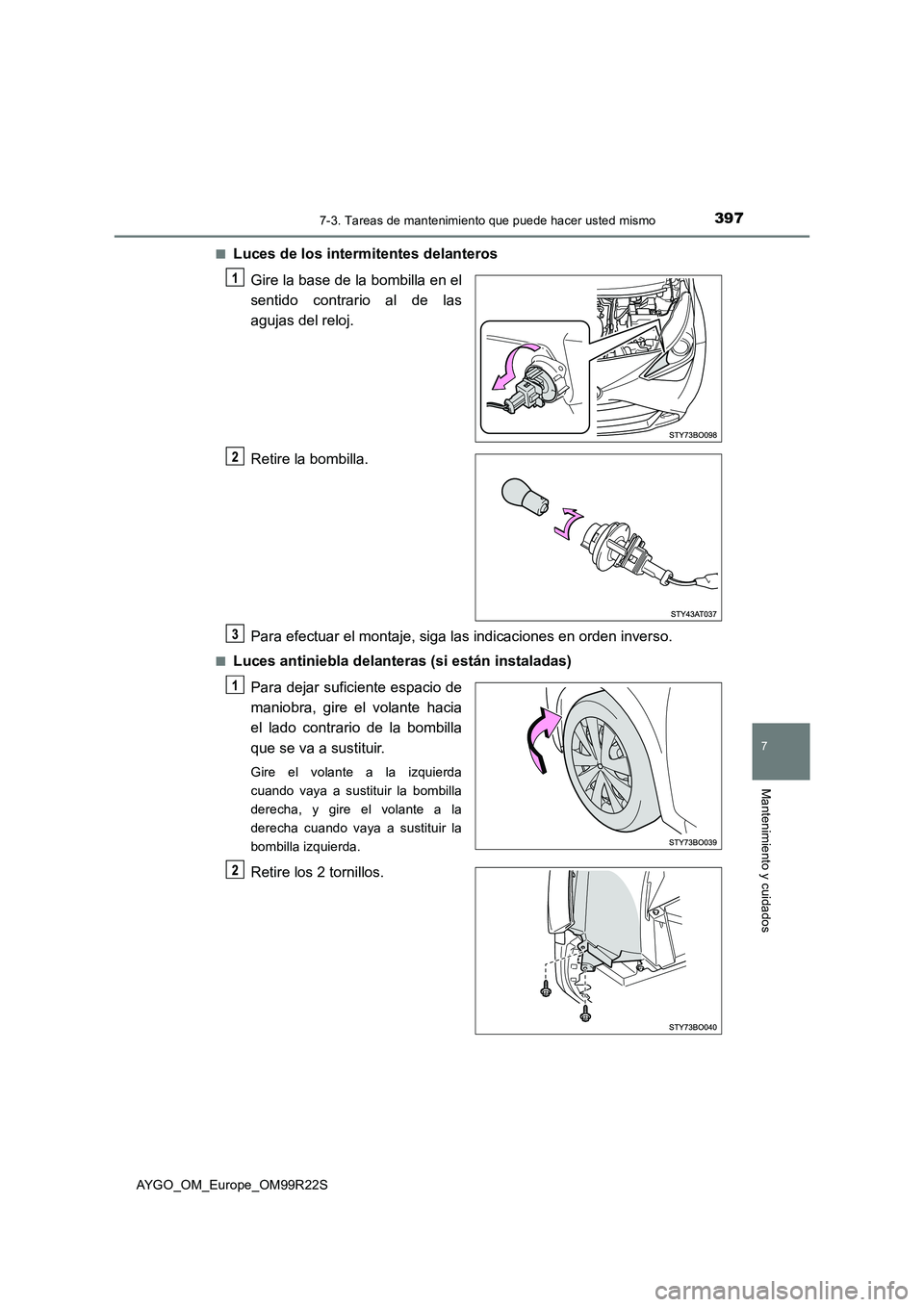

3977-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R22S
■Luces de los intermitentes delanteros
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
■Luces antiniebla delanteras (si están instaladas)
Para dejar suficiente espacio de
maniobra, gire el volante hacia
el lado contrario de la bombilla
que se va a sustituir.
Gire el volante a la izquierda
cuando vaya a sustituir la bombilla
derecha, y gire el volante a la
derecha cuando vaya a sustituir la
bombilla izquierda.
Retire los 2 tornillos.

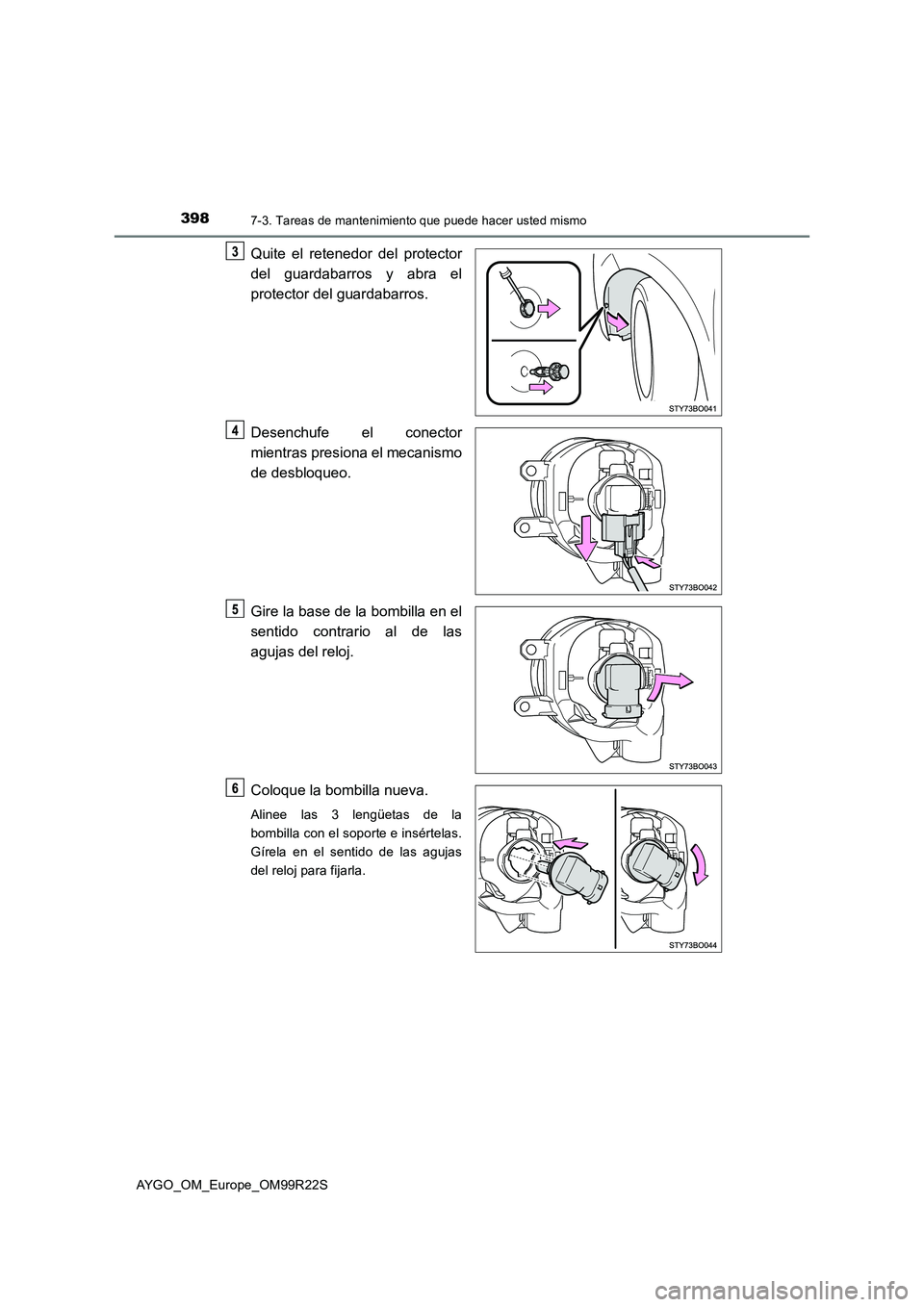

3987-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R22S
Quite el retenedor del protector
del guardabarros y abra el
protector del guardabarros.
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Coloque la bombilla nueva.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gírela en el sentido de las agujas
del reloj para fijarla.

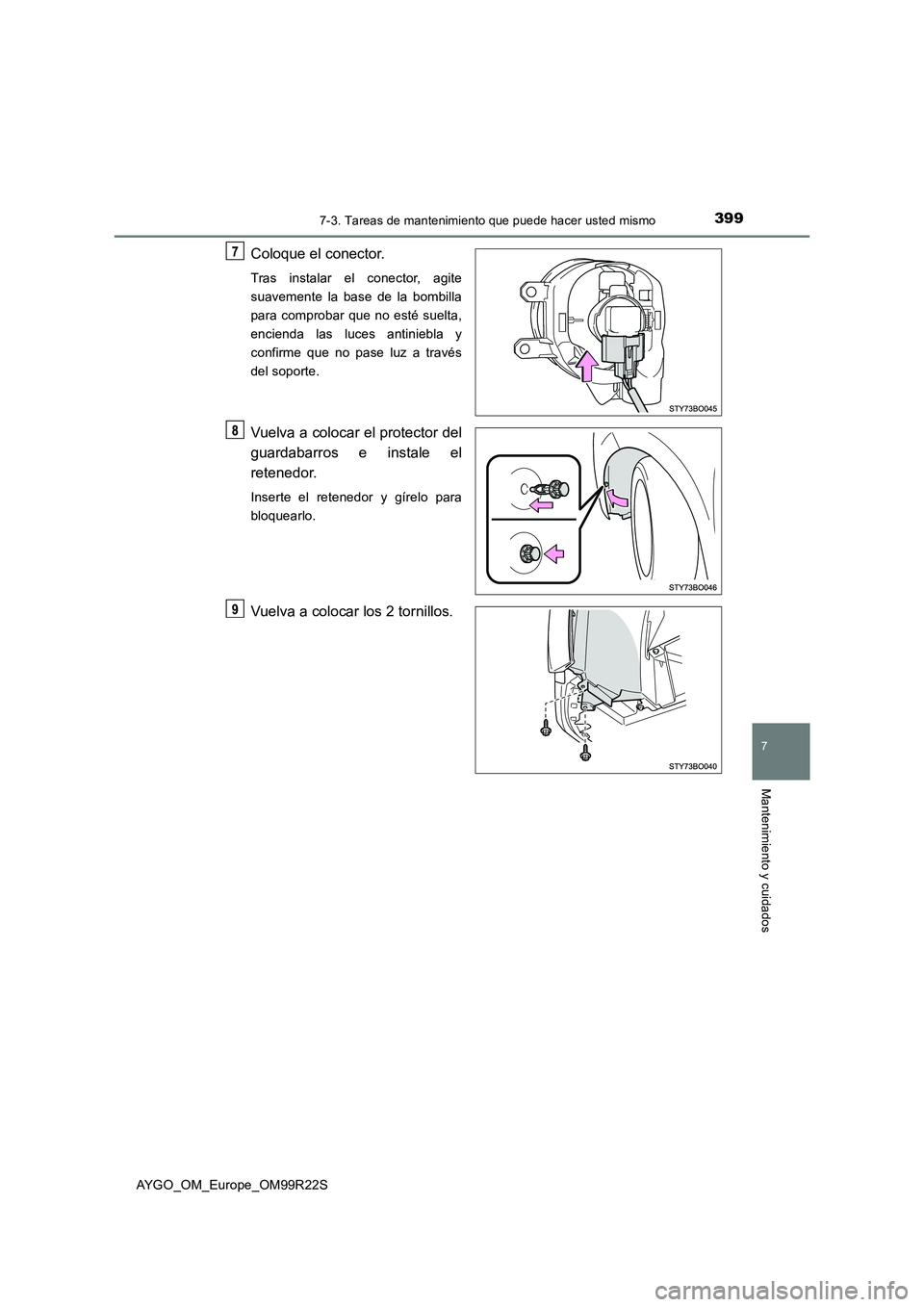

3997-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R22S
Coloque el conector.
Tras instalar el conector, agite
suavemente la base de la bombilla
para comprobar que no esté suelta,
encienda las luces antiniebla y
confirme que no pase luz a través
del soporte.
Vuelva a colocar el protector del
guardabarros e instale el
retenedor.
Inserte el retenedor y gírelo para
bloquearlo.
Vuelva a colocar los 2 tornillos.

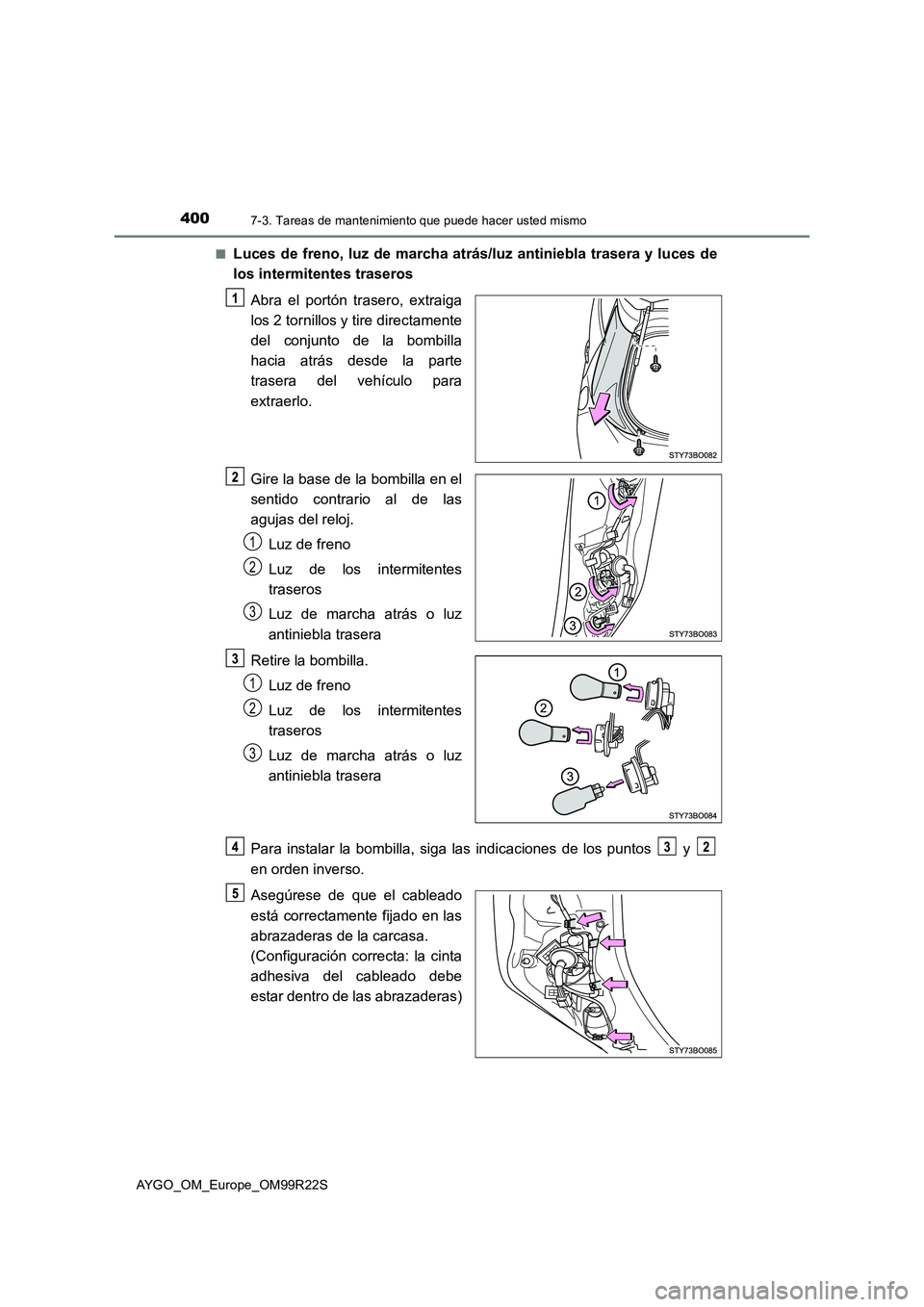

4007-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R22S
■Luces de freno, luz de marcha atrás/luz antiniebla trasera y luces de
los intermitentes traseros
Abra el portón trasero, extraiga
los 2 tornillos y tire directamente
del conjunto de la bombilla
hacia atrás desde la parte
trasera del vehículo para
extraerlo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Luz de freno
Luz de los intermitentes
traseros
Luz de marcha atrás o luz
antiniebla trasera
Retire la bombilla.
Luz de freno
Luz de los intermitentes
traseros
Luz de marcha atrás o luz
antiniebla trasera
Para instalar la bombilla, siga las indicaciones de los puntos y
en orden inverso.
Asegúrese de que el cableado
está correctamente fijado en las
abrazaderas de la carcasa.
(Configuración correcta: la cinta
adhesiva del cableado debe
estar dentro de las abrazaderas)
1
2
3
1
2
3
