4578-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
AYGO_OM_Europe_OM99R22S

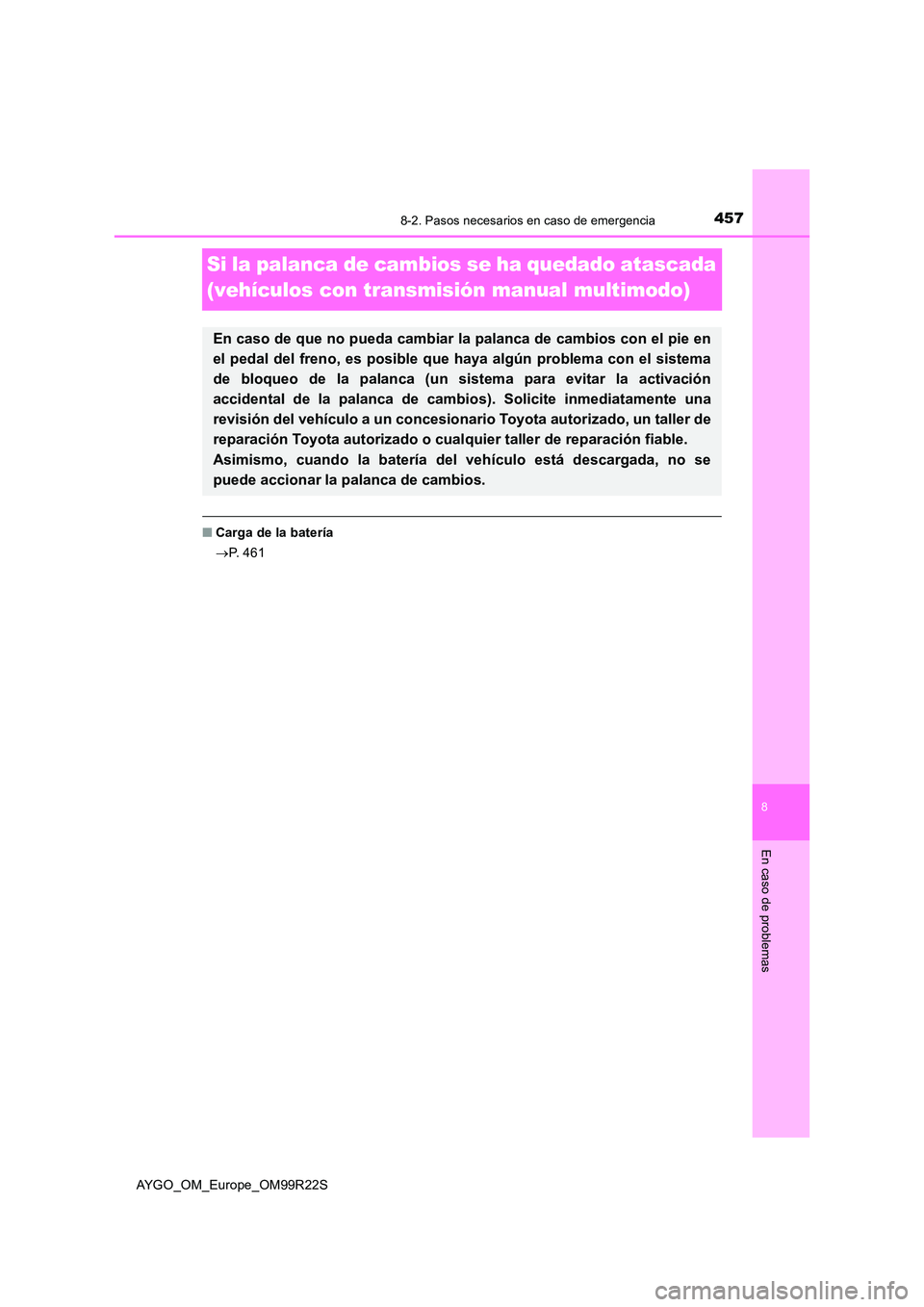

Si la palanca de cambios se ha quedado atascada
(vehículos con transmisión manual multimodo)
■ Carga de la batería
 P. 4 6 1
En caso de que no pueda cambiar la palanca de cambios con el pie en
el pedal del freno, es posible que haya algún problema con el sistema
de bloqueo de la palanca (un sistema para evitar la activación
accidental de la palanca de cambios). Solicite inmediatamente una
revisión del vehículo a un concesionario Toyota autorizado, un taller de
reparación Toyota autorizado o cual quier taller de reparación fiable.
Asimismo, cuando la batería del vehículo está descargada, no se
puede accionar la palanca de cambios.

4588-2. Pasos necesarios en caso de emergencia
AYGO_OM_Europe_OM99R22S

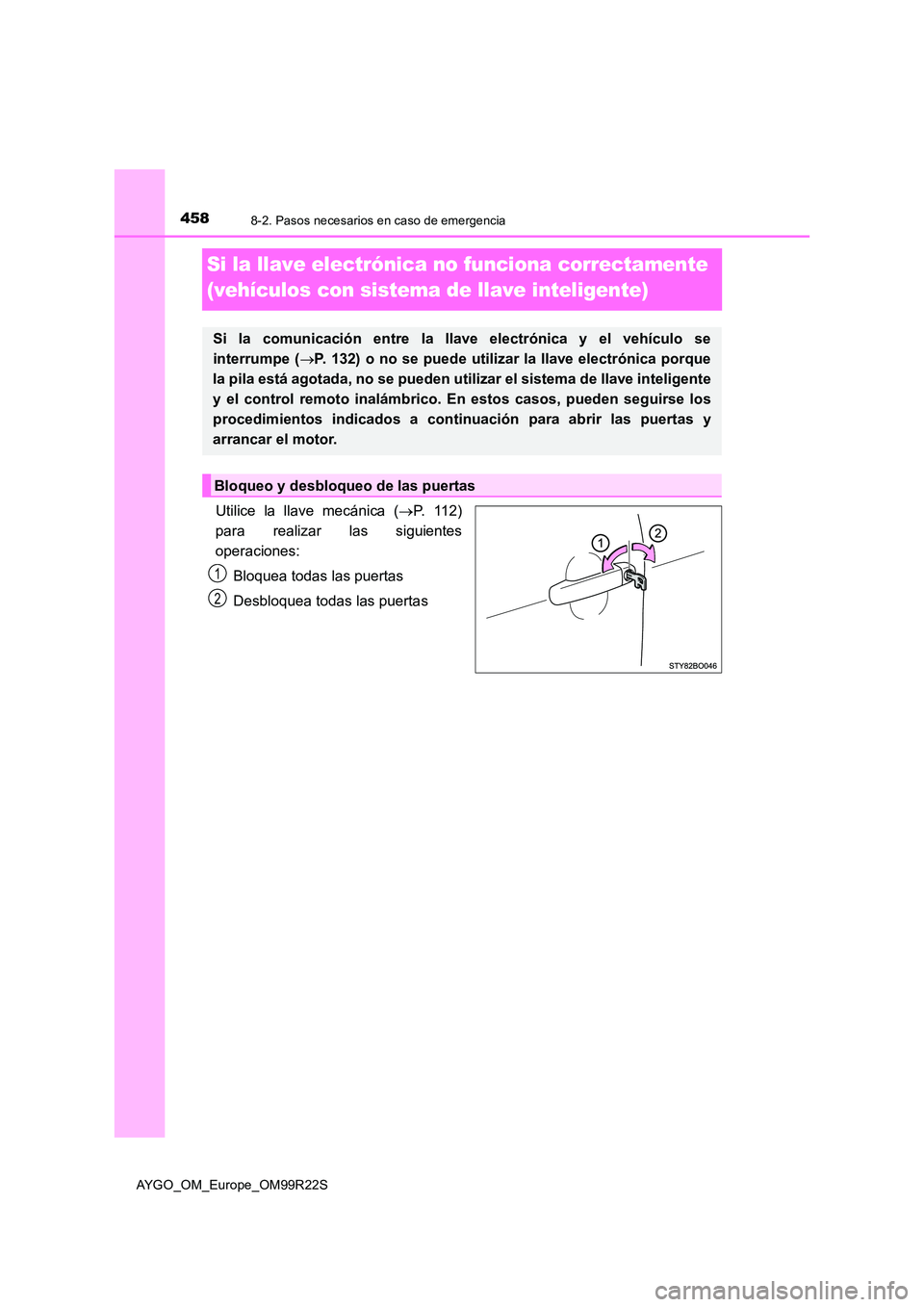

Si la llave electrónica no funciona correctamente
(vehículos con sistema de llave inteligente)
Utilice la llave mecánica ( P. 112)
para realizar las siguientes
operaciones:
Bloquea todas las puertas
Desbloquea todas las puertas
Si la comunicación entre la llave electrónica y el vehículo se
interrumpe ( P. 132) o no se puede utilizar la llave electrónica porque
la pila está agotada, no se pueden utilizar el sistema de llave inteligente
y el control remoto inalámbrico. En estos casos, pueden seguirse los
procedimientos indicados a continuación para abrir las puertas y
arrancar el motor.
Bloqueo y desbloqueo de las puertas
1
2

4598-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
AYGO_OM_Europe_OM99R22S

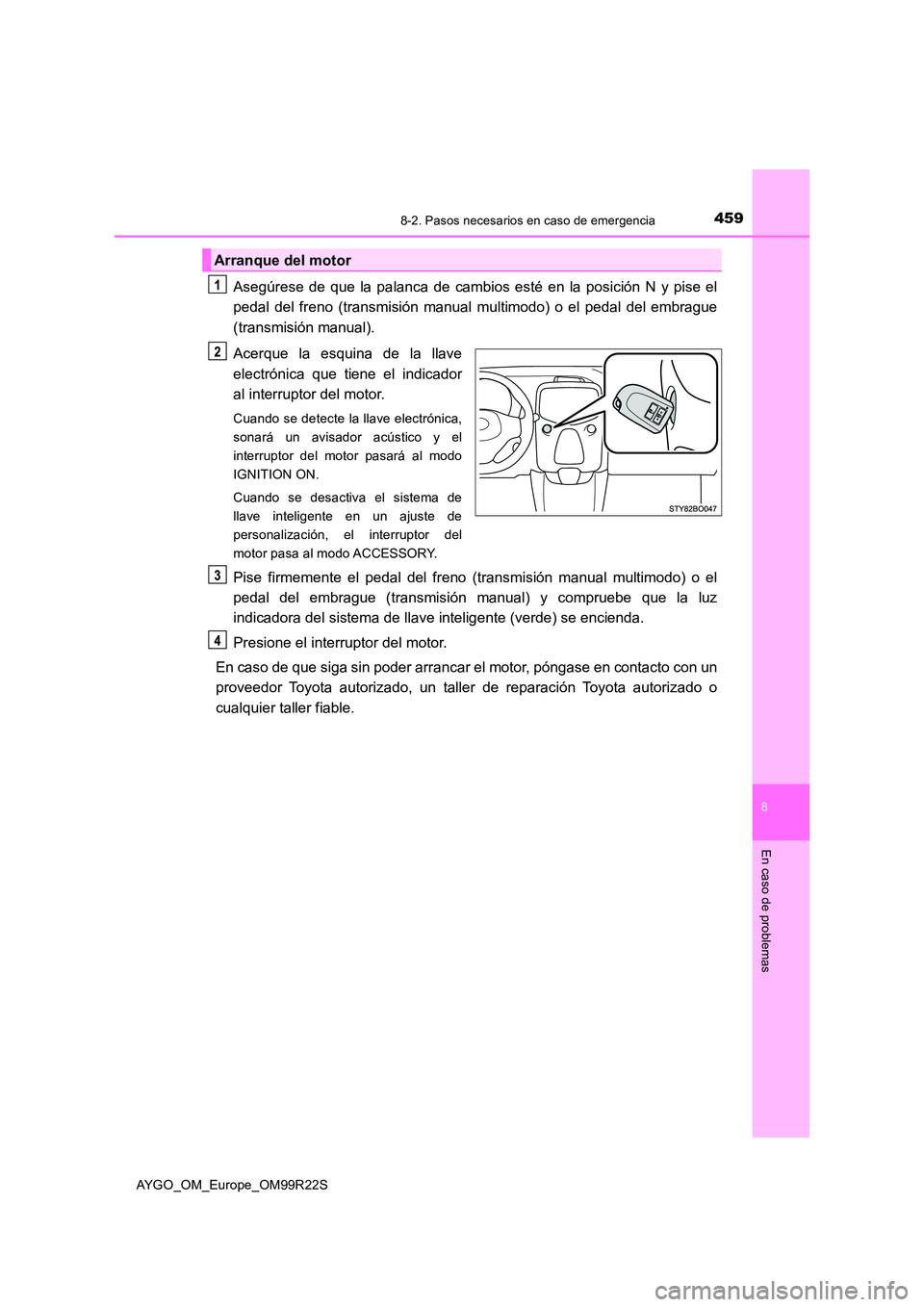

Asegúrese de que la palanca de cambios esté en la posición N y pise el
pedal del freno (transmisión manual multimodo) o el pedal del embrague
(transmisión manual).
Acerque la esquina de la llave
electrónica que tiene el indicador
al interruptor del motor.
Cuando se detecte la llave electrónica,
sonará un avisador acústico y el
interruptor del motor pasará al modo
IGNITION ON.
Cuando se desactiva el sistema de
llave inteligente en un ajuste de
personalización, el interruptor del
motor pasa al modo ACCESSORY.
Pise firmemente el pedal del freno (transmisión manual multimodo) o el
pedal del embrague (transmisión manual) y compruebe que la luz
indicadora del sistema de llave inteligente (verde) se encienda.
Presione el interruptor del motor.
En caso de que siga sin poder arrancar el motor, póngase en contacto con un
proveedor Toyota autorizado, un talle r de reparación Toyota autorizado o
cualquier taller fiable.
Arranque del motor

4608-2. Pasos necesarios en caso de emergencia
AYGO_OM_Europe_OM99R22S

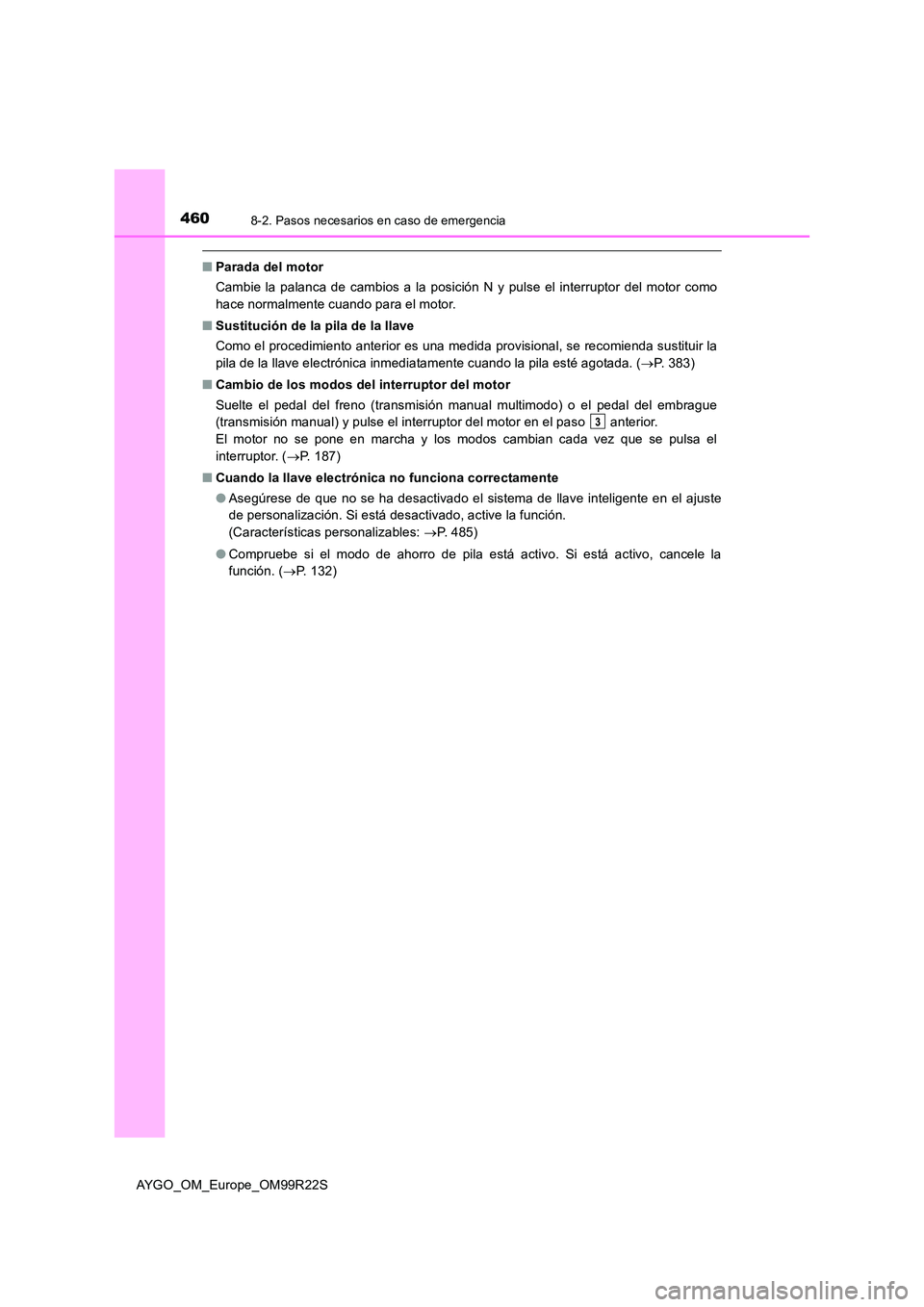

■Parada del motor
Cambie la palanca de cambios a la posición N y pulse el interruptor del motor como
hace normalmente cuando para el motor.
■ Sustitución de la pila de la llave
Como el procedimiento anterior es una medida provisional, se recomienda sustituir la
pila de la llave electrónica inmediatamente cuando la pila esté agotada. ( P. 383)
■ Cambio de los modos del interruptor del motor
Suelte el pedal del freno (transmisión manual multimodo) o el pedal del embrague
(transmisión manual) y pulse el interruptor del motor en el paso anterior.
El motor no se pone en marcha y los modos cambian cada vez que se pulsa el
interruptor. ( P. 187)
■ Cuando la llave electrónica no funciona correctamente
● Asegúrese de que no se ha desactivado el sistema de llave inteligente en el ajuste
de personalización. Si está desactivado, active la función.
(Características personalizables: P. 485)
● Compruebe si el modo de ahorro de pila está activo. Si está activo, cancele la
función. ( P. 132)

4618-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
AYGO_OM_Europe_OM99R22S

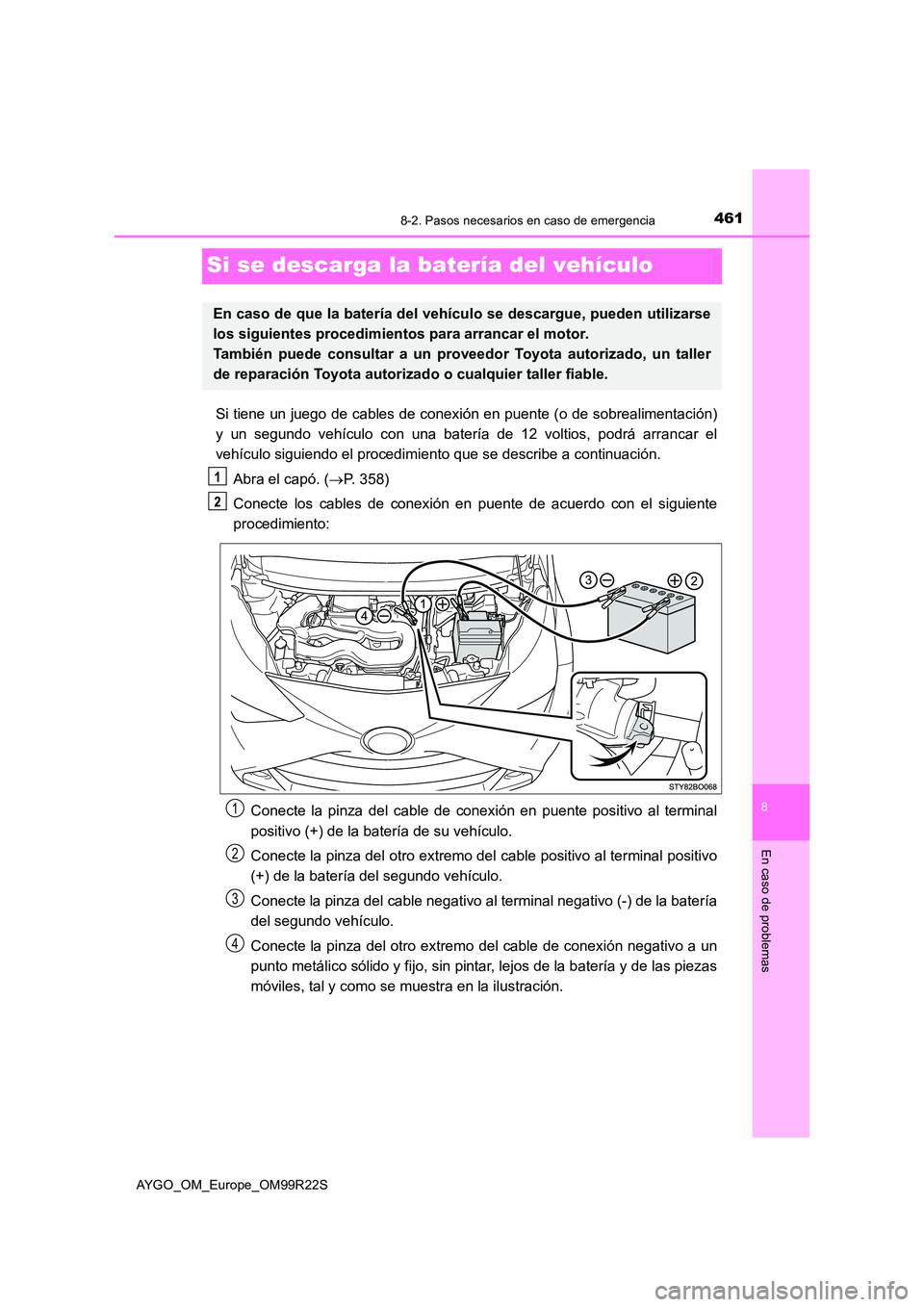

Si se descarga la batería del vehículo
Si tiene un juego de cables de conexión en puente (o de sobrealimentación)
y un segundo vehículo con una batería de 12 voltios, podrá arrancar el
vehículo siguiendo el procedimiento que se describe a continuación.
Abra el capó. ( P. 358)
Conecte los cables de conexión en puente de acuerdo con el siguiente
procedimiento:
Conecte la pinza del cable de conexión en puente positivo al terminal
positivo (+) de la batería de su vehículo.
Conecte la pinza del otro extremo del cable positivo al terminal positivo
(+) de la batería del segundo vehículo.
Conecte la pinza del cable negativo al terminal negativo (-) de la batería
del segundo vehículo.
Conecte la pinza del otro extrem o del cable de conexión negativo a un
punto metálico sólido y fijo, sin pintar, lejos de la batería y de las piezas
móviles, tal y como se muestra en la ilustración.
En caso de que la batería del vehíc ulo se descargue, pueden utilizarse
los siguientes procedimientos para arrancar el motor.
También puede consultar a un proveedor Toyota autorizado, un taller
de reparación Toyota autorizado o cualquier taller fiable.
1
2
3
4

4628-2. Pasos necesarios en caso de emergencia
AYGO_OM_Europe_OM99R22S

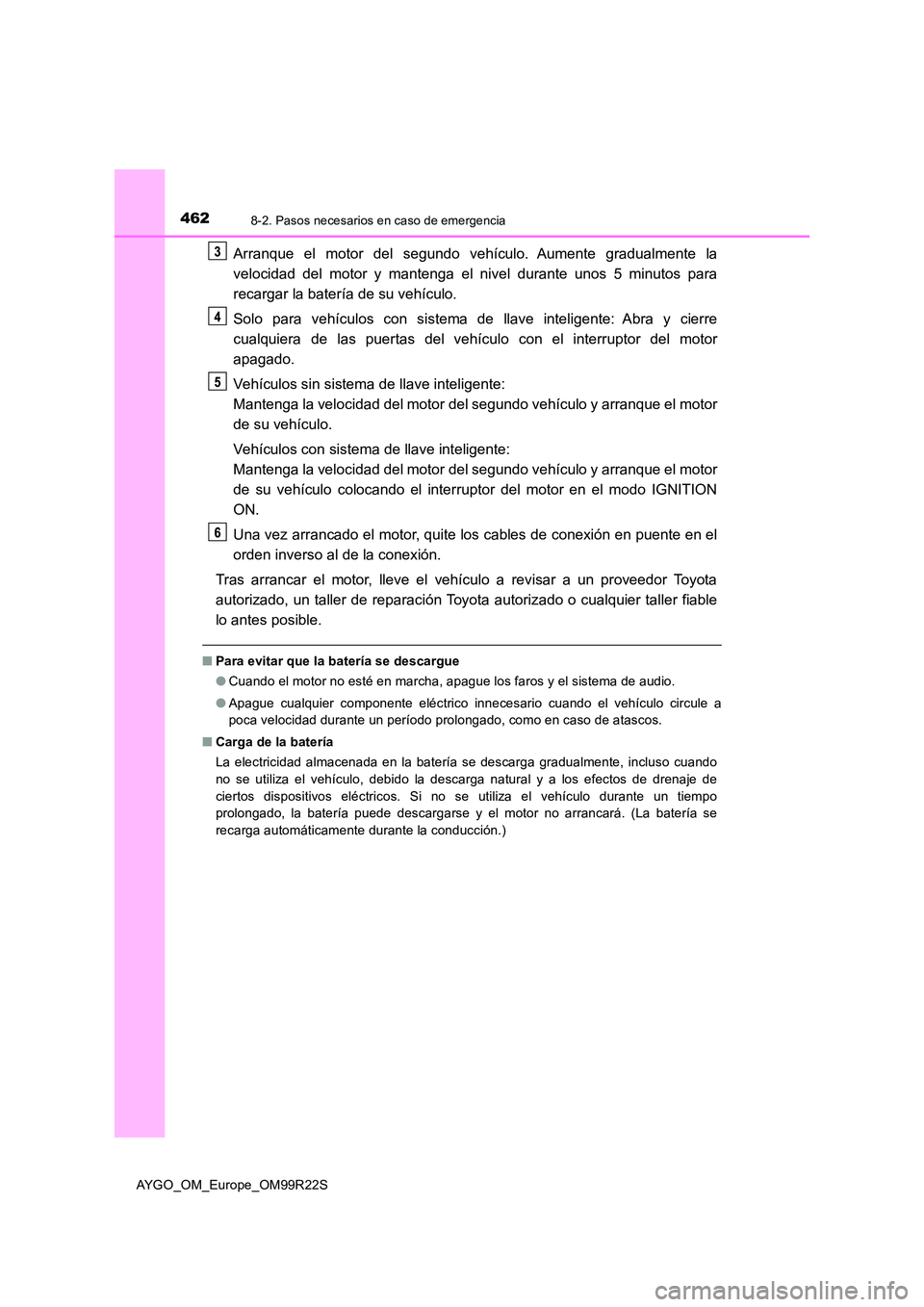

Arranque el motor del segundo vehículo. Aumente gradualmente la
velocidad del motor y mantenga el nivel durante unos 5 minutos para
recargar la batería de su vehículo.
Solo para vehículos con sistema de llave inteligente: Abra y cierre
cualquiera de las puertas del vehículo con el interruptor del motor
apagado.
Vehículos sin sistema de llave inteligente:
Mantenga la velocidad del motor del segundo vehículo y arranque el motor
de su vehículo.
Vehículos con sistema de llave inteligente:
Mantenga la velocidad del motor del segundo vehículo y arranque el motor
de su vehículo colocando el interruptor del motor en el modo IGNITION
ON.
Una vez arrancado el motor, quite los cables de conexión en puente en el
orden inverso al de la conexión.
Tras arrancar el motor, lleve el vehículo a revisar a un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable
lo antes posible.
■ Para evitar que la batería se descargue
● Cuando el motor no esté en marcha, apague los faros y el sistema de audio.
● Apague cualquier componente eléctrico innecesario cuando el vehículo circule a
poca velocidad durante un período prolongado, como en caso de atascos.
■ Carga de la batería
La electricidad almacenada en la batería se descarga gradualmente, incluso cuando
no se utiliza el vehículo, debido la descarga natural y a los efectos de drenaje de
ciertos dispositivos eléctricos. Si no se utiliza el vehículo durante un tiempo
prolongado, la batería puede descargarse y el motor no arrancará. (La batería se
recarga automáticamente durante la conducción.)

4638-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
AYGO_OM_Europe_OM99R22S

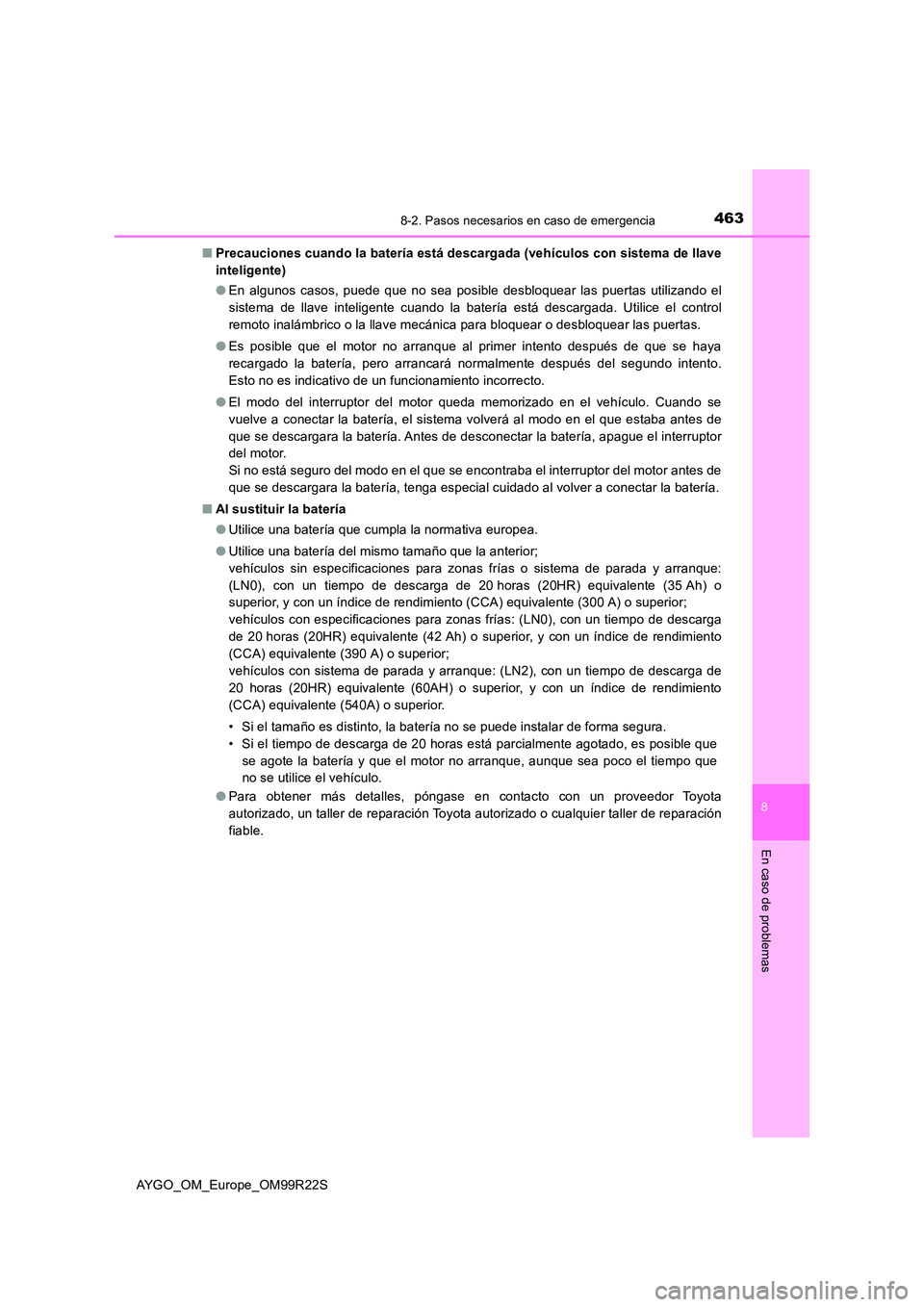

■ Precauciones cuando la batería está descargada (vehículos con sistema de llave
inteligente)
● En algunos casos, puede que no sea posible desbloquear las puertas utilizando el
sistema de llave inteligente cuando la batería está descargada. Utilice el control
remoto inalámbrico o la llave mecánica para bloquear o desbloquear las puertas.
● Es posible que el motor no arranque al primer intento después de que se haya
recargado la batería, pero arrancará normalmente después del segundo intento.
Esto no es indicativo de un funcionamiento incorrecto.
● El modo del interruptor del motor queda memorizado en el vehículo. Cuando se
vuelve a conectar la batería, el sistema volverá al modo en el que estaba antes de
que se descargara la batería. Antes de desconectar la batería, apague el interruptor
del motor.
Si no está seguro del modo en el que se encontraba el interruptor del motor antes de
que se descargara la batería, tenga especial cuidado al volver a conectar la batería.
■ Al sustituir la batería
● Utilice una batería que cumpla la normativa europea.
● Utilice una batería del mismo tamaño que la anterior;
vehículos sin especificaciones para zonas frías o sistema de parada y arranque:
(LN0), con un tiempo de descarga de 20 horas (20HR) equivalente (35 Ah) o
superior, y con un índice de rendimiento (CCA) equivalente (300 A) o superior;
vehículos con especificaciones para zonas frías: (LN0), con un tiempo de descarga
de 20 horas (20HR) equivalente (42 Ah) o superior, y con un índice de rendimiento
(CCA) equivalente (390 A) o superior;
vehículos con sistema de parada y arranque: (LN2), con un tiempo de descarga de
20 horas (20HR) equivalente (60AH) o superior, y con un índice de rendimiento
(CCA) equivalente (540A) o superior.
• Si el tamaño es distinto, la batería no se puede instalar de forma segura.
• Si el tiempo de descarga de 20 horas está parcialmente agotado, es posible que
se agote la batería y que el motor no arranque, aunque sea poco el tiempo que
no se utilice el vehículo.
● Para obtener más detalles, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller de reparación
fiable.

4648-2. Pasos necesarios en caso de emergencia
AYGO_OM_Europe_OM99R22S

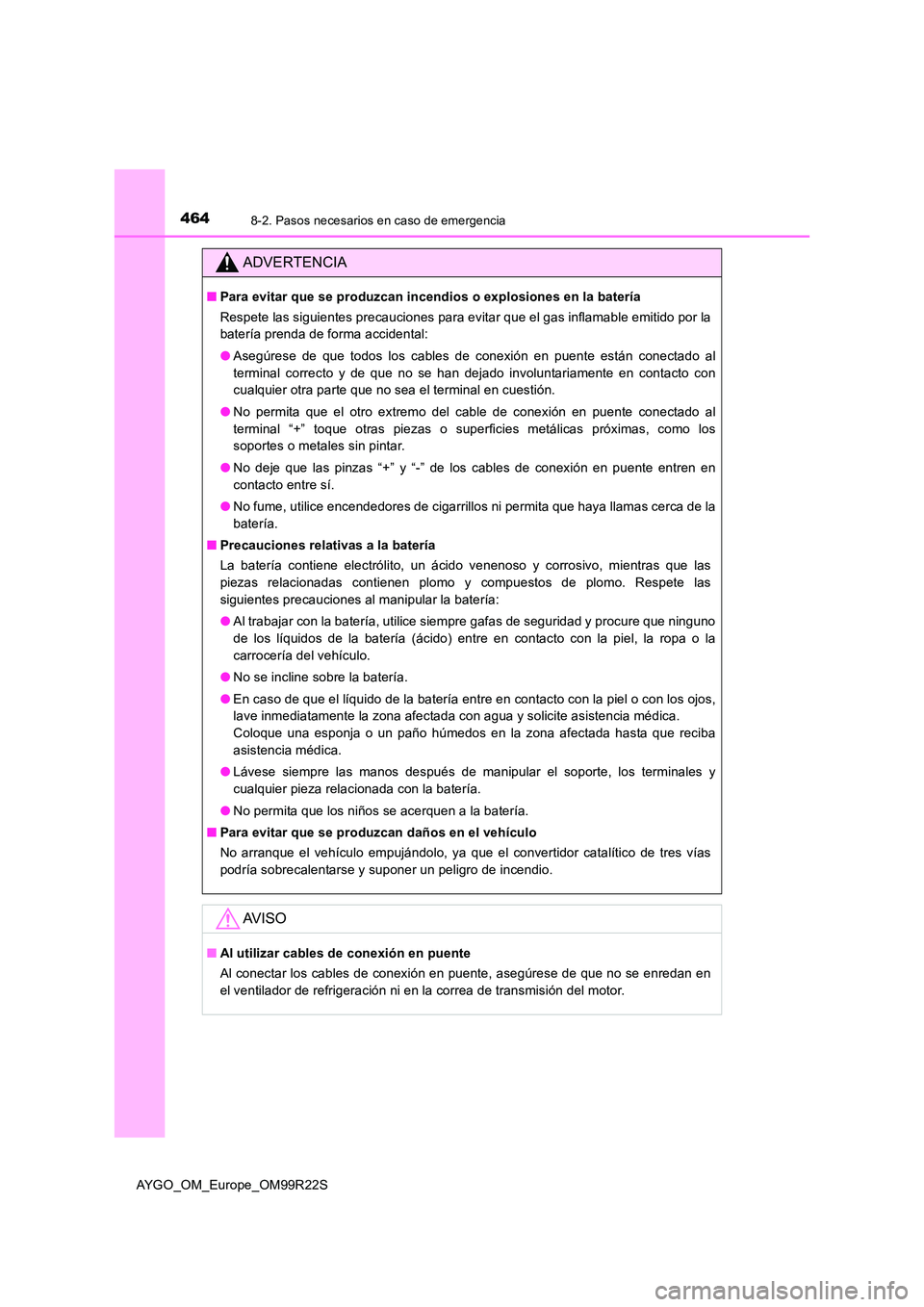

ADVERTENCIA
■Para evitar que se produzcan incendios o explosiones en la batería
Respete las siguientes precauciones para evitar que el gas inflamable emitido por la
batería prenda de forma accidental:
● Asegúrese de que todos los cables de conexión en puente están conectado al
terminal correcto y de que no se han dejado involuntariamente en contacto con
cualquier otra parte que no sea el terminal en cuestión.
● No permita que el otro extremo del cable de conexión en puente conectado al
terminal “+” toque otras piezas o superficies metálicas próximas, como los
soportes o metales sin pintar.
● No deje que las pinzas “+” y “-” de los cables de conexión en puente entren en
contacto entre sí.
● No fume, utilice encendedores de cigarrillos ni permita que haya llamas cerca de la
batería.
■ Precauciones relativas a la batería
La batería contiene electrólito, un ácido venenoso y corrosivo, mientras que las
piezas relacionadas contienen plomo y compuestos de plomo. Respete las
siguientes precauciones al manipular la batería:
● Al trabajar con la batería, utilice siempre gafas de seguridad y procure que ninguno
de los líquidos de la batería (ácido) entre en contacto con la piel, la ropa o la
carrocería del vehículo.
● No se incline sobre la batería.
● En caso de que el líquido de la batería entre en contacto con la piel o con los ojos,
lave inmediatamente la zona afectada con agua y solicite asistencia médica.
Coloque una esponja o un paño húmedos en la zona afectada hasta que reciba
asistencia médica.
● Lávese siempre las manos después de manipular el soporte, los terminales y
cualquier pieza relacionada con la batería.
● No permita que los niños se acerquen a la batería.
■ Para evitar que se produzcan daños en el vehículo
No arranque el vehículo empujándolo, ya que el convertidor catalítico de tres vías
podría sobrecalentarse y suponer un peligro de incendio.
AV I S O
■ Al utilizar cables de conexión en puente
Al conectar los cables de conexión en puente, asegúrese de que no se enredan en
el ventilador de refrigeración ni en la correa de transmisión del motor.
