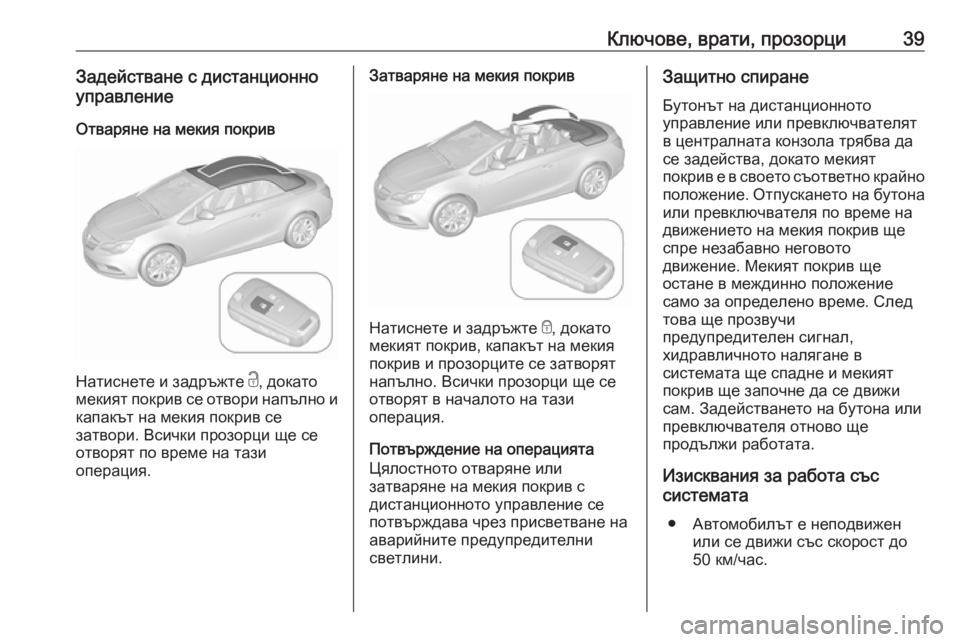

Ключове, врати, прозорци39Задействане с дистанционно
управление
Отваряне на мекия покрив
Натиснете и задръжте c, докато
мекият покрив се отвори напълно и
капакът на мекия покрив се
затвори. Всички прозорци ще се
отворят по време на тази
операция.
Затваряне на мекия покрив
Натиснете и задръжте e, докато
мекият покрив, капакът на мекия покрив и прозорците се затворят
напълно. Всички прозорци ще се
отворят в началото на тази
операция.
Потвърждение на операцията
Цялостното отваряне или
затваряне на мекия покрив с
дистанционното управление се
потвърждава чрез присветване на
аварийните предупредителни
светлини.
Защитно спиране
Бутонът на дистанционното
управление или превключвателят
в централната конзола трябва да
се задейства, докато мекият
покрив е в своето съответно крайно положение. Отпускането на бутона
или превключвателя по време на
движението на мекия покрив ще
спре незабавно неговото
движение. Мекият покрив ще
остане в междинно положение
само за определено време. След
това ще прозвучи
предупредителен сигнал,
хидравличното налягане в
системата ще спадне и мекият
покрив ще започне да се движи
сам. Задействането на бутона или
превключвателя отново ще
продължи работата.
Изисквания за работа със
системата
● Автомобилът е неподвижен или се движи със скорост до
50 км/час.

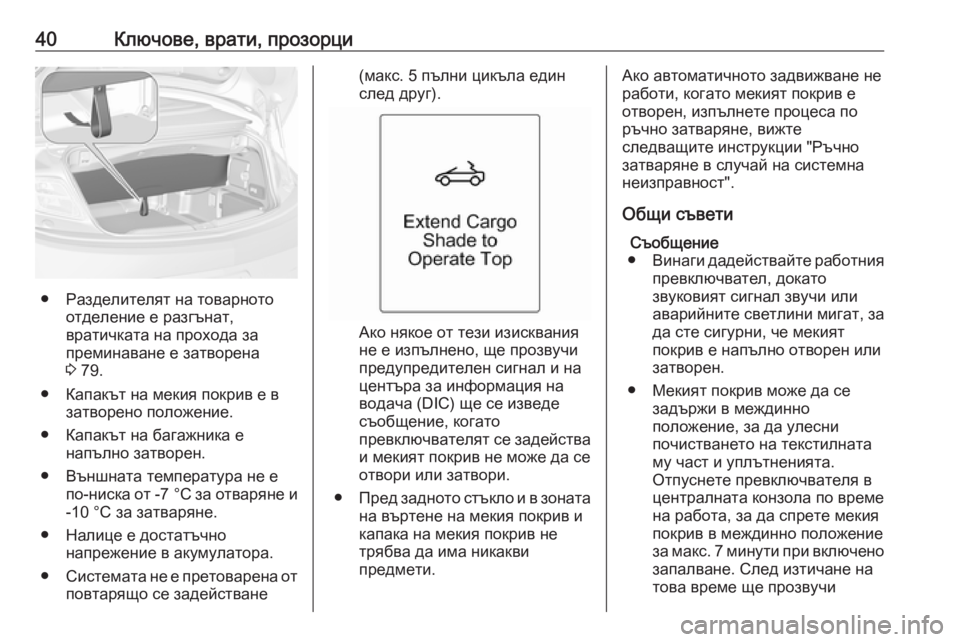

40Ключове, врати, прозорци
● Разделителят на товарнотоотделение е разгънат,
вратичката на прохода за
преминаване е затворена
3 79.
● Капакът на мекия покрив е в затворено положение.
● Капакът на багажника е напълно затворен.
● Външната температура не е по-ниска от -7 °C за отваряне и
-10 °C за затваряне.
● Налице е достатъчно напрежение в акумулатора.
● Системата не е претоварена от
повтарящо се задействане
(макс. 5 пълни цикъла един
след друг).
Ако някое от тези изисквания
не е изпълнено, ще прозвучи
предупредителен сигнал и на
центъра за информация на
водача (DIC) ще се изведе
съобщение, когато
превключвателят се задейства
и мекият покрив не може да се
отвори или затвори.
● Пред задното стъкло и в зоната
на въртене на мекия покрив и
капака на мекия покрив не
трябва да има никакви
предмети.
Ако автоматичното задвижване не
работи, когато мекият покрив е
отворен, изпълнете процеса по
ръчно затваряне, вижте
следващите инструкции "Ръчно
затваряне в случай на системна неизправност".
Общи съвети Съобщение
● Винаги дадействайте работния
превключвател, докато
звуковият сигнал звучи или
аварийните светлини мигат, за да сте сигурни, че мекият
покрив е напълно отворен или
затворен.
● Мекият покрив може да се задържи в междинно
положение, за да улесни
почистването на текстилната
му част и уплътненията.
Отпуснете превключвателя в
централната конзола по време
на работа, за да спрете мекия покрив в междинно положение
за макс. 7 минути при включено
запалване. След изтичане на
това време ще прозвучи

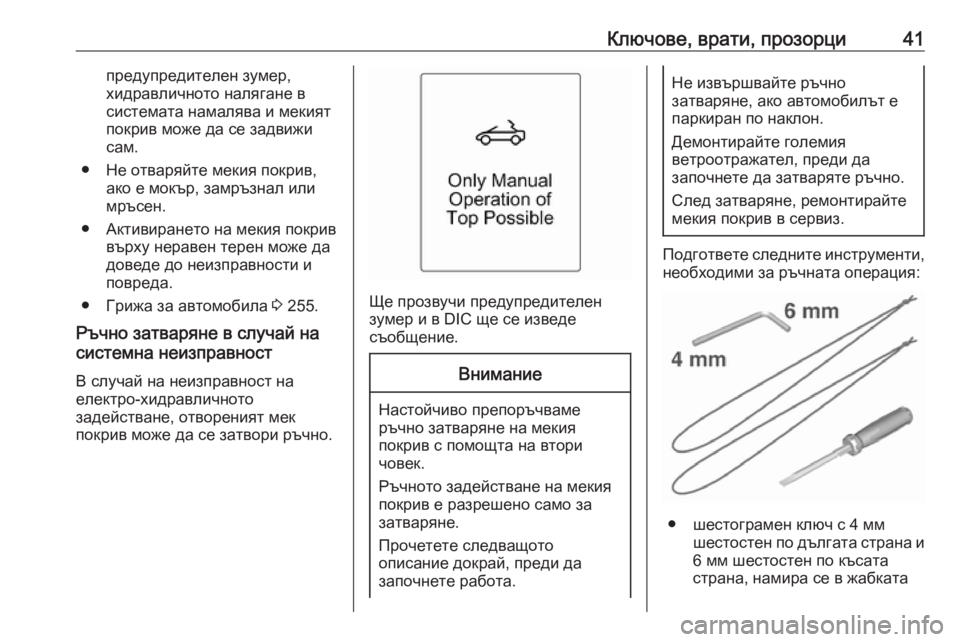

Ключове, врати, прозорци41предупредителен зумер,
хидравличното налягане в
системата намалява и мекият
покрив може да се задвижи сам.
● Не отваряйте мекия покрив, ако е мокър, замръзнал или
мръсен.
● Активирането на мекия покрив върху неравен терен може да
доведе до неизправности и
повреда.
● Грижа за автомобила 3 255.
Ръчно затваряне в случай на
системна неизправност
В случай на неизправност на
електро-хидравличното
задействане, отвореният мек
покрив може да се затвори ръчно.
Ще прозвучи предупредителен
зумер и в DIC ще се изведе
съобщение.
Внимание
Настойчиво препоръчваме ръчно затваряне на мекия
покрив с помощта на втори
човек.
Ръчното задействане на мекия
покрив е разрешено само за
затваряне.
Прочетете следващото
описание докрай, преди да
започнете работа.
Не извършвайте ръчно
затваряне, ако автомобилът е
паркиран по наклон.
Демонтирайте големия
ветроотражател, преди да
започнете да затваряте ръчно.
След затваряне, ремонтирайте
мекия покрив в сервиз.
Подгответе следните инструменти, необходими за ръчната операция:
● шестограмен ключ с 4 мм шестостен по дългата страна и
6 мм шестостен по късата
страна, намира се в жабката

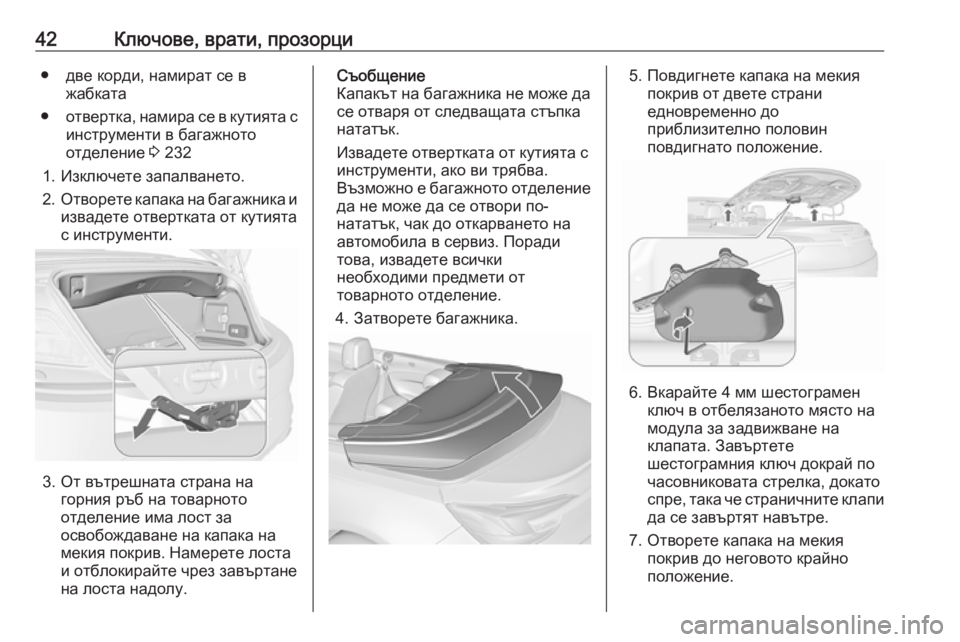

42Ключове, врати, прозорци● две корди, намират се вжабката
● отвертка, намира се в кутията с
инструменти в багажното
отделение 3 232
1. Изключете запалването.
2. Отворете капака на багажника и
извадете отвертката от кутията
с инструменти.
3. От вътрешната страна на горния ръб на товарното
отделение има лост за
освобождаване на капака на
мекия покрив. Намерете лоста
и отблокирайте чрез завъртане
на лоста надолу.
Съобщение
Капакът на багажника не може да се отваря от следващата стъпканататък.
Извадете отвертката от кутията с
инструменти, ако ви трябва.
Възможно е багажното отделение да не може да се отвори по-
нататък, чак до откарването на
автомобила в сервиз. Поради това, извадете всички
необходими предмети от
товарното отделение.
4. Затворете багажника.5. Повдигнете капака на мекия покрив от двете страни
едновременно до
приблизително половин
повдигнато положение.
6. Вкарайте 4 мм шестограмен ключ в отбелязаното място на
модула за задвижване на
клапата. Завъртете
шестограмния ключ докрай по
часовниковата стрелка, докато
спре, така че страничните клапи
да се завъртят навътре.
7. Отворете капака на мекия покрив до неговото крайно
положение.

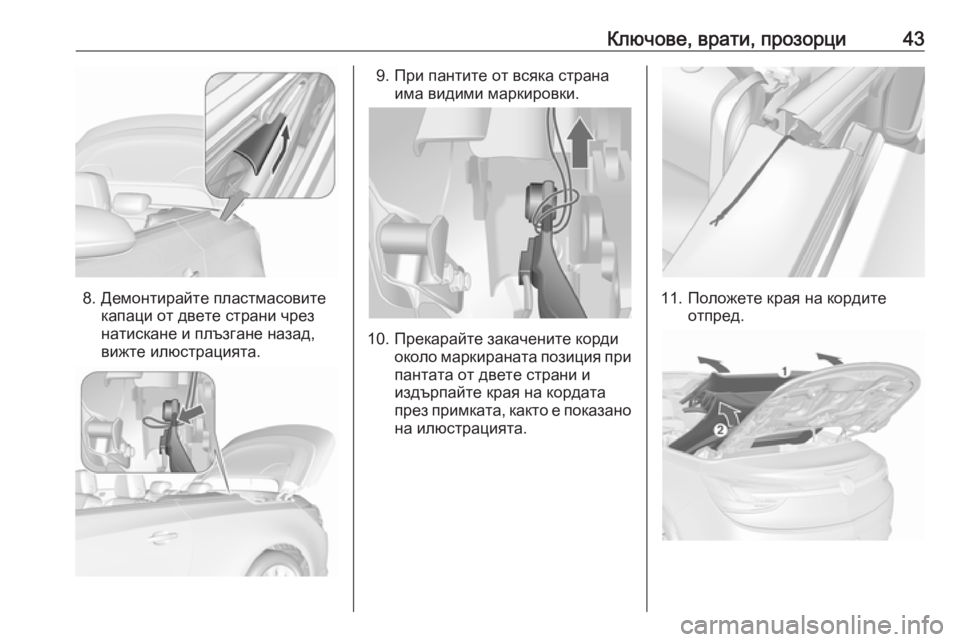

Ключове, врати, прозорци43
8. Демонтирайте пластмасовитекапаци от двете страни чрез
натискане и плъзгане назад,
вижте илюстрацията.
9. При пантите от всяка страна има видими маркировки.
10. Прекарайте закачените корди около маркираната позиция при
пантата от двете страни и
издърпайте края на кордата
през примката, както е показано на илюстрацията.
11. Положете края на кордите отпред.

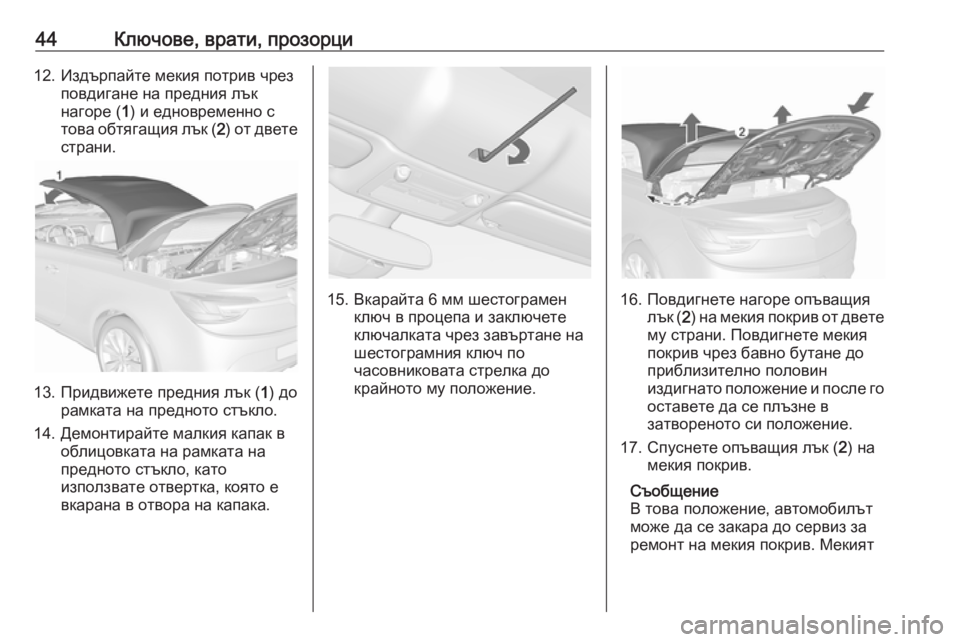

44Ключове, врати, прозорци12. Издърпайте мекия потрив чрезповдигане на предния лък
нагоре ( 1) и едновременно с
това обтягащия лък ( 2) от двете
страни.
13. Придвижете предния лък ( 1) до
рамката на предното стъкло.
14. Демонтирайте малкия капак в облицовката на рамката на
предното стъкло, като
използвате отвертка, която е
вкарана в отвора на капака.
15. Вкарайта 6 мм шестограмен ключ в процепа и заключете
ключалката чрез завъртане на
шестограмния ключ по
часовниковата стрелка до
крайното му положение.16. Повдигнете нагоре опъващия лък ( 2) на мекия покрив от двете
му страни. Повдигнете мекия
покрив чрез бавно бутане до
приблизително половин
издигнато положение и после го оставете да се плъзне в
затвореното си положение.
17. Спуснете опъващия лък ( 2) на
мекия покрив.
Съобщение
В това положение, автомобилът
може да се закара до сервиз за
ремонт на мекия покрив. Мекият

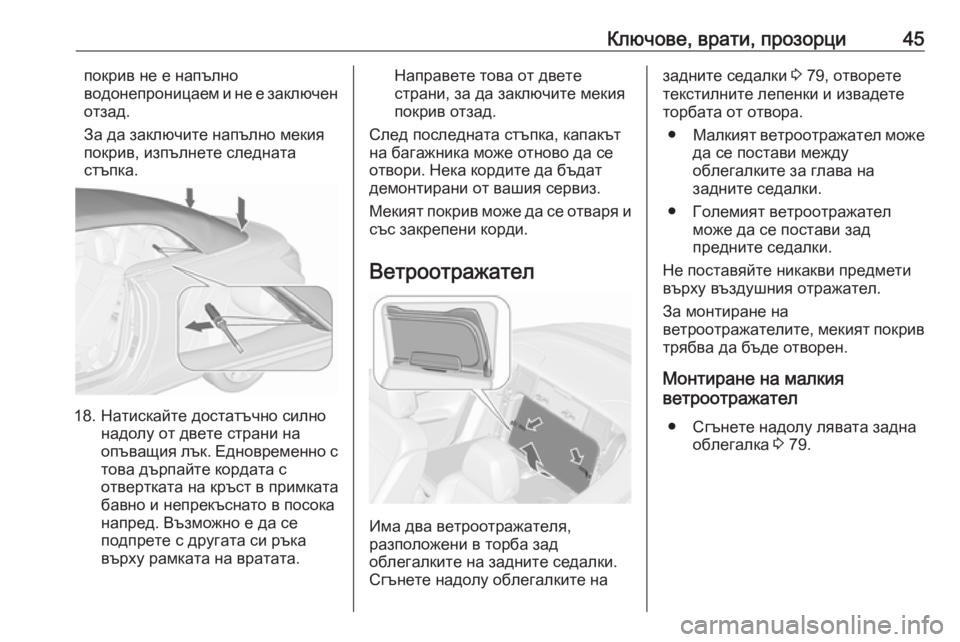

Ключове, врати, прозорци45покрив не е напълно
водонепроницаем и не е заключен
отзад.
За да заключите напълно мекия
покрив, изпълнете следната
стъпка.
18. Натискайте достатъчно силно надолу от двете страни на
опъващия лък. Едновременно с
това дърпайте кордата с
отвертката на кръст в примката
бавно и непрекъснато в посока напред. Възможно е да се
подпрете с другата си ръка
върху рамката на вратата.
Направете това от двете
страни, за да заключите мекия
покрив отзад.
След последната стъпка, капакът
на багажника може отново да се
отвори. Нека кордите да бъдат
демонтирани от вашия сервиз.
Мекият покрив може да се отваря и
със закрепени корди.
Ветроотражател
Има два ветроотражателя,
разположени в торба зад
облегалките на задните седалки. Сгънете надолу облегалките на
задните седалки 3 79, отворете
текстилните лепенки и извадете
торбата от отвора.
● Малкият ветроотражател може
да се постави между
облегалките за глава на
задните седалки.
● Големият ветроотражател може да се постави зад
предните седалки.
Не поставяйте никакви предмети
върху въздушния отражател.
За монтиране на
ветроотражателите, мекият покрив
трябва да бъде отворен.
Монтиране на малкия
ветроотражател
● Сгънете надолу лявата задна облегалка 3 79.

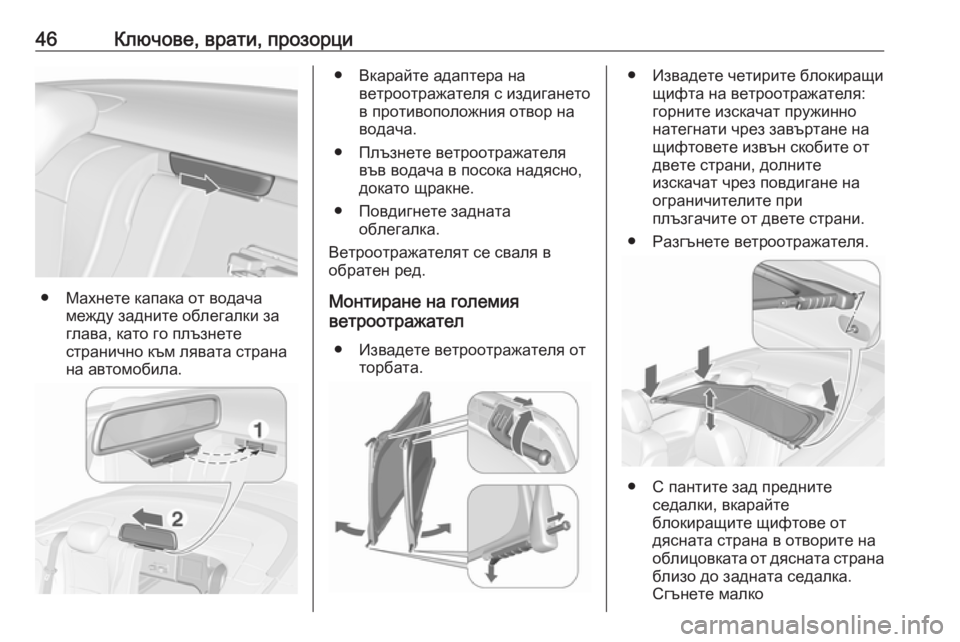

46Ключове, врати, прозорци
● Махнете капака от водачамежду задните облегалки за
глава, като го плъзнете
странично към лявата страна на автомобила.
● Вкарайте адаптера на ветроотражателя с издигането
в противоположния отвор на
водача.
● Плъзнете ветроотражателя във водача в посока надясно,
докато щракне.
● Повдигнете задната облегалка.
Ветроотражателят се сваля в
обратен ред.
Монтиране на големия
ветроотражател
● Извадете ветроотражателя от торбата.● Извадете четирите блокиращищифта на ветроотражателя:
горните изскачат пружинно
натегнати чрез завъртане на
щифтовете извън скобите от
двете страни, долните
изскачат чрез повдигане на
ограничителите при
плъзгачите от двете страни.
● Разгънете ветроотражателя.
● С пантите зад предните седалки, вкарайте
блокиращите щифтове от
дясната страна в отворите на
облицовката от дясната страна
близо до задната седалка.
Сгънете малко
