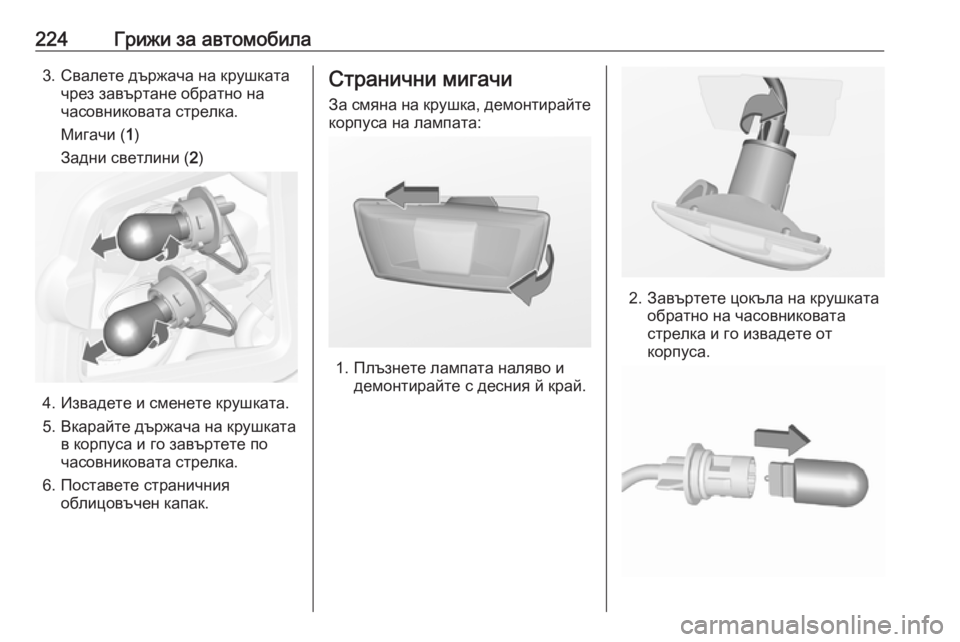

Свалете държача на крушката
чрез завъртане обратно на
часовниковата стрелка.
Мигачи ( 1)
Светлини за заден ход ( 2)
3. Извадете и сменете крушката
4. Вкарайте държача на крушката в модула на габаритните
светлини и завъртете по
часовниковата стрелка.
5. Затворете капака, като първо вкарате закрепващите щипки.
Заключете капака, като
завинтите винта по
часовниковата стрелка с
помощта на монета.
Допълнителни светлини в
рамката на капака на багажника
1. Отворете капака на багажника.
2. Освободете капака в страничния облицовъчен панел
и го свалете.
Page 226 of 297
224Грижи за автомобила3. Свалете държача на крушкатачрез завъртане обратно на
часовниковата стрелка.
Мигачи ( 1)
Задни светлини ( 2)
4. Извадете и сменете крушката.
5. Вкарайте държача на крушката в корпуса и го завъртете по
часовниковата стрелка.
6. Поставете страничния облицовъчен капак.
Странични мигачи
За смяна на крушка, демонтирайте
корпуса на лампата:
1. Плъзнете лампата наляво и демонтирайте с десния й край.
2. Завъртете цокъла на крушкатаобратно на часовниковата
стрелка и го извадете от
корпуса.
Page 227 of 297
Грижи за автомобила2253.Издърпайте крушката от цокъла
и сложете нова крушка.
4. Вкарайте държача на крушката и завъртете по часовника.
5. Вкарайте левия край на лампата, плъзнете наляво и
вкарайте десния край.
Осветление на регистрационния номер

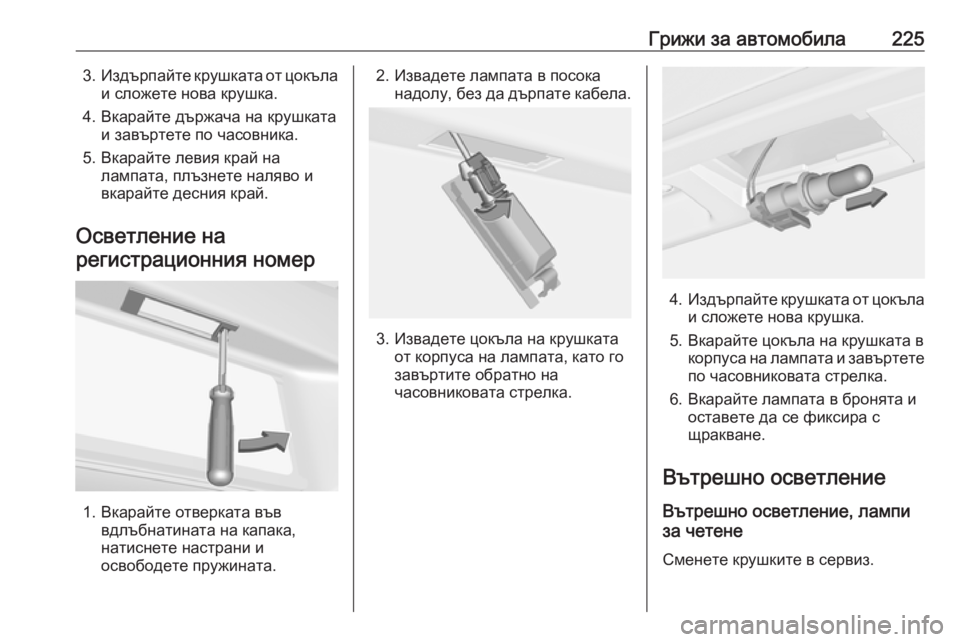

1. Вкарайте отверката във вдлъбнатината на капака,
натиснете настрани и
освободете пружината.
2. Извадете лампата в посока надолу, без да дърпате кабела.
3. Извадете цокъла на крушката от корпуса на лампата, като го
завъртите обратно на
часовниковата стрелка.
4. Издърпайте крушката от цокъла
и сложете нова крушка.
5. Вкарайте цокъла на крушката в корпуса на лампата и завъртете
по часовниковата стрелка.
6. Вкарайте лампата в бронята и оставете да се фиксира с
щракване.
Вътрешно осветление
Вътрешно осветление, лампи
за четене
Сменете крушките в сервиз.
Page 228 of 297
226Грижи за автомобилаОсветление на багажното
отделение
Сменете крушките в сервиз.
Осветление на таблото сприбори
Сменете крушките в сервиз.Електрическа система
Предпазители
Параметрите на новия
предпазител трябва да отговарят
на параметрите на дефектиралия
предпазител.
В автомобила има три кутии с
предпазители:
● В предната лява част на двигателното отделение,
● При автомобили с ляв волан, в
купето - зад отделението за
вещи, а при автомобили с
десен волан - зад жабката,
● Зад капак в лявата част на багажното отделение.
Преди смяна на предпазител
изключете съответния
превключвател и запалването.
Изгорелият предпазител може да
се познае по стопения проводник.
Не поставяйте нов предпазител
докато причината за повредата не
е отстранена.
Някои функции са защитени от

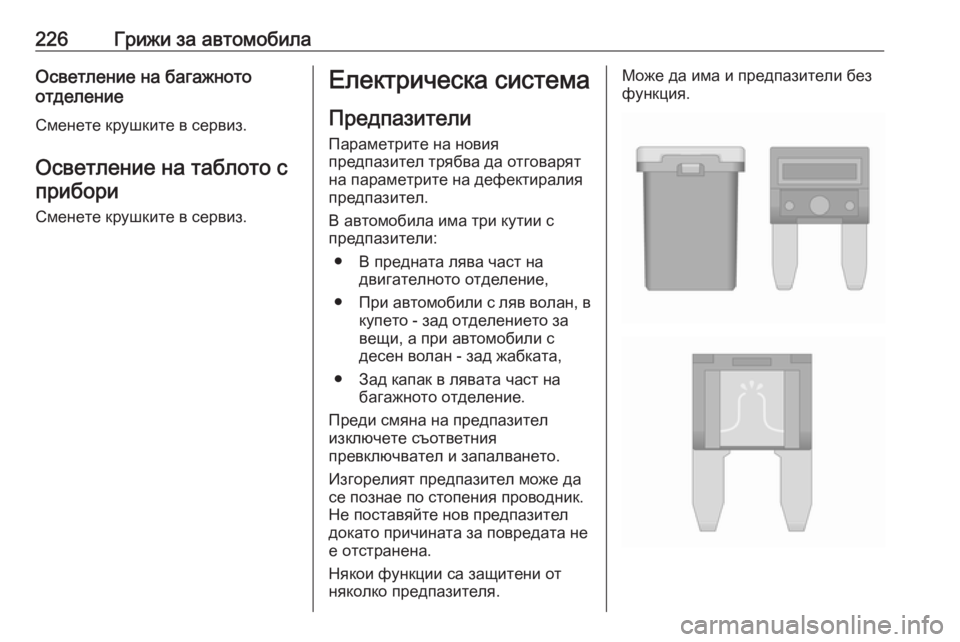

няколко предпазителя.Може да има и предпазители без
функция.
Page 229 of 297

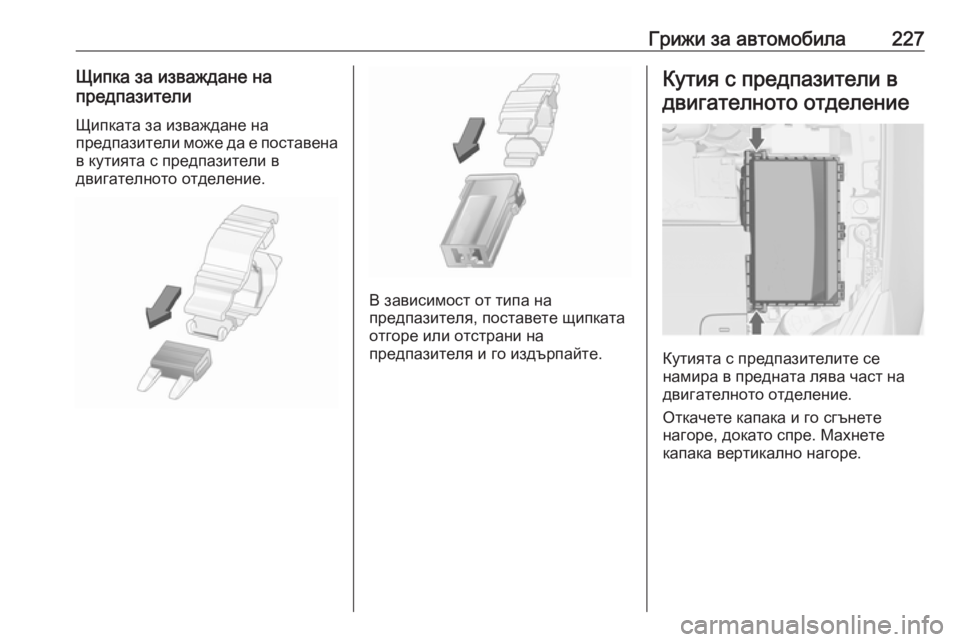

Грижи за автомобила227Щипка за изваждане на
предпазители
Щипката за изваждане на
предпазители може да е поставена
в кутията с предпазители в
двигателното отделение.
В зависимост от типа на
предпазителя, поставете щипката отгоре или отстрани на
предпазителя и го издърпайте.
Кутия с предпазители в
двигателното отделение
Кутията с предпазителите се
намира в предната лява част на
двигателното отделение.
Откачете капака и го сгънете
нагоре, докато спре. Махнете
капака вертикално нагоре.

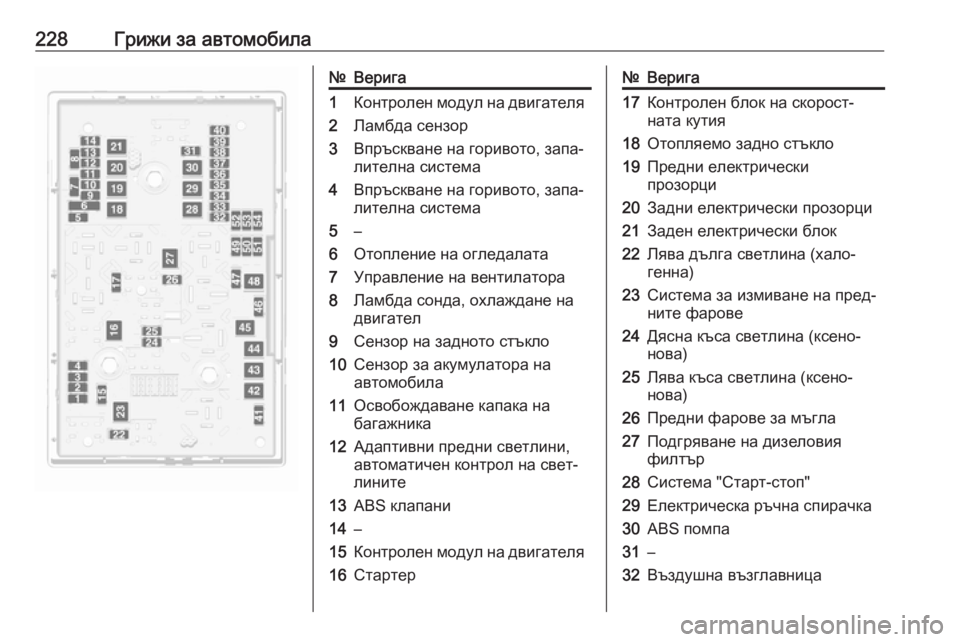

Page 230 of 297
228Грижи за автомобила№Верига1Контролен модул на двигателя2Ламбда сензор3Впръскване на горивото, запа‐
лителна система4Впръскване на горивото, запа‐ лителна система5–6Отопление на огледалата7Управление на вентилатора8Ламбда сонда, охлаждане на
двигател9Сензор на задното стъкло10Сензор за акумулатора на
автомобила11Освобождаване капака на
багажника12Адаптивни предни светлини,
автоматичен контрол на свет‐
лините13ABS клапани14–15Контролен модул на двигателя16Стартер№Верига17Контролен блок на скорост‐
ната кутия18Отопляемо задно стъкло19Предни електрически
прозорци20Задни електрически прозорци21Заден електрически блок22Лява дълга светлина (хало‐
генна)23Система за измиване на пред‐
ните фарове24Дясна къса светлина (ксено‐
нова)25Лява къса светлина (ксено‐
нова)26Предни фарове за мъгла27Подгряване на дизеловия
филтър28Система "Старт-стоп"29Електрическа ръчна спирачка30ABS помпа31–32Въздушна възглавница
Page 231 of 297

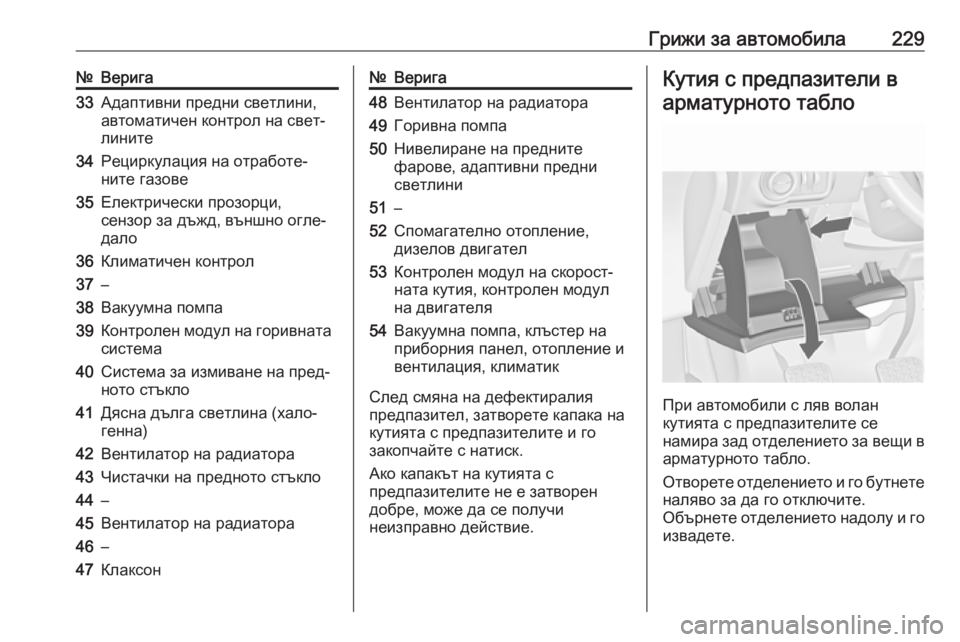

Грижи за автомобила229№Верига33Адаптивни предни светлини,
автоматичен контрол на свет‐
лините34Рециркулация на отработе‐
ните газове35Електрически прозорци,
сензор за дъжд, външно огле‐
дало36Климатичен контрол37–38Вакуумна помпа39Контролен модул на горивната
система40Система за измиване на пред‐ ното стъкло41Дясна дълга светлина (хало‐
генна)42Вентилатор на радиатора43Чистачки на предното стъкло44–45Вентилатор на радиатора46–47Клаксон№Верига48Вентилатор на радиатора49Горивна помпа50Нивелиране на предните
фарове, адаптивни предни
светлини51–52Спомагателно отопление,
дизелов двигател53Контролен модул на скорост‐
ната кутия, контролен модул
на двигателя54Вакуумна помпа, клъстер на
приборния панел, отопление и
вентилация, климатик
След смяна на дефектиралия
предпазител, затворете капака на
кутията с предпазителите и го
закопчайте с натиск.
Ако капакът на кутията с
предпазителите не е затворен
добре, може да се получи
неизправно действие.
Кутия с предпазители в
арматурното табло
При автомобили с ляв волан
кутията с предпазителите се
намира зад отделението за вещи в
арматурното табло.
Отворете отделението и го бутнете наляво за да го отключите.
Обърнете отделението надолу и го
извадете.
Page 232 of 297

230Грижи за автомобила
При автомобили с десен волан
кутията с предпазители се намира
зад капак в жабката. Отворете
жабката, след това отворете
капака и го обърнете надолу.

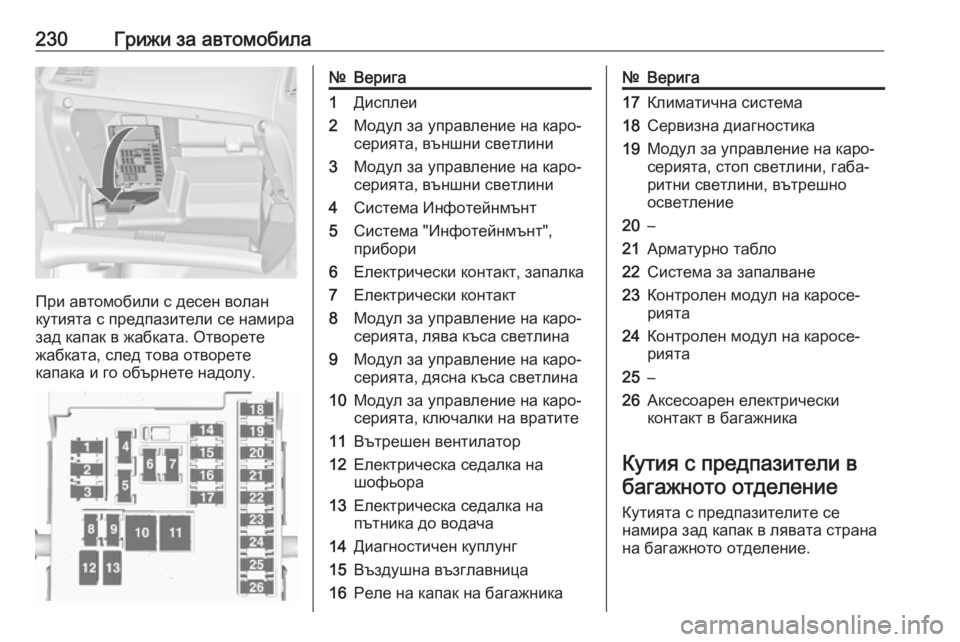

№Верига1Дисплеи2Модул за управление на каро‐
серията, външни светлини3Модул за управление на каро‐
серията, външни светлини4Система Инфотейнмънт5Система "Инфотейнмънт",
прибори6Електрически контакт, запалка7Електрически контакт8Модул за управление на каро‐
серията, лява къса светлина9Модул за управление на каро‐
серията, дясна къса светлина10Модул за управление на каро‐
серията, ключалки на вратите11Вътрешен вентилатор12Електрическа седалка на
шофьора13Електрическа седалка на
пътника до водача14Диагностичен куплунг15Въздушна възглавница16Реле на капак на багажника№Верига17Климатична система18Сервизна диагностика19Модул за управление на каро‐
серията, стоп светлини, габа‐
ритни светлини, вътрешно
осветление20–21Арматурно табло22Система за запалване23Контролен модул на каросе‐
рията24Контролен модул на каросе‐
рията25–26Аксесоарен електрически
контакт в багажника
Кутия с предпазители в
багажното отделение
Кутията с предпазителите се
намира зад капак в лявата страна на багажното отделение.
