2019 MAZDA MODEL CX-30 display

OPGELET
¾Gebruik de 360° rondomkijkmonitor
niet onder de volgende
omstandigheden.
¾Bij het rijden op wegen die bedekt
zijn met ijs of sneeuw.
¾Wanneer sneeuwkettingen of een
noodreservewiel zijn aangebracht.
¾De voor of achterportieren zijn niet
volledig gesloten.
¾Wanneer de auto op een helling
staat.
¾De portierspiegels zijn ingeklapt.
¾Stoot niet met kracht tegen de
voor-/achtercamera, voorbumper,
achterklep en portierspiegels. De
montagepositie of montagehoek van
de camera kan daardoor
verschuiven.
¾De camera’s zijn waterdicht.
Demonteer, wijzig of verwijder de
camera niet.
¾De behuizing van de camera is van
hard plastic, breng daarom geen
ontvettingsmiddelen, organische
oplosmiddelen, was of ruitcoatings
aan. Als een van dit soort middelen
op de behuizing komt, dit
onmiddellijk met een zachte doek
afvegen.
¾Veeg niet krachtig de lens van de
camera en reinig deze niet met een
schuurmiddel of harde borstel.
Anders kan de lens beschadigen en
een negatieve invloed op de beelden
hebben.
¾Raadpleeg een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur) voor reparatie,
spuiten of vervangen van de voor-/
achtercamera, voorbumper,
achterklep en portierspiegels.
¾Neem de volgende
voorzorgsmaatregelen in acht zodat
de 360° rondomkijkmonitor normaal
functioneert.
¾Verander de wielophanging van de
auto niet en/of verlaag/verhoog
de carrosserie niet.
¾Gebruik voor de voor- en
achterwielen altijd banden van het
voorgeschreven type en formaat.
Raadpleeg een deskundige
reparateur (bij voorkeur een
officiële Mazda-reparateur) voor
het vervangen van de banden.
¾Wanneer de display koud is, kunnen
beelden strepen vertonen of kan het
scherm donkerder zijn dan normaal,
waardoor de omgeving van de auto
moeilijker te controleren is.
Inspecteer tijdens het rijden altijd
visueel of de voorzijde en het
gedeelte rondom de auto veilig is.
¾De methode voor parkeren/
stopzetten van de auto met behulp
van de 360° rondomkijkmonitor
verschilt afhankelijk van de
wegsituatie en de voertuigcondities.
Wanneer en hoe ver u het stuurwiel
draait verschilt per situatie.
Controleer daarom altijd de
omgeving van de auto rechtstreeks
visueel bij gebruik van het systeem.
Let er ook op voordat u het systeem
gaat gebruiken dat er voldoende
ruimte is om de auto op de
parkeer-/stopplaats te parkeren/
stop te zetten.
Tijdens het rijden
i-ACTIVSENSE
4-211

OPMERKING
xAls waterdruppels, sneeuw of
modder op de cameralens is
terechtgekomen, dit afvegen met
behulp van een zachte doek. Als de
cameralens bijzonder vuil is, deze
afvegen met een zacht
schoonmaakmiddel.
xWanneer de cameralens wordt
aangeraakt of wanneer er vuil op zit,
dan kan dit de schermafbeelding
beïnvloeden. Veeg de lens schoon
met een zachte doek.
xAls het gedeelte waar de camera is
gemonteerd, zoals de voorbumper,
achterklep of portierspiegels, bij een
botsing zijn beschadigd, bestaat de
kans dat de camera (positie,
montagehoek) verschoven is.
Raadpleeg altijd een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur) om de auto te
laten inspecteren.
xAls de camera is blootgesteld aan
grote temperatuurwisselingen, zoals
bij het gieten van warm water op de
camera tijdens koud weer, bestaat
de kans dat de 360°
rondomkijkmonitor niet normaal
functioneert.
xAls de accuspanning laag is, is het
scherm mogelijk tijdelijk moeilijk
zichtbaar, dit duidt echter niet op
een probleem.
xDe 360° rondomkijkmonitor heeft
beperkingen. Objecten onder de
bumper of nabij beide
bumperuiteinden kunnen niet
worden weergegeven.
xObstakels boven het beeldbereik van
de camera worden niet
weergegeven.
xOnder de volgende omstandigheden
kan het scherm moeilijk zichtbaar
zijn, dit duidt echter niet op een
defect.
xDe temperatuur nabij de lens is
hoog/laag.
xRegenweer, waterdruppels op de
camera of hoge vochtigheid.
xModder of vreemde bestanddelen
nabij de camera.
xExtreem helder licht, zoals zonlicht
of het licht van koplampen dat
rechtstreeks op de cameralens valt.
xDe omgeving wordt verlicht door
de voertuiglampen,
fluorescentielampen of
LED-lampen (display kan
knipperen).
xEr verschijnen zeer kleine donkere
of witte stippen op het scherm (de
stippen kunnen knipperen).
xOmdat de camera van de 360°
rondomkijkmonitor gebruikmaakt
van een speciale lens, verschilt de
afstand weergegeven op het scherm
van de werkelijke afstand.
xObstakels die worden weergegeven
in het scherm kunnen anders worden
voorgesteld dan werkelijk het geval
is. (Obstakels kunnen gevallen,
groter of langer lijken dan werkelijk
het geval is.)
xPlak geen stickers op de camera of
het gedeelte eromheen. Monteer
bovendien geen accessoires of een
verlichte nummerplaat op het
gedeelte rondom een camera.
Anders bestaat de kans dat de
camera de
omgevingsomstandigheden niet juist
weergeeft.
xInformatie over gratis/open source
software
Dit product bevat gratis/open source
software. Informatie over de licenties
en broncode is beschikbaar op het
volgende adres.
https://www.denso.com/
global/en/opensource/svss/
mazda/
Tijdens het rijden
i-ACTIVSENSE
4-212

xDe versnellingshendel/keuzehendel staat in een andere stand dan stand R.

Overschakelen van de schermweergave
Het getoonde scherm kan worden gewijzigd telkens wanneer de 360°
rondomkijkmonitorschakelaar wordt ingedrukt.
1. Bovenaanzicht/vooraanzicht
2. Bovenaanzicht/groothoekvooraanzicht
3. Zijaanzicht
4. Beginscherm
OPMERKING
xWanneer de versnellingshendel/keuzehendel in stand R staat, schakelt het
getoonde scherm niet over naar het bovenaanzicht/vooraanzicht, bovenaanzicht/
groothoekvooraanzicht of zijaanzicht.
xOok wanneer aan de displaycondities is voldaan, stopt de weergave van het
bovenaanzicht/vooraanzicht, bovenaanzicht/groothoekvooraanzicht of
zijaanzicht in de volgende gevallen.
xWanneer een schakelaar rondom de commanderknop wordt ingedrukt.x(Handgeschakelde versnellingsbak)
Tijdens het rijden
i-ACTIVSENSE
4-217

OPMERKING
De instelling kan zodanig worden gewijzigd dat de verwachte rijlijnen niet worden
getoond.
Zie de sectie Instellingen in het Mazda Connect instructieboekje.
Gebruik van de functie voor verwachte rijlijn
1. (Schermdisplay)
2. (Werkelijke conditie)

Controleer of zich binnen de verwachte rijlijnen geen obstakels bevinden.
Rijd vooruit en draai het stuur zo dat er geen obstakels binnen de verwachte rijlijnen
komen.
▼Bovenaanzicht/groothoekvooraanzicht
Gebruik bij het wegrijden na een stop of bij het oprijden van een T-splitsing en
kruising het bovenaanzicht/groothoekvooraanzicht als hulp bij het controleren van
de veiligheid van de omgeving.
Tijdens het rijden
i-ACTIVSENSE
4-222

Weergave/pictogram Inhoud
(2) Parallelrichtlijnen van auto (blauw) Geeft bij benadering de breedte van de auto aan, inclu-
sief de portierspiegels.
(3) Richtlijnen voorste uiteinde van au-
to (blauw)Geeft het punt aan ongeveer 0,25 m vanaf de voorkant
van de auto (voorkant van de bumper).
OPMERKING
De instelling kan zodanig worden gewijzigd dat de verwachte rijlijnen niet worden
getoond.
Zie de sectie Instellingen in het Mazda Connect instructieboekje.
Gebruik van de functie voor verwachte rijlijn
1. (Schermdisplay)
2. (Werkelijke conditie)

Controleer of zich binnen de verwachte rijlijnen geen obstakels bevinden.
Draai het stuur zo dat de verwachte rijlijnen binnen het obstakel (A) blijven en rijd
vooruit totdat de auto het obstakel is gepasseerd.
Als de verwachte rijlijnen van de auto in de richting van een obstakel (B) of voorbij
het obstakel (C) zijn, bestaat de kans dat de auto bij een scherpe draaiing in
aanraking komt met het obstakel.
Tijdens het rijden
i-ACTIVSENSE
4-226

1. Rijd met de auto achteruit de parkeerruimte in door het stuurwiel zodanig te
draaien dat de auto in het midden van de parkeerruimte komt.

1. (Schermdisplay)
2. (Werkelijke conditie)
2. Nadat de auto de parkeerruimte binnen begint te rijden, stoppen en bijsturen
zodat de afstand tussen de voertuigbreedtelijnen en de zijkanten van de
parkeerruimte aan de linker- en rechterzijde nagenoeg gelijk zijn en blijf dan
langzaam achteruit rijden.
Tijdens het rijden
i-ACTIVSENSE
4-231

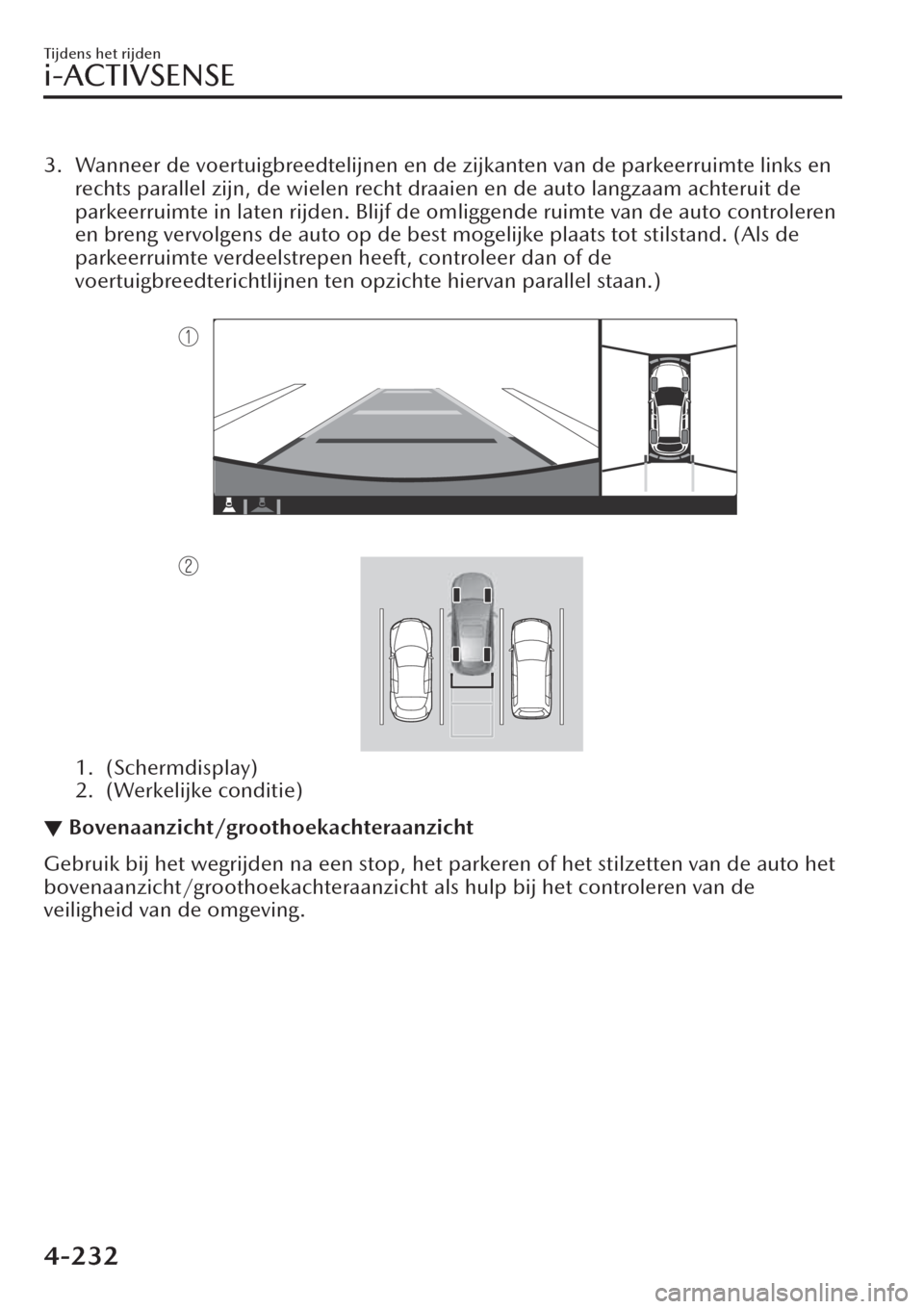

3. Wanneer de voertuigbreedtelijnen en de zijkanten van de parkeerruimte links en
rechts parallel zijn, de wielen recht draaien en de auto langzaam achteruit de
parkeerruimte in laten rijden. Blijf de omliggende ruimte van de auto controleren
en breng vervolgens de auto op de best mogelijke plaats tot stilstand. (Als de
parkeerruimte verdeelstrepen heeft, controleer dan of de
voertuigbreedterichtlijnen ten opzichte hiervan parallel staan.)

1. (Schermdisplay)
2. (Werkelijke conditie)
▼Bovenaanzicht/groothoekachteraanzicht
Gebruik bij het wegrijden na een stop, het parkeren of het stilzetten van de auto het
bovenaanzicht/groothoekachteraanzicht als hulp bij het controleren van de
veiligheid van de omgeving.
Tijdens het rijden
i-ACTIVSENSE
4-232

Zijcamera
1. (Schermdisplay)
2. (Werkelijke conditie)
Achtercamera
1. (Schermdisplay)
2. (Werkelijke conditie)
3. Gemeten afstand op scherm A>B>C
4. Werkelijke afstand B>C=A
Tijdens het rijden
i-ACTIVSENSE
4-239
