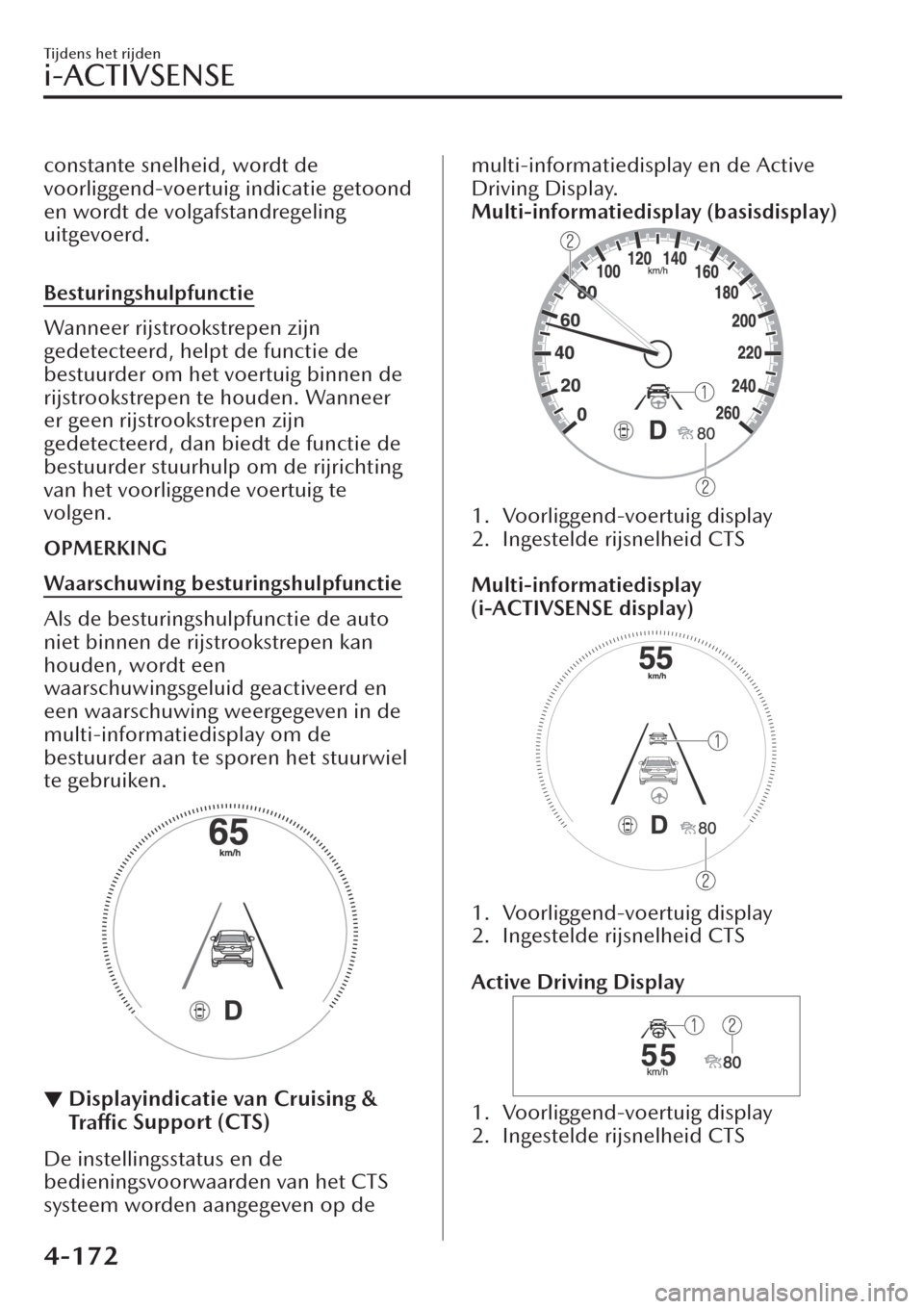

2019 MAZDA MODEL CX-30 display

constante snelheid, wordt de
voorliggend-voertuig indicatie getoond
en wordt de volgafstandregeling
uitgevoerd.

Besturingshulpfunctie
Wanneer rijstrookstrepen zijn
gedetecteerd, helpt de functie de
bestuurder om het voertuig binnen de
rijstrookstrepen te houden. Wanneer
er geen rijstrookstrepen zijn
gedetecteerd, dan biedt de functie de
bestuurder stuurhulp om de rijrichting
van het voorliggende voertuig te
volgen.
OPMERKING
Waarschuwing besturingshulpfunctie
Als de besturingshulpfunctie de auto
niet binnen de rijstrookstrepen kan
houden, wordt een
waarschuwingsgeluid geactiveerd en
een waarschuwing weergegeven in de
multi-informatiedisplay om de
bestuurder aan te sporen het stuurwiel
te gebruiken.
▼Displayindicatie van Cruising &
Tra ffi c Support (CTS)
De instellingsstatus en de
bedieningsvoorwaarden van het CTS
systeem worden aangegeven op de
multi-informatiedisplay en de Active
Driving Display.
Multi-informatiedisplay (basisdisplay)
1. Voorliggend-voertuig display
2. Ingestelde rijsnelheid CTS

Multi-informatiedisplay
(i-ACTIVSENSE display)
1. Voorliggend-voertuig display
2. Ingestelde rijsnelheid CTS

Active Driving Display
1. Voorliggend-voertuig display
2. Ingestelde rijsnelheid CTS

Tijdens het rijden
i-ACTIVSENSE
4-172

Display besturingshulpfunctie
Wanneer de besturingshulpfunctie
werkt, dan verandert de display
besturingshulpfunctie op de display
van wit naar groen.
OPMERKING
U kunt op de multi-informatiedisplay
kijken om te controleren of de
besturingshulp taken uitvoert op basis
van de rijstrookstrepen of een
voorliggend voertuig.
Inactief
Actief (voorliggend voertuig)
Actief (rijstrookstreep)
Als er een probleem is met het
CTS-systeem, wordt er een bericht in
de multi-informatiedisplay
weergegeven. Controleer de details
van het probleem op de
middendisplay en laat uw auto
vervolgens door een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur) controleren.
Zie Als een waarschuwingslampje gaat
branden of knipperen op pagina
7-57.
▼Waarschuwing voor korte
volgafstand
Als uw auto het voorliggende voertuig
snel nadert terwijl u met
volgafstandregeling rijdt, wordt het
waarschuwingsgeluid geactiveerd en
wordt de remwaarschuwing
aangegeven op de display. Houd een
veilige afstand tussen uw auto en de
voorligger.
1. De melding “Trap rempedaal in”
wordt weergegeven
OPMERKING
In de volgende gevallen bestaat de
kans dat de waarschuwingen en
remmen niet geactiveerd worden als
uw auto het voorliggende voertuig
dichter begint te naderen.
xU rijdt met dezelfde snelheid als het
voorliggende voertuig.
xDirect nadat het CTS-systeem in
werking is getreden.
xDirect nadat het gaspedaal is
losgelaten.
Tijdens het rijden
i-ACTIVSENSE
4-173

xEr werden witte (gele) rijstrookstrepen aan beide zijden gedetecteerd en u rijdt in
het midden van de rijstrook, of uw voertuig detecteert een voorliggend voertuig.
xHet stuurwiel wordt niet sterk gedraaid.xDe richtingaanwijzerhendel wordt niet bediend.xDe volgafstandregelingsfunctie is geactiveerd.x(Model met handgeschakelde versnellingsbak)
De rijsnelheid is ongeveer 30 km/h of hoger.
OPMERKING
De besturingshulpfunctie zorgt dat de auto om en nabij het midden van de rijstrook
blijft rijden, echter, afhankelijk van omstandigheden zoals bochten in de weg,
hellingsgraad, golvingen en rijsnelheid, bestaat de kans dat de functie de auto niet
bij het midden van de rijstrook kan houden.
Instelmethode
1. CANCEL schakelaar
2. RES schakelaar
3. CTS schakelaar

1. Druk op de CTS schakelaar.
De standby-indicatie van het CTS systeem (wit) gaat branden. Bovendien wordt
de displayindicatie van het CTS systeem aangegeven in de
multi-informatiedisplay.
2. Stel de rijsnelheid af op de gewenste instelling met behulp van het gaspedaal en
druk de RES schakelaar omhoog (SET+) of omlaag
(SET-) om de
volgafstandregeling te starten.
Tijdens het rijden
i-ACTIVSENSE
4-176

De ingestelde snelheid wordt weergegeven op de display. Tegelijkertijd schakelt
de standby-indicatie (wit) van het CTS systeem over naar de instelindicatie
(groen) van het systeem.
3. De volgafstandregeling functioneert wanneer aan alle bedieningsvoorwaarden is
voldaan, of wanneer de besturingshulpfunctie is geactiveerd als aan alle
bedieningsvoorwaarden daarvoor is voldaan.
OPMERKING
xAls een voorliggend voertuig wordt bespeurd tijdens het rijden met constante
snelheid, wordt de voorliggend-voertuig indicatie getoond en wordt de
volgafstandregeling uitgevoerd. Wanneer een voorliggend voertuig niet langer
wordt bespeurd, wordt de voorliggend-voertuig indicatie uitgeschakeld en
schakelt het systeem terug naar rijden met constante snelheid.
xVolgafstandregeling is niet mogelijk als het voorliggende voertuig sneller rijdt dan
de ingestelde snelheid van uw auto. Stel het systeem af op de gewenste rijsnelheid
met behulp van het gaspedaal.
xWanneer het contact op OFF wordt gezet, wordt de systeemtoestand
aangehouden die bestond alvorens deze werd uitgeschakeld. Als bijvoorbeeld het
contact op OFF wordt gezet terwijl het CTS systeem gebruiksklaar is, zal het CTS
systeem gebruiksklaar blijven wanneer het contact de volgende keer op ON gezet
wordt.
xWanneer het CTS systeem is geactiveerd, dan gaan de rijstrookassistent (LAS),
Distance & Speed Alert (DSA), en Smart Brake Support (SBS) automatisch ook
aan.
xWanneer de CTS schakelaar wordt ingedrukt terwijl de Mazda Radar Cruise
Control (MRCC) of Mazda Radar Cruise Control met Stop & Go-functie (MRCC
met Stop & Go-functie) is geactiveerd, dan gaat het CTS systeem werken. Ook is
het zo dat wanneer de MRCC schakelaar wordt ingedrukt terwijl het CTS systeem
is geactiveerd, de Mazda Radar Cruise Control (MRCC) of Mazda Radar Cruise
Control met Stop & Go-functie (MRCC met Stop & Go-functie) gaat werken.

Wijzigen van de ingestelde rijsnelheid
(Voor accelereren/decelereren met behulp van de RES schakelaar)
Wanneer de RES schakelaar omhoog (SET+) wordt gedrukt, neemt de rijsnelheid
toe; wanneer de RES schakelaar omlaag
(SET-) wordt gedrukt, wordt er afgeremd.
xIndrukken en direct loslaten: 1 km/hxIngedrukt houden: 10 km/h
Tijdens het rijden
i-ACTIVSENSE
4-177

(Voor verhogen van de snelheid met behulp van het gaspedaal)
Trap het gaspedaal in en druk de RES schakelaar omhoog (SET+) of omlaag (SET-) bij
de gewenste snelheid. Als de schakelaar niet wordt bediend, keert het systeem terug
naar de ingestelde snelheid nadat u uw voet van het gaspedaal heeft afgehaald.
OPMERKING
xDe waarschuwingen en remregeling functioneren niet wanneer het gaspedaal
wordt ingetrapt.
xDe laagst mogelijke snelheid die met het CTS systeem kan worden ingesteld, is 30
km/h.
x(Europese modellen)
Bij verandering naar een inhaalrijstrook en gebruik van de richtingaanwijzer, levert
het systeem automatisch meer acceleratie als dit bepaalt dat meer acceleratie
vereist is. Let tijdens het rijden goed op de weg vóór u omdat u het voorliggende
voertuig te dicht zou kunnen naderen.
x(Model met automatische transmissie)
De rijsnelheid kan worden gewijzigd door bediening van de RES schakelaar terwijl
de in-stilstandpositie-houdenregeling actief is.

Wijzigen van de afstand tussen voertuigen tijdens volgafstandregeling
De afstand tussen voertuigen kan ingesteld worden op 4 niveaus; lang , midden, kort
en extreem korte afstand.
De afstand tussen voertuigen wordt korter ingesteld door de CANCEL schakelaar
omlaag te duwen. De afstand tussen voertuigen wordt langer ingesteld door de
CANCEL schakelaar omhoog te duwen.
Richtlijn voor afstand tussen
voertuigen
(bij een rijsnelheid van 80
km/h)Indicatie op display
Indicatie op multi-informatie-
displayIndicatie op Active Driving Dis-
play
*1
Lang (ongeveer 50 m)
Midden (ongeveer 40 m)
Tijdens het rijden
i-ACTIVSENSE
4-178

Richtlijn voor afstand tussen
voertuigen
(bij een rijsnelheid van 80
km/h)Indicatie op display
Indicatie op multi-informatie-
displayIndicatie op Active Driving Dis-
play
*1
Kort (ongeveer 30 m)
Extreem kort (ongeveer 25 m)
*1 Toont een pop-up wanneer de CANCEL schakelaar wordt bediend.
OPMERKING
xDe afstand tussen voertuigen verschilt, afhankelijk van de rijsnelheid – hoe lager
de rijsnelheid hoe korter de afstand.
xWanneer het contact op ACC of OFF wordt gezet, dan wordt de
afstand-tussen-voertuigen automatisch overgenomen, zelfs wanneer de motor
vervolgens opnieuw gestart wordt.

De functie wordt tijdelijk geannuleerd.
Volgafstandregelingsfunctie
Wanneer de volgende handelingen worden uitgevoerd, wordt de
volgafstandregelingsfunctie tijdelijk geannuleerd en schakelt tegelijkertijd het CTS
systeem instelindicatie (groen) over naar het CTS systeem standby-indicatie (wit).
xDe CANCEL schakelaar wordt éénmaal ingedrukt.xHet rempedaal wordt ingetrapt.x(Model met automatische transmissie)
De keuzehendel staat in stand P, N of R.
x(Model met handgeschakelde versnellingsbak)
De versnellingshendel staat in de stand R.

In de volgende gevallen wordt de indicatie CTS annuleren getoond en wordt er één
keer een geluid geactiveerd.
xHet DSC systeem is in werking getreden.
Tijdens het rijden
i-ACTIVSENSE
4-179

OPMERKING
Als u uw handen van het stuurwiel afneemt (het stuurwiel niet vasthoudt), wordt het
waarschuwingsgeluid geactiveerd en wordt een alarmmelding aangegeven op de
multi-informatiedisplay en de Active Driving Display.
Multi-informatiedisplay
Active Driving Display
Als u het stuurwiel licht vasthoudt, is het mogelijk dat het systeem afhankelijk van de
rijomstandigheden bepaalt dat u het stuurwiel heeft losgelaten (het stuurwiel niet
langer vasthoudt) ook al is dit niet het geval en dat er een waarschuwing op de
multi-informatiedisplay en de Active Driving Display verschijnt.

Om het rijden te hervatten
Als het
CTS-systeem tijdelijk is geannuleerd, wordt de regeling hervat met uw eerder
ingestelde snelheid door het indrukken van de RES schakelaar nadat aan alle
bedieningsvoorwaarden is voldaan.
OPMERKING
xAls de ingestelde snelheid niet op de display wordt aangegeven, wordt het
systeem niet geactiveerd, ook niet als de RES schakelaar wordt ingedrukt.
xNa de handeling bestaat de kans dat de werking van de besturingshulpfunctie
gedurende maximaal 5 seconden wordt onderbroken totdat de rijstrookstrepen
bespeurd worden of een voorliggend voertuig wordt herkend.

Uitschakelen
Wanneer de CTS schakelaar wordt ingedrukt terwijl het CTS systeem is geactiveerd,
wordt het CTS systeem uitgeschakeld.
Tijdens het rijden
i-ACTIVSENSE
4-181

▼Weergave van verzoek
opschakelen/terugschakelen
(handgeschakelde versnellingsbak)
Het is mogelijk dat tijdens de werking
van het CTS systeem de weergave van
het verzoek opschakelen/
terugschakelen getoond wordt.
Wanneer dit gebeurt dient u de
versnelling over te schakelen omdat de
schakelstand niet juist is.
Verzoek Indicatie op display
OpschakelenSchakel op naar hogere ver-
snelling
Te r u g s c h a ke -
lenSchakel terug naar lagere ver-
snelling
OPMERKING
xAls de versnelling niet opgeschakeld
wordt hoewel de verzoekindicatie
voor het opschakelen wordt
getoond, wordt de motor overbelast
en bestaat de kans dat het
CTS-systeem automatisch
geannuleerd wordt omdat anders
motorschade zou kunnen ontstaan.
xAls versnelling niet teruggeschakeld
wordt hoewel de verzoekindicatie
voor het terugschakelen wordt
getoond, bestaat de kans dat het
CTS-systeem automatisch
geannuleerd wordt omdat anders de
motor zou kunnen afslaan.
▼In-stilstandpositie-houdenregeling
(automatische transmissie)
Wanneer het CTS systeem wordt
gebruikt als de volgafstandregeling
actief is, wordt uw auto tot stilstand
gebracht wanneer een voorliggend
voertuig stopt. Wanneer de auto tot
stilstand wordt gebracht en de
in-stilstandpositie-houdenregeling
operationeel is, gaat het
indicatielampje van het CTS-systeem
branden.
OPMERKING
xZelfs wanneer het CTS systeem
tijdelijk wordt geannuleerd terwijl de
in-stilstandpositie-houdenregeling
operationeel is, blijft de auto in de
stilstandpositie.
xDe handrem wordt automatisch
aangetrokken wanneer de auto in de
stilstandpositie wordt gehouden
nadat 10 minuten of meer zijn
verstreken sinds de
in-stilstandpositie-houdenregeling
werd geactiveerd. Wanneer dit
gebeurt, dan wordt het CTS-systeem
tijdelijk geannuleerd.
xAls aan de i-stop
bedieningsvoorwaarden wordt
voldaan terwijl de
in-stilstandpositie-houdenregeling
actief is, stopt de motor ook al wordt
het rempedaal niet ingetrapt.
Zie i-stop op pagina 4-13.
xDe remlichten gaan branden
wanneer de
in-stilstandpositie-houdenregeling
actief is.

Rijden hervatten
Wanneer het voorliggende voertuig
gaat rijden terwijl uw auto stilstaat met
geactiveerde
in-stilstandpositie-houdenregeling ,
druk op de RES schakelaar of trap het
gaspedaal in om de
in-stilstandpositie-houdenregeling te
annuleren en te gaan rijden.
Tijdens het rijden
i-ACTIVSENSE
4-182
