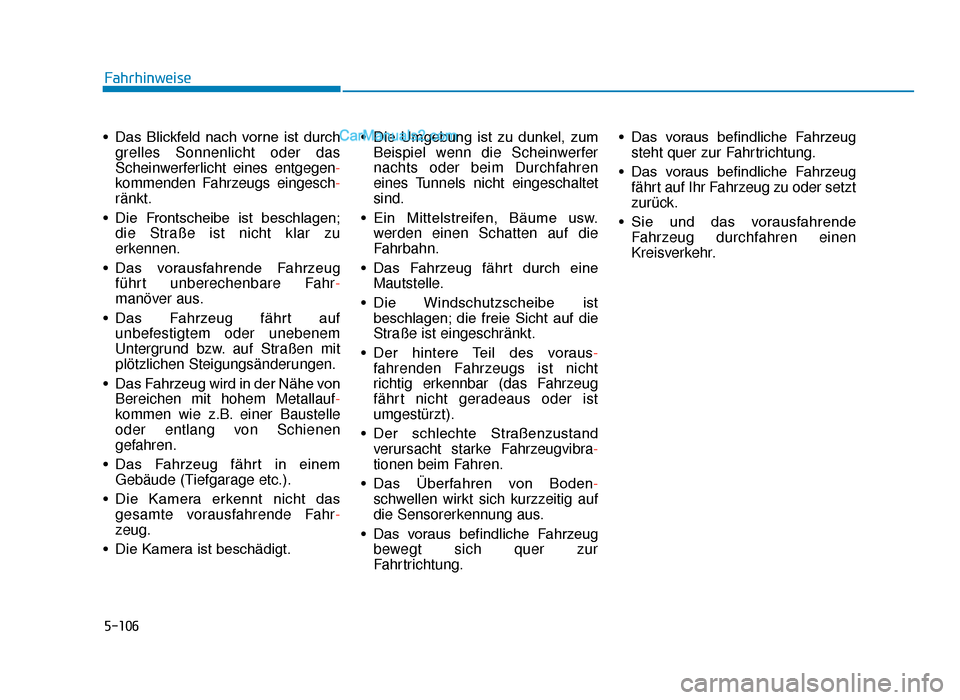

5-106
• Das Blickfeld nach vorne ist durchgrelles Sonnenlicht oder das
Scheinwerferlicht eines entgegen-
kommenden Fahrzeugs eingesch-
ränkt.
• Die Frontscheibe ist beschlagen; die Straße ist nicht klar zu
erkennen.
• Das vorausfahrende Fahrzeug führt unberechenbare Fahr-
manöver aus.
• Das Fahrzeug fährt auf unbefestigtem oder unebenem
Untergrund bzw. auf Straßen mit
plötzlichen Steigungsänderungen.
• Das Fahrzeug wird in der Nähe von Bereichen mit hohem Metallauf-
kommen wie z.B. einer Baustelle
oder entlang von Schienen
gefahren.
• Das Fahrzeug fährt in einem Gebäude (Tiefgarage etc.).
• Die Kamera erkennt nicht das gesamte vorausfahrende Fahr-
zeug.
• Die Kamera ist beschädigt. • Die Umgebung ist zu dunkel, zum
Beispiel wenn die Scheinwerfer
nachts oder beim Durchfahren
eines Tunnels nicht eingeschaltet
sind.
• Ein Mittelstreifen, Bäume usw. werden einen Schatten auf die
Fahrbahn.
• Das Fahrzeug fährt durch eine Mautstelle.
• Die Windschutzscheibe ist beschlagen; die freie Sicht auf die
Straße ist eingeschränkt.
• Der hintere Teil des voraus- fahrenden Fahrzeugs ist nicht
richtig erkennbar (das Fahrzeug
fährt nicht geradeaus oder ist
umgestürzt).
• Der schlechte Straßenzustand verursacht starke Fahrzeugvibra-
tionen beim Fahren.
• Das Überfahren von Boden- schwellen wirkt sich kurzzeitig auf
die Sensorerkennung aus.
• Das voraus befindliche Fahrzeug bewegt sich quer zur
Fahrtrichtung. • Das voraus befindliche Fahrzeug
steht quer zur Fahrtrichtung.
• Das voraus befindliche Fahrzeug fährt auf Ihr Fahrzeug zu oder setzt
zurück.
• Sie und das vorausfahrende Fahrzeug durchfahren einen
Kreisverkehr.
Fahrhinweise
TLe GER 5a(-120).qxp 09.05.2018 13:28 Page 106

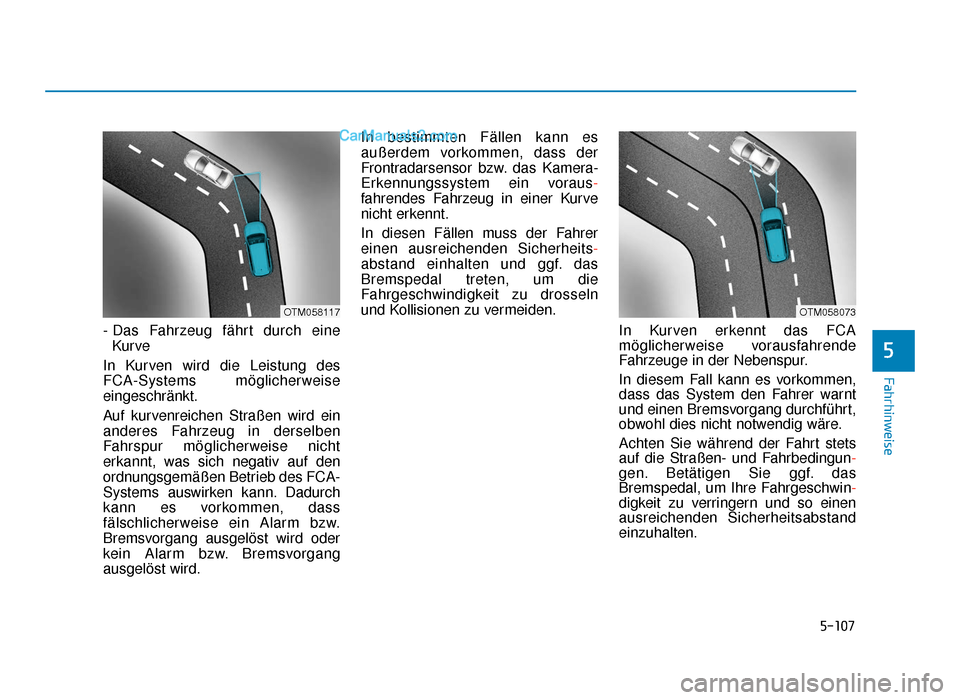

5-107
Fahrhinweise
- Das Fahrzeug fährt durch eineKurve
In Kurven wird die Leistung des
FCA-Systems möglicherweise
eingeschränkt.
Auf kurvenreichen Straßen wird ein
anderes Fahrzeug in derselben
Fahrspur möglicherweise nicht
erkannt, was sich negativ auf den
ordnungsgemäßen Betrieb des FCA-
Systems auswirken kann. Dadurch
kann es vorkommen, dass
fälschlicherweise ein Alarm bzw.
Bremsvorgang ausgelöst wird oder
kein Alarm bzw. Bremsvorgang
ausgelöst wird. In bestimmten Fällen kann es
außerdem vorkommen, dass der
Frontradarsensor bzw. das Kamera-
Erkennungssystem ein voraus-
fahrendes Fahrzeug in einer Kurve
nicht erkennt.
In diesen Fällen muss der Fahrer
einen ausreichenden Sicherheits
-
abstand einhalten und ggf. das
Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und Kollisionen zu vermeiden.
In Kurven erkennt das FCA
möglicherweise vorausfahrende
Fahrzeuge in der Nebenspur.
In diesem Fall kann es vorkommen,
dass das System den Fahrer warnt
und einen Bremsvorgang durchführt,
obwohl dies nicht notwendig wäre.
Achten Sie während der Fahrt stets
auf die Straßen- und Fahrbedingun-
gen. Betätigen Sie ggf. das
Bremspedal, um Ihre Fahrgeschwin -
digkeit zu verringern und so einen
ausreichenden Sicherheitsabstand
einzuhalten.
5
OTM058117OTM058073
TLe GER 5a(-120).qxp 09.05.2018 13:28 Page 107

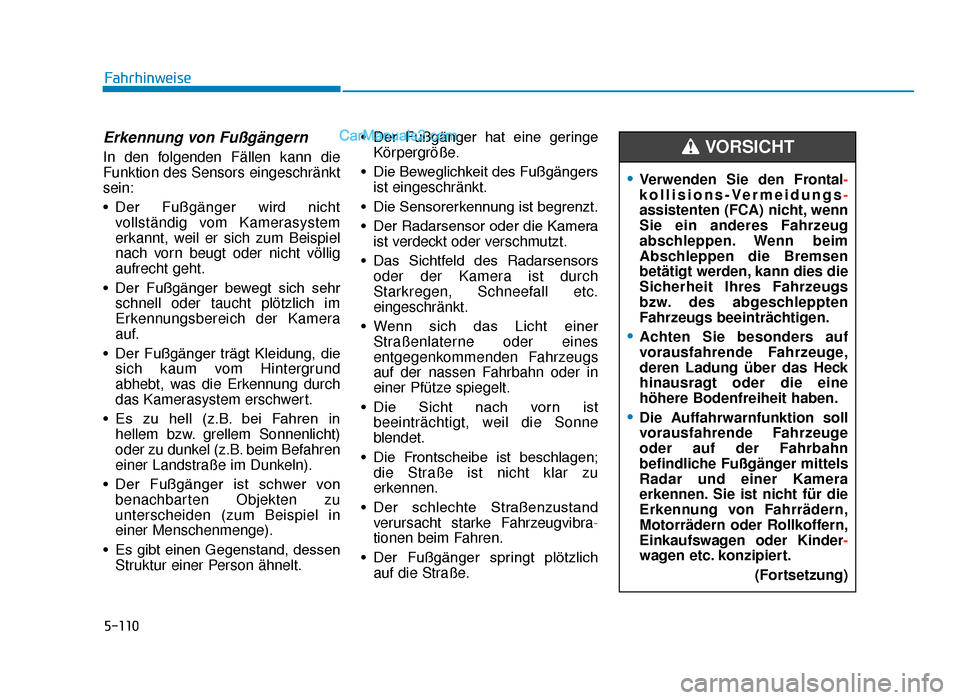

5-110
Erkennung von Fußgängern
In den folgenden Fällen kann die
Funktion des Sensors eingeschränkt
sein:
• Der Fußgänger wird nichtvollständig vom Kamerasystem
erkannt, weil er sich zum Beispiel
nach vorn beugt oder nicht völlig
aufrecht geht.
• Der Fußgänger bewegt sich sehr schnell oder taucht plötzlich im
Erkennungsbereich der Kamera
auf.
• Der Fußgänger trägt Kleidung, die sich kaum vom Hintergrund
abhebt, was die Erkennung durch
das Kamerasystem erschwert.
• Es zu hell (z.B. bei Fahren in hellem bzw. grellem Sonnenlicht)
oder zu dunkel (z.B. beim Befahren
einer Landstraße im Dunkeln).
• Der Fußgänger ist schwer von benachbarten Objekten zu
unterscheiden (zum Beispiel in
einer Menschenmenge).
• Es gibt einen Gegenstand, dessen Struktur einer Person ähnelt. • Der Fußgänger hat eine geringe
Körpergröße.
• Die Beweglichkeit des Fußgängers ist eingeschränkt.
• Die Sensorerkennung ist begrenzt.
• Der Radarsensor oder die Kamera ist verdeckt oder verschmutzt.
• Das Sichtfeld des Radarsensors oder der Kamera ist durch
Starkregen, Schneefall etc.
eingeschränkt.
• Wenn sich das Licht einer Straßenlaterne oder eines
entgegenkommenden Fahrzeugs
auf der nassen Fahrbahn oder in
einer Pfütze spiegelt.
• Die Sicht nach vorn ist beeinträchtigt, weil die Sonne
blendet.
• Die Frontscheibe ist beschlagen; die Straße ist nicht klar zu
erkennen.
• Der schlechte Straßenzustand verursacht starke Fahrzeugvibra-
tionen beim Fahren.
• Der Fußgänger springt plötzlich auf die Straße.
Fahrhinweise
•Verwenden Sie den Frontal -
kollisions-Vermeidungs -
assistenten (FCA) nicht, wenn
Sie ein anderes Fahrzeug
abschleppen. Wenn beim
Abschleppen die Bremsen
betätigt werden, kann dies die
Sicherheit Ihres Fahrzeugs
bzw. des abgeschleppten
Fahrzeugs beeinträchtigen.
•Achten Sie besonders auf
vorausfahrende Fahrzeuge,
deren Ladung über das Heck
hinausragt oder die eine
höhere Bodenfreiheit haben.
•Die Auffahrwarnfunktion soll
vorausfahrende Fahrzeuge
oder auf der Fahrbahn
befindliche Fußgänger mittels
Radar und einer Kamera
erkennen. Sie ist nicht für die
Erkennung von Fahrrädern,
Motorrädern oder Rollkoffern,
Einkaufswagen oder Kinder -
wagen etc. konzipiert.
(Fortsetzung)
VORSICHT
TLe GER 5a(-120).qxp 09.05.2018 13:29 Page 110

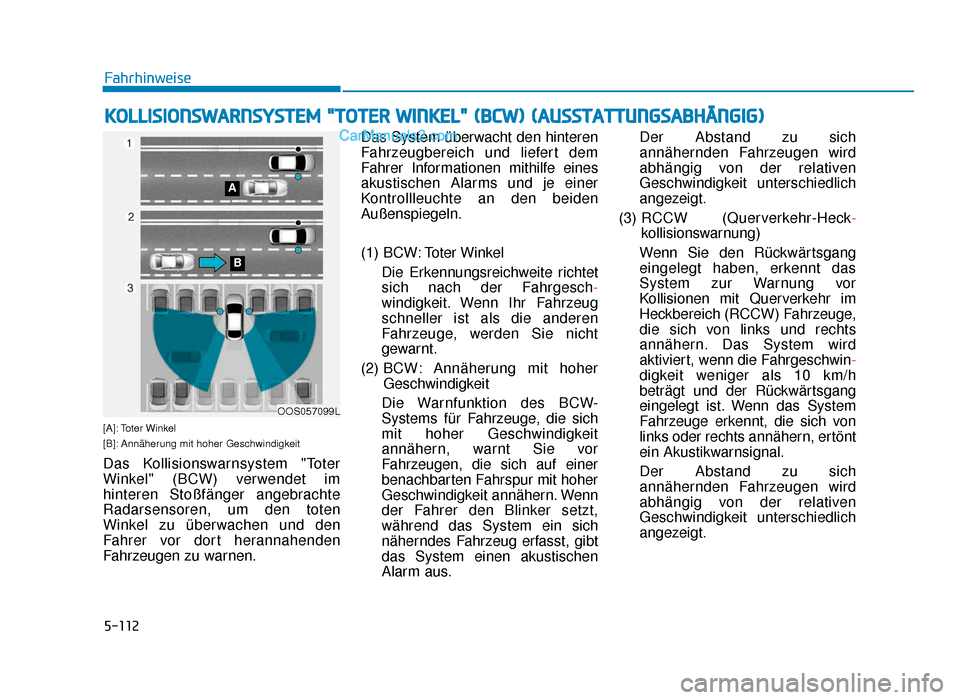

5-112
[A]: Toter Winkel
[B]: Annäherung mit hoher Geschwindigkeit
Das Kollisionswarnsystem "Toter
Winkel" (BCW) verwendet im
hinteren Stoßfänger angebrachte
Radarsensoren, um den toten
Winkel zu überwachen und den
Fahrer vor dort herannahenden
Fahrzeugen zu warnen.Das System überwacht den hinteren
Fahrzeugbereich und liefert dem
Fahrer Informationen mithilfe eines
akustischen Alarms und je einer
Kontrollleuchte an den beiden
Außenspiegeln.
(1) BCW: Toter Winkel
Die Erkennungsreichweite richtet
sich nach der Fahrgesch -
windigkeit. Wenn Ihr Fahrzeug
schneller ist als die anderen
Fahrzeuge, werden Sie nicht
gewarnt.
(2) BCW: Annäherung mit hoher
Geschwindigkeit
Die Warnfunktion des BCW-
Systems für Fahrzeuge, die sich
mit hoher Geschwindigkeit
annähern, warnt Sie vor
Fahrzeugen, die sich auf einer
benachbarten Fahrspur mit hoher
Geschwindigkeit annähern. Wenn
der Fahrer den Blinker setzt,
während das System ein sich
näherndes Fahrzeug erfasst, gibt
das System einen akustischen
Alarm aus. Der Abstand zu sich
annähernden Fahrzeugen wird
abhängig von der relativen
Geschwindigkeit unterschiedlich
angezeigt.
(3) RCCW (Querverkehr-Heck -
kollisionswarnung)
Wenn Sie den Rückwärtsgang
eingelegt haben, erkennt das
System zur Warnung vor
Kollisionen mit Querverkehr im
Heckbereich (RCCW) Fahrzeuge,
die sich von links und rechts
annähern. Das System wird
aktiviert, wenn die Fahrgeschwin-
digkeit weniger als 10 km/h
beträgt und der Rückwärtsgang
eingelegt ist. Wenn das System
Fahrzeuge erkennt, die sich von
links oder rechts annähern, ertönt
ein Akustikwarnsignal.
Der Abstand zu sich
annähernden Fahrzeugen wird
abhängig von der relativen
Geschwindigkeit unterschiedlich
angezeigt.
Fahrhinweise
KOLLISIONSWARNSYSTEM "TOTER WINKEL" (BCW) (AUSSTATTUNGSABHÄNGIG)
OOS057099L
A
B
TLe GER 5a(-120).qxp 09.05.2018 13:29 Page 112

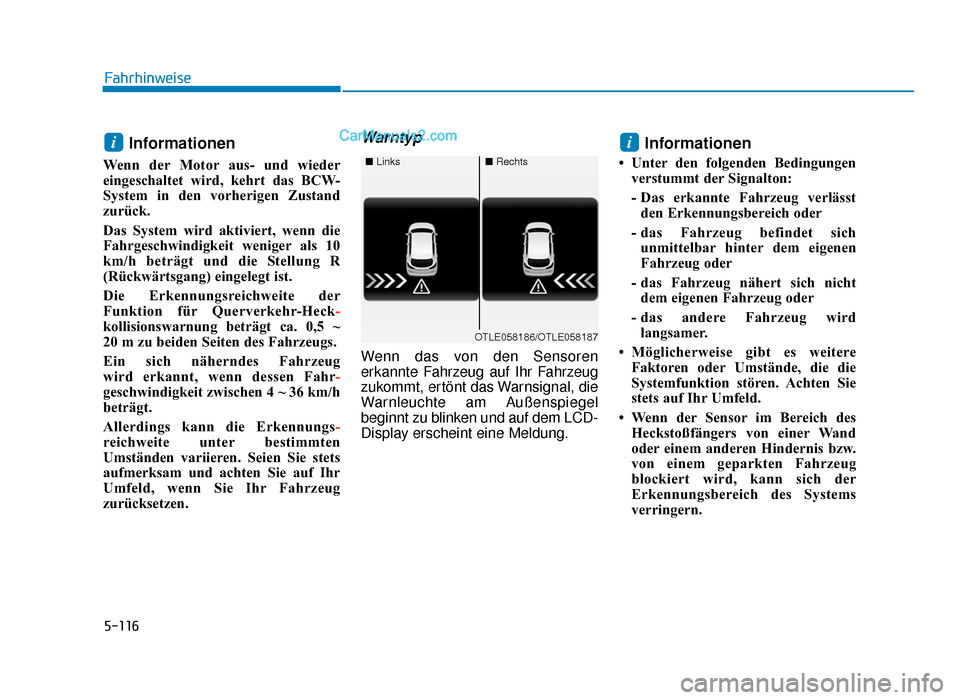

5-116
Informationen
Wenn der Motor aus- und wieder
eingeschaltet wird, kehrt das BCW-
System in den vorherigen Zustand
zurück.
Das System wird aktiviert, wenn die
Fahrgeschwindigkeit weniger als 10
km/h beträgt und die Stellung R
(Rückwärtsgang) eingelegt ist.
Die Erkennungsreichweite der
Funktion für Querverkehr-Heck-
kollisionswarnung beträgt ca. 0,5 ~
20 m zu beiden Seiten des Fahrzeugs.
Ein sich näherndes Fahrzeug
wird erkannt, wenn dessen Fahr-
geschwindigkeit zwischen 4 ~ 36 km/h
beträgt.
Allerdings kann die Erkennungs -
reichweite unter bestimmten
Umständen variieren. Seien Sie stets
aufmerksam und achten Sie auf Ihr
Umfeld, wenn Sie Ihr Fahrzeug
zurücksetzen.
Warntyp
Wenn das von den Sensoren
erkannte Fahrzeug auf Ihr Fahrzeug
zukommt, ertönt das Warnsignal, die
Warnleuchte am Außenspiegel
beginnt zu blinken und auf dem LCD-
Display erscheint eine Meldung.
Informationen
• Unter den folgenden Bedingungen verstummt der Signalton:
- Das erkannte Fahrzeug verlässtden Erkennungsbereich oder
- das Fahrzeug befindet sich unmittelbar hinter dem eigenen
Fahrzeug oder
- das Fahrzeug nähert sich nicht dem eigenen Fahrzeug oder
- das andere Fahrzeug wird langsamer.
• Möglicherweise gibt es weitere Faktoren oder Umstände, die die
Systemfunktion stören. Achten Sie
stets auf Ihr Umfeld.
• Wenn der Sensor im Bereich des Heckstoßfängers von einer Wand
oder einem anderen Hindernis bzw.
von einem geparkten Fahrzeug
blockiert wird, kann sich der
Erkennungsbereich des Systems
verringern.
ii
Fahrhinweise
■ Links■Rechts
OTLE058186/OTLE058187
TLe GER 5a(-120).qxp 09.05.2018 13:29 Page 116

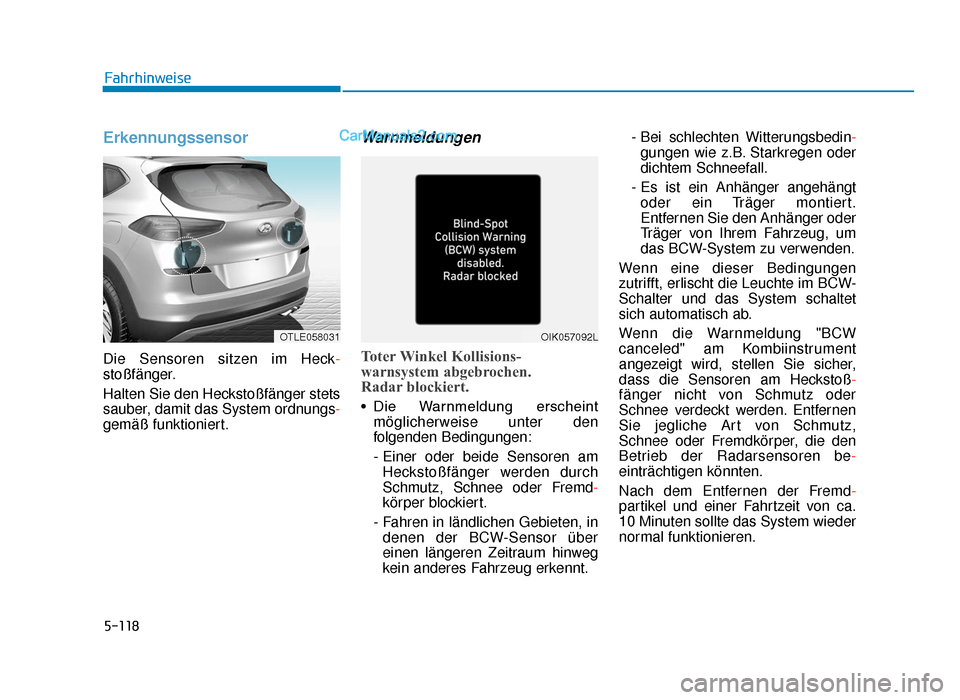

5-118
Erkennungssensor
Die Sensoren sitzen im Heck-
stoßfänger.
Halten Sie den Heckstoßfänger stets
sauber, damit das System ordnungs-
gemäß funktioniert.
Warnmeldungen
Toter Winkel Kollisions-
warnsystem abgebrochen.
Radar blockiert.
• Die Warnmeldung erscheint möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren amHeckstoßfänger werden durch
Schmutz, Schnee oder Fremd -
körper blockiert.
- Fahren in ländlichen Gebieten, in denen der BCW-Sensor über
einen längeren Zeitraum hinweg
kein anderes Fahrzeug erkennt. - Bei schlechten Witterungsbedin-
gungen wie z.B. Starkregen oder
dichtem Schneefall.
- Es ist ein Anhänger angehängt oder ein Träger montiert.
Entfernen Sie den Anhänger oder
Träger von Ihrem Fahrzeug, um
das BCW-System zu verwenden.
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am Heckstoß-
fänger nicht von Schmutz oder
Schnee verdeckt werden. Entfernen
Sie jegliche Art von Schmutz,
Schnee oder Fremdkörper, die den
Betrieb der Radarsensoren be-
einträchtigen könnten.
Nach dem Entfernen der Fremd-
partikel und einer Fahrtzeit von ca.
10 Minuten sollte das System wieder
normal funktionieren.
Fahrhinweise
OTLE058031OIK057092L
TLe GER 5a(-120).qxp 09.05.2018 13:29 Page 118

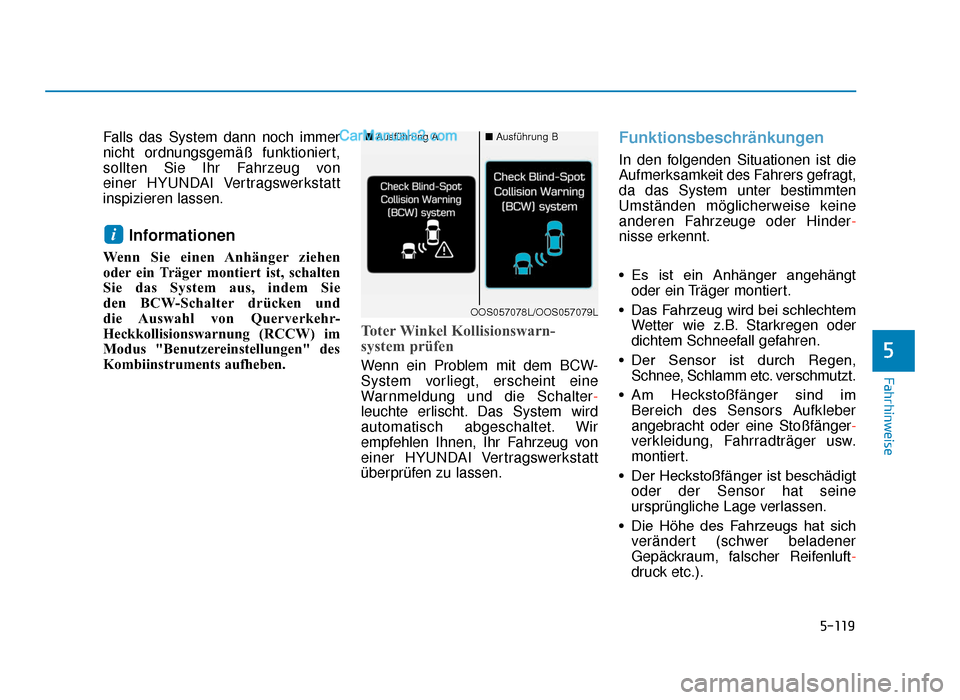

5-119
Fahrhinweise
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von
einer HYUNDAI Vertragswerkstatt
inspizieren lassen.
Informationen
Wenn Sie einen Anhänger ziehen
oder ein Träger montiert ist, schalten
Sie das System aus, indem Sie
den BCW-Schalter drücken und
die Auswahl von Querverkehr-
Heckkollisionswarnung (RCCW) im
Modus "Benutzereinstellungen" des
Kombiinstruments aufheben.
Toter Winkel Kollisionswarn-
system prüfen
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die Schalter-
leuchte erlischt. Das System wird
automatisch abgeschaltet. Wir
empfehlen Ihnen, Ihr Fahrzeug von
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,
da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder Hinder -
nisse erkennt.
• Es ist ein Anhänger angehängt oder ein Träger montiert.
• Das Fahrzeug wird bei schlechtem Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
• Der Sensor ist durch Regen, Schnee, Schlamm etc. verschmutzt.
• Am Heckstoßfänger sind im Bereich des Sensors Aufkleber
angebracht oder eine Stoßfänger -
verkleidung, Fahrradträger usw.
montiert.
• Der Heckstoßfänger ist beschädigt oder der Sensor hat seine
ursprüngliche Lage verlassen.
• Die Höhe des Fahrzeugs hat sich verändert (schwer beladener
Gepäckraum, falscher Reifenluft -
druck etc.).
i
5
■ Ausführung A■Ausführung B
OOS057078L/OOS057079L
TLe GER 5a(-120).qxp 09.05.2018 13:30 Page 119

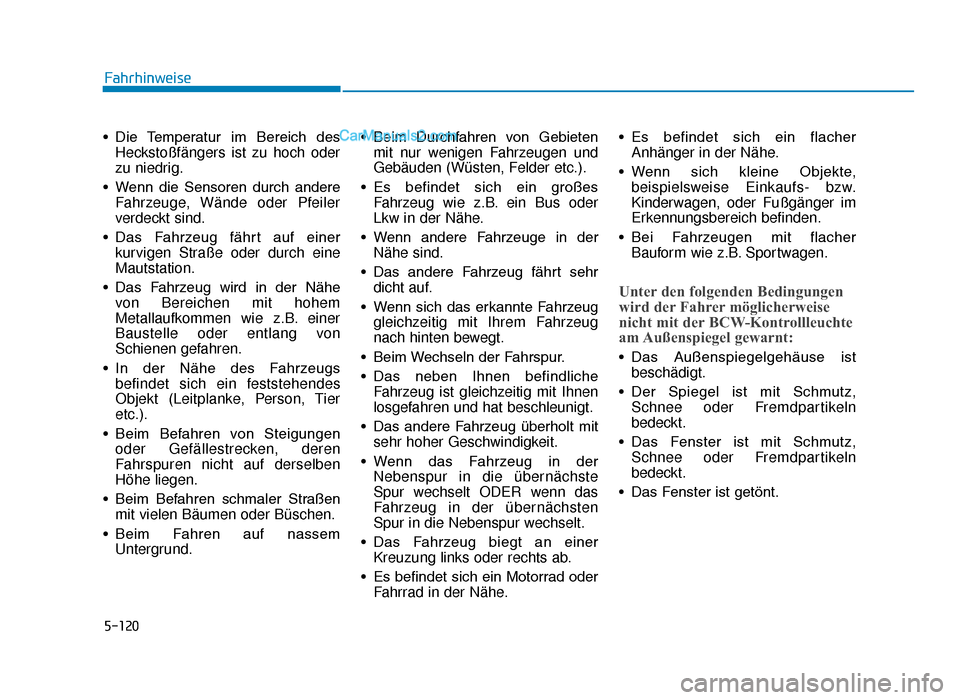

5-120
• Die Temperatur im Bereich desHeckstoßfängers ist zu hoch oder
zu niedrig.
• Wenn die Sensoren durch andere Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
• Das Fahrzeug fährt auf einer kurvigen Straße oder durch eine
Mautstation.
• Das Fahrzeug wird in der Nähe von Bereichen mit hohem
Metallaufkommen wie z.B. einer
Baustelle oder entlang von
Schienen gefahren.
• In der Nähe des Fahrzeugs befindet sich ein feststehendes
Objekt (Leitplanke, Person, Tier
etc.).
• Beim Befahren von Steigungen oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
• Beim Befahren schmaler Straßen mit vielen Bäumen oder Büschen.
• Beim Fahren auf nassem Untergrund. • Beim Durchfahren von Gebieten
mit nur wenigen Fahrzeugen und
Gebäuden (Wüsten, Felder etc.).
• Es befindet sich ein großes Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
• Wenn andere Fahrzeuge in der Nähe sind.
• Das andere Fahrzeug fährt sehr dicht auf.
• Wenn sich das erkannte Fahrzeug gleichzeitig mit Ihrem Fahrzeug
nach hinten bewegt.
• Beim Wechseln der Fahrspur.
• Das neben Ihnen befindliche Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
• Das andere Fahrzeug überholt mit sehr hoher Geschwindigkeit.
• Wenn das Fahrzeug in der Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt.
• Das Fahrzeug biegt an einer Kreuzung links oder rechts ab.
• Es befindet sich ein Motorrad oder Fahrrad in der Nähe. • Es befindet sich ein flacher
Anhänger in der Nähe.
• Wenn sich kleine Objekte, beispielsweise Einkaufs- bzw.
Kinderwagen, oder Fußgänger im
Erkennungsbereich befinden.
• Bei Fahrzeugen mit flacher Bauform wie z.B. Sportwagen.
Unter den folgenden Bedingungen
wird der Fahrer möglicherweise
nicht mit der BCW-Kontrollleuchte
am Außenspiegel gewarnt:
• Das Außenspiegelgehäuse istbeschädigt.
• Der Spiegel ist mit Schmutz, Schnee oder Fremdpartikeln
bedeckt.
• Das Fenster ist mit Schmutz, Schnee oder Fremdpartikeln
bedeckt.
• Das Fenster ist getönt.
Fahrhinweise
TLe GER 5a(-120).qxp 09.05.2018 13:30 Page 120
