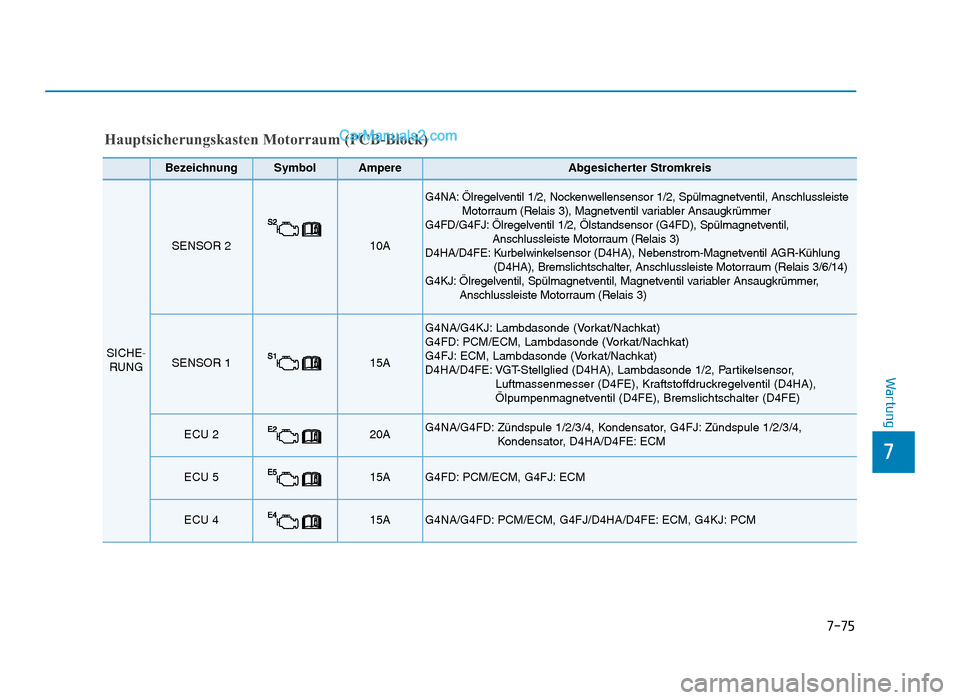

2019 Hyundai Tucson sensor

7-75
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
SICHE-RUNG
SENSOR 210A
G4NA: Ölregelventil 1/2, Nockenwellensensor 1/2, Spülmagnetventil, Anschlussleiste Motorraum (Relais 3), Magnetventil variabler Ansaugkrümmer
G4FD/G4FJ: Ölregelventil 1/2, Ölstandsensor (G4FD), Spülmagnetventil, Anschlussleiste Motorraum (Relais 3)
D4HA/D4FE: Kurbelwinkelsensor (D4HA), Nebenstrom-Magnetventil AGR-Kühlung (D4HA), Bremslichtschalter, Anschlussleiste Motorraum (Relais 3/6/14)
G4KJ: Ölregelventil, Spülmagnetventil, Magnetventil variabler Ansaugkrümmer, Anschlussleiste Motorraum (Relais 3)
SENSOR 115A
G4NA/G4KJ: Lambdasonde (Vorkat/Nachkat)
G4FD: PCM/ECM, Lambdasonde (Vorkat/Nachkat)
G4FJ: ECM, Lambdasonde (Vorkat/Nachkat)
D4HA/D4FE: VGT-Stellglied (D4HA), Lambdasonde 1/2, Partikelsensor, Luftmassenmesser (D4FE), Kraftstoffdruckregelventil (D4HA),
Ölpumpenmagnetventil (D4FE), Bremslichtschalter (D4FE)
ECU 220A G4NA/G4FD: Zündspule 1/2/3/4, Kondensator, G4FJ: Zündspule 1/2/3/4, Kondensator, D4HA/D4FE: ECM
ECU 515A G4FD: PCM/ECM, G4FJ: ECM
ECU 415A G4NA/G4FD: PCM/ECM, G4FJ/D4HA/D4FE: ECM, G4KJ: PCM
Hauptsicherungskasten Motorraum (PCB-Block)
TLe GER 7.qxp 6/4/2018 8:42 PM Page 75

7-76
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
SICHE-RUNG
SENSOR 310A
G4NA/G4FD/G4KJ: Injektor 1/2/3/4 (G4NA), Anschlussleiste Motorraum (Relais 1, Relais 9)
G4FJ: RCV-Magnetventil, Unterdruckschalter Bremskraftverstärker, Anschlussleiste Motorraum (Relais 1, Relais 9)
D4HA/D4FE: Luftmassenmesser (D4HA), Ölpumpenmagnetventil (D4HA), Anschlussleiste Motorraum (Relais 1, Relais 9), VGT-Stellglied
(D4FE)
H/LP
WASHER20AAnschlussleiste Motorraum (Relais 12)
DEICER15A Anschlussleiste Motorraum (Relais 8)
FUEL
PUMP20A Anschlussleiste Motorraum (Relais 14)
MODULE 17,5A D4HA/D4FE: Vorglühmodul, Warnsensor Kraftstofffilter, Anschlussleiste
Motorraum (Relais 10)
B/ALARM HORN10A Anschlussleiste Motorraum (Relais 7)
ACTIVEHOOD10AG4FD/G4FJ/D4HA/D4FE: Steuergerät Sicherheitsmotorhaube
ABS 310A ABS-Steuermodul, ESP-Steuermodul
Hauptsicherungskasten Motorraum (PCB-Block)
FUEL
PUMP
TLe GER 7.qxp 6/4/2018 8:42 PM Page 76

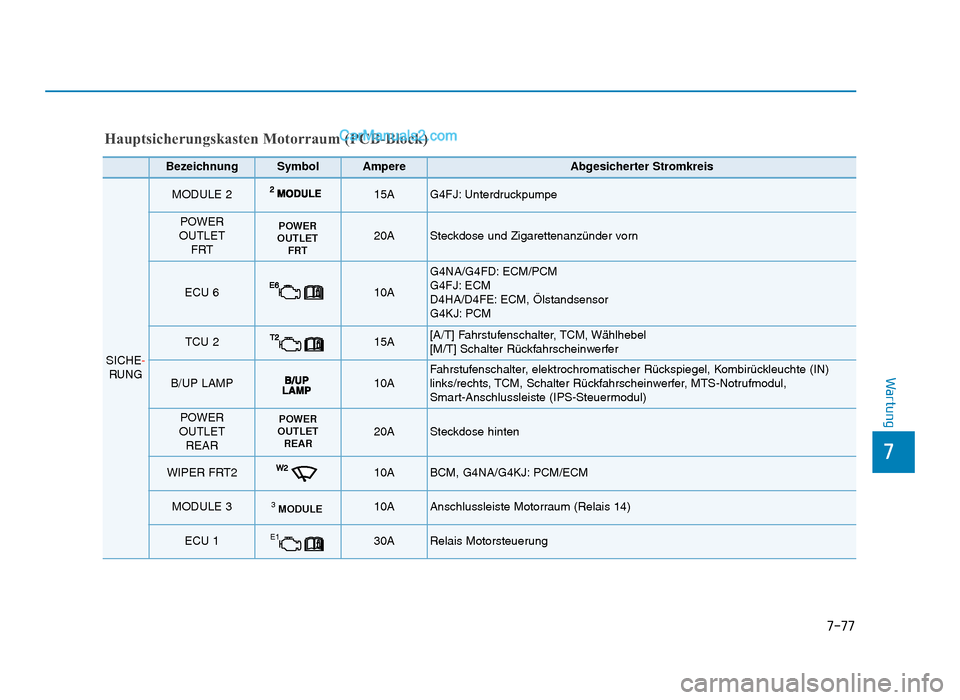

7-77
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
SICHE-RUNG
MODULE 215A G4FJ: Unterdruckpumpe
POWER
OUTLET FRT20ASteckdose und Zigarettenanzünder vorn
ECU 610A
G4NA/G4FD: ECM/PCM
G4FJ: ECM
D4HA/D4FE: ECM, Ölstandsensor
G4KJ: PCM
TCU 215A [A/T] Fahrstufenschalter, TCM, Wählhebel
[M/T] Schalter Rückfahrscheinwerfer
B/UP LAMP10A Fahrstufenschalter, elektrochromatischer Rückspiegel, Kombirückleuchte (IN)
links/rechts, TCM, Schalter Rückfahrscheinwerfer, MTS-Notrufmodul,
Smart-Anschlussleiste (IPS-Steuermodul)
POWER
OUTLET REARPOWER
OUTLET REAR20ASteckdose hinten
WIPER FRT210A BCM, G4NA/G4KJ: PCM/ECM
MODULE 3MODULE310A Anschlussleiste Motorraum (Relais 14)
ECU 1E130ARelais Motorsteuerung
Hauptsicherungskasten Motorraum (PCB-Block)
POWER
OUTLET FRT
TLe GER 7.qxp 6/4/2018 8:42 PM Page 77

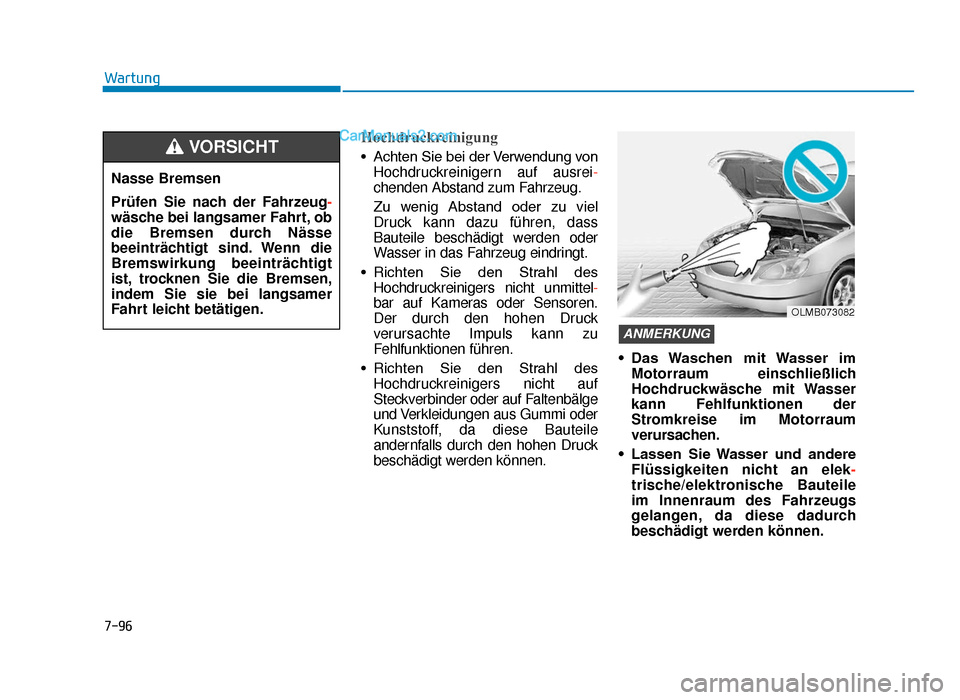

7-96
Wartung
Hochdruckreinigung
• Achten Sie bei der Verwendung vonHochdruckreinigern auf ausrei -
chenden Abstand zum Fahrzeug.
Zu wenig Abstand oder zu viel
Druck kann dazu führen, dass
Bauteile beschädigt werden oder
Wasser in das Fahrzeug eindringt.
• Richten Sie den Strahl des Hochdruckreinigers nicht unmittel -
bar auf Kameras oder Sensoren.
Der durch den hohen Druck
verursachte Impuls kann zu
Fehlfunktionen führen.
• Richten Sie den Strahl des Hochdruckreinigers nicht auf
Steckverbinder oder auf Faltenbälge
und Verkleidungen aus Gummi oder
Kunststoff, da diese Bauteile
andernfalls durch den hohen Druck
beschädigt werden können. • Das Waschen mit Wasser im
Motorraum einschließlich
Hochdruckwäsche mit Wasser
kann Fehlfunktionen der
Stromkreise im Motorraum
verursachen.
• Lassen Sie Wasser und andere Flüssigkeiten nicht an elek-
trische/elektronische Bauteile
im Innenraum des Fahrzeugs
gelangen, da diese dadurch
beschädigt werden können.
ANMERKUNG
Nasse Bremsen
Prüfen Sie nach der Fahrzeug -
wäsche bei langsamer Fahrt, ob
die Bremsen durch Nässe
beeinträchtigt sind. Wenn die
Bremswirkung beeinträchtigt
ist, trocknen Sie die Bremsen,
indem Sie sie bei langsamer
Fahrt leicht betätigen.
VORSICHT
OLMB073082
TLe GER 7.qxp 6/4/2018 8:44 PM Page 96

I-4
Systemeinstellung und - aktivierung .......................5-131
Systemstörung..........................................................5-133
Fahren bei winterwetter ..............................................5-185 Fahren bei Schnee oder Eis .....................................5-185
Vorkehrungen im Winter..........................................5-188
Fahren mit anhänger ...................................................5-190 Fahren mit Anhänger ...............................................5-195
Sie möchten einen Anhänger ziehen? ......................5-191
Wartung bei Anhängerbetrieb ..................................5-199
Zugvorrichtung ........................................................5-194
Fahrerassistenzsystem.................................................3-\
151 Hintere/vordere Einparkhilfe ...................................3-155
Parkhilfe-Abstandwarnfunktion (Rückwärtsgang) ..3-151
Rückfahrmonitor ......................................................3-160
Rundumsichtmonitor ...............................................3-161
Fahrzeuggesamtgewicht .................................................8-8
Fahrzeuggewicht .........................................................5-200 Überladung...............................................................5-201
Fahrzeug-ident.-Nr. (VIN) ............................................8-15
Fahrzeugpflege .............................................................7-95 Außenpflege ...............................................................7-95
Fahrzeugpflege innen...............................................7-101
Fahrzeugzugang ..............................................................3-4 Smartkey ......................................................................3-\
8
Transponderschlüssel ...................................................3-4
Wegfahrsperre ............................................................3-13 Fenster.................................................................\
..........3-35
Elektrische Fensterheber............................................3-35
Feststellbremse .............................................................7-34 Feststellbremse prüfen ...............................................7-34
Flex-Lenkrad............................................................\
.....5-92
Frontalkollisions-vermeidungsassistent (FCA) -
Sensorfusion (radar + kamera vorn) .............................5-95 FCA-sensor ..............................................................5-100
FCA-Warnmeldung und Systemsteuerung ................5-98
Funktionsbeschränkungen .......................................5-105
Systemeinstellung und - aktivierung .........................5-95
Systemstörung..........................................................5-103
Gepäckraumvolumen ......................................................8-8
Geschwindigkeitsregelanlage .....................................5-153 Handhabung der Geschwindigkeitsregelanlage.......5-153
Geschwindigkeitsregelanlage
(mit höchstgeschwindigkeitsregelung) .......................5-147 Handhabung der Geschwindigkeitsregelanlage.......5-147
Glühlampen...........................................................\
........7-78 Dritte Bremsleuchte ersetzen .....................................7-92
Glühlampe der Kennzeichenbeleuchtung ersetzen ....7-92
Glühlampen der hinteren Kombileuchten ersetzen ...7-89
Glühlampen der Innenraumbeleuchtung ersetzen .....7-93
Nebelscheinwerfer .....................................................7-83
Scheinwerfer und Nebelscheinwerfer einstellen .......7-84
Stichwortverzeichnis
F
G
TLe GER Index.qxp 6/5/2018 4:21 PM Page 4

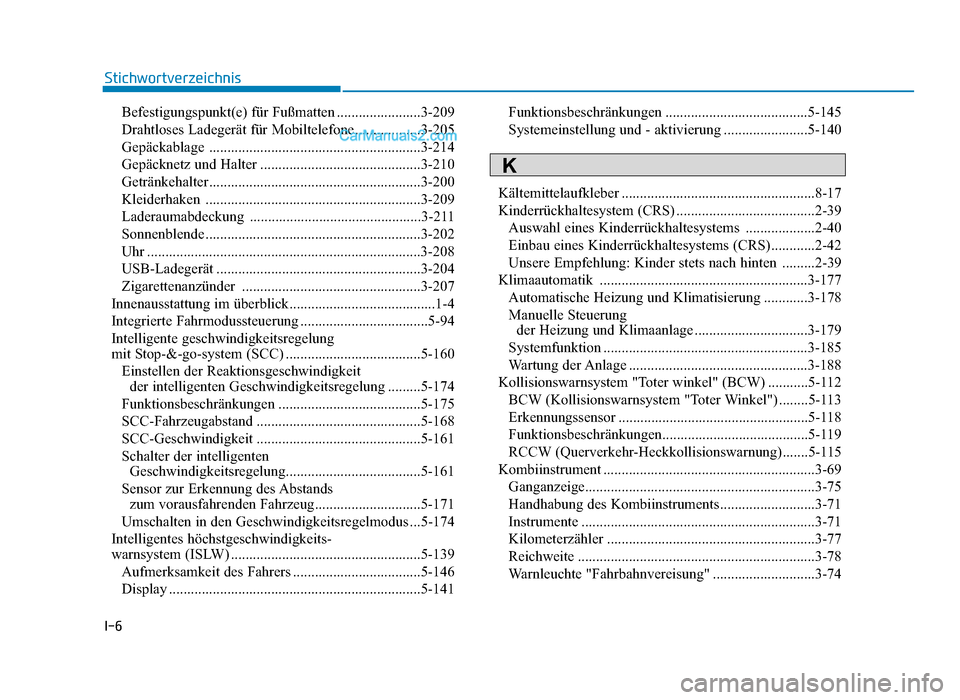

I-6
StichwortverzeichnisBefestigungspunkt(e) für Fußmatten .......................3-209
Drahtloses Ladegerät für Mobiltelefone ..................3-205
Gepäckablage ........................................................\
..3-214
Gepäcknetz und Halter ............................................3-210
Getränkehalter..........................................................3-200
Kleiderhaken ...........................................................\
3-209
Laderaumabdeckung ...............................................3-211
Sonnenblende ...........................................................3-202
Uhr ........................................................................\
...3-208
USB-Ladegerät ........................................................3-204
Zigarettenanzünder .................................................3-207
Innenausstattung im überblick........................................1-4
Integrierte Fahrmodussteuerung ...................................5-94
Intelligente geschwindigkeitsregelung
mit Stop-&-go-system (SCC) .....................................5-160 Einstellen der Reaktionsgeschwindigkeit der intelligenten Geschwindigkeitsregelung .........5-174
Funktionsbeschränkungen .......................................5-175
SCC-Fahrzeugabstand .............................................5-168
SCC-Geschwindigkeit .............................................5-161
Schalter der intelligenten Geschwindigkeitsregelung.....................................5-161
Sensor zur Erkennung des Abstands zum vorausfahrenden Fahrzeug.............................5-171
Umschalten in den Geschwindigkeitsregelmodus ...5-174
Intelligentes höchstgeschwindigkeits-
warnsystem (ISLW) ....................................................5-139 Aufmerksamkeit des Fahrers ...................................5-146
Display .....................................................................5-1\
41 Funktionsbeschränkungen .......................................5-145
Systemeinstellung und - aktivierung .......................5-140
Kältemittelaufkleber .....................................................8-17
Kinderrückhaltesystem (CRS) ......................................2-39 Auswahl eines Kinderrückhaltesystems ...................2-40
Einbau eines Kinderrückhaltesystems (CRS) ............2-42
Unsere Empfehlung: Kinder stets nach hinten .........2-39
Klimaautomatik .........................................................\
3-177 Automatische Heizung und Klimatisierung ............3-178
Manuelle Steuerung der Heizung und Klimaanlage ...............................3-179
Systemfunktion ........................................................3-185
Wartung der Anlage .................................................3-188
Kollisionswarnsystem "Toter winkel" (BCW) ...........5-112 BCW (Kollisionswarnsystem "Toter Winkel") ........5-113
Erkennungssensor ....................................................5-118
Funktionsbeschränkungen........................................5-119
RCCW (Querverkehr-Heckkollisionswarnung).......5-115
Kombiinstrument ..........................................................3-69 Ganganzeige...............................................................3-75
Handhabung des Kombiinstruments..........................3-71
Instrumente ................................................................3-71
Kilometerzähler .........................................................3-77
Reichweite .................................................................3-78
Warnleuchte "Fahrbahnvereisung" ............................3-74
K
TLe GER Index.qxp 6/5/2018 4:21 PM Page 6

I-9
I
Stichwortverzeichnis
Scheibenwischer ......................................................3-146
Sicherheitsgurte ...........................................................2-24 Das Sicherheitsgurtsystem ........................................2-28
Gurte sorgfältig behandeln ........................................2-38
Gurtwarnleuchte .......................................................2\
-25
Sicherheitsgurte: Sicherheitshinweise ......................2-24
Sicherheitsgurte: zusätzliche Sicherheitshinweise ....2-35
Sicherheitsmotorhaube .................................................2-76 Mögliche Situationen für die Aktivierung .................2-76
Situationen ohne Aktivierung ....................................2-77
Systemstörung............................................................2-78
Sicherungen ..................................................................7-58 Beschreibung der Sicherungsund Relaiskästen .........7-63
Sitze ........................................................................\
........2-4 Kopfstütze ..........................................................\
.......2-15
Rücksitze....................................................................2-12\
Sicherheitshinweise ....................................................\
2-5
Sitzheizungen und belüftete Sitze .............................2-20
Vorderen Sitz einstellen - elektrisch ............................2-6
Spiegel ........................................................................\
..3-27 Außenspiegel ........................................................\
....3-31
Innenrückblickspiegel ................................................3-27
Spurhalteassistent (LKA) ...........................................5-121 Ändern der LKA-Funktion ......................................5-130
Betrieb des LKA ......................................................5-123
Funktionsbeschränkungen .......................................5-129
Warnleuchte und Warnmeldung...............................5-127 Start-/Stopp-Automatik (ISG) ......................................5-86
Deaktivierung des Batteriesensors.............................5-91
Fehlfunktion der Start-/Stopp-Automatik ..................5-90
So aktivieren Sie die Start-/Stopp-Automatik ...........5-86
So deaktivieren Sie die Start-/Stopp-Automatik .......5-90
Staufächer ...................................................................3-196\
Brillenfach ...............................................................3-198
Handschuhfach.........................................................3-197
Kühlfach ............................................................\
.....3-198
Staufach in der Mittelkonsole ..................................3-196
Verschiebbare Armlehne ..........................................3-197
Systemstatussymbole ....................................................4-52
Tragfähigkeit und geschwindigkeitseignung
der reifen ........................................................................\
.8-7
Trip-Computer ............................................................3-100 Trip-Modi.................................................................3-100
Türschlösser .....................................................\
............3-15 Automatische Türver-/-entriegelungsfunktionen .......3-20
Dead Lock-Schlösser .................................................3-19
Kindersicherung im hinteren Türschloss ...................3-20
Türschlösser von außen bedienen ..............................3-15
Türschlösser von innen betätigen ..............................3-17
Typschild A/C-Kompressor ..........................................8-17
T
TLe GER Index.qxp 6/5/2018 4:21 PM Page 9
