7-70
Wartung
Hauptsicherungskasten Motorraum (Benzinermotor)
BezeichnungSymbolAmpereAbgesicherter Stromkreis
MEHR-FAC H -
SICHE- RUNG
POWER
STEERING111100AMDPS-Einheit
POWER
STEERING21280AMDPS-Einheit
B+ 1 60A Smart-Anschlussleiste (IPS1, IPS2, IPS3, IPS4, Sicherung - F50)
B+ 2 60A Smart-Anschlussleiste (IPS5, IPS6, IPS7, IPS8, IPS9,
Sicherung - F19/F28/F35/F42)
B+ 3 50A Smart-Anschlussleiste (Sicherung F23/F32/F39/F41/F46/F48, Fensterheberrelais)
ABS 1 40A ESP-Steuermodul, ABS-Steuermodul
ABS 2 40A ESP-Steuermodul, ABS-Steuermodul
IG1 40A Ohne Smartkey: Zündschalter
Mit Smartkey: PCB-Block (PDM-Relais (IG1), PDM-Relais (ACC))
IG2 30A Ohne Smartkey: Zündschalter
Mit Smartkey: PCB-Block (PDM-Relais (IG2))
SICHE- RUNGB+ 4 50A Smart-Anschlussleiste (Sicherung F14/F21/F22/F31/F38/F45,
automatische Leckstrom-Abschaltvorrichtung)
COOLING FAN1(50A)[60A](G4NA/G4FD/G4KJ): Anschlussleiste Motorraum (Relais 1, Relais 9)
(G4FJ): Anschlussleiste Motorraum (Relais 1)
TLe GER 7.qxp 6/4/2018 8:41 PM Page 70

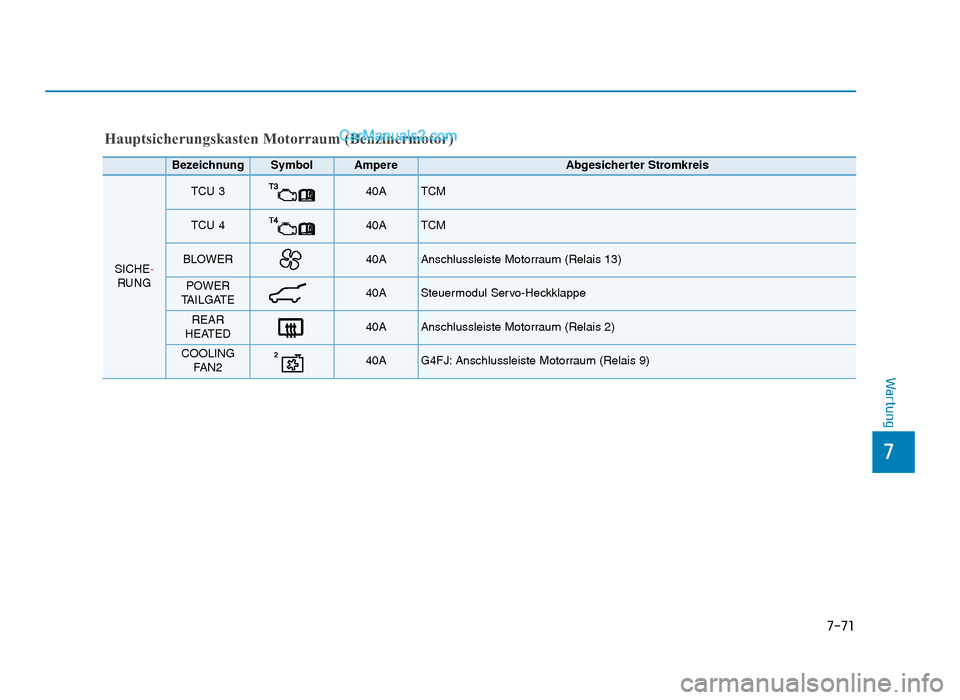

7-71
7
Wartung
Hauptsicherungskasten Motorraum (Benzinermotor)
BezeichnungSymbolAmpereAbgesicherter Stromkreis
SICHE-RUNG
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40AAnschlussleiste Motorraum (Relais 13)
POWER
TAILGATE40ASteuermodul Servo-Heckklappe
REAR
HEATED40AAnschlussleiste Motorraum (Relais 2)
COOLING FAN2240AG4FJ: Anschlussleiste Motorraum (Relais 9)
TLe GER 7.qxp 6/4/2018 8:41 PM Page 71
7-73
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
SICHE-RUNG
B+ 4 50A Smart-Anschlussleiste (Sicherung - F14/F21/F22/F31/F38/F45,
automatische Leckstrom-Abschaltvorrichtung)
COOLING FAN160AAnschlussleiste Motorraum (Relais 1)
TCU 3 40A TCM
TCU 4 40A TCM
BLOWER40AAnschlussleiste Motorraum (Relais 13)
POWER
TAILGATE40ASteuermodul Servo-Heckklappe
FUEL
HEATER30AAnschlussleiste Motorraum (Relais10)
REAR
HEATED40AAnschlussleiste Motorraum (Relais 2)
COOLING FAN2240AG4FJ: Anschlussleiste Motorraum (Relais 9)
Hauptsicherungskasten Motorraum (Dieselmotor)
