CARGAR EL VEHÍCULO ELÉCTRICO (CARGA DE MANTENIMIENTO) - PARA EUROPA (CONT.)
7.Desmonte la cubierta de entrada
de carga (1).
8.Compruebe la ausencia de polvo
en el conector de carga y la
entrada de carga.9.Sujete el mango del conector de
carga y conéctelo a la entrada de
carga normal del vehículo. Empuje
el conector hasta escuchar un
"clic". Si el conector de carga y el
terminal de carga no se conectan
correctamente, podría causar un
incendio.
Información
Modo de carga del conector
AUTO/LOCK
El conector de carga está bloqueado
en la entrada en un periodo diferente
al modo seleccionado.
• MODO DE BLOQUEO: El
conector se bloquea cuando el
conector de carga está enchufado en
la entrada de carga.
• Modo AUTO: El conector se
bloqueo cuando se inicia la carga.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.
i
OAEEQ016031LOAEEQ016064L

H35

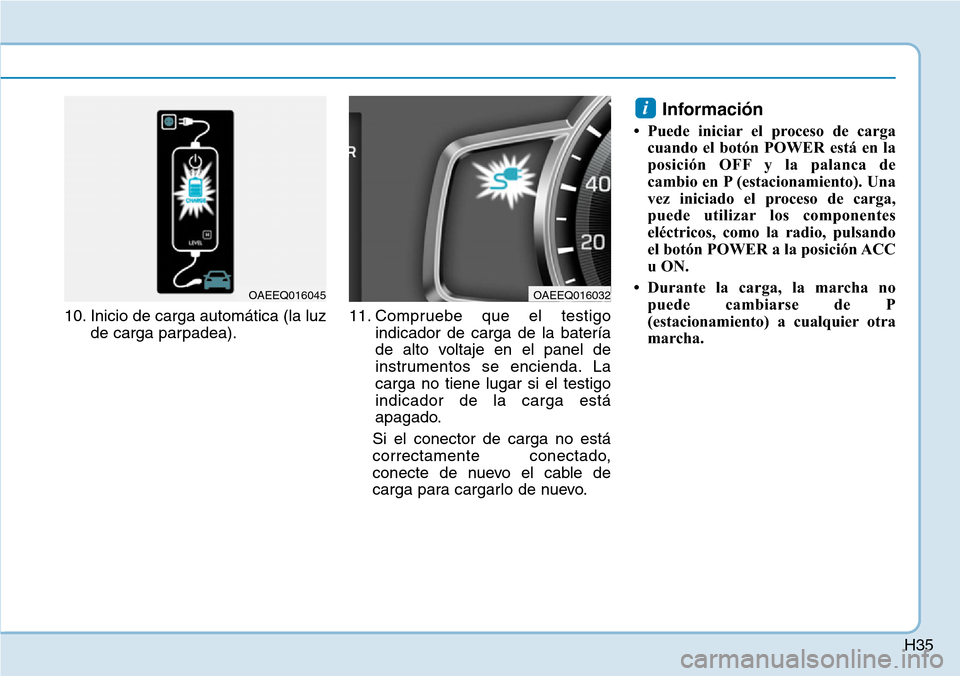

10. Inicio de carga automática (la luz
de carga parpadea).11. Compruebe que el testigo
indicador de carga de la batería
de alto voltaje en el panel de
instrumentos se encienda. La
carga no tiene lugar si el testigo
indicador de la carga está
apagado.
Si el conector de carga no está
correctamente conectado,
conecte de nuevo el cable de
carga para cargarlo de nuevo.
Información
• Puede iniciar el proceso de carga
cuando el botón POWER está en la
posición OFF y la palanca de
cambio en P (estacionamiento). Una
vez iniciado el proceso de carga,
puede utilizar los componentes
eléctricos, como la radio, pulsando
el botón POWER a la posición ACC
u ON.
• Durante la carga, la marcha no
puede cambiarse de P
(estacionamiento) a cualquier otra
marcha.
i
OAEEQ016032OAEEQ016045

H36
CARGAR EL VEHÍCULO ELÉCTRICO (CARGA DE MANTENIMIENTO) - PARA EUROPA (CONT.)
12. Una vez iniciado el proceso de
carga, el tiempo previsto para la
carga se indica en el panel de
instrumentos durante 1 minuto.
Si abre la puerta del conductor
durante el proceso de carga, el
tiempo previsto para la carga
también se indica en el panel de
instrumentos durante 1 minuto.
Si se ajustó la carga programada,
el tiempo previsto para la carga
se indica como "--".
Información
Dependiendo del estado y la
durabilidad de la batería de alto
voltaje, las especificaciones del
cargador y la temperatura ambiente,
el tiempo necesario para cargar la
batería puede variar.
Desbloqueo de la puerta de
carga en caso de emergencia
Si la puerta de carga no se abre
debido a que la batería está
descargada o al fallo de los cables
eléctricos, abra el portón trasero y
tire ligeramente del cable de
emergencia como se muestra arriba.
La puerta de carga se abrirá.
i
OAEE046010
OAEE046193L

H37
Comprobación del estado de
carga
Al cargar la batería de alto voltaje, el
nivel de carga puede comprobarse
desde el exterior del vehículo.
OAEEQ016025
Operación del testigo indicador de cargaDetalles(1)(2)(3)
(OFF)(OFF)(OFF)No se carga
Parpadeo(OFF)(OFF)
Carga
0~33%
(ON)Parpadeo(OFF)34~66%
(ON)(ON)Parpadeo67~99%
(ON)(ON)(ON)Completamente cargada (100%)
(se apaga en 5 segundos)
ParpadeoParpadeoParpadeoError al cargar
(OFF)(OFF)ParpadeoCargando batería auxiliar 12V u operación programada
del aire acondicionado
(OFF)Parpadeo(OFF)Operación programada del aire acondicionado
(se apaga a los 3 minutos)

H38
CARGAR EL VEHÍCULO ELÉCTRICO (CARGA DE MANTENIMIENTO) - PARA EUROPA (CONT.)

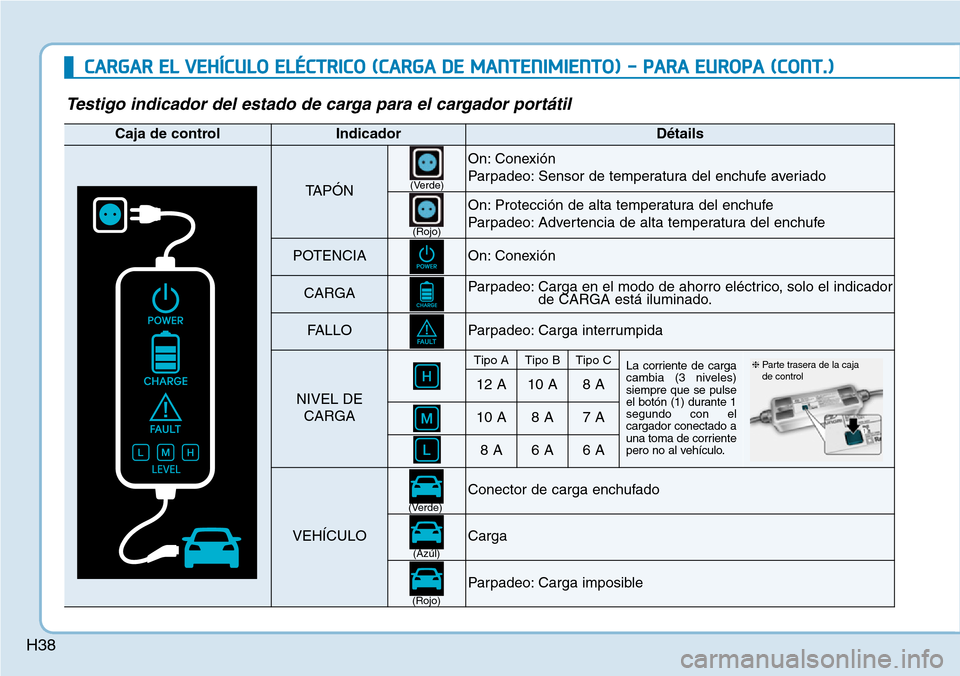

Testigo indicador del estado de carga para el cargador portátil
Caja de controlIndicadorDétails
TAPÓN
On: Conexión
Parpadeo: Sensor de temperatura del enchufe averiado
On: Protección de alta temperatura del enchufe
Parpadeo: Advertencia de alta temperatura del enchufe
POTENCIAOn: Conexión
CARGAParpadeo: Carga en el modo de ahorro eléctrico, solo el indicador
de CARGA está iluminado.
FALLOParpadeo: Carga interrumpida
NIVEL DE
CARGA
Tipo ATipo BTipo CLa corriente de carga
cambia (3 niveles)
siempre que se pulse
el botón (1) durante 1
segundo con el
cargador conectado a
una toma de corriente
pero no al vehículo.
12 A10 A8 A
10 A8 A7 A
8 A6 A6 A
VEHÍCULO
Conector de carga enchufado
Carga
Parpadeo: Carga imposible
❈Parte trasera de la caja
de control
(Verde)
(Verde)
(Azúl)
(Rojo)(Rojo)

H39

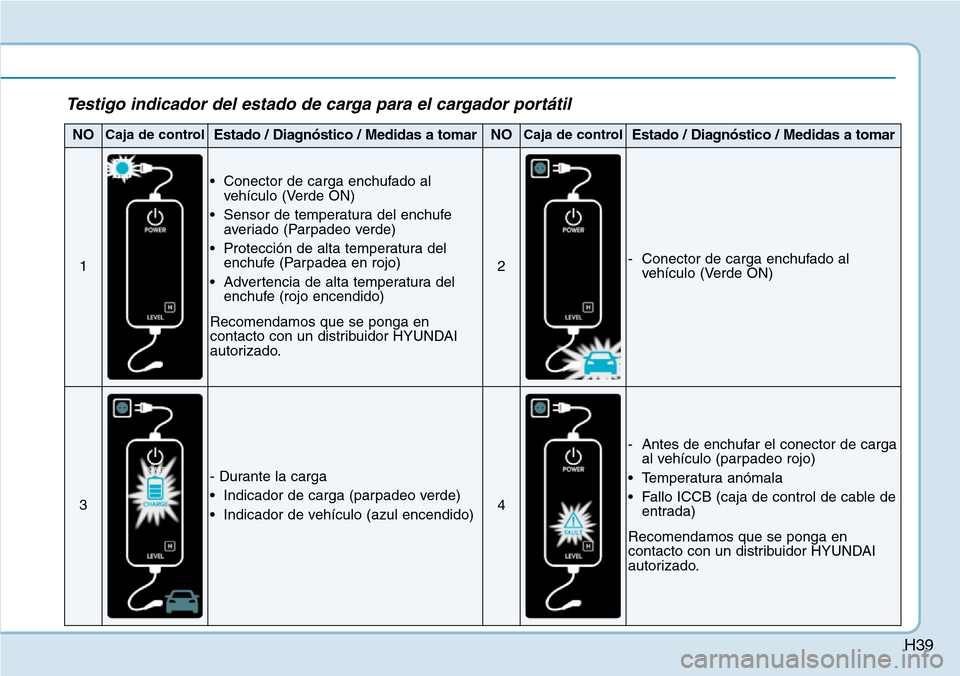

Testigo indicador del estado de carga para el cargador portátil
NOCaja de controlEstado / Diagnóstico / Medidas a tomarNOCaja de controlEstado / Diagnóstico / Medidas a tomar
1
• Conector de carga enchufado al
vehículo (Verde ON)
• Sensor de temperatura del enchufe
averiado (Parpadeo verde)
• Protección de alta temperatura del
enchufe (Parpadea en rojo)
• Advertencia de alta temperatura del
enchufe (rojo encendido)
Recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.
2- Conector de carga enchufado al
vehículo (Verde ON)
3
- Durante la carga
• Indicador de carga (parpadeo verde)
• Indicador de vehículo (azul encendido)
4
- Antes de enchufar el conector de carga
al vehículo (parpadeo rojo)
• Temperatura anómala
• Fallo ICCB (caja de control de cable de
entrada)
Recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.

H40
CARGAR EL VEHÍCULO ELÉCTRICO (CARGA DE MANTENIMIENTO) - PARA EUROPA (CONT.)

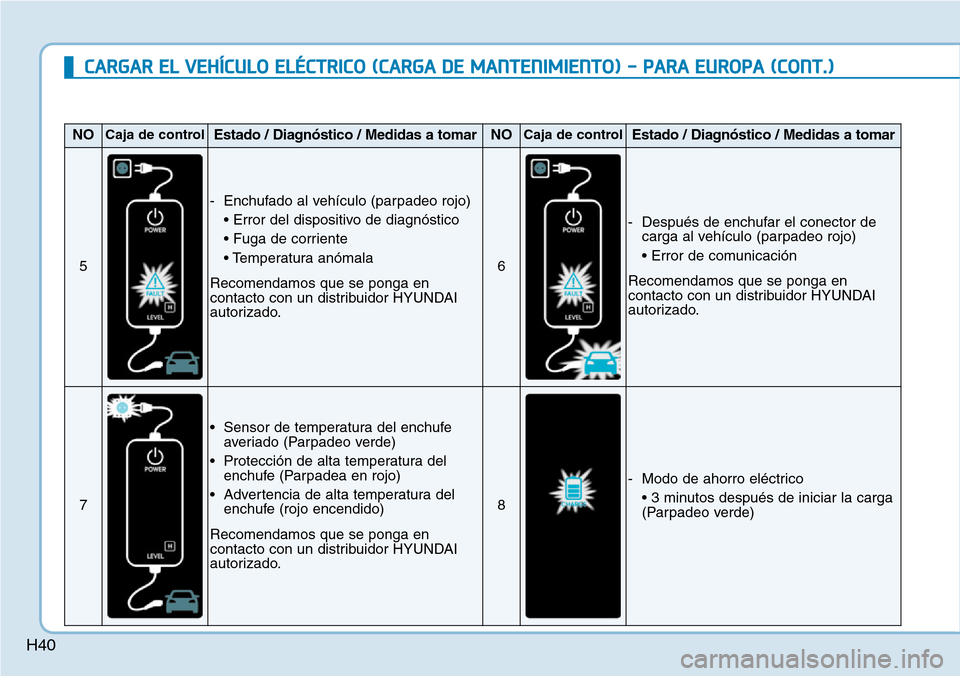

NOCaja de controlEstado / Diagnóstico / Medidas a tomarNOCaja de controlEstado / Diagnóstico / Medidas a tomar
5
- Enchufado al vehículo (parpadeo rojo)
• Error del dispositivo de diagnóstico
• Fuga de corriente
• Temperatura anómala
Recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.
6
- Después de enchufar el conector de
carga al vehículo (parpadeo rojo)
• Error de comunicación
Recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.
7
• Sensor de temperatura del enchufe
averiado (Parpadeo verde)
• Protección de alta temperatura del
enchufe (Parpadea en rojo)
• Advertencia de alta temperatura del
enchufe (rojo encendido)
Recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.
8
- Modo de ahorro eléctrico
• 3 minutos después de iniciar la carga
(Parpadeo verde)

H41

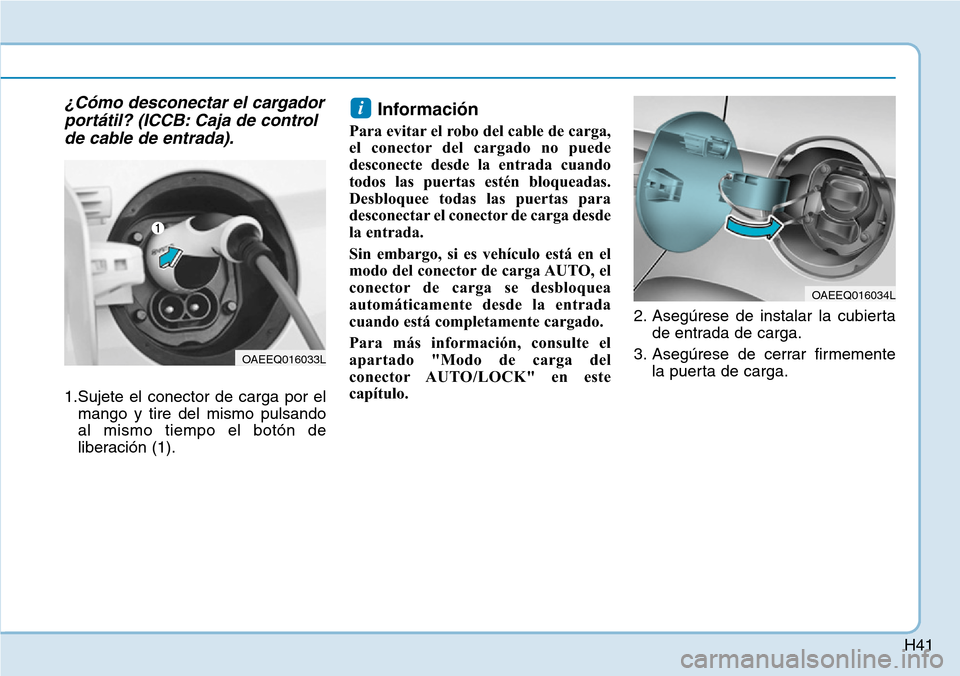

¿Cómo desconectar el cargador
portátil? (ICCB: Caja de control
de cable de entrada).
1.Sujete el conector de carga por el
mango y tire del mismo pulsando
al mismo tiempo el botón de
liberación (1).
Información
Para evitar el robo del cable de carga,
el conector del cargado no puede
desconecte desde la entrada cuando
todos las puertas estén bloqueadas.
Desbloquee todas las puertas para
desconectar el conector de carga desde
la entrada.
Sin embargo, si es vehículo está en el
modo del conector de carga AUTO, el
conector de carga se desbloquea
automáticamente desde la entrada
cuando está completamente cargado.
Para más información, consulte el
apartado "Modo de carga del
conector AUTO/LOCK" en este
capítulo.2. Asegúrese de instalar la cubierta
de entrada de carga.
3. Asegúrese de cerrar firmemente
la puerta de carga.
i
OAEEQ016033L
