Conducir su vehículo
5-62

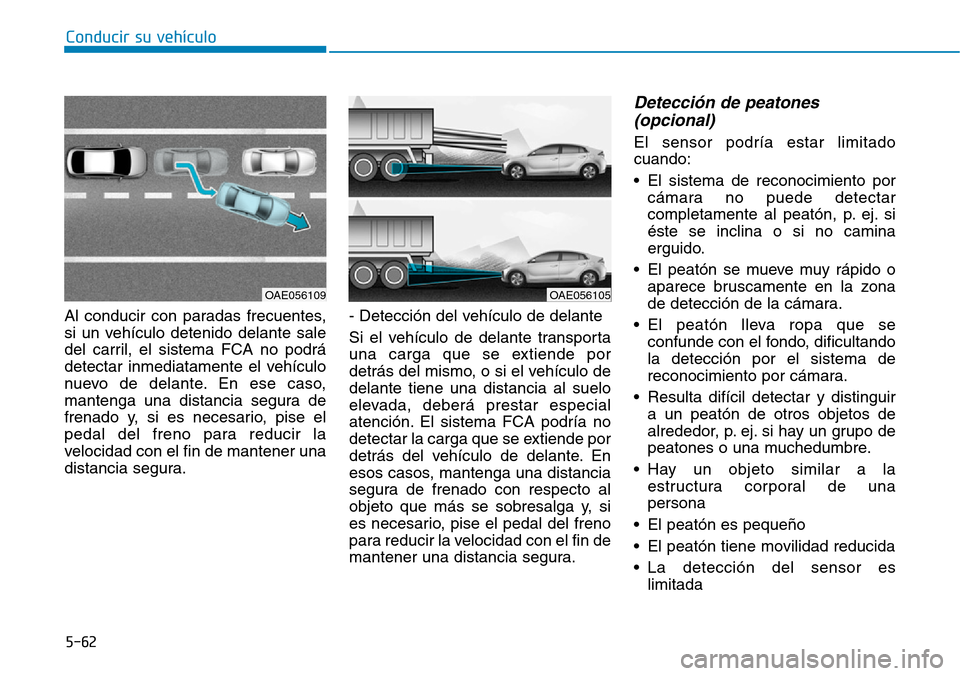

Al conducir con paradas frecuentes,
si un vehículo detenido delante sale
del carril, el sistema FCA no podrá
detectar inmediatamente el vehículo
nuevo de delante. En ese caso,
mantenga una distancia segura de
frenado y, si es necesario, pise el
pedal del freno para reducir la
velocidad con el fin de mantener una
distancia segura.- Detección del vehículo de delante
Si el vehículo de delante transporta
una carga que se extiende por
detrás del mismo, o si el vehículo de
delante tiene una distancia al suelo
elevada, deberá prestar especial
atención. El sistema FCA podría no
detectar la carga que se extiende por
detrás del vehículo de delante. En
esos casos, mantenga una distancia
segura de frenado con respecto al
objeto que más se sobresalga y, si
es necesario, pise el pedal del freno
para reducir la velocidad con el fin de
mantener una distancia segura.
Detección de peatones
(opcional)
El sensor podría estar limitado
cuando:
• El sistema de reconocimiento por
cámara no puede detectar
completamente al peatón, p. ej. si
éste se inclina o si no camina
erguido.
• El peatón se mueve muy rápido o
aparece bruscamente en la zona
de detección de la cámara.
• El peatón lleva ropa que se
confunde con el fondo, dificultando
la detección por el sistema de
reconocimiento por cámara.
• Resulta difícil detectar y distinguir
a un peatón de otros objetos de
alrededor, p. ej. si hay un grupo de
peatones o una muchedumbre.
• Hay un objeto similar a la
estructura corporal de una
persona
• El peatón es pequeño
• El peatón tiene movilidad reducida
• La detección del sensor es
limitada
OAE056105OAE056109

5-63
Conducir su vehículo
5

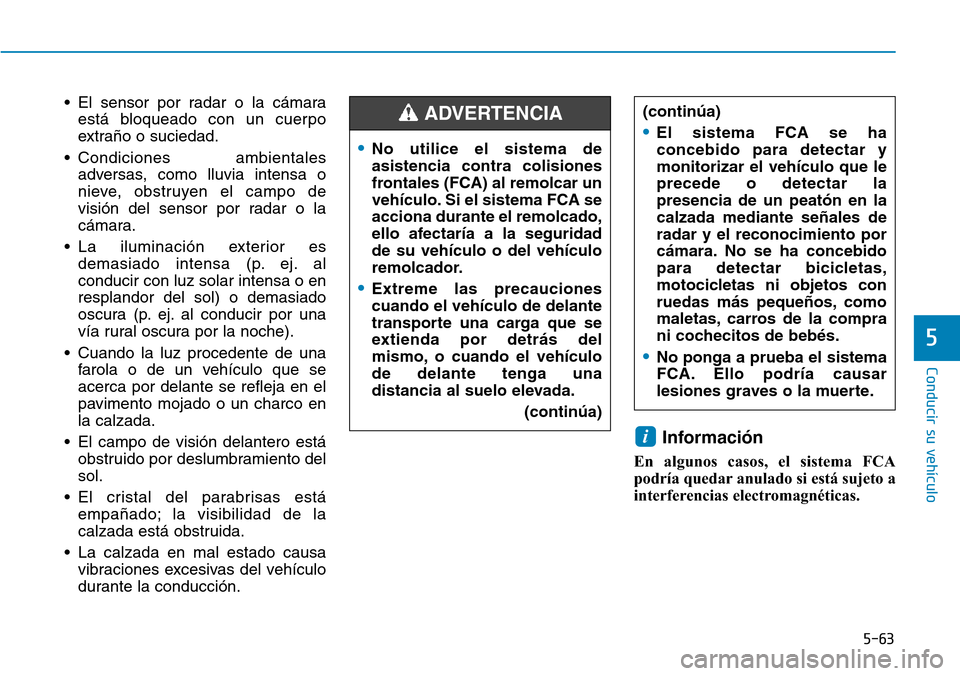

• El sensor por radar o la cámara
está bloqueado con un cuerpo
extraño o suciedad.
• Condiciones ambientales
adversas, como lluvia intensa o
nieve, obstruyen el campo de
visión del sensor por radar o la
cámara.
• La iluminación exterior es
demasiado intensa (p. ej. al
conducir con luz solar intensa o en
resplandor del sol) o demasiado
oscura (p. ej. al conducir por una
vía rural oscura por la noche).
• Cuando la luz procedente de una
farola o de un vehículo que se
acerca por delante se refleja en el
pavimento mojado o un charco en
la calzada.
• El campo de visión delantero está
obstruido por deslumbramiento del
sol.
• El cristal del parabrisas está
empañado; la visibilidad de la
calzada está obstruida.
• La calzada en mal estado causa
vibraciones excesivas del vehículo
durante la conducción.
Información
En algunos casos, el sistema FCA
podría quedar anulado si está sujeto a
interferencias electromagnéticas.
i
(continúa)
•El sistema FCA se ha
concebido para detectar y
monitorizar el vehículo que le
precede o detectar la
presencia de un peatón en la
calzada mediante señales de
radar y el reconocimiento por
cámara. No se ha concebido
para detectar bicicletas,
motocicletas ni objetos con
ruedas más pequeños, como
maletas, carros de la compra
ni cochecitos de bebés.
•No ponga a prueba el sistema
FCA. Ello podría causar
lesiones graves o la muerte.
•No utilice el sistema de
asistencia contra colisiones
frontales (FCA) al remolcar un
vehículo. Si el sistema FCA se
acciona durante el remolcado,
ello afectaría a la seguridad
de su vehículo o del vehículo
remolcador.
•Extreme las precauciones
cuando el vehículo de delante
transporte una carga que se
extienda por detrás del
mismo, o cuando el vehículo
de delante tenga una
distancia al suelo elevada.
(continúa)
ADVERTENCIA

Conducir su vehículo
5-64

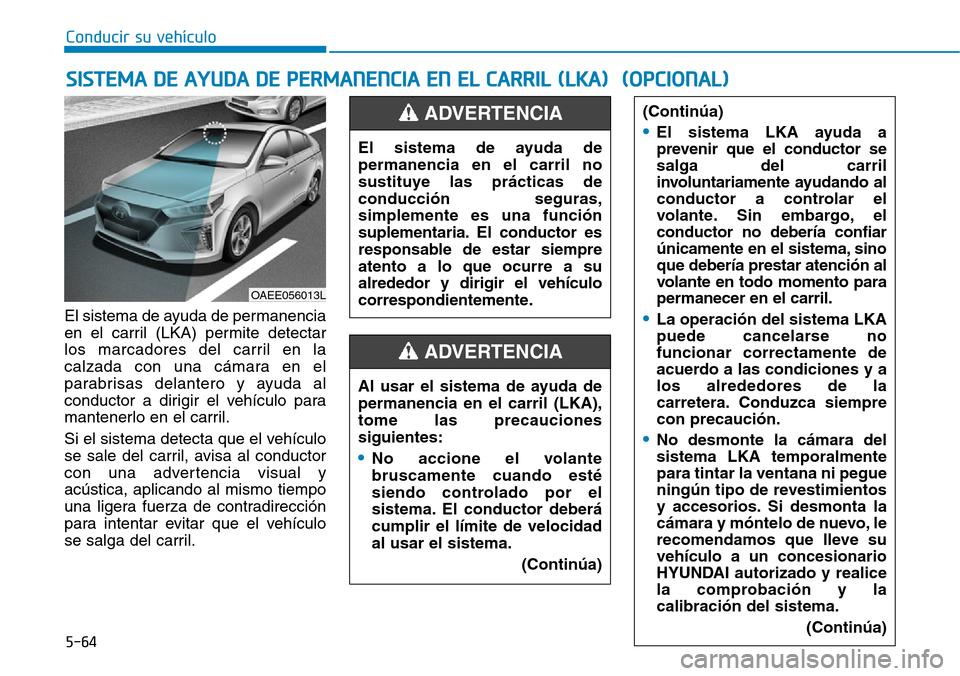

El sistema de ayuda de permanencia
en el carril (LKA) permite detectar
los marcadores del carril en la
calzada con una cámara en el
parabrisas delantero y ayuda al
conductor a dirigir el vehículo para
mantenerlo en el carril.
Si el sistema detecta que el vehículo
se sale del carril, avisa al conductor
con una advertencia visual y
acústica, aplicando al mismo tiempo
una ligera fuerza de contradirección
para intentar evitar que el vehículo
se salga del carril.
SISTEMA DE AYUDA DE PERMANENCIA EN EL CARRIL (LKA) (OPCIONAL)
OAEE056013L
El sistema de ayuda de
permanencia en el carril no
sustituye las prácticas de
conducción seguras,
simplemente es una función
suplementaria. El conductor es
responsable de estar siempre
atento a lo que ocurre a su
alrededor y dirigir el vehículo
correspondientemente.
ADVERTENCIA
Al usar el sistema de ayuda de
permanencia en el carril (LKA),
tome las precauciones
siguientes:
•No accione el volante
bruscamente cuando esté
siendo controlado por el
sistema. El conductor deberá
cumplir el límite de velocidad
al usar el sistema.
(Continúa)
ADVERTENCIA
(Continúa)
•El sistema LKA ayuda a
prevenir que el conductor se
salga del carril
involuntariamente ayudando al
conductor a controlar el
volante. Sin embargo, el
conductor no debería confiar
únicamente en el sistema, sino
que debería prestar atención al
volante en todo momento para
permanecer en el carril.
•La operación del sistema LKA
puede cancelarse no
funcionar correctamente de
acuerdo a las condiciones y a
los alrededores de la
carretera. Conduzca siempre
con precaución.
•No desmonte la cámara del
sistema LKA temporalmente
para tintar la ventana ni pegue
ningún tipo de revestimientos
y accesorios. Si desmonta la
cámara y móntelo de nuevo, le
recomendamos que lleve su
vehículo a un concesionario
HYUNDAI autorizado y realice
la comprobación y la
calibración del sistema.
(Continúa)

5-65
Conducir su vehículo
5
(Continúa)

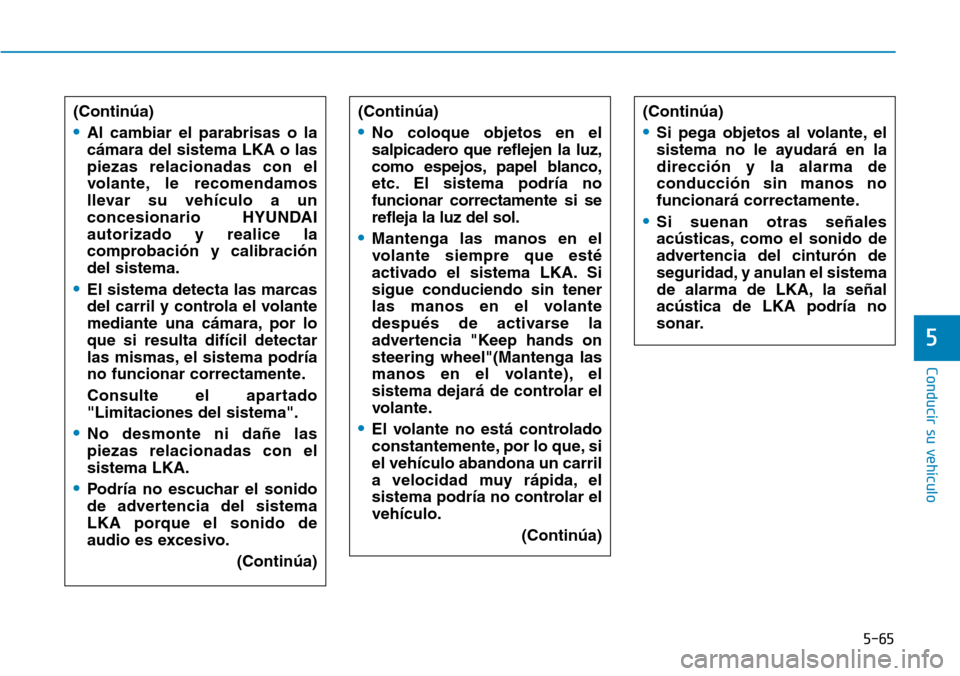

•Al cambiar el parabrisas o la
cámara del sistema LKA o las
piezas relacionadas con el
volante, le recomendamos
llevar su vehículo a un
concesionario HYUNDAI
autorizado y realice la
comprobación y calibración
del sistema.
•El sistema detecta las marcas
del carril y controla el volante
mediante una cámara, por lo
que si resulta difícil detectar
las mismas, el sistema podría
no funcionar correctamente.
Consulte el apartado
"Limitaciones del sistema".
•No desmonte ni dañe las
piezas relacionadas con el
sistema LKA.
•Podría no escuchar el sonido
de advertencia del sistema
LKA porque el sonido de
audio es excesivo.
(Continúa)
(Continúa)
•No coloque objetos en el
salpicadero que reflejen la luz,
como espejos, papel blanco,
etc. El sistema podría no
funcionar correctamente si se
refleja la luz del sol.
•Mantenga las manos en el
volante siempre que esté
activado el sistema LKA. Si
sigue conduciendo sin tener
las manos en el volante
después de activarse la
advertencia "Keep hands on
steering wheel"(Mantenga las
manos en el volante), el
sistema dejará de controlar el
volante.
•El volante no está controlado
constantemente, por lo que, si
el vehículo abandona un carril
a velocidad muy rápida, el
sistema podría no controlar el
vehículo.
(Continúa)
(Continúa)
•Si pega objetos al volante, el
sistema no le ayudará en la
dirección y la alarma de
conducción sin manos no
funcionará correctamente.
•Si suenan otras señales
acústicas, como el sonido de
advertencia del cinturón de
seguridad, y anulan el sistema
de alarma de LKA, la señal
acústica de LKA podría no
sonar.

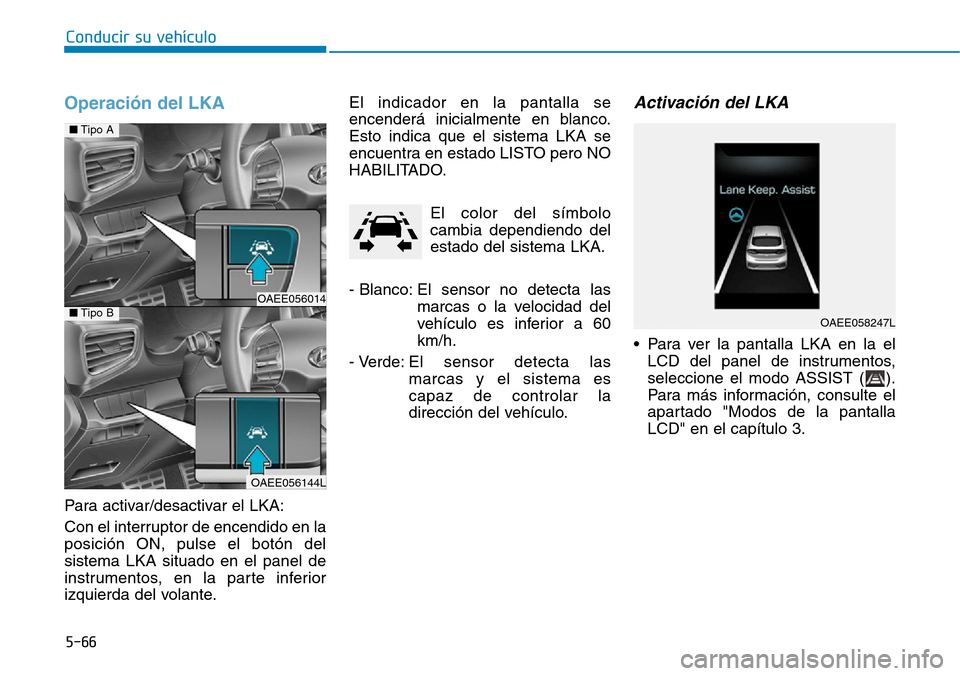

Operación del LKA
Para activar/desactivar el LKA:
Con el interruptor de encendido en la
posición ON, pulse el botón del
sistema LKA situado en el panel de
instrumentos, en la parte inferior
izquierda del volante.El indicador en la pantalla se
encenderá inicialmente en blanco.
Esto indica que el sistema LKA se
encuentra en estado LISTO pero NO
HABILITADO.
El color del símbolo
cambia dependiendo del
estado del sistema LKA.
- Blanco: El sensor no detecta las
marcas o la velocidad del
vehículo es inferior a 60
km/h.
- Verde: El sensor detecta las
marcas y el sistema es
capaz de controlar la
dirección del vehículo.
Activación del LKA
• Para ver la pantalla LKA en la el
LCD del panel de instrumentos,
seleccione el modo ASSIST ( ).
Para más información, consulte el
apartado "Modos de la pantalla
LCD" en el capítulo 3.
Conducir su vehículo
5-66
■Tipo A
OAEE056014■Tipo B
OAEE056144L
OAEE058247L

5-67
Conducir su vehículo
5

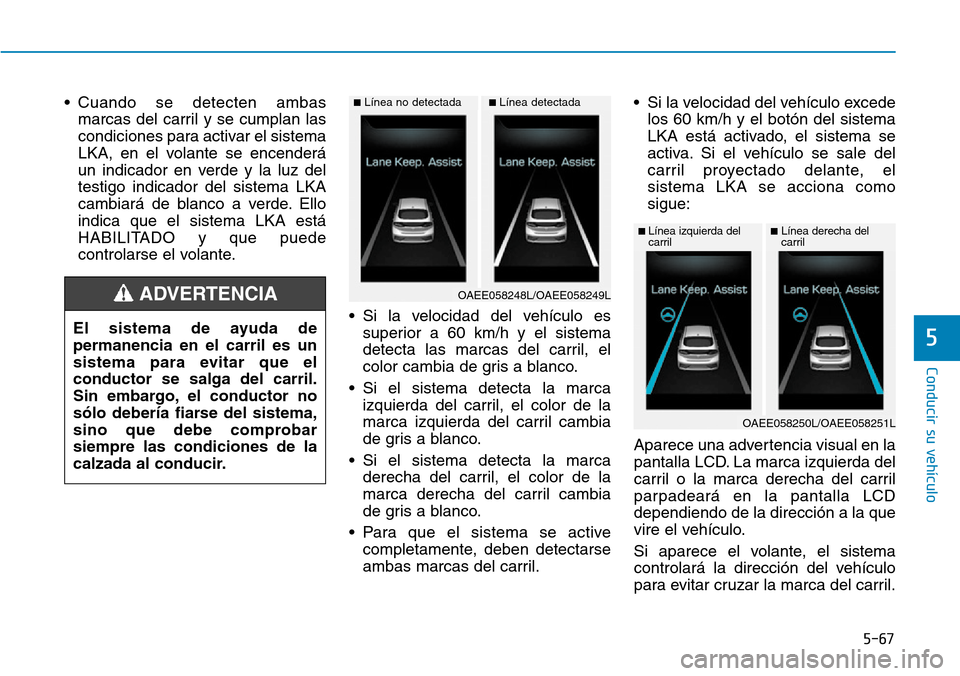

• Cuando se detecten ambas
marcas del carril y se cumplan las
condiciones para activar el sistema
LKA, en el volante se encenderá
un indicador en verde y la luz del
testigo indicador del sistema LKA
cambiará de blanco a verde. Ello
indica que el sistema LKA está
HABILITADO y que puede
controlarse el volante.
• Si la velocidad del vehículo es
superior a 60 km/h y el sistema
detecta las marcas del carril, el
color cambia de gris a blanco.
• Si el sistema detecta la marca
izquierda del carril, el color de la
marca izquierda del carril cambia
de gris a blanco.
• Si el sistema detecta la marca
derecha del carril, el color de la
marca derecha del carril cambia
de gris a blanco.
• Para que el sistema se active
completamente, deben detectarse
ambas marcas del carril.• Si la velocidad del vehículo excede
los 60 km/h y el botón del sistema
LKA está activado, el sistema se
activa. Si el vehículo se sale del
carril proyectado delante, el
sistema LKA se acciona como
sigue:
Aparece una advertencia visual en la
pantalla LCD. La marca izquierda del
carril o la marca derecha del carril
parpadeará en la pantalla LCD
dependiendo de la dirección a la que
vire el vehículo.
Si aparece el volante, el sistema
controlará la dirección del vehículo
para evitar cruzar la marca del carril. El sistema de ayuda de
permanencia en el carril es un
sistema para evitar que el
conductor se salga del carril.
Sin embargo, el conductor no
sólo debería fiarse del sistema,
sino que debe comprobar
siempre las condiciones de la
calzada al conducir.
ADVERTENCIA
■Línea no detectada
OAEE058248L/OAEE058249L
■Línea detectada
■Línea izquierda del
carril
OAEE058250L/OAEE058251L
■Línea derecha del
carril

Conducir su vehículo
5-68

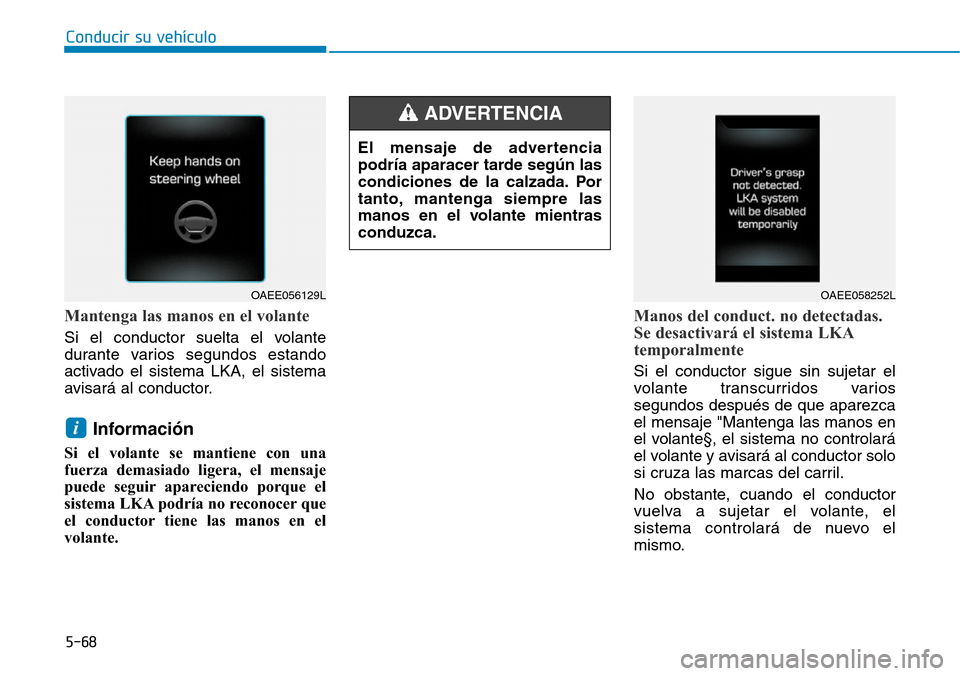

Mantenga las manos en el volante
Si el conductor suelta el volante
durante varios segundos estando
activado el sistema LKA, el sistema
avisará al conductor.
Información
Si el volante se mantiene con una
fuerza demasiado ligera, el mensaje
puede seguir apareciendo porque el
sistema LKA podría no reconocer que
el conductor tiene las manos en el
volante.
Manos del conduct. no detectadas.
Se desactivará el sistema LKA
temporalmente
Si el conductor sigue sin sujetar el
volante transcurridos varios
segundos después de que aparezca
el mensaje "Mantenga las manos en
el volante§, el sistema no controlará
el volante y avisará al conductor solo
si cruza las marcas del carril.
No obstante, cuando el conductor
vuelva a sujetar el volante, el
sistema controlará de nuevo el
mismo.
i
OAEE056129LOAEE058252L
El mensaje de advertencia
podría aparacer tarde según las
condiciones de la calzada. Por
tanto, mantenga siempre las
manos en el volante mientras
conduzca.
ADVERTENCIA

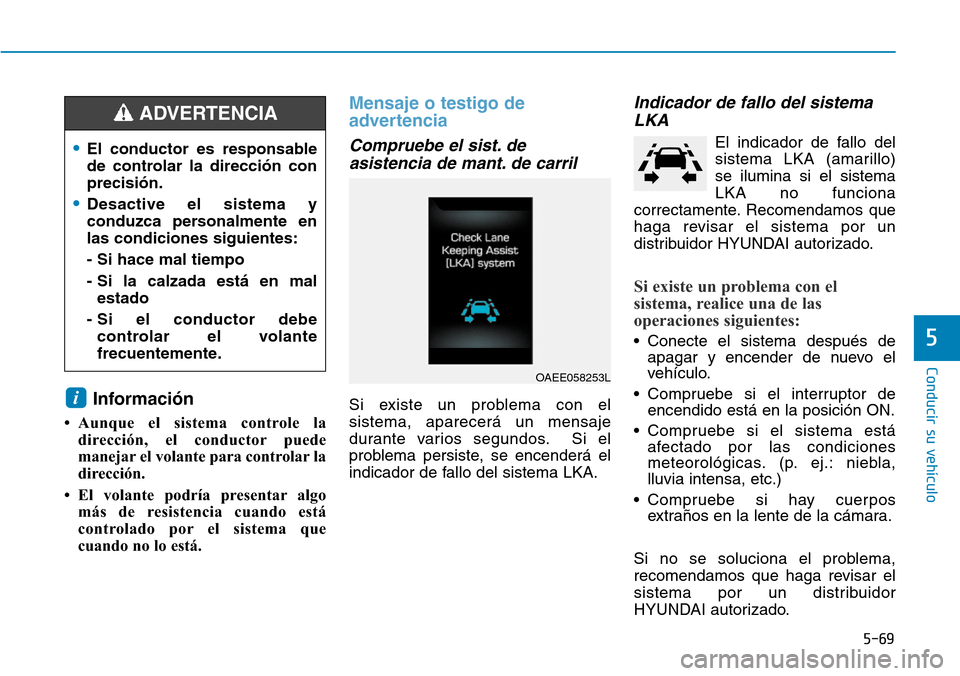

5-69
Conducir su vehículo
5
Información
• Aunque el sistema controle la
dirección, el conductor puede
manejar el volante para controlar la
dirección.
• El volante podría presentar algo
más de resistencia cuando está
controlado por el sistema que
cuando no lo está.
Mensaje o testigo de
advertencia
Compruebe el sist. de
asistencia de mant. de carril
Si existe un problema con el
sistema, aparecerá un mensaje
durante varios segundos. Si el
problema persiste, se encenderá el
indicador de fallo del sistema LKA.
Indicador de fallo del sistema
LKA
El indicador de fallo del
sistema LKA (amarillo)
se ilumina si el sistema
LKA no funciona
correctamente. Recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Si existe un problema con el
sistema, realice una de las
operaciones siguientes:
• Conecte el sistema después de
apagar y encender de nuevo el
vehículo.
• Compruebe si el interruptor de
encendido está en la posición ON.
• Compruebe si el sistema está
afectado por las condiciones
meteorológicas. (p. ej.: niebla,
lluvia intensa, etc.)
• Compruebe si hay cuerpos
extraños en la lente de la cámara.
Si no se soluciona el problema,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
i
•El conductor es responsable
de controlar la dirección con
precisión.
•Desactive el sistema y
conduzca personalmente en
las condiciones siguientes:
- Si hace mal tiempo
- Si la calzada está en mal
estado
- Si el conductor debe
controlar el volante
frecuentemente.
ADVERTENCIA
OAEE058253L
