2019 Hyundai Ioniq Electric Manual del propietario (in Spanish)

7-41
7
Mantenimiento
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
Botón de
arranque 1115AMódulo de control de la llave inteligente
Módulo 7MODULE77,5AMódulo de control del calefactor del asiento delantero, módulo control de la ventilación de
aire del asiento delantero, módulo de control del calefactor del asiento trasero
Volante
calefactado15ABCM
Techo solar20AMotor techo solar
Elevalunas
eléctrico derechoRH25ARelé del elevalunas eléctrico (DCH), interruptor del elevalunas eléctrico del acompañante,
elevalunas eléctrico del conductor
Elevalunas
eléctrico izquierdoLH25ARelé del elevalunas eléctrico (IZQ), interruptor del elevalunas eléctrico del conductor
Módulo del elevalunas eléctrico de seguridad del acompañante
Botón de
arranque 227,5AMódulo del inmovilizador, módulo de control llave inteligente, interruptor del botón
Start/Stop
Interruptor del
frenoBRAKE
SWITCH7,5AInterruptor de la luz de freno, Módulo de control llave inteligente
OBC10AOBC
Aire
acondicionado7,5AIonizador, módulo de control del aire acondicionado, compresor electrónico del aire
acondicionado, bloque de conexiones E/R
Lavaparabrisas15AInterruptor multifunción
Calefactor del
asiento traseroRR25AMódulo del calefactor del asiento trasero
Panel de fusibles del panel de instrumentos

7-42
Mantenimiento
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
Cargador10AUnidad CCM, caja del relé ICM (relé de bloqueo/desbloqueo del conector de carga)
Asiento eléctrico
del conductorDRV30AInterruptor manual del asiento del conductor, módulo IMS del conductor
AMP30AAMP
Módulo 1MODULE110ARetrovisor exterior eléctrico del conductor, retrovisor exterior eléctrico del acompañante,
conector de enlace de datos, Unidad FCA
Bloqueo de las
puertas20ARelé de bloqueo/desbloqueo de puertas, caja de relés ICM (relé de interbloqueo),
manilla exterior llave inteligente conductor/acompañante, módulo de la puerta del
conductor/acompañante
Limpiaparabrisas
delantero 2FRT210AMotor del limpiaparabrisas, bloque PCB (relé del limpiaparabrisas delantero (lento))
Módulo 6MODULE67,5ABCM, módulo de control de la llave inteligente
Calefactor del
asiento delanteroFRT25AMódulo de control del calefactor del asiento delantero, módulo de control del asiento con
ventilación de aire delantera
Retrovisor
calefactado10ARetrovisor eléctrico exterior del conductor, retrovisor eléctrico exterior del acompañante,
módulo de control A/C
Calefactor trasero25ADesempañador trasero (+) (superior)
Limpiaparabrisas
delantero 1FRT130AMotor del limpiaparabrisas, bloque PCB (relé del limpiaparabrisas delantero (lento))
Panel de fusibles del panel de instrumentos

7-43
7
Mantenimiento
Panel de fusibles del
compartimento del motor
eléctrico
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
el nombre y la capacidad de los
mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
iOAEE076048L
OAEE076016

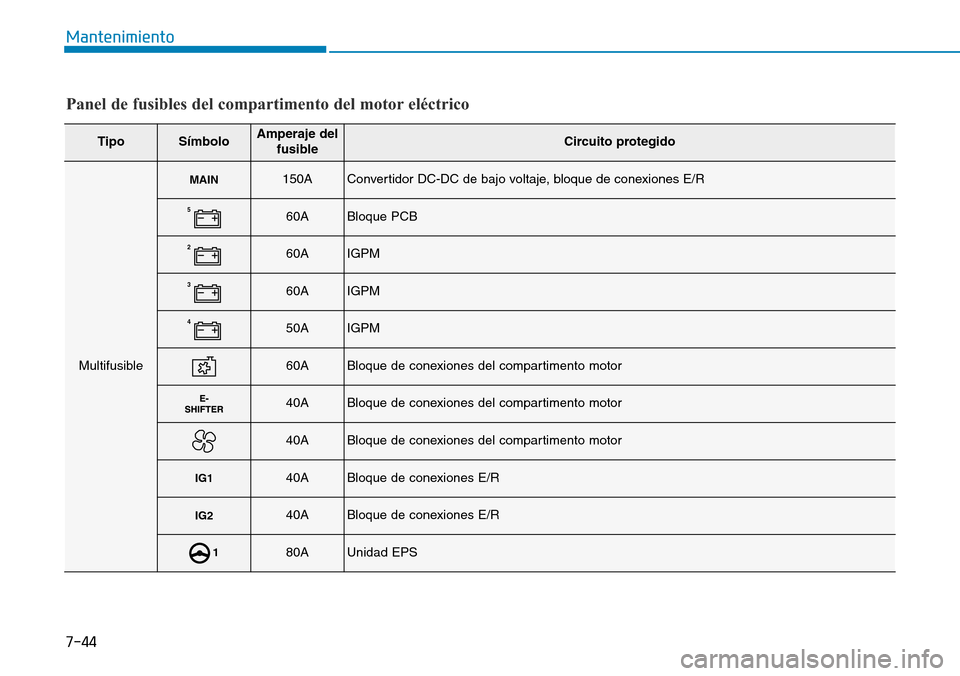

7-44
Mantenimiento
Panel de fusibles del compartimento del motor eléctrico
TipoSímboloAmperaje del
fusibleCircuito protegido
Multifusible
MAIN150AConvertidor DC-DC de bajo voltaje, bloque de conexiones E/R
560ABloque PCB
260AIGPM
360AIGPM
450AIGPM
60ABloque de conexiones del compartimento motor
40ABloque de conexiones del compartimento motor
40ABloque de conexiones del compartimento motor
IG140ABloque de conexiones E/R
IG240ABloque de conexiones E/R
180AUnidad EPS

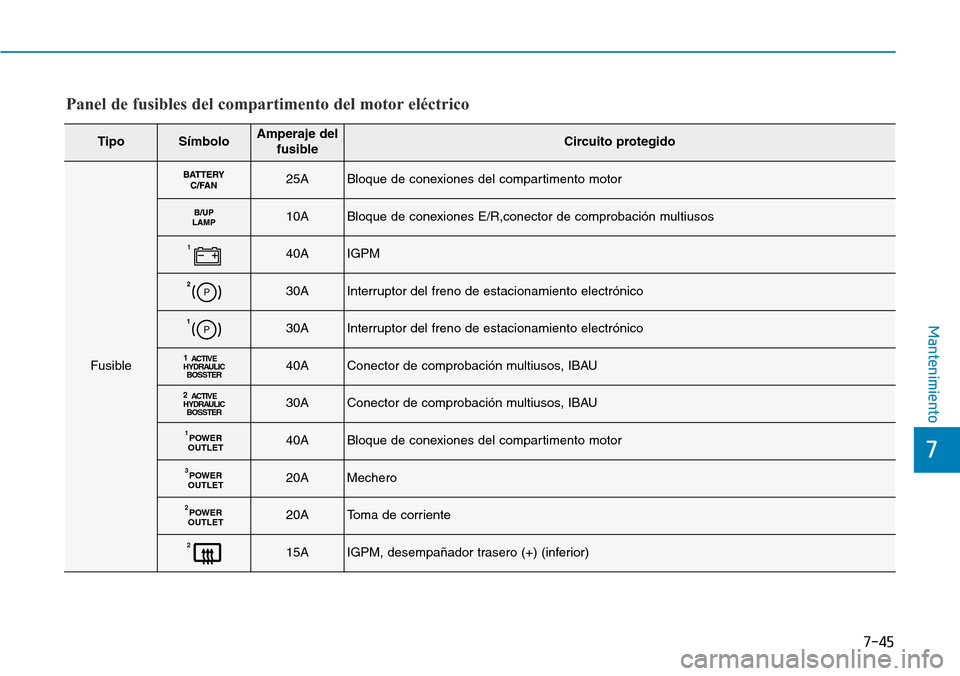

7-45
7
Mantenimiento
TipoSímboloAmperaje del
fusibleCircuito protegido
Fusible
25ABloque de conexiones del compartimento motor
10ABloque de conexiones E/R,conector de comprobación multiusos
140AIGPM
30AInterruptor del freno de estacionamiento electrónico
30AInterruptor del freno de estacionamiento electrónico
1
ACTIVE
HYDRAULIC
BOSSTER40AConector de comprobación multiusos, IBAU
2
ACTIVE
HYDRAULIC
BOSSTER30AConector de comprobación multiusos, IBAU
POWER
OUTLET140ABloque de conexiones del compartimento motor
POWER
OUTLET320AMechero
POWER
OUTLET220AToma de corriente
215AIGPM, desempañador trasero (+) (inferior)
Panel de fusibles del compartimento del motor eléctrico

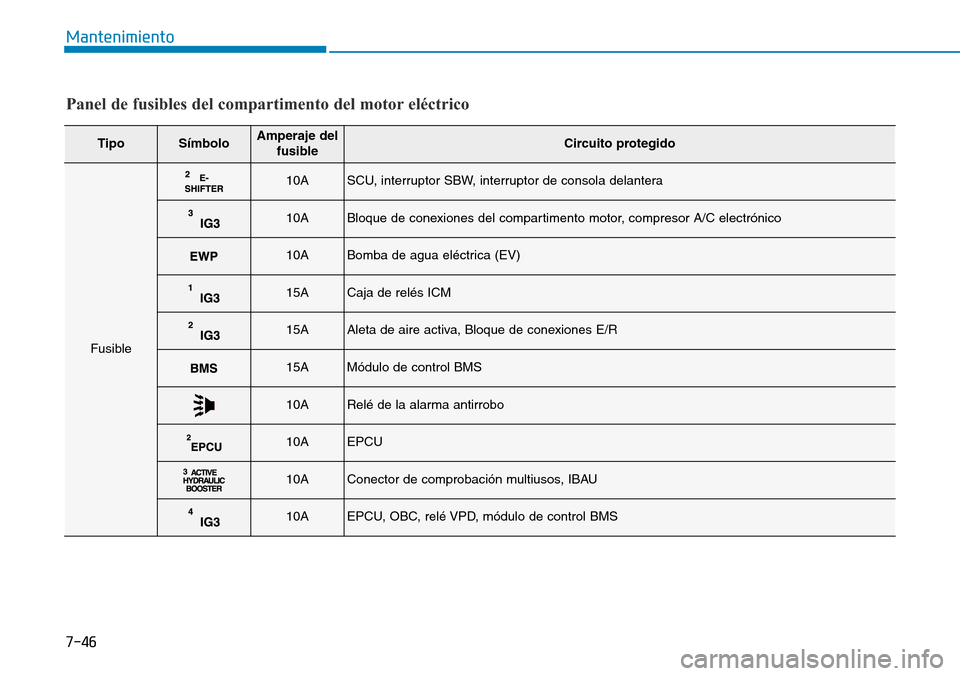

7-46
Mantenimiento
TipoSímboloAmperaje del
fusibleCircuito protegido
Fusible
10ASCU, interruptor SBW, interruptor de consola delantera
10ABloque de conexiones del compartimento motor, compresor A/C electrónico
10ABomba de agua eléctrica (EV)
15ACaja de relés ICM
15AAleta de aire activa, Bloque de conexiones E/R
15AMódulo de control BMS
10ARelé de la alarma antirrobo
10AEPCU
10AConector de comprobación multiusos, IBAU
10AEPCU, OBC, relé VPD, módulo de control BMS
Panel de fusibles del compartimento del motor eléctrico

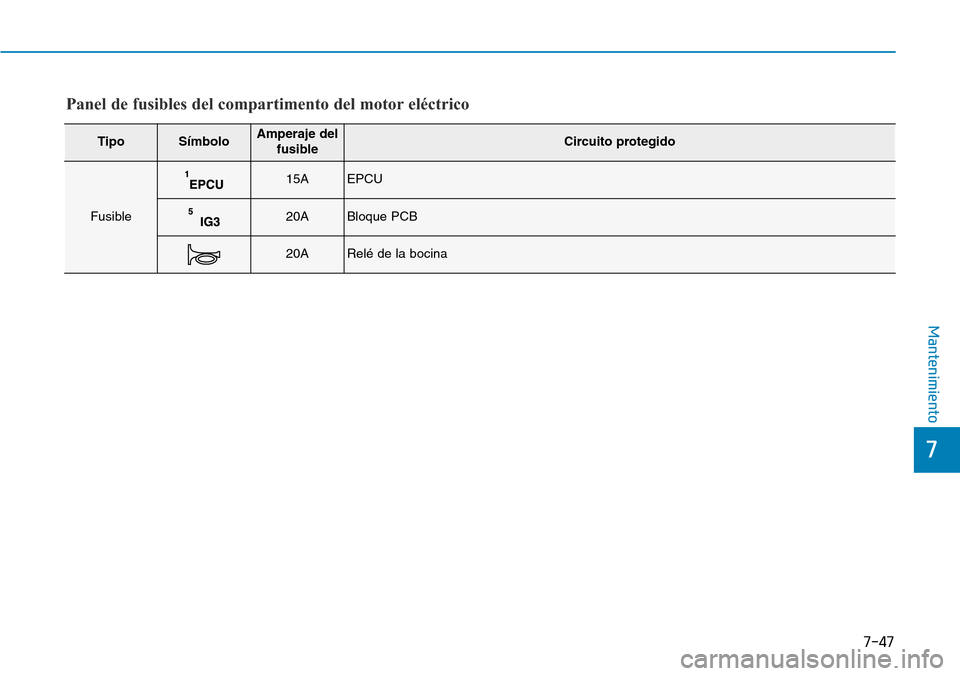

7-47
7
Mantenimiento
TipoSímboloAmperaje del
fusibleCircuito protegido
Fusible
15AEPCU
20ABloque PCB
20ARelé de la bocina
Panel de fusibles del compartimento del motor eléctrico

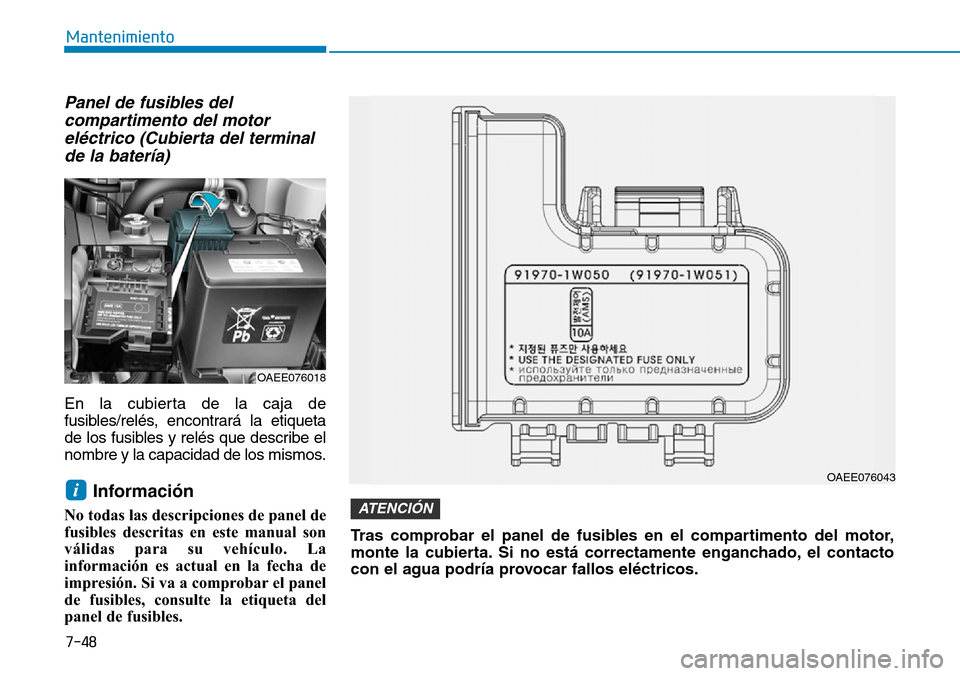

7-48
Mantenimiento
Panel de fusibles del
compartimento del motor
eléctrico (Cubierta del terminal
de la batería)
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe el
nombre y la capacidad de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
i
OAEE076018
OAEE076043
Tras comprobar el panel de fusibles en el compartimento del motor,
monte la cubierta. Si no está correctamente enganchado, el contacto
con el agua podría provocar fallos eléctricos.
ATENCIÓN
