2019 Hyundai Ioniq Electric Manual del propietario (in Spanish)

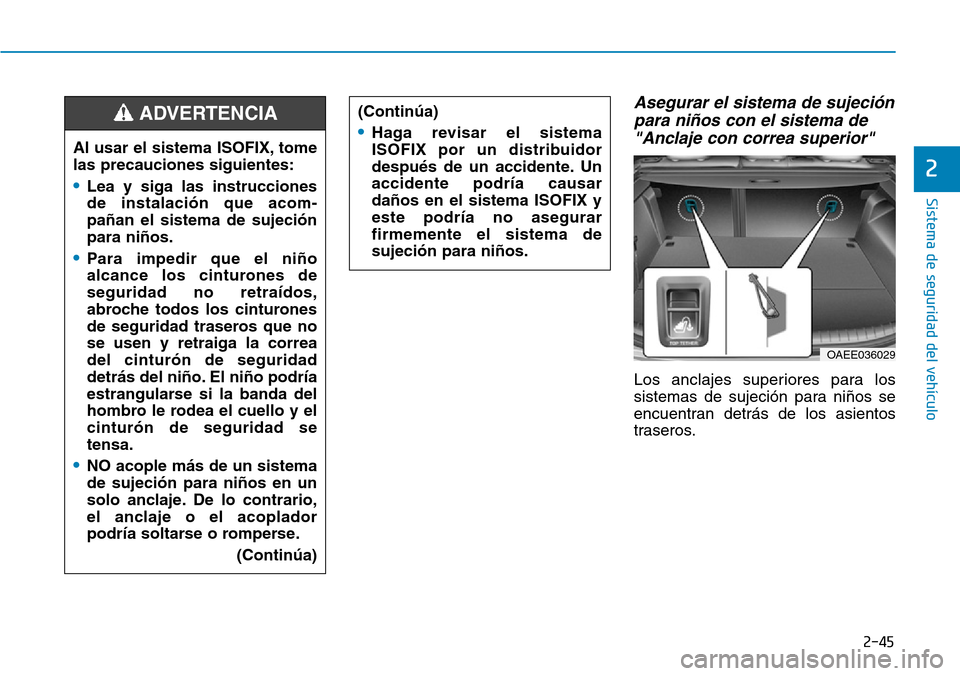

2-45
Sistema de seguridad del vehículo
2
Asegurar el sistema de sujeción
para niños con el sistema de
"Anclaje con correa superior"
Los anclajes superiores para los
sistemas de sujeción para niños se
encuentran detrás de los asientos
traseros. Al usar el sistema ISOFIX, tome
las precauciones siguientes:
•Lea y siga las instrucciones
de instalación que acom-
pañan el sistema de sujeción
para niños.
•Para impedir que el niño
alcance los cinturones de
seguridad no retraídos,
abroche todos los cinturones
de seguridad traseros que no
se usen y retraiga la correa
del cinturón de seguridad
detrás del niño. El niño podría
estrangularse si la banda del
hombro le rodea el cuello y el
cinturón de seguridad se
tensa.
•NO acople más de un sistema
de sujeción para niños en un
solo anclaje. De lo contrario,
el anclaje o el acoplador
podría soltarse o romperse.
(Continúa)
(Continúa)
•Haga revisar el sistema
ISOFIX por un distribuidor
después de un accidente. Un
accidente podría causar
daños en el sistema ISOFIX y
este podría no asegurar
firmemente el sistema de
sujeción para niños.
ADVERTENCIA
OAEE036029

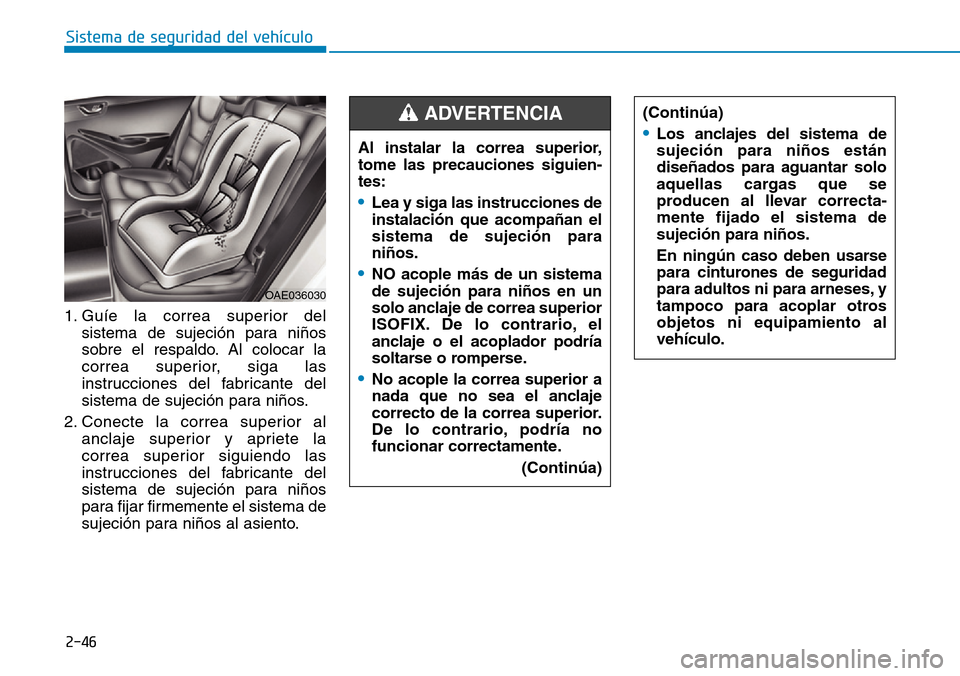

2-46
Sistema de seguridad del vehículo
Al instalar la correa superior,
tome las precauciones siguien-
tes:
•Lea y siga las instrucciones de
instalación que acompañan el
sistema de sujeción para
niños.
•NO acople más de un sistema
de sujeción para niños en un
solo anclaje de correa superior
ISOFIX. De lo contrario, el
anclaje o el acoplador podría
soltarse o romperse.
•No acople la correa superior a
nada que no sea el anclaje
correcto de la correa superior.
De lo contrario, podría no
funcionar correctamente.
(Continúa)
ADVERTENCIA (Continúa)
•Los anclajes del sistema de
sujeción para niños están
diseñados para aguantar solo
aquellas cargas que se
producen al llevar correcta-
mente fijado el sistema de
sujeción para niños.
En ningún caso deben usarse
para cinturones de seguridad
para adultos ni para arneses, y
tampoco para acoplar otros
objetos ni equipamiento al
vehículo.
1. Guíe la correa superior del
sistema de sujeción para niños
sobre el respaldo. Al colocar la
correa superior, siga las
instrucciones del fabricante del
sistema de sujeción para niños.
2. Conecte la correa superior al
anclaje superior y apriete la
correa superior siguiendo las
instrucciones del fabricante del
sistema de sujeción para niños
para fijar firmemente el sistema de
sujeción para niños al asiento.
OAE036030

2-47
Sistema de seguridad del vehículo
2
Adecuación de cada posición de asiento para sistemas de sujeción para niños ISOFIX conforme a la
normativa ECE
Grupo de pesoTamaño
TipoFijación
Posiciones ISOFIX del vehículo
1ª fila2ª fila
AcompañanteIzquierdaCentralDerecha
CapazoFISO/L1-X-X
GISO/L2-X-X
0-: Hasta 10 kgEISO/R1-IL-IL
0+: Hasta 13 kg
EISO/R1-IL-IL
DISO/R2-IL-IL
CISO/R3-IL-IL
1: 9 a 18 kg
DISO/R2-IL-IL
CISO/R3-IL-IL
BISO/F2-IUF,IL-IUF,IL
B1ISO/F2X-IUF,IL-IUF,IL
AISO/F3-IUF,IL-IUF,IL

2-48
Sistema de seguridad del vehículo
IUF = Adecuado para sistemas de sujeción para niños ISOFIX universales dirigidos hacia delante aprobados para su uso en este
grupo de peso.
IL = Adecuado para determinados sistemas de sujeción para niños ISOFIX mencionados en la lista adjunta.
Estos sistemas ISOFIX pertenecen a las categorías de "vehículo específico", "limitado" o "semi universal".
X = Posición ISOFIX no adecuada para sistemas de sujeción para niños ISOFIX en este grupo de peso y/o en este tamaño.
A - ISO/F3: Altura total en dirección al sentido de la marcha del sistema portador del niño pequeño (altura 720 mm)
B - ISO/F2: Altura reducida en dirección al sentido de la marcha del sistema portador del niño pequeño (altura 650 mm)
B1 - ISO/F2X: Altura reducida de la forma de la superficie trasera de la segunda versión en dirección al sentido de la marcha del
sistema portador del niño pequeño (altura 650 mm)
C - ISO/R3: Altura total en dirección contraria al sentido de la marcha del sistema portador del niño pequeño
D - ISO/R2: Altura reducida en dirección contraria al sentido de la marcha del sistema portador del niño pequeño
E - ISO/R1: Altura del niño en dirección contraria al sentido de la marcha del sistema portador del niño pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)

2-49
Sistema de seguridad del vehículo
2
Asegurar el sistema de sujeción
para niños con un cinturón de
seguridad con banda
abdominal/del hombro
Cuando no se use el sistema
ISOFIX, asegure todos los sistemas
de sujeción para niños al asiento
trasero del vehículo con un cinturón
abdominal o con la banda abdominal
del cinturón de seguridad con banda
abdominal/del hombro.
Instalación de un sistema de
sujeción para niños con un cinturón
abdominal/del hombro
Para instalar un sistema de sujeción
para niños en los asientos traseros,
haga lo siguiente:
1. Coloque el sistema de sujeción
para niños en el asiento trasero y
lleve la banda abdominal/del
hombro alrededor o a través del
sistema de sujeción para niños,
siguiendo las instrucciones del
fabricante del sistema de sujeción
para niños.
Asegúrese de que la correa no
esté retorcida.
Información
Al usar el cinturón de seguridad
central trasero, véase también el
apartado "Cinturón de seguridad
central trasero" en este capítulo.
i
OLMB033044

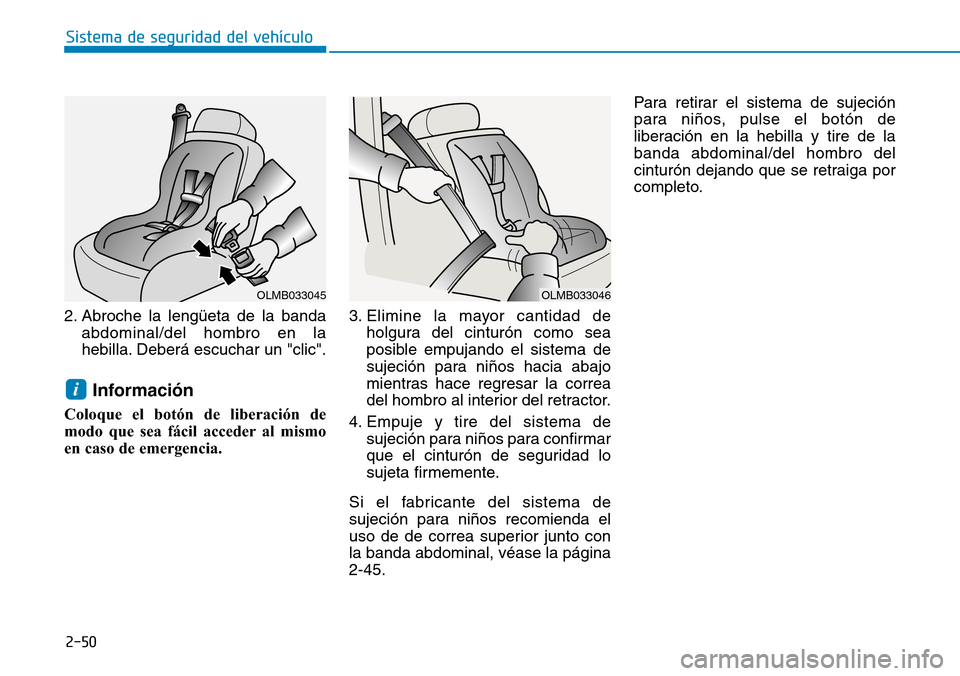

2-50
Sistema de seguridad del vehículo
2. Abroche la lengüeta de la banda
abdominal/del hombro en la
hebilla. Deberá escuchar un "clic".
Información
Coloque el botón de liberación de
modo que sea fácil acceder al mismo
en caso de emergencia.3. Elimine la mayor cantidad de
holgura del cinturón como sea
posible empujando el sistema de
sujeción para niños hacia abajo
mientras hace regresar la correa
del hombro al interior del retractor.
4. Empuje y tire del sistema de
sujeción para niños para confirmar
que el cinturón de seguridad lo
sujeta firmemente.
Si el fabricante del sistema de
sujeción para niños recomienda el
uso de de correa superior junto con
la banda abdominal, véase la página
2-45.Para retirar el sistema de sujeción
para niños, pulse el botón de
liberación en la hebilla y tire de la
banda abdominal/del hombro del
cinturón dejando que se retraiga por
completo.
i
OLMB033045OLMB033046

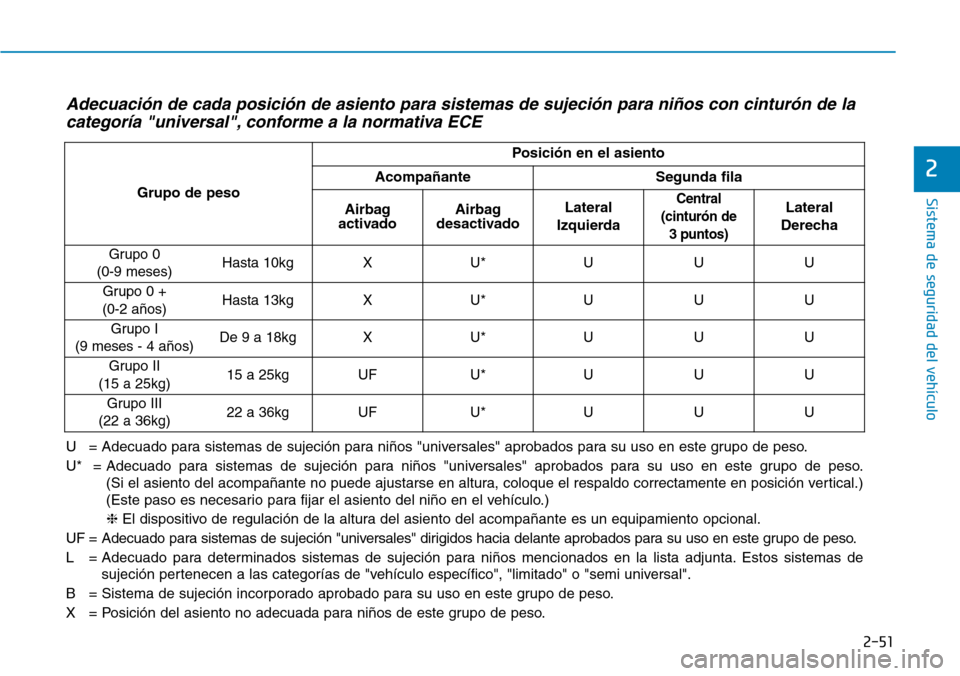

2-51
Sistema de seguridad del vehículo
2
Adecuación de cada posición de asiento para sistemas de sujeción para niños con cinturón de la
categoría "universal", conforme a la normativa ECE
U = Adecuado para sistemas de sujeción para niños "universales" aprobados para su uso en este grupo de peso.
U* = Adecuado para sistemas de sujeción para niños "universales" aprobados para su uso en este grupo de peso.
(Si el asiento del acompañante no puede ajustarse en altura, coloque el respaldo correctamente en posición vertical.)
(Este paso es necesario para fijar el asiento del niño en el vehículo.)
❈El dispositivo de regulación de la altura del asiento del acompañante es un equipamiento opcional.
UF = Adecuado para sistemas de sujeción "universales" dirigidos hacia delante aprobados para su uso en este grupo de peso.
L = Adecuado para determinados sistemas de sujeción para niños mencionados en la lista adjunta. Estos sistemas de
sujeción pertenecen a las categorías de "vehículo específico", "limitado" o "semi universal".
B = Sistema de sujeción incorporado aprobado para su uso en este grupo de peso.
X = Posición del asiento no adecuada para niños de este grupo de peso.
Grupo de peso
Posición en el asiento
AcompañanteSegunda fila
Airbag
activadoAirbag
desactivadoLateral
IzquierdaCentral
(cinturón de
3 puntos)Lateral
Derecha
Grupo 0
(0-9 meses)Hasta 10kgXU*UUU
Grupo 0 +
(0-2 años)Hasta 13kgXU*UUU
Grupo I
(9 meses - 4 años)De 9 a 18kgXU*UUU
Grupo II
(15 a 25kg)15 a 25kgUFU*UUU
Grupo III
(22 a 36kg)22 a 36kgUFU*UUU

2-52
Sistema de seguridad del vehículo
Sistemas de sujeción para niños i-Size según regulaciones ECE
i-U = Apto para sistemas de sujeción para niños "universales" i-Size dirigidos hacia delante y hacia atrás.
i-UF = Apto solo para sistemas de sujeción para niños "universales" i-Size dirigidos hacia delante.
X = Posición del asiento no adecuada para sistemas de sujeción para niños i-Size.
Grupo de peso
Posición en el asiento
Delante
Acompañante
LateralSegunda fila
Parte exterior
izquierdaCentral Lateral
Derecha
Sistemas de sujeción para niños i-SizeXi-UXi-U
Sistemas de sujeción para niños recomendados
CRS Manufacturer information
Maxi Cosi Cabriofix & Familyfix http://www.maxi-cosi.com
Britax Römmer http://www.britax.com
Grupo de pesoNombreFabricanteTipo de fijaciónECE-R44
N° de aprobación
Group 0+Cabriofix & FamilyfixMaxi CosiPosición en sentido inverso a la marcha con ISOFIXE4 04443907
Group IDuo PlusBritax RömerPosición en sentido de la marcha con ISOFIX y correa
superiorE1 04301133
Group IIKidFix II XPBritax RömerPosición en sentido de la marcha con ISOFIX y
cinturónE1 04301323
Group IIIKidFix II XPBritax RömerPosición en sentido de la marcha con ISOFIX y
cinturónE1 04301323
