Belastingsconditie Bedieningspositie
Onbeladen, alleen
bestuurder0
Bestuurder met
passagier(s) en
beladen
bagageruimte (1)2
Andere situatiesNaar wens van de
bestuurder
BELANGRIJK De bovenstaande tabel
geeft diverse voorbeelden. Stel in alle
gevallen de bediening A af naar
aanleiding van de belasting van het
voertuig zodat de weg verlicht wordt
zonder andere bestuurders te
verblinden.
BELANGRIJK Als u links rijdt in een
voertuig met linkse besturing (of
omgekeerd), moeten de koplampen
worden uitgericht voor de bezoekduur
worden afgesteld.Koplampafstelling in het buitenland
Open de motorruimte en lokaliseer de B
fig. 72 die in de buurt van een van de
koplampen is gedrukt.
Draai voor iedere lamp schroef 1
fig. 72 een kwartslag met een
schroevendraaier richting de - om de
lampen lager te zetten.
Zet de lampen na het parkeren weer in
de oorspronkelijke stand: draai schroef
1 een kwartslag richting de + om de
lampen hoger te zetten.
RICHTINGAANWIJZERS
Hendel 1 fig. 73:omhoog: schakelt de rechter
richtingaanwijzer in;
omlaag: schakelt de linker
richtingaanwijzer in.Drukfuncties
De bewegingen van het stuurwiel
hoeven tijdens het rijden niet afdoende
te zijn om de hendel terug naar zijn
oorspronkelijk stand te laten gaan.
Beweeg in dat geval hendel 1 tot
halverwege en laat hem los: de hendel
keert terug naar het beginpunt en de
richtingaanwijzers knipperen drie keer.
BELANGRIJK
34)Voordat in het donker wordt gereden:
controleer of de elektrische systemen in
goede staat verkeren en controleer de
hoogte van de koplampen (als uw belading
afwijkt van de normale omstandigheden).
Controleer of niets de koplampen afdekt
(vuil, modder, sneeuw, enz.).
35)De dagrijlichten zijn een alternatief voor
het dimlicht in landen waarin het verplicht is
om de lichten overdag in te schakelen,
waar dit niet verplicht is, is het gebruik van
de dagrijlichten toegestaan.
71T3652472T3882173T36522
39

36)De dagrijlichten mogen het dimlicht niet
vervangen tijdens het rijden in het donker
of in tunnels. Het gebruik van de
dagrijlichten wordt geregeld door de
wegenverkeerswetgeving van het land
waar u rijdt. Neem de wettelijke
voorschriften in acht.
37)Wanneer u langs de weg stopt en de
achterklep volledig openstaat, zijn de
achterlampen mogelijk niet zichtbaar.
Waarschuw de overige weggebruikers dat
uw voertuig daar staat door de
gevarendriehoek te plaatsen of andere
wettelijk toegestane middelen in het land
waar u zich bevindt.BINNENVERLICHTING
PLAFONDVERLICHTING
De knoppen 1 fig. 74, 2 fig. 75 of 3
fig. 75 activeren:
permanente verlichting;
verlichting als een van de portieren
wordt geopend. De verlichting gaat
weer uit als het betreffende portier
wordt gesloten;
de verlichting gaat direct uit.
BELANGRIJK Als de portieren worden
ontgrendeld en geopend, gaat het
plafondlampje tijdelijk aan.Beweeg de schakelaar 4 fig. 76 (voor
bepaalde versies/markten) om het
leeslampje aan te doen.
VERLICHTING
DASHBOARDKASTJE
Gaat aan als het dashboardkastje 5
fig. 77 wordt geopend.
74T36566
75T36567
76T36720
40
KENNIS VAN HET VOERTUIG

VERLICHTING

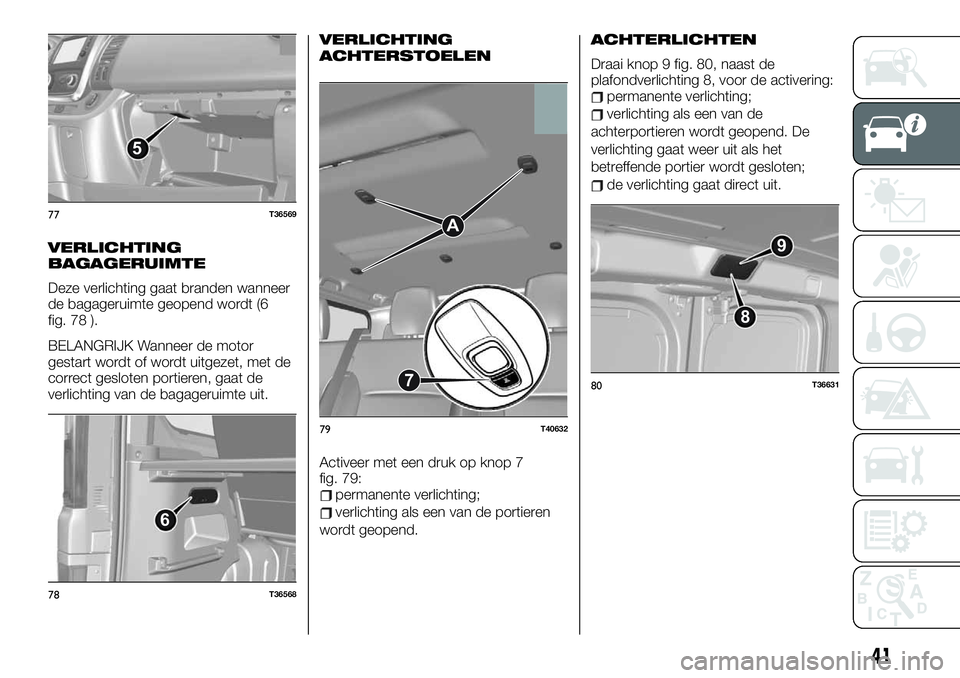

BAGAGERUIMTE
Deze verlichting gaat branden wanneer
de bagageruimte geopend wordt (6
fig. 78 ).
BELANGRIJK Wanneer de motor
gestart wordt of wordt uitgezet, met de
correct gesloten portieren, gaat de
verlichting van de bagageruimte uit.
VERLICHTING
ACHTERSTOELEN
Activeer met een druk op knop 7
fig. 79:
permanente verlichting;
verlichting als een van de portieren
wordt geopend.
ACHTERLICHTEN
Draai knop 9 fig. 80, naast de
plafondverlichting 8, voor de activering:
permanente verlichting;
verlichting als een van de
achterportieren wordt geopend. De
verlichting gaat weer uit als het
betreffende portier wordt gesloten;
de verlichting gaat direct uit.
5
77T36569
6
78T36568
7A
79T40632
89
80T36631
41

RUITENWISSER /
ACHTERRUITWISSER
RUITENWISSERS /
SPROEIERS VOORRUIT
38) 39)
4) 5) 6)
Beweeg hendel 1 met geïntroduceerde
startinrichting. fig. 81
AStoppen
BIntermitterende werking. De wisser
stopt een paar seconden tussen iedere
slag. De tijd dat de wisser tussen iedere
slag stopt, kan worden ingesteld door
aan ring 2 fig. 82 te draaien.
CLangzaam continu wissen
DSnel continu wissen
BELANGRIJK De standen B-C
fig. 81 kunnen alleen worden gebruikt
als de startinrichting is ingeschakeld.Stand D fig. 81 kan alleen worden
gebruikt met draaiende motor.
OPMERKING Iedere keer als het
voertuig tijdens het rijden stopt,
vertragen de ruitenwissers: van snel tot
langzaam continu wissen. Zodra het
voertuig weer beweegt, gaan de
ruitenwissers weer op de eerder
geselecteerde snelheid werken. Alle
handelingen van hendel 1
fig. 81 hebben voorrang en annuleren
een eventuele automatische werking.
Voertuigen met automatische
ruitenwissers
(Voor bepaalde versies/markten indien
voorzien)
Beweeg hendel 1 met draaiende motor
fig. 82
Afig. 81 Stoppen
Bfig. 81 Automatische
ruitenwisserfunctie In deze stand
detecteert het systeem water op de
voorruit en schakelt de ruitenwissers in
op de meest geschikte snelheid. De
inschakelgrens en de tijd dat de wisser
tussen iedere slag stopt, kunnen
worden ingesteld door ring 2 te draaien.
Efig. 82 Minimum gevoeligheid
Ffig. 82 Maximum gevoeligheid
C fig. 81Langzaam continu wissen
Dfig. 81 Snel continu wissen
OPMERKING In geval van mist of
sneeuw, werkt de automatische
ruitenwisserfunctie niet en moet de
bestuurder de ruitenwissers zelf
bedienen.
BELANGRIJK Stand C fig. 81 kan
alleen worden gebruikt als de
startinrichting is ingeschakeld. De
standen B en D fig. 81 zijn beschikbaar
wanneer de motor draait.
OPMERKING Voor het vervangen van
de wisserbladen is er een
onderhoudsstand. Verplaats, met de
startinrichting op aan en de motor uit,
de wisserhendel 1 helemaal omlaag
(stand D) fig. 81. De ruitenwisser stopt
in een van de motorkap verwijderde
stand (zie paragraaf “Ruitenwissers” in
hoofdstuk “Onderhoud en zorg”).
81T3652182T35570-4
42
KENNIS VAN HET VOERTUIG

Ruitensproeier
Beweeg hendel 1 fig. 83, met
geïntroduceerde startinrichting, naar de
bestuurder. Door kort aan de hendel te
trekken wordt een enkele wissing
geactiveerd, samen met de
ruitensproeier. Door iets langer aan de
hendel te trekken worden drie
wissingen achter elkaar geactiveerd,
samen met de ruitensproeier en dan
een vierde wissing na een paar
seconden.
BELANGRIJK Reinig in geval van ijs of
sneeuw, de voorruit (inclusief het
middengedeelte achter de
binnenspiegel) en de achterruit, voordat
de ruitenwissers worden ingeschakeld
(gevaar voor oververhitting van de
elektrische motor).Controleer de toestand van de
wisserbladen:
ze moeten schoon blijven: reinig
zowel de voor- als de achterruit
regelmatig met water en zeep;
gebruik de wisserbladen niet als de
voor- en achterruit droog zijn;
maak de wisserbladen los van de
voor- of achterruit als ze lange tijd niet
gebruikt zijn.
Vervang de wisserbladen in ieder geval
zodra ze niet meer efficiënt werken:
ongeveer één keer per jaar. Controleer
dat er geen sprake is van voorwerpen
die de beweging van de ruitenwisser
kunnen belemmeren.
ACHTERRUITWISSER /
SPROEIER
38) 39)
4) 5) 6)
Achterste ruitenwisser met
snelheidsafhankelijke interval
Draai het uiteinde van hendel 1
fig. 84 met de startschakelaar aan, tot
het symbool
overeenkomt met
referentie 2 fig. 84. De
werkingsfrequentie varieert afhankelijk
van de snelheid.Achterruitsproeier
Draai het uiteinde van hendel 1
fig. 84 met de startschakelaar aan, tot
het symbool
overeenkomt met
referentie 2 fig. 84.
Wanneer u de hendel loslaat, gaat deze
terug naar de stand van de achterste
ruitensproeier.
OPMERKING Als de wissers aanstaan
of op de automatische modus staan,
wanneer u de versnelling in zijn
achteruit zet, werken de achterste
ruitenwissers met een interval.
BELANGRIJK Reinig in geval van ijs of
sneeuw, de voorruit (inclusief het
middengedeelte achter de
binnenspiegel) en de achterruit, voordat
de ruitenwissers worden ingeschakeld
(gevaar voor oververhitting van de
elektrische motor).
83T36521
84T35570-2
43

Controleer de toestand van de
wisserbladen:
ze moeten schoon blijven: reinig
wisserbladen van de voor- en achterruit
regelmatig met water en zeep;
gebruik de wisserbladen niet als de
voor- en achterruit droog zijn;
maak de wisserbladen los van de
voor- of achterruit als ze lange tijd niet
gebruikt zijn.
BELANGRIJK Vervang de wisserbladen
in ieder geval zodra ze niet meer
efficiënt werken: ongeveer één keer per
jaar. Controleer dat er geen sprake is
van voorwerpen die de beweging van
de ruitenwisser kunnen belemmeren.
BELANGRIJK Gebruik de wisserarm
niet om de bagageruimte te openen of
sluiten.
BELANGRIJK
38)Zorg ervoor dat als in de motorruimte
wordt gewerkt, de ruitenwissers in de
stand A (uit) staan. Gevaar voor letsel.
39)Als de ruit schoongemaakt moet
worden, controleren of het systeem
uitgeschakeld is en of de sleutel op STOP
staat.
40)Alvorens op enige wijze te handelen op
de voorruit (voertuig wassen, ontdooien, de
voorruit reinigen...) moet de hendel 1
fig. 81 in stand A (stop) geplaatst worden.
Gevaar op letsel en/of schade aan het
voertuig.41)Zorg ervoor dat de hendel van de
ruitenwisser 1, gedurende werkzaamheden
in de motorruimte, geplaatst is in de
gestopte stand 2 fig. 84. Gevaar voor
letsel.
BELANGRIJK
4)Gebruik de ruitenwissers nooit om
opgehoopte sneeuw of ijs van de voorruit
te verwijderen. Onder dergelijke
omstandigheden wordt bij overbelasting
van de ruitenwisser de beveiliging
ingeschakeld, waardoor de ruitenwisser
enkele seconden wordt uitgeschakeld. Als
hierna de ruitenwisser niet meer werkt, ook
niet na het voertuig opnieuw te hebben
gestart, neem dan contact op met het Fiat
Servicenetwerk.
5)Schakel de ruitenwissers niet met van de
ruit opgeheven wisserbladen in.
6)Zorg ervoor dat het systeem is
uitgeschakeld als er ijs op de voorruit zit.
TANKEN
Nuttige tankinhoud: Ca. 80 liter
Open het linker voorportier om bij flap A
fig. 85 te komen.
Tijdens het vullen dop 1 fig. 85 op de
dophouder 2 op Flap A hangen.
BELANGRIJK Controleer of de dop en
klep na het tanken zijn gesloten.
Brandstofkwaliteit
Gebruik de beste brandstofkwaliteit,
met inachtneming van de specifieke
wetten die in ieder land gelden, en
houd u strikt aan de aanduidingen op
het etiket op klep A.
42) 43)
7) 8)
1
2
A
85T36715
44
KENNIS VAN HET VOERTUIG

Tanken
Om met de sleutel uit het contact te
tanken, introduceert u het tankpistool
en duwt u het zover mogelijk naar
binnen, voordat u begint te tanken
(risico op spetters).
Houd het tankpistool tijdens het tanken
op zijn plaats.
Nadat het tankpistool tijdens het tanken
voor de eerste keer automatisch stopt,
kunt u nog twee klikken bijvullen om
ervoor te zorgen dat het
expansievolume in de tank leeg is. Zorg
ervoor dat tijdens het tanken geen
water binnentreedt. Klep A en de
gedeelten rondom de klep moeten
schoon gehouden worden.
Voertuigen met Start&Stop-functie
BELANGRIJK De motor moet tijdens
het tanken zijn afgezet en niet op
stand-by staan.
44)
Brandstoftank leeg
Voertuigen met sleutel met
afstandsbediening
Draai de sleutel naar de stand "M" en
wacht een paar minuten voordat u de
motor start om ervoor te zorgen dat het
brandstofcircuit wordt geheractiveerd;
draai de sleutel naar D. Herhaal de
bovenstaande handelingen, als de
motor niet start.
Neem contact op met het Fiat
Servicenetwerk als de motor na enkele
pogingen niet start.
45)
Auto’s met elektronische sleutel
Plaats de elektronische sleutel in de
kaartlezer. Druk op de knop 4 zonder
de pedalen aan te raken. Wacht een
paar minuten voordat u wegrijdt. Op die
manier kan het brandstofcircuit worden
ingeschakeld. Indien de motor niet
binnen een paar seconden start, moet
u de procedure herhalen.
Brandstof - Grafisch
symbool voor de
identificatie van de
compatibiliteit van het
voertuig voor
consumenten in
overeenstemming met
EN16942
De onderstaande symbolen
vereenvoudigen de herkenning van het
correcte type brandstof dat u in uw
voertuig moet gebruiken. Controleer
alvorens te gaan tanken de symbolen
aan de binnenzijde van de klep van de
brandstofvulopening (indien aanwezig)
en vergelijk deze met de symbolen op
de pomp (indien aanwezig).
Symbolen voor voertuigen op diesel
B7: dieselbrandstof overeenkomstig
EN590bevat tot 7 volume-% aan
vetzuurmethylester.
B10: dieselbrandstof overeenkomstig
EN16734bevat tot 10 volume-% aan
vetzuurmethylester.
86T36514
45

BELANGRIJK
42)De tankdop is specifiek. Als deze
vervangen moet worden, gebruik dan
dezelfde als het origineel. Neem contact op
met het Fiat Servicenetwerk. Houd de dop
niet in de buurt van een vlam of hittebron.
Was het vulgebied niet met een
hogedrukspuit.
43)Ga als volgt te werk in geval van een
aanhoudende brandstofgeur: stop het
voertuig daar waar de verkeerssituatie dit
toelaat en schakel de startinrichting uit;
schakel de alarmknipperlichten in en zorg
ervoor dat alle inzittenden het voertuig
verlaten en uit de buurt van het verkeer
blijven; neem contact op met het Fiat
Servicenetwerk.
44)Voor voertuigen met de functie
Start&Stop: voor het bijvullen van brandstof
moet de motor worden afgezet (en niet op
stand-by): u moet de motor afzetten
(raadpleeg de paragraaf "De motor starten”
in hoofdstuk ”Starten en rijden”).
45)Werkzaamheden of modificaties aan
het brandstoftoevoersysteem (elektrische
circuits, bedrading, brandstofcircuit,
inspuitventiel, afschermingen, enz.) zijn ten
strengste verboden in verband met de
bijkomende risico's (laat dit uitsluitend over
aan gekwalificeerd personeel van het Fiat
Servicenetwerk).
BELANGRIJK
7)Meng benzine (ongelood of E85) niet
met diesel, zelfs niet een klein beetje.
Gebruik geen ethanolbrandstof als uw
voertuig daar niet geschikt voor is. Voeg
geen additieven aan de brandstof toe, om
schade aan de motor te voorkomen.
8)Let er bij werkzaamheden aan de motor
op dat deze heet kan zijn. Bovendien zou
de koelventilator ieder moment kunnen
gaan draaien. Het
waarschuwingslampje in de motorruimte
herinnert u aan deze omstandigheid.
Gevaar voor letsel
AdBlue (Ureum)
ADDITIEF TANK
Zorg dat u zich houdt aan de wetten
van het land waar u zich bevindt.
Vergeet niet dat als de eigenaar van het
voertuig zich niet aan de geldende
wetten houdt, er rechtelijke gevolgen
zouden kunnen zijn.
Werkingsprincipe
AdBlue-additief (Ureum) is vereist voor
dieselmotoren die met het
SCR-systeem (Selective Catalytic
Reduction - selectieve katalytische
reductie) zijn uitgerust. Door het gebruik
van dit additief kan de hoeveelheid NOx
in de uitlaatgassen worden beperkt.
Vullen
Nuttige tankinhoud: Ongeveer 20 liter.
Open bij ingeschakelde startinrichting
het linkervoorportier om klep A te
openen. Schroef dop 1 los.
Bij hoge temperaturen kunnen
ammoniumhydroxidedampen uit de
tank vrijkomen wanneer de dop
opengedraaid wordt.
46)
9) 10) 11) 12)
46
KENNIS VAN HET VOERTUIG
