2019 FIAT FIORINO Notice d'entretien (in French)

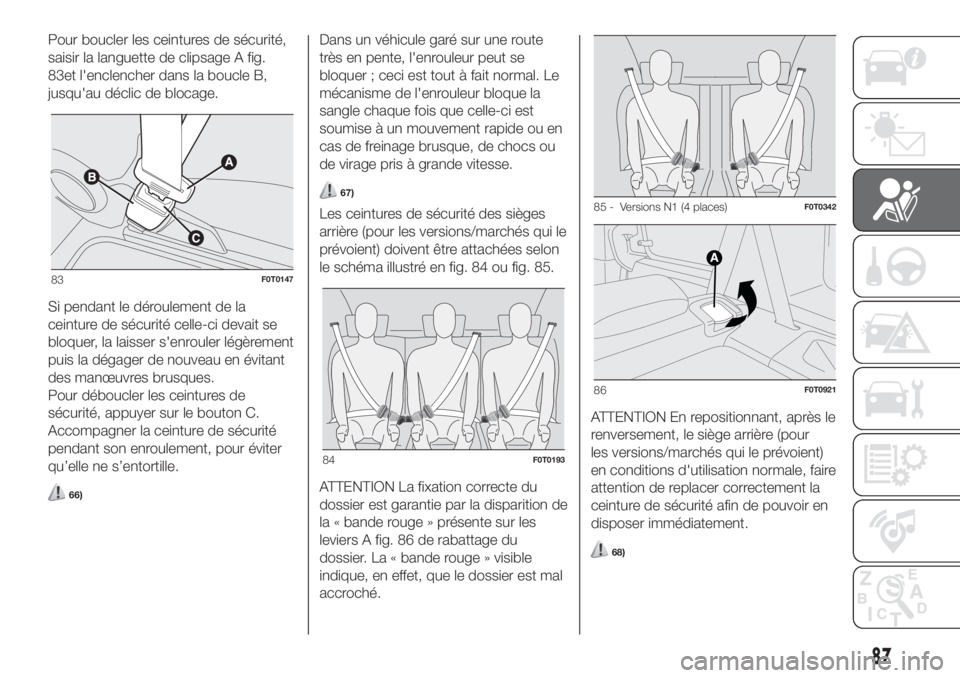

Pour boucler les ceintures de sécurité,
saisir la languette de clipsage A fig.
83et l'enclencher dans la boucle B,
jusqu'au déclic de blocage.
Si pendant le déroulement de la
ceinture de sécurité celle-ci devait se
bloquer, la laisser s'enrouler légèrement
puis la dégager de nouveau en évitant
des manœuvres brusques.
Pour déboucler les ceintures de
sécurité, appuyer sur le bouton C.
Accompagner la ceinture de sécurité
pendant son enroulement, pour éviter
qu’elle ne s’entortille.
66)
Dans un véhicule garé sur une route
très en pente, l'enrouleur peut se
bloquer ; ceci est tout à fait normal. Le
mécanisme de l'enrouleur bloque la
sangle chaque fois que celle-ci est
soumise à un mouvement rapide ou en
cas de freinage brusque, de chocs ou
de virage pris à grande vitesse.
67)
Les ceintures de sécurité des sièges
arrière (pour les versions/marchés qui le
prévoient) doivent être attachées selon
le schéma illustré en fig. 84 ou fig. 85.
ATTENTION La fixation correcte du
dossier est garantie par la disparition de
la « bande rouge » présente sur les
leviers A fig. 86 de rabattage du
dossier. La « bande rouge » visible
indique, en effet, que le dossier est mal
accroché.ATTENTION En repositionnant, après le
renversement, le siège arrière (pour
les versions/marchés qui le prévoient)
en conditions d'utilisation normale, faire
attention de replacer correctement la
ceinture de sécurité afin de pouvoir en
disposer immédiatement.
68)
83F0T0147
84F0T0193
85 - Versions N1 (4 places)F0T0342
86F0T0921
87

ATTENTION
66)Ne pas appuyer sur le bouton C fig. 83
pendant la marche.
67)Il faut se rappeler qu'en cas de choc
violent, les passagers des sièges arrière qui
ne portent pas de ceintures de sécurité
s'exposent personnellement à d'importants
risques, et constituent également un
danger pour les passagers des places
avant.
68)S'assurer que le dossier est
correctement accroché des deux côtés
(« bandes rouges » non visibles) pour éviter
qu'en cas de freinage brusque, le dossier
puisse se projeter vers l'avant en blessant
les passagers.
SYSTÈME S.B.R.
(pour les versions/marchés qui le
prévoient)
Le véhicule est équipé du système
appelé S.B.R. (Seat Belt Reminder) qui
signale au conducteur et au passager
avant (pour versions/marchés qui le
prévoient) qu'ils n'ont pas bouclé leur
ceinture de sécurité de la manière
suivante :
allumage fixe du témoinsur le
combiné de bord et signal sonore
continu pendant les 6 premières
secondes ;
allumage clignotant du témoinsur
le combiné de bord et signal sonore
intermittent pendant les 90 secondes
suivantes.
Pour la désactivation permanente,
s'adresser au Réseau Après-vente Fiat.
Le système S.B.R. peut être aussi
réactivé avec le menu de configuration
de l'écran.
PRÉTENSIONNEURS
Pour renforcer l'efficacité des ceintures
de sécurité avant, le véhicule est équipé
de prétensionneurs qui, en cas de
choc frontal et latéral violent, font
reculer de quelques centimètres la
sangle des ceintures de sécurité en
garantissant une adhérence parfaite
des ceintures de sécurité au corps des
passagers et ce, avant l'action de
retenue.
L’activation effective des
prétensionneurs est reconnaissable au
recul de la sangle vers l’enrouleur.
ATTENTION Pour avoir le maximum de
protection possible, placer la ceinture
de sécurité de manière à ce qu'elle
adhère parfaitement au buste et au
bassin.
Pendant l’intervention du
prétensionneur, il peut y avoir une
légère émission de fumée. Cette fumée
n’est pas nocive et n’indique pas un
début d’incendie.
88
SÉCURITÉ

Le prétensionneur ne nécessite aucun
entretien ni graissage. Toute
modification des conditions d'origine
altère son efficacité. Par suite
d'événements naturels exceptionnels
(par ex. inondations, tempêtes, etc.), si
le dispositif est entré en contact avec
de l'eau et de la boue, il faut
absolument le remplacer.
69) 70)
12)
LIMITEURS DE CHARGE
(pour versions/marchés qui le prévoient)
Pour augmenter la protection offerte
aux passagers en cas d'accident,
les enrouleurs des ceintures de sécurité
avant côté conducteur et côté
passager (pour versions/marchés qui le
prévoient) sont équipés, à l'intérieur,
d'un dispositif permettant de doser
opportunément la force qui agit sur le
thorax et les épaules pendant l'action
de retenue des ceintures en cas de
choc frontal.AVERTISSEMENTS
GÉNÉRAUX RELATIFS À
L'UTILISATION DES
CEINTURES DE
SÉCURITÉ
Le conducteur doit toujours respecter
(et faire respecter par les passagers du
véhicule) toutes les dispositions légales
locales en matière de port et de mode
d'emploi des ceintures de sécurité.
Toujours boucler les ceintures de
sécurité avant de prendre la route.
L'utilisation des ceintures de sécurité
est obligatoire également pour les
femmes enceintes : le risque de
blessure pour elles et pour leur enfant
est nettement inférieur si elles portent
leur ceinture de sécurité. Les femmes
enceintes doivent placer la partie
inférieure de la sangle beaucoup plus
bas, de façon à ce qu'elle passe sur le
bassin et sous le ventre (comme
indiqué en fig. 87.
Alors que sa grossesse progresse, la
conductrice doit régler le siège et le
volant de manière à conserver le plein
contrôle du véhicule (les pédales et
le volant doivent être facilement
manœuvrables). Il faut toutefois
maintenir la plus grande distance
possible entre le ventre et le volant.ATTENTION La sangle de la ceinture de
sécurité ne doit pas être entortillée. La
partie supérieure doit passer sur
l'épaule et traverser le thorax
en diagonale. La partie inférieure doit
adhérer au bassin (comme indiqué fig.
88) du passager, et non à son
abdomen. N'utiliser aucun dispositif
(agrafes, arrêts, etc.) pour tenir les
ceintures de sécurité éloignées
du corps des passagers.
71) 72)
87F0T0003
88F0T0004
89

ATTENTION Chaque ceinture de
sécurité doit être utilisée par une seule
personne : un passager ne doit pas
transporter d'enfants sur ses genoux
en utilisant la même ceinture de
sécurité pour assurer leur protection fig.
89. En règle générale, on ne doit
boucler aucun objet à la personne.
ENTRETIEN DES
CEINTURES DE
SÉCURITÉ
Pour un entretien correct des ceintures
de sécurité, suivre attentivement les
règles suivantes :
toujours utiliser les ceintures de
sécurité avec la sangle bien détendue,
non entortillée ; s'assurer que cette
dernière puisse se déplacer librement et
sans obstacles ;
vérifier le fonctionnement de la
ceinture de sécurité de la manière
suivante : boucler la ceinture de
sécurité et la tirer énergiquement ;
suite à un accident d'une certaine
gravité, remplacer la ceinture de
sécurité utilisée, même si elle semble
intacte en apparence. Remplacer
systématiquement la ceinture de
sécurité en cas de déclenchement des
prétensionneurs ;
éviter que les enrouleurs soient
mouillés : leur bon fonctionnement est
garanti seulement s’ils ne subissent pas
d’infiltrations d’eau ;
remplacer la ceinture de sécurité
lorsqu'elle présente de légères traces
d'usure ou des coupures.
ATTENTION
69)Le prétensionneur ne peut être utilisé
qu'une seule fois. Après son
déclenchement, s'adresser au Réseau
Après-vente Fiat pour le faire remplacer.
70)Pour bénéficier du maximum de
protection, garder le dossier bien droit,
bien appuyer le dos au dossier et placer la
ceinture de sécurité de manière à ce
qu'elle adhère parfaitement au buste et au
bassin. Boucler systématiquement les
ceintures de sécurité, à l'avant comme à
l'arrière ! Rouler sans ceinture de sécurité
bouclée augmente le risque de blessures
graves ou de mort en cas d'accident.71)Il est formellement interdit de
démonter ou d'altérer les composants de
la ceinture de sécurité et du
prétensionneur. Toute intervention doit être
exécutée par des opérateurs qualifiés et
agréés. Toujours s'adresser au Réseau
Après-vente Fiat.
72)Si la ceinture de sécurité a été soumise
à une forte sollicitation, par exemple suite
à un accident, elle doit être remplacée
entièrement en même temps que les
ancrages, les vis de fixation de ces derniers
et les prétensionneurs ; en effet, même si
elle ne présente pas de défauts visibles,
la ceinture de sécurité pourrait avoir perdu
ses propriétés de résistance.
ATTENTION
12)Toute intervention comportant des
chocs, vibrations ou surchauffes localisés
(supérieurs à 100 °C pendant une durée
de 6 heures maximum) dans la zone du
prétensionneur peut l'endommager ou
provoquer son déclenchement. Ces
conditions n'incluent pas les vibrations
produites par les aspérités de la chaussée
ou le franchissement accidentel de petits
obstacles tels que trottoirs, etc. En cas de
besoin, s'adresser au Réseau Après-vente
Fiat.89F0T0005
90
SÉCURITÉ

TRANSPORTER LES
ENFANTS EN TOUTE
SÉCURITÉ
Pour une meilleure protection en cas de
choc, tous les passagers doivent
voyager assis et attachés avec les
systèmes de retenue prévus, y compris
les nouveau-nés et les enfants !
Cette prescription est obligatoire dans
tous les pays membres de l’Union
Européenne conformément à la
directive 2003/20/CE.
Les enfants d'une stature inférieure à
1,50 mètre, jusqu'à l'âge de 12 ans,
doivent être protégés par des
dispositifs de retenue appropriés et
devraient être assis sur les places
arrière. Les statistiques sur les
accidents indiquent que les sièges
arrière assurent une meilleure protection
des enfants.
Chez les enfants, par rapport aux
adultes, la tête est proportionnellement
plus grosse et plus lourde que le reste
du corps, alors que les muscles et la
structure osseuse ne sont pas
complètement développés. Par
conséquent, pour les maintenir
correctement en cas de choc, des
dispositifs autres que les ceintures de
sécurité pour adultes sont nécessaires
afin de réduire au minimum le risque
de blessures en cas d'accident,
freinage ou manœuvre soudaine.Les enfants doivent être assis de façon
sécurisée et confortable. En fonction
des sièges enfants utilisés, il est
conseillé de maintenir les enfants le
plus longtemps possible dans les
sièges enfants tournés dos à la route(au
moins jusqu'à l'âge de 3-4 ans), car
c'est la position qui offre le plus de
protection en cas de choc.
Nous conseillons de toujours choisir le
système de retenue le plus approprié
à l'enfant ; pour ce faire, toujours
consulter la Notice d'entretien fournie
avec le siège enfant pour être certain
qu'il s'agit du modèle adapté à l'enfant
auquel il est destiné.
En Europe, les caractéristiques des
systèmes de retenue des enfants sont
réglementées par la norme ECE-R44,
qui les répartit en cinq groupes de
poids :
Groupe Plages de poids
Groupe 0jusqu'à un poids de
10 kg
Groupe 0+jusqu'à un poids de
13 kg
Groupe 1poids entre 9 et 18
kg
Groupe 2poids entre 15 et
25 kg
Groupe 3poids entre 22 et 36
kg
Tous les dispositifs de retenue pour les
enfants doivent mentionner les données
d'homologation ainsi que la marque
de contrôle sur une étiquette fixée
solidement au siège-auto et qui ne doit
jamais être enlevée.
La ligne d'accessoires Lineaccessori
Fiat offre des sièges enfants adaptés à
chaque catégorie de poids. Ce choix
est conseillé, car ces sièges ont été
spécialement conçus et testés pour les
véhicules Fiat.
ATTENTION Certains sièges enfants
universels requièrent l'utilisation d'un
accessoire (base), vendu séparément
par le fabricant du siège, pour pouvoir
être installés correctement sur le
véhicule. C’est pourquoi FCA
recommande de vérifier auprès du
revendeur, en effectuant un essai de
montage, la possibilité d’installer le
siège enfant souhaité sur votre voiture
avant de l'acheter.
73) 74) 75) 76)
91

INSTALLATION D'UN
SIÈGE ENFANT AVEC LES
CEINTURES DE
SÉCURITÉ
77) 78) 79) 80) 81)
GROUPE 0 et 0+
Les enfants pesant jusqu'à 13 kg
doivent être transportés dos à la route
sur un siège enfant du type indiqué
fig. 90 qui, du fait qu'il soutient la tête,
ne provoque pas de contraintes sur
le cou en cas de brusques
décélérations.
Le siège enfant est attaché à l'aide des
ceintures de sécurité du véhicule,
comme indiqué sur fig. 90 et doit retenir
à son tour l'enfant avec les ceintures
incorporées.GROUPE 1
À partir de 9 jusqu'à 18 kg, les enfants
peuvent être transportés avec le siège
installé face à la route fig. 91.
GROUPE 2
Les enfants d'un poids de 15 à 25 kg
peuvent être directement maintenus par
les ceintures de sécurité du véhicule
fig. 92.
Les sièges enfants ont alors
essentiellement pour fonction de
positionner correctement l'enfant par
rapport à la ceinture de sécurité, de
façon à ce que la partie diagonale de la
ceinture de sécurité adhère au thorax
et non au cou et la partie horizontale au
bassin et non à l'abdomen de l'enfant.GROUPE 3
Pour les enfants pesant entre 22 et 36
kg, il existe des dispositifs de retenue
spéciaux qui permettent d'attacher
correctement la ceinture de sécurité.
La fig. 93 montre un exemple de
position correcte de l'enfant sur le siège
arrière.
Lorsqu'ils mesurent plus de 1,50 m, les
enfants peuvent porter les ceintures
comme les adultes.
90F0T0006
91F0T0007
92F0T0008
93F0T0009
92
SÉCURITÉ

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DES SIÈGES
ENFANTS
Les véhicules destinés au transport de personnes (homologation M1) sont conformes à la nouvelle Directive Européenne
2000/3/CE qui réglemente le montage des sièges enfants aux différentes places sur le véhicule, selon le tableau suivant :
Groupe Plages de poids Passager avant Passager arrière
Airbag activé Airbag désactivé
Groupe 0, 0+ Jusqu'à 13 kgXUU
Groupe 1 9-18 kgXUU
Groupe 2 15-25 kgUUU
Groupe 3 22-36 kgUUU
X Place assise non adaptée pour des enfants entrant dans cette catégorie de poids.
U indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement Européen ECE-R44 pour les « Groupes » indiqués.
ATTENTION
73)DANGER GRAVE : Les sièges enfants que l'on monte dans le sens contraire de la marche NE doivent PAS être installés sur le siège avant
quand l'airbag passager est actif. L'activation de l'airbag, en cas d'accident même léger, pourrait provoquer des lésions mortelles à l'enfant
transporté. Il est conseillé de toujours transporter les enfants dans leur siège sur la banquette arrière, car cette position s'est avérée la plus
protégée en cas d'accident.
74)S'il est nécessaire de transporter un enfant sur le siège avant côté passager, avec un siège enfant monté dans le sens contraire de la
marche (dos tourné à la route), les airbags côté passager frontal et latéral (Side bag - pour les versions/marchés qui le prévoient), doivent être
désactivés au moyen du Menu de réglage, en vérifiant la désactivation effective signalée par l'allumage du témoin
sur la planche centrale.
En outre, le siège passager doit être reculé jusqu'en butée, pour éviter tout contact du siège enfant avec la planche de bord.
75)L'obligation de désactiver l'airbag si l'on installe un siège enfant dos à la route figure sur l'étiquette collée sur le pare-soleil avec les
symboles appropriés. Respecter les indications figurant sur le pare-soleil côté passager (voir la description du paragraphe « Système de
protection supplémentaire (SRS) - Airbags »).
76)Ne pas actionner le siège avant ou arrière s'ilyaunenfant sur le même siège ou assis sur le siège enfant.
93

77)Un montage incorrect du siège enfant peut annuler l'efficacité du système de protection. En cas d'accident, le siège enfant pourrait en
effet se relâcher et l'enfant risquerait de subir des lésions pouvant être mortelles. Lors de l'installation d'un système de protection pour
nouveau-né ou pour enfant, respecter scrupuleusement les instructions fournies par le constructeur.
78)Quand le système de protection des enfants n'est pas utilisé, il est nécessaire de le fixer avec la ceinture de sécurité ou avec les points
d'ancrage ISOFIX, ou de le retirer du véhicule. Ne pas le laisser détaché à l'intérieur de l'habitacle. De cette façon, vous évitez qu'il puisse
blesser les occupants en cas de freinage brusque ou d'accident.
79)Après avoir installé un siège enfant, ne déplacez pas le siège : retirez toujours le siège enfant avant d'effectuer tout type de réglage des
sièges.
80)S'assurer toujours que la partie en diagonale de la ceinture de sécurité ne passe pas sous les bras ou derrière le dos de l'enfant. En cas
d'accident, la ceinture de sécurité n'est pas en mesure de retenir l'enfant, qui pourrait subir des lésions pouvant même être mortelles.
L'enfant doit donc toujours porter correctement sa ceinture de sécurité.
81)Les illustrations sont données seulement à titre indicatif pour le montage. Monter le siège enfant en suivant les instructions qui doivent
obligatoirement être remises avec le siège.
94
SÉCURITÉ
