2019 FIAT FIORINO Käyttö- ja huolto-ohjekirja (in in Finnish)

MOOTTORI
Yleistä 1.4 Euro 6 1.3 Multijet 80 HV Euro 6 1.3 Multijet 95 HV Euro 6
Tyyppikoodi 350A1000 225A2000 330A1000
Sykli Otto Diesel Diesel
Sylinterin numero ja sijainti 4 rivissä 4 rivissä 4 rivissä
Mäntien halkaisija ja iskunpituus (mm) 72 x 84 69,6 x 82 69,6 x 82
Sylinteritilavuus yhteensä (cm³) 1368 1248 1248
Puristussuhde 11,1 16,8 16,8
Enimmäisteho (ETY) (kW) 57 59 70
Enimmäisteho (ETY) (HV) 77 80 95
Vastaava kierrosluku (kierrosta/min) 6000 3750 3750
Enimmäisvääntö (ETY) (Nm) 115 200 200
Enimmäisvääntö (ETY) (kgm) 11,7 20,4 20,4
Vastaava kierrosluku (kierrosta/min) 3000 1500 1500
Sytytystulpat NGK ZKR7A-10 – –
PolttoaineLyijytön bensiini 95 R.O.N.
(Standardi EN228)Dieselpolttoaine (standardin
EN590 mukaan)Dieselpolttoaine (standardin
EN590 mukaan)
167

Yleistä 1.4 Natural Power
Tyyppikoodi350A1000
SykliOtto
Sylinterin numero ja sijainti 4 rivissä
Mäntien halkaisija ja iskunpituus (mm) 72 x 84
Sylinteritilavuus yhteensä (cm³) 1368
Puristussuhde11,1±0,2:1
BENSIINI METAANI
Enimmäisteho (ETY) (kW) 57 51
Enimmäisteho (ETY) (HV) 77 70
Vastaava kierrosluku (kierrosta/min) 6000
Enimmäisvääntö (ETY) (Nm) 115 104
Enimmäisvääntö (ETY) (kgm) 11,7 10,6
Vastaava kierrosluku (kierrosta/min) 3000
SytytystulpatNGKZKR7A-10
PolttoaineLyijytön bensiini 95 R.O.N. (standardi EN
228).Metaani
168
TEKNISET TIEDOT

PYÖRÄT
TOIMITUKSEEN KUULUVAT VANTEET JA RENKAAT
Versiot Vanteet Perusrenkaat TalvirenkaatVararengas(*)
Vanne Rengas
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T 185/65 R15Q (M+S) 6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T 185/65 R15Q (M+S) 6 Jx15H2-ET44 185/65 R15
185/65 R15T (M+S)
(**)6 Jx15H2-ET44 185/65 R15
1.4 Natural Power6JX15-44 185/65 R15 88T 185/65 R15Q (M+S) — —
(*) (tietyissä versioissa/markkina-alueilla)
(**) Adventure-versiot joissa Traction Plus
169

KYLMIEN RENKAIDEN TÄYTTÖPAINEET (baareina)
KokoPERUSRENKAAT
VARAREN-
GAS(*)Auton ollessa tyhjä Keskisuurella kuormalla Täydellä kuormalla
Edessä Takana Edessä Takana Edessä Takana
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (tietyissä versioissa/markkina-alueilla)
Renkaan ollessa lämmin painearvon täytyy olla +0,3 baria määritettyä arvoa suurempi. Tarkista oikea painearvo uudelleen
renkaan ollessa kylmä.
Talvirenkaiden kohdalla painearvon täytyy olla 0,2 baria ajoneuvon renkaiden määrättyä arvoa suurempi.
Jos ajoneuvolla ajetaan yli 160 km/h, täytä renkaat painearvoilla, jotka on annettu täydelle ajoneuvolle.
VAROITUS
158)Ajoneuvon mukana toimitettu vararengas (tietyissä versioissa/markkina-alueilla) on ajoneuvokohtainen: se ei sovi muun mallisiin
ajoneuvoihin eikä muiden mallien vararenkaita saa asentaa kyseiseen ajoneuvoon. Vararengasta tulee käyttää vain hätätilanteissa.
Vararengasta on käytettävä vain ehdottoman tarpeellisen ajan eikä nopeus saa olla yli 80 km/h. "Huomio! Vain väliaikaiseen käyttöön! Maks.
80 km/h! Vaihda mahdollisimman pian normaaliin renkaaseen. Vararenkaaseen kiinnitettyä tarraa ei saa missään tapauksessa poistaa tai
peittää. Vararenkaaseen ei saa missään tapauksessa kiinnittää pölykapselia. Ajoneuvon ajo-ominaisuudet muuttuvat vararengas asennettuna.
Vältä kiihdytyksiä ja äkkinäisiä jarrutuksia, ohjauksia ja nopeita käännöksiä.
170
TEKNISET TIEDOT

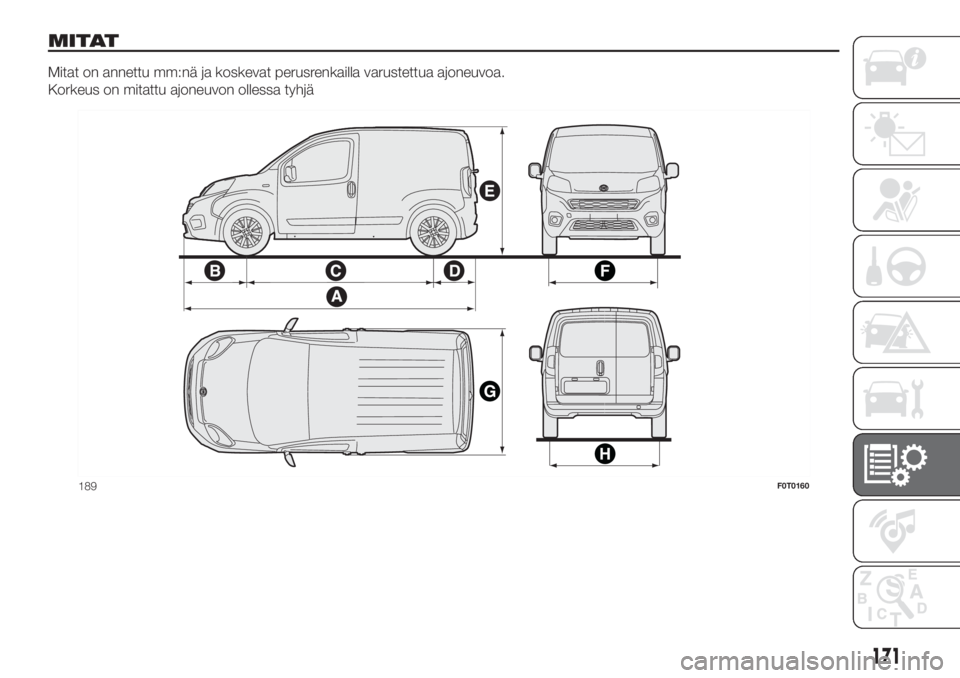

MITAT
Mitat on annettu mm:nä ja koskevat perusrenkailla varustettua ajoneuvoa.
Korkeus on mitattu ajoneuvon ollessa tyhjä
189F0T0160
171

ABCDE FGH
Cargo-versiot3957/3864(**)854/760(**)2513
590/591(**)1721/1782(*)1469 1716 1465
Cargo Adventure
-versiot3957 854 2513 5901742/1803
(*)1464 1716 1465
(**) Natural Power -versiot (*)Kantotelineiden kanssa (tietyissä versioissa/markkina-alueilla)
Natural Power -versiot
Tavaratilan tilavuus: 2100 litraa
Mitat saattavat vaihdella hieman vanteiden koon perusteella.
172
TEKNISET TIEDOT

Mitat on annettu mm:nä ja koskevat perusrenkailla varustettua ajoneuvoa.
Korkeus on mitattu ajoneuvon ollessa tyhjä
190F0T0161
173

ABCDE FGH
Combi-versiot3957/3959(**)854/855(**)2513
590/591(**)1721/1782(*)1467 1716 1464
Combi Adventure
-versiot3957 854 2513 5901742/1803
(*)1467 1716 1464
(**) Natural Power -versiot (*)Kantotelineiden kanssa (tietyissä versioissa/markkina-alueilla)
Natural Power -versiot
Tavaratilan tilavuus:
Takaistuinten selkänojat pystyssä: 275 litraa
Takaistuinten selkänojat alas laskettuina: 553 litraa
Mitat saattavat vaihdella hieman vanteiden koon perusteella.
