2019 FIAT 500L Manual de Uso e Manutenção (in Portuguese)

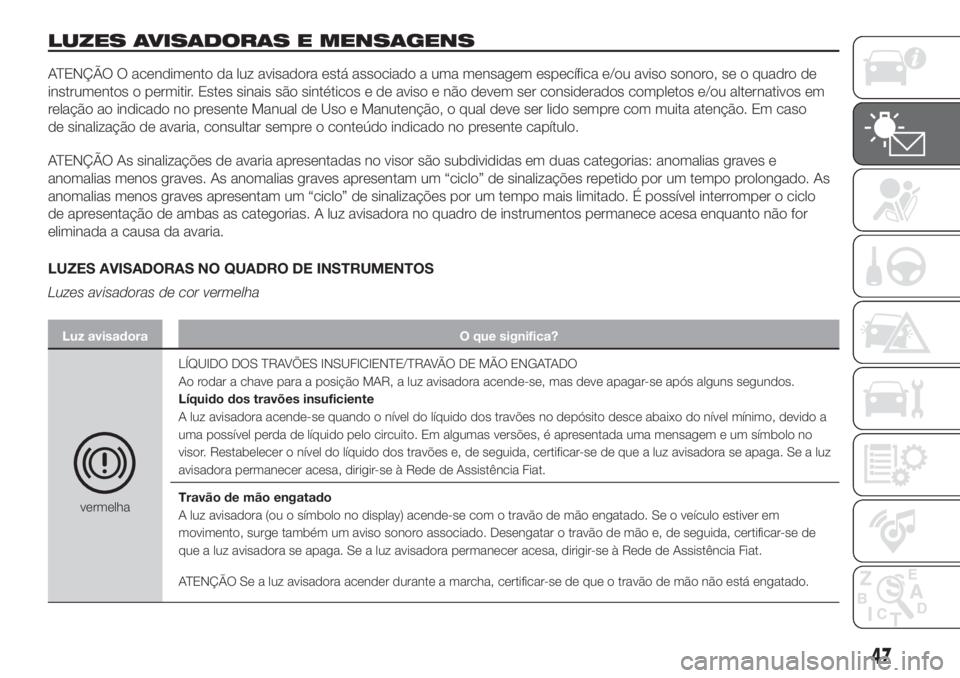

LUZES AVISADORAS E MENSAGENS
ATENÇÃO O acendimento da luz avisadora está associado a uma mensagem específica e/ou aviso sonoro, se o quadro de
instrumentos o permitir. Estes sinais são sintéticos e de aviso e não devem ser considerados completos e/ou alternativos em
relação ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso
de sinalização de avaria, consultar sempre o conteúdo indicado no presente capítulo.
ATENÇÃO As sinalizações de avaria apresentadas no visor são subdivididas em duas categorias: anomalias graves e
anomalias menos graves. As anomalias graves apresentam um “ciclo” de sinalizações repetido por um tempo prolongado. As
anomalias menos graves apresentam um “ciclo” de sinalizações por um tempo mais limitado. É possível interromper o ciclo
de apresentação de ambas as categorias. A luz avisadora no quadro de instrumentos permanece acesa enquanto não for
eliminada a causa da avaria.
LUZES AVISADORAS NO QUADRO DE INSTRUMENTOS
Luzes avisadoras de cor vermelha
Luz avisadora O que significa?
vermelhaLÍQUIDO DOS TRAVÕES INSUFICIENTE/TRAVÃO DE MÃO ENGATADO
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido dos travões no depósito desce abaixo do nível mínimo, devido a
uma possível perda de líquido pelo circuito. Em algumas versões, é apresentada uma mensagem e um símbolo no
visor. Restabelecer o nível do líquido dos travões e, de seguida, certificar-se de que a luz avisadora se apaga. Se a luz
avisadora permanecer acesa, dirigir-se à Rede de Assistência Fiat.
Travão de mão engatado
A luz avisadora (ou o símbolo no display) acende-se com o travão de mão engatado. Se o veículo estiver em
movimento, surge também um aviso sonoro associado. Desengatar o travão de mão e, de seguida, certificar-se de
que a luz avisadora se apaga. Se a luz avisadora permanecer acesa, dirigir-se à Rede de Assistência Fiat.
ATENÇÃO Se a luz avisadora acender durante a marcha, certificar-se de que o travão de mão não está engatado.
47

Luz avisadora O que significa?
vermelha

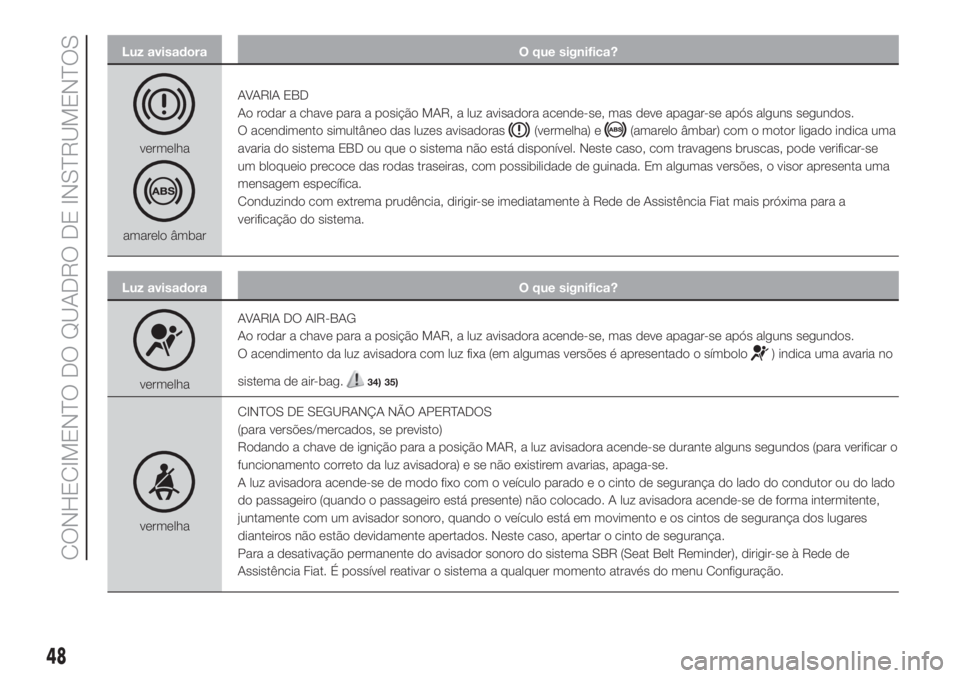

amarelo âmbarAVARIA EBD
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
O acendimento simultâneo das luzes avisadoras
(vermelha) e(amarelo âmbar) com o motor ligado indica uma
avaria do sistema EBD ou que o sistema não está disponível. Neste caso, com travagens bruscas, pode verificar-se
um bloqueio precoce das rodas traseiras, com possibilidade de guinada. Em algumas versões, o visor apresenta uma
mensagem específica.
Conduzindo com extrema prudência, dirigir-se imediatamente à Rede de Assistência Fiat mais próxima para a
verificação do sistema.
Luz avisadora O que significa?
vermelhaAVARIA DO AIR-BAG
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
O acendimento da luz avisadora com luz fixa (em algumas versões é apresentado o símbolo
) indica uma avaria no
sistema de air-bag.
34) 35)
vermelhaCINTOS DE SEGURANÇA NÃO APERTADOS
(para versões/mercados, se previsto)
Rodando a chave de ignição para a posição MAR, a luz avisadora acende-se durante alguns segundos (para verificar o
funcionamento correto da luz avisadora) e se não existirem avarias, apaga-se.
A luz avisadora acende-se de modo fixo com o veículo parado e o cinto de segurança do lado do condutor ou do lado
do passageiro (quando o passageiro está presente) não colocado. A luz avisadora acende-se de forma intermitente,
juntamente com um avisador sonoro, quando o veículo está em movimento e os cintos de segurança dos lugares
dianteiros não estão devidamente apertados. Neste caso, apertar o cinto de segurança.
Para a desativação permanente do avisador sonoro do sistema SBR (Seat Belt Reminder), dirigir-se à Rede de
Assistência Fiat. É possível reativar o sistema a qualquer momento através do menu Configuração.
48
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

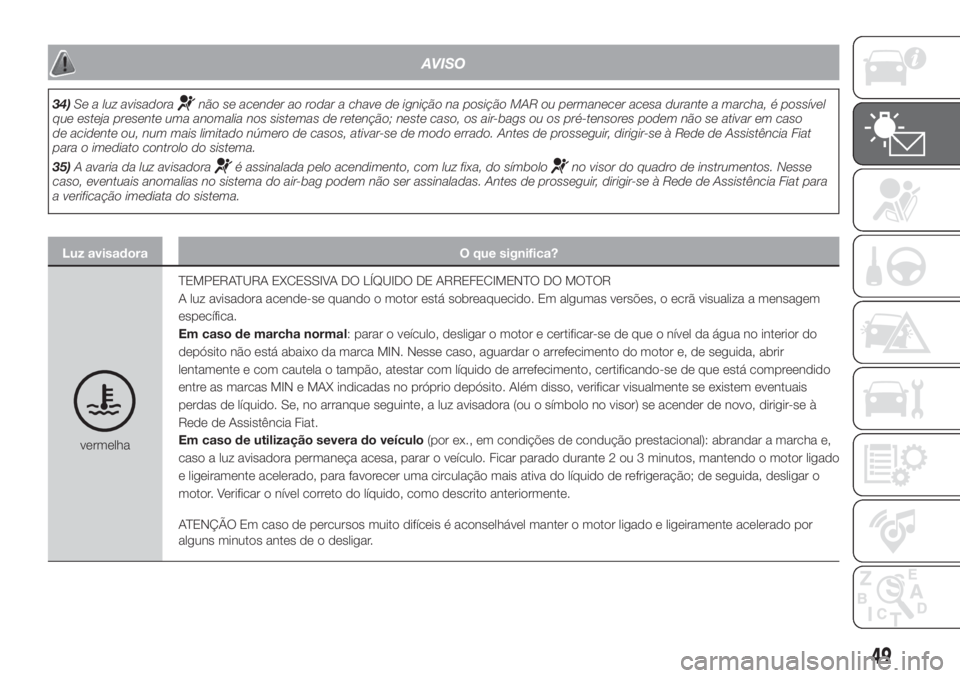

AVISO
34)Se a luz avisadoranão se acender ao rodar a chave de ignição na posição MAR ou permanecer acesa durante a marcha, é possível
que esteja presente uma anomalia nos sistemas de retenção; neste caso, os air-bags ou os pré-tensores podem não se ativar em caso
de acidente ou, num mais limitado número de casos, ativar-se de modo errado. Antes de prosseguir, dirigir-se à Rede de Assistência Fiat
para o imediato controlo do sistema.
35)A avaria da luz avisadora
é assinalada pelo acendimento, com luz fixa, do símbolono visor do quadro de instrumentos. Nesse
caso, eventuais anomalias no sistema do air-bag podem não ser assinaladas. Antes de prosseguir, dirigir-se à Rede de Assistência Fiat para
a verificação imediata do sistema.
Luz avisadora O que significa?
vermelhaTEMPERATURA EXCESSIVA DO LÍQUIDO DE ARREFECIMENTO DO MOTOR
A luz avisadora acende-se quando o motor está sobreaquecido. Em algumas versões, o ecrã visualiza a mensagem
específica.
Em caso de marcha normal: parar o veículo, desligar o motor e certificar-se de que o nível da água no interior do
depósito não está abaixo da marca MIN. Nesse caso, aguardar o arrefecimento do motor e, de seguida, abrir
lentamente e com cautela o tampão, atestar com líquido de arrefecimento, certificando-se de que está compreendido
entre as marcas MIN e MAX indicadas no próprio depósito. Além disso, verificar visualmente se existem eventuais
perdas de líquido. Se, no arranque seguinte, a luz avisadora (ou o símbolo no visor) se acender de novo, dirigir-se à
Rede de Assistência Fiat.
Em caso de utilização severa do veículo(por ex., em condições de condução prestacional): abrandar a marcha e,
caso a luz avisadora permaneça acesa, parar o veículo. Ficar parado durante 2 ou 3 minutos, mantendo o motor ligado
e ligeiramente acelerado, para favorecer uma circulação mais ativa do líquido de refrigeração; de seguida, desligar o
motor. Verificar o nível correto do líquido, como descrito anteriormente.
ATENÇÃO Em caso de percursos muito difíceis é aconselhável manter o motor ligado e ligeiramente acelerado por
alguns minutos antes de o desligar.
49

Luz avisadora O que significa?

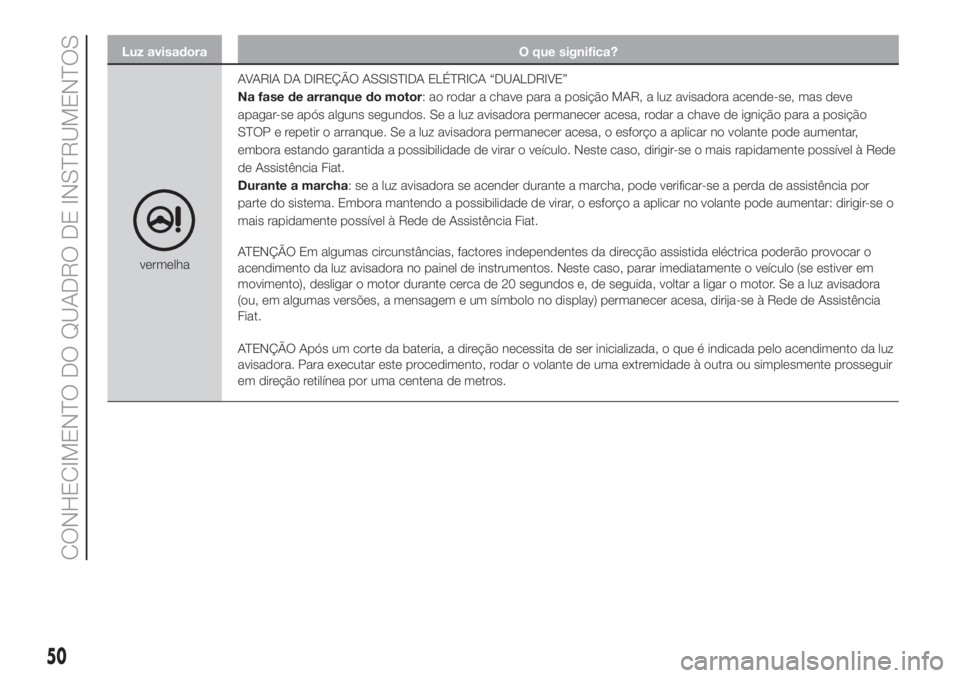

vermelhaAVARIA DA DIREÇÃO ASSISTIDA ELÉTRICA “DUALDRIVE”
Na fase de arranque do motor: ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve
apagar-se após alguns segundos. Se a luz avisadora permanecer acesa, rodar a chave de ignição para a posição
STOP e repetir o arranque. Se a luz avisadora permanecer acesa, o esforço a aplicar no volante pode aumentar,
embora estando garantida a possibilidade de virar o veículo. Neste caso, dirigir-se o mais rapidamente possível à Rede
de Assistência Fiat.
Durante a marcha: se a luz avisadora se acender durante a marcha, pode verificar-se a perda de assistência por
parte do sistema. Embora mantendo a possibilidade de virar, o esforço a aplicar no volante pode aumentar: dirigir-se o
mais rapidamente possível à Rede de Assistência Fiat.
ATENÇÃO Em algumas circunstâncias, factores independentes da direcção assistida eléctrica poderão provocar o
acendimento da luz avisadora no painel de instrumentos. Neste caso, parar imediatamente o veículo (se estiver em
movimento), desligar o motor durante cerca de 20 segundos e, de seguida, voltar a ligar o motor. Se a luz avisadora
(ou, em algumas versões, a mensagem e um símbolo no display) permanecer acesa, dirija-se à Rede de Assistência
Fiat.
ATENÇÃO Após um corte da bateria, a direção necessita de ser inicializada, o que é indicada pelo acendimento da luz
avisadora. Para executar este procedimento, rodar o volante de uma extremidade à outra ou simplesmente prosseguir
em direção retilínea por uma centena de metros.
50
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

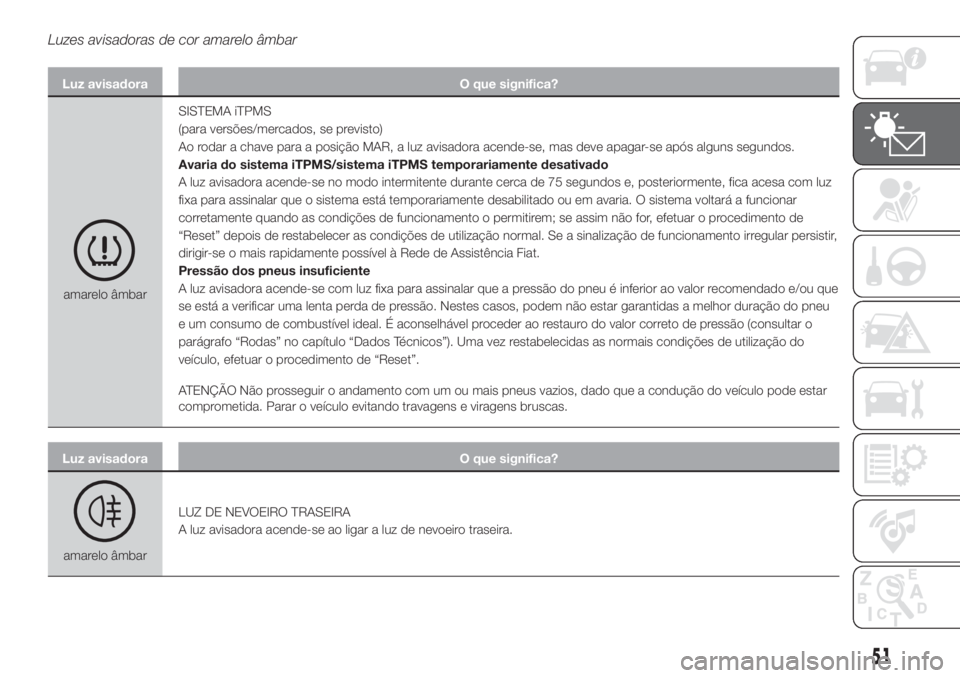

Luzes avisadoras de cor amarelo âmbar
Luz avisadora O que significa?
amarelo âmbarSISTEMA iTPMS
(para versões/mercados, se previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
Avaria do sistema iTPMS/sistema iTPMS temporariamente desativado
A luz avisadora acende-se no modo intermitente durante cerca de 75 segundos e, posteriormente, fica acesa com luz
fixa para assinalar que o sistema está temporariamente desabilitado ou em avaria. O sistema voltará a funcionar
corretamente quando as condições de funcionamento o permitirem; se assim não for, efetuar o procedimento de
“Reset” depois de restabelecer as condições de utilização normal. Se a sinalização de funcionamento irregular persistir,
dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
Pressão dos pneus insuficiente
A luz avisadora acende-se com luz fixa para assinalar que a pressão do pneu é inferior ao valor recomendado e/ou que
se está a verificar uma lenta perda de pressão. Nestes casos, podem não estar garantidas a melhor duração do pneu
e um consumo de combustível ideal. É aconselhável proceder ao restauro do valor correto de pressão (consultar o
parágrafo “Rodas” no capítulo “Dados Técnicos”). Uma vez restabelecidas as normais condições de utilização do
veículo, efetuar o procedimento de “Reset”.
ATENÇÃO Não prosseguir o andamento com um ou mais pneus vazios, dado que a condução do veículo pode estar
comprometida. Parar o veículo evitando travagens e viragens bruscas.
Luz avisadora O que significa?
amarelo âmbarLUZ DE NEVOEIRO TRASEIRA
A luz avisadora acende-se ao ligar a luz de nevoeiro traseira.
51

Luz avisadora O que significa?

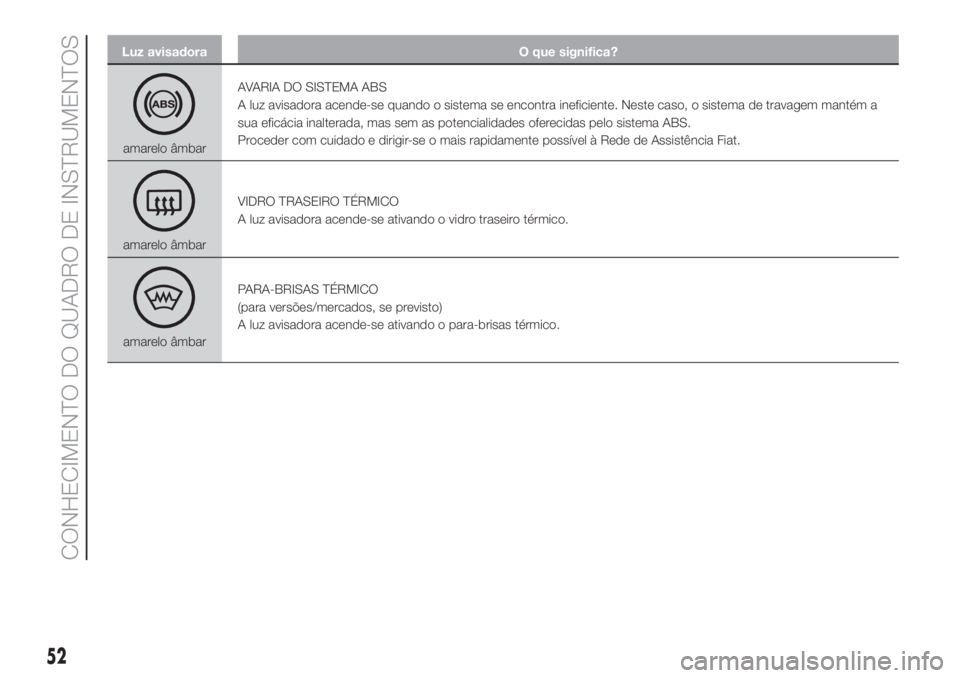

amarelo âmbarAVARIA DO SISTEMA ABS
A luz avisadora acende-se quando o sistema se encontra ineficiente. Neste caso, o sistema de travagem mantém a
sua eficácia inalterada, mas sem as potencialidades oferecidas pelo sistema ABS.
Proceder com cuidado e dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
amarelo âmbarVIDRO TRASEIRO TÉRMICO
A luz avisadora acende-se ativando o vidro traseiro térmico.
amarelo âmbarPARA-BRISAS TÉRMICO
(para versões/mercados, se previsto)
A luz avisadora acende-se ativando o para-brisas térmico.
52
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luz avisadora O que significa?

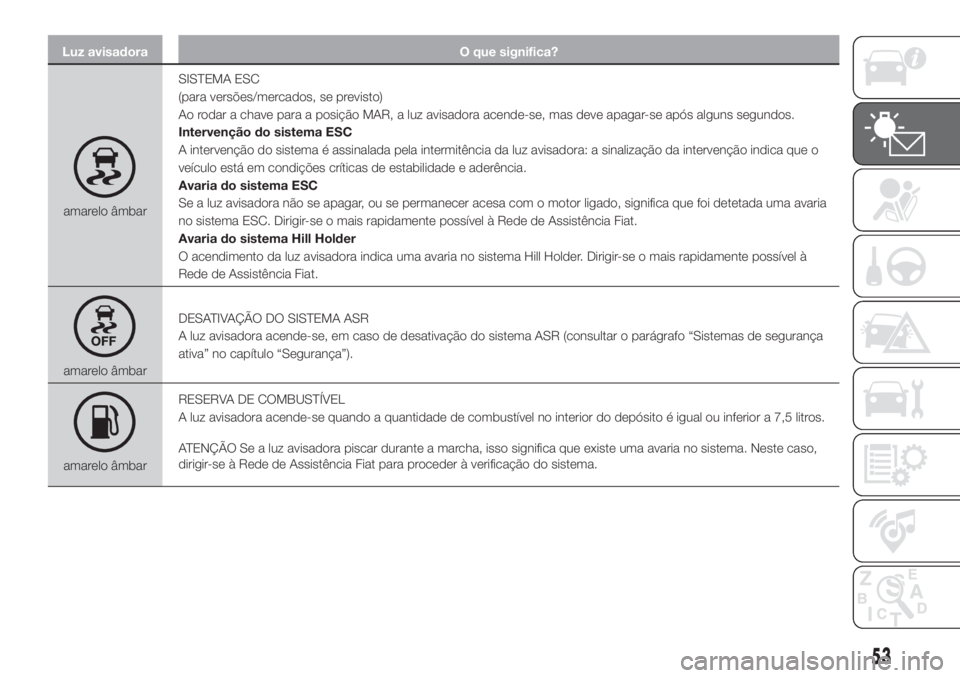

amarelo âmbarSISTEMA ESC
(para versões/mercados, se previsto)
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
Intervenção do sistema ESC
A intervenção do sistema é assinalada pela intermitência da luz avisadora: a sinalização da intervenção indica que o
veículo está em condições críticas de estabilidade e aderência.
Avaria do sistema ESC
Se a luz avisadora não se apagar, ou se permanecer acesa com o motor ligado, significa que foi detetada uma avaria
no sistema ESC. Dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
Avaria do sistema Hill Holder
O acendimento da luz avisadora indica uma avaria no sistema Hill Holder. Dirigir-se o mais rapidamente possível à
Rede de Assistência Fiat.
amarelo âmbarDESATIVAÇÃO DO SISTEMA ASR
A luz avisadora acende-se, em caso de desativação do sistema ASR (consultar o parágrafo “Sistemas de segurança
ativa” no capítulo “Segurança”).
amarelo âmbarRESERVA DE COMBUSTÍVEL
A luz avisadora acende-se quando a quantidade de combustível no interior do depósito é igual ou inferior a 7,5 litros.
ATENÇÃO Se a luz avisadora piscar durante a marcha, isso significa que existe uma avaria no sistema. Neste caso,
dirigir-se à Rede de Assistência Fiat para proceder à verificação do sistema.
53

Luz avisadora O que significa?

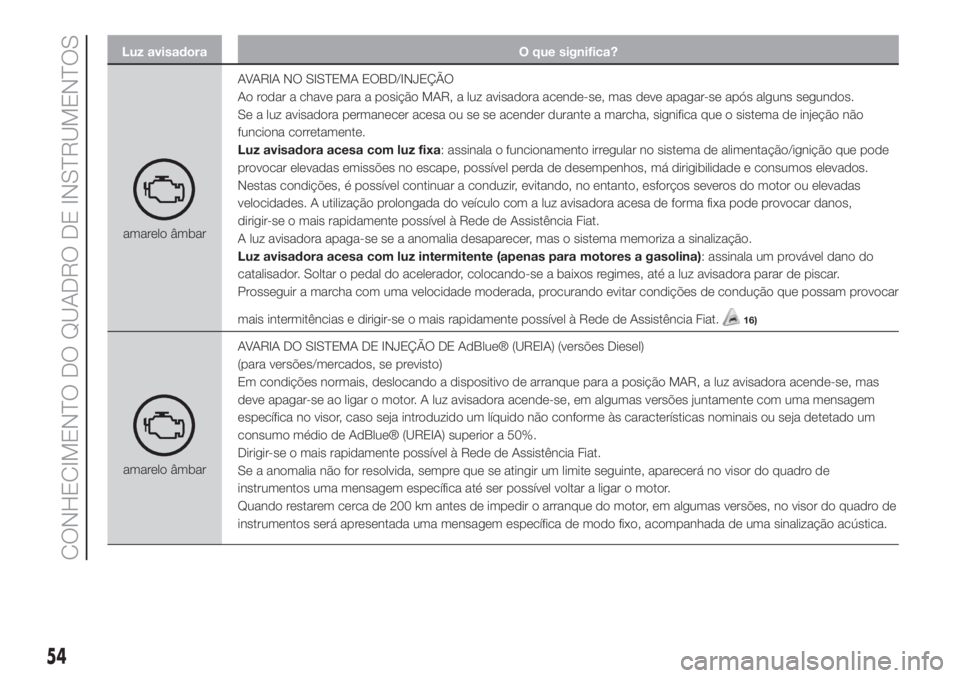

amarelo âmbarAVARIA NO SISTEMA EOBD/INJEÇÃO
Ao rodar a chave para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após alguns segundos.
Se a luz avisadora permanecer acesa ou se se acender durante a marcha, significa que o sistema de injeção não
funciona corretamente.
Luz avisadora acesa com luz fixa: assinala o funcionamento irregular no sistema de alimentação/ignição que pode
provocar elevadas emissões no escape, possível perda de desempenhos, má dirigibilidade e consumos elevados.
Nestas condições, é possível continuar a conduzir, evitando, no entanto, esforços severos do motor ou elevadas
velocidades. A utilização prolongada do veículo com a luz avisadora acesa de forma fixa pode provocar danos,
dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
A luz avisadora apaga-se se a anomalia desaparecer, mas o sistema memoriza a sinalização.
Luz avisadora acesa com luz intermitente (apenas para motores a gasolina): assinala um provável dano do
catalisador. Soltar o pedal do acelerador, colocando-se a baixos regimes, até a luz avisadora parar de piscar.
Prosseguir a marcha com uma velocidade moderada, procurando evitar condições de condução que possam provocar
mais intermitências e dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
16)
amarelo âmbarAVARIA DO SISTEMA DE INJEÇÃO DE AdBlue® (UREIA) (versões Diesel)
(para versões/mercados, se previsto)
Em condições normais, deslocando a dispositivo de arranque para a posição MAR, a luz avisadora acende-se, mas
deve apagar-se ao ligar o motor. A luz avisadora acende-se, em algumas versões juntamente com uma mensagem
específica no visor, caso seja introduzido um líquido não conforme às características nominais ou seja detetado um
consumo médio de AdBlue® (UREIA) superior a 50%.
Dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
Se a anomalia não for resolvida, sempre que se atingir um limite seguinte, aparecerá no visor do quadro de
instrumentos uma mensagem específica até ser possível voltar a ligar o motor.
Quando restarem cerca de 200 km antes de impedir o arranque do motor, em algumas versões, no visor do quadro de
instrumentos será apresentada uma mensagem específica de modo fixo, acompanhada de uma sinalização acústica.
54
