Page 89 of 260

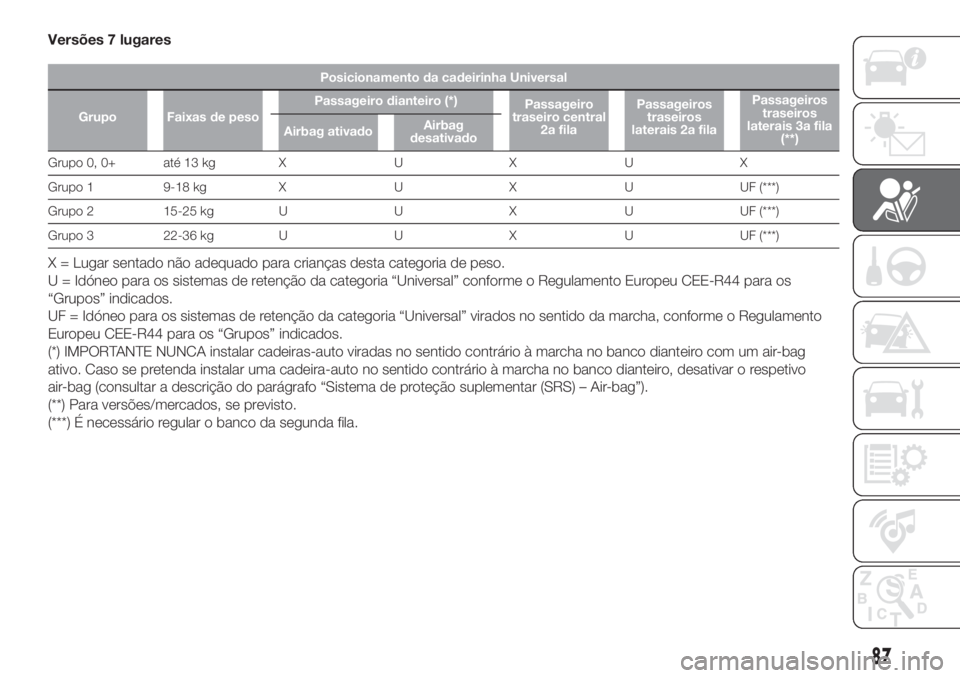

Versões 7 lugares
Posicionamento da cadeirinha Universal
Grupo Faixas de pesoPassageiro dianteiro (*)
Passageiro
traseiro central
2a filaPassageiros
traseiros
laterais 2a filaPassageiros
traseiros
laterais 3a fila
(**) Airbag ativadoAirbag
desativado
Grupo 0, 0+ até 13 kg X U X U X
Grupo 1 9-18 kg X U X U UF (***)
Grupo 2 15-25 kg U U X U UF (***)
Grupo 3 22-36 kg U U X U UF (***)
X = Lugar sentado não adequado para crianças desta categoria de peso.
U = Idóneo para os sistemas de retenção da categoria “Universal” conforme o Regulamento Europeu CEE-R44 para os
“Grupos” indicados.
UF = Idóneo para os sistemas de retenção da categoria “Universal” virados no sentido da marcha, conforme o Regulamento
Europeu CEE-R44 para os “Grupos” indicados.
(*) IMPORTANTE NUNCA instalar cadeiras-auto viradas no sentido contrário à marcha no banco dianteiro com um air-bag
ativo. Caso se pretenda instalar uma cadeira-auto no sentido contrário à marcha no banco dianteiro, desativar o respetivo
air-bag (consultar a descrição do parágrafo “Sistema de proteção suplementar (SRS) – Air-bag”).
(**) Para versões/mercados, se previsto.
(***) É necessário regular o banco da segunda fila.
87
Page 90 of 260

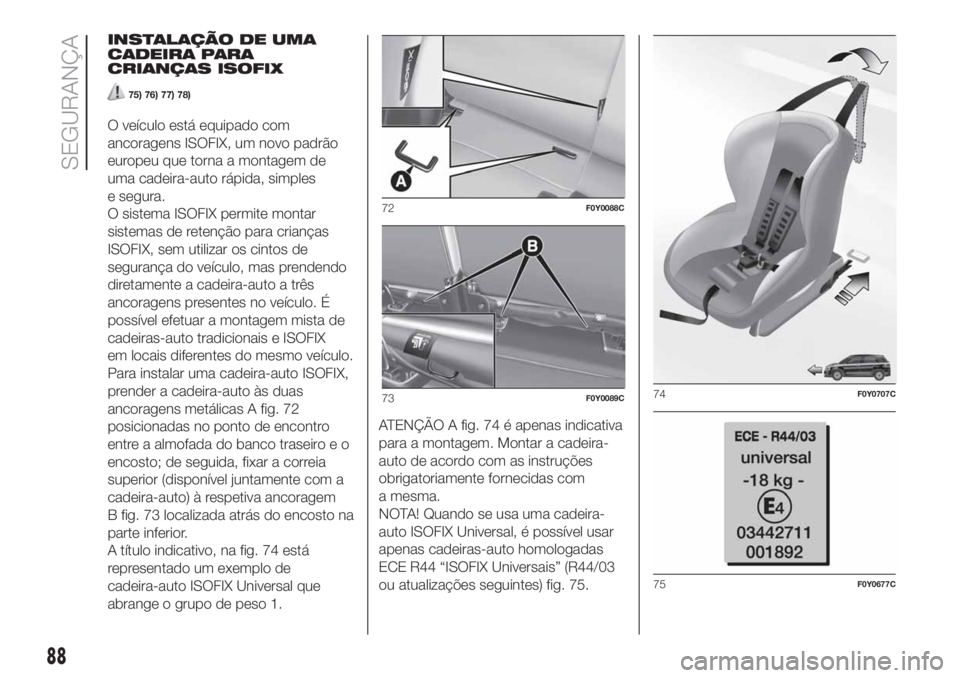

INSTALAÇÃO DE UMA
CADEIRA PARA
CRIANÇAS ISOFIX
75) 76) 77) 78)
O veículo está equipado com
ancoragens ISOFIX, um novo padrão
europeu que torna a montagem de
uma cadeira-auto rápida, simples
e segura.
O sistema ISOFIX permite montar
sistemas de retenção para crianças
ISOFIX, sem utilizar os cintos de
segurança do veículo, mas prendendo
diretamente a cadeira-auto a três
ancoragens presentes no veículo. É
possível efetuar a montagem mista de
cadeiras-auto tradicionais e ISOFIX
em locais diferentes do mesmo veículo.
Para instalar uma cadeira-auto ISOFIX,
prender a cadeira-auto às duas
ancoragens metálicas A fig. 72
posicionadas no ponto de encontro
entre a almofada do banco traseiro e o
encosto; de seguida, fixar a correia
superior (disponível juntamente com a
cadeira-auto) à respetiva ancoragem
B fig. 73 localizada atrás do encosto na
parte inferior.
A título indicativo, na fig. 74 está
representado um exemplo de
cadeira-auto ISOFIX Universal que
abrange o grupo de peso 1.ATENÇÃO A fig. 74 é apenas indicativa
para a montagem. Montar a cadeira-
auto de acordo com as instruções
obrigatoriamente fornecidas com
a mesma.
NOTA! Quando se usa uma cadeira-
auto ISOFIX Universal, é possível usar
apenas cadeiras-auto homologadas
ECE R44 “ISOFIX Universais” (R44/03
ou atualizações seguintes) fig. 75.
72F0Y0088C
73F0Y0089C74F0Y0707C
75F0Y0677C
88
SEGURANÇA
Page 91 of 260

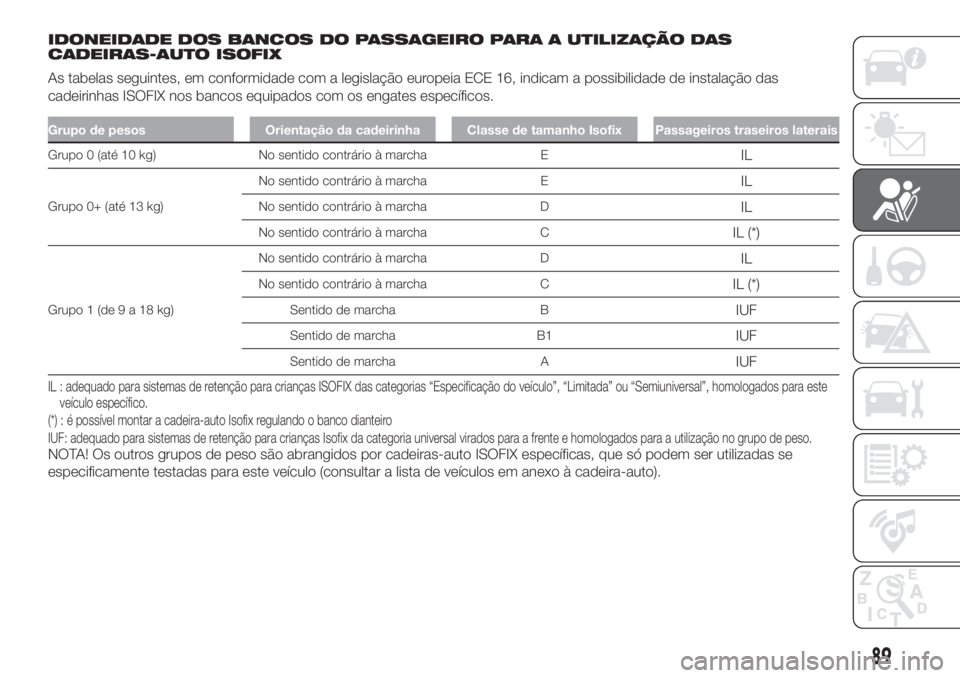

IDONEIDADE DOS BANCOS DO PASSAGEIRO PARA A UTILIZAÇÃO DAS
CADEIRAS-AUTO ISOFIX
As tabelas seguintes, em conformidade com a legislação europeia ECE 16, indicam a possibilidade de instalação das
cadeirinhas ISOFIX nos bancos equipados com os engates específicos.
Grupo de pesos Orientação da cadeirinha Classe de tamanho Isofix Passageiros traseiros laterais
Grupo 0 (até 10 kg) No sentido contrário à marcha EIL
Grupo 0+ (até 13 kg)No sentido contrário à marcha E
IL
No sentido contrário à marcha DIL
No sentido contrário à marcha CIL (*)
Grupo 1 (de9a18kg)No sentido contrário à marcha D
IL
No sentido contrário à marcha CIL (*)
Sentido de marcha BIUF
Sentido de marcha B1IUF
Sentido de marcha AIUF
IL : adequado para sistemas de retenção para crianças ISOFIX das categorias “Especificação do veículo”, “Limitada” ou “Semiuniversal”, homologados para este
veículo específico.
(*) : é possível montar a cadeira-auto Isofix regulando o banco dianteiro
IUF: adequado para sistemas de retenção para crianças Isofix da categoria universal virados para a frente e homologados para a utilização no grupo de peso.
NOTA! Os outros grupos de peso são abrangidos por cadeiras-auto ISOFIX específicas, que só podem ser utilizadas se
especificamente testadas para este veículo (consultar a lista de veículos em anexo à cadeira-auto).
89
Page 92 of 260

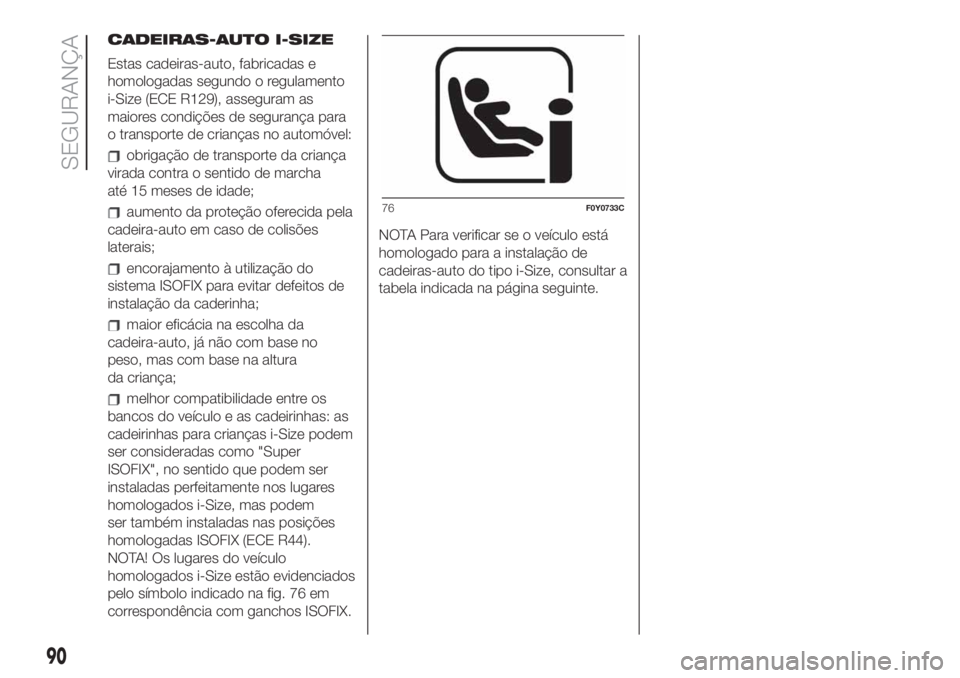

CADEIRAS-AUTO I-SIZE
Estas cadeiras-auto, fabricadas e
homologadas segundo o regulamento
i-Size (ECE R129), asseguram as
maiores condições de segurança para
o transporte de crianças no automóvel:
obrigação de transporte da criança
virada contra o sentido de marcha
até 15 meses de idade;
aumento da proteção oferecida pela
cadeira-auto em caso de colisões
laterais;
encorajamento à utilização do
sistema ISOFIX para evitar defeitos de
instalação da caderinha;
maior eficácia na escolha da
cadeira-auto, já não com base no
peso, mas com base na altura
da criança;
melhor compatibilidade entre os
bancos do veículo e as cadeirinhas: as
cadeirinhas para crianças i-Size podem
ser consideradas como "Super
ISOFIX", no sentido que podem ser
instaladas perfeitamente nos lugares
homologados i-Size, mas podem
ser também instaladas nas posições
homologadas ISOFIX (ECE R44).
NOTA! Os lugares do veículo
homologados i-Size estão evidenciados
pelo símbolo indicado na fig. 76 em
correspondência com ganchos ISOFIX.NOTA Para verificar se o veículo está
homologado para a instalação de
cadeiras-auto do tipo i-Size, consultar a
tabela indicada na página seguinte.
76F0Y0733C
90
SEGURANÇA
Page 93 of 260

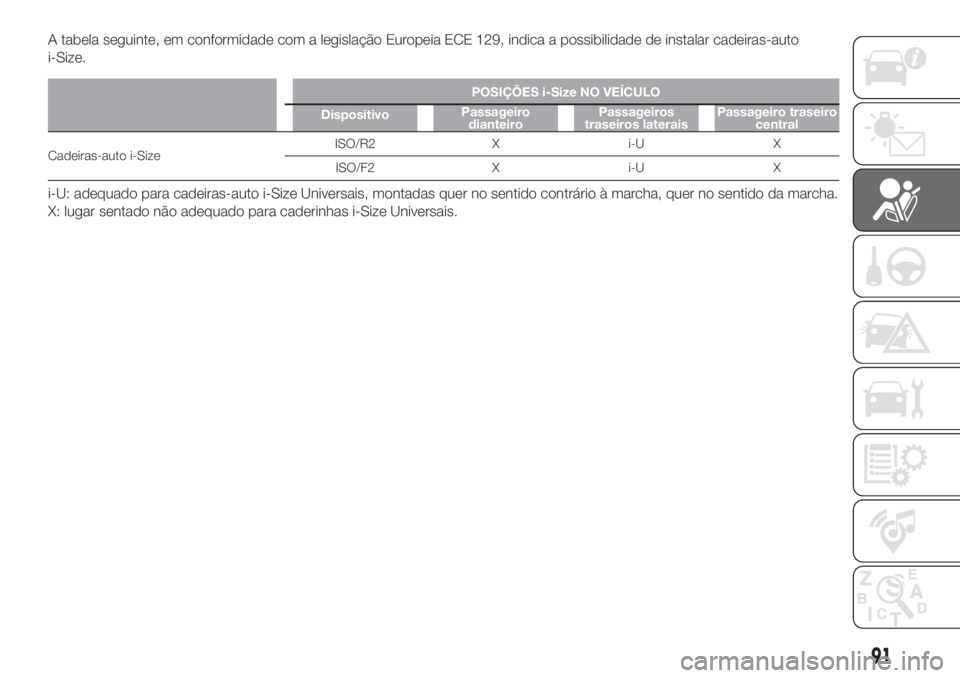

A tabela seguinte, em conformidade com a legislação Europeia ECE 129, indica a possibilidade de instalar cadeiras-auto
i-Size.
POSIÇÕES i-Size NO VEÍCULO
DispositivoPassageiro
dianteiroPassageiros
traseiros lateraisPassageiro traseiro
central
Cadeiras-auto i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: adequado para cadeiras-auto i-Size Universais, montadas quer no sentido contrário à marcha, quer no sentido da marcha.
X: lugar sentado não adequado para caderinhas i-Size Universais.
91
Page 94 of 260
CADEIRINHAS RECOMENDADAS PELA FCA PARA O SEU 500L
A Lineaccessori MOPAR
®propõe uma gama completa de cadeiras-auto a fixar com o cinto de segurança de três pontos ou
com os engates ISOFIX.
Grupo de pesos Cadeirinha para criançasTipo de cadeirinha para
criançasInstalação da cadeirinha para
crianças
Grupo 0+:
do nascimento até
13 kg
de 40 cm a 80 cm
BeSafe iZi Go Modular
Código de referência Fiat:
71808564
Cadeira-auto Universal/i-Size.
Instala-se no sentido contrário à
marcha utilizando apenas os cintos de
segurança do veículo, ou a respetiva
base i-Size (vendida em separado) e as
ancoragens ISOFIX do veículo.
Deve ser instalada nos lugares
traseiros externos. ++
BeSafe iZi Modular i-Size
Base
Código de referência Fiat:
71808566
92
SEGURANÇA
Page 95 of 260

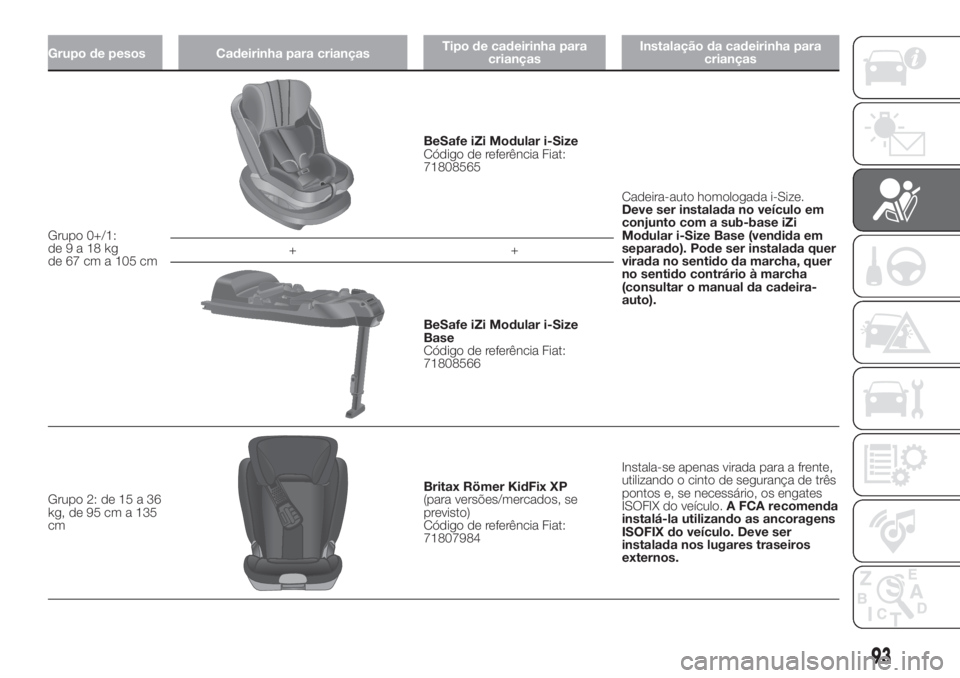

Grupo de pesos Cadeirinha para criançasTipo de cadeirinha para
criançasInstalação da cadeirinha para
crianças
Grupo 0+/1:
de9a18kg
de 67 cm a 105 cm
BeSafe iZi Modular i-Size
Código de referência Fiat:
71808565
Cadeira-auto homologada i-Size.
Deve ser instalada no veículo em
conjunto com a sub-base iZi
Modular i-Size Base (vendida em
separado). Pode ser instalada quer
virada no sentido da marcha, quer
no sentido contrário à marcha
(consultar o manual da cadeira-
auto). ++
BeSafe iZi Modular i-Size
Base
Código de referência Fiat:
71808566
Grupo 2: de 15 a 36
kg, de 95 cm a 135
cm
Britax Römer KidFix XP
(para versões/mercados, se
previsto)
Código de referência Fiat:
71807984Instala-se apenas virada para a frente,
utilizando o cinto de segurança de três
pontos e, se necessário, os engates
ISOFIX do veículo.A FCA recomenda
instalá-la utilizando as ancoragens
ISOFIX do veículo. Deve ser
instalada nos lugares traseiros
externos.
93
Page 96 of 260
Grupo de pesos Cadeirinha para criançasTipo de cadeirinha para
criançasInstalação da cadeirinha para
crianças
Grupo 3: de 22 a 36
kg, de 136 cm a
150 cmBritax Römer KidFix XP
(para versões/mercados, se
previsto)
Código de referência Fiat:
71807984Instala-se apenas virada para a frente,
utilizando o cinto de segurança de três
pontos e, se necessário, os engates
ISOFIX do veículo.A FCA recomenda
instalá-la utilizando as ancoragens
ISOFIX do veículo. Deve ser
instalada nos lugares traseiros
externos.
ATENÇÃO A FCA recomenda a instalação da cadeirinha para crianças de acordo com as instruções obrigatoriamente
fornecidas com a mesma.
