desengatar a lâmpada e substituí-la;
remontar o grupo lâmpada/
casquilho D rodando-o para a direita;
voltar a ligar o conector elétrico C;
voltar a montar a portinhola,
certificando-se do bloqueio correto;
apertar o parafuso B de fixação.
Versões 500L WAGON
Para substituir a lâmpada, proceder do
seguinte modo:
abrir a bagageira, remover a
moldura de acabamento, desapertar os
quatro parafusos de fixação A fig. 142
e remover o grupo ótico B;
desligar o conector elétrico e rodar o
casquilho C fig. 143 para a esquerda;
extrair a lâmpada D do casquilho
e substituí-la;
remontar a nova lâmpada no
casquilho, certificando-se de que fica
corretamente bloqueada;
remontar o casquilho C na estrutura
transparente rodando-o para a direita
e voltar a ligar o conector elétrico;
remontar corretamente o grupo
ótico B fig. 142 apertando os quatro
parafusos de fixação A, de seguida,
fechar a bagageira.LUZES DO 3° STOP
São de LED. Estão situadas na porta
da bagageira. Para a substituição,
dirigir-se à Rede de Assistência Fiat.
LUZES DA MATRÍCULA
Para substituir as lâmpadas, proceder
do seguinte modo:
remover a tampa transparente A fig.
144;
substituir a lâmpada B fig. 145,
desprendendo-a dos contactos
laterais;
inserir a nova lâmpada,
certificando-se de que está
corretamente bloqueada entre os
contactos e, por fim, remontar a tampa
transparente A fig. 144.
141F0Y0635C142F0Y0032C
143F0Y0029C144F0Y0030C
143

AVISO
126)Antes de proceder à substituição da
lâmpada, aguardar que as condutas de
escape arrefeçam: PERIGO DE
QUEIMADURAS!
127)Modificações ou reparações do
sistema elétrico executadas de modo
incorreto e sem considerar as
características técnicas do sistema, podem
causar anomalias de funcionamento com
riscos de incêndio.
128)As lâmpadas de halogéneo contêm
gás sob pressão; em caso de rutura, é
possível a projeção de fragmentos de
vidro.
129)Efetuar a operação de substituição
das lâmpadas apenas com o motor parado
e numa posição que não constitua perigo
para o trânsito e permita a sua substituição
em segurança (consultar o parágrafo “Em
estacionamento”). Certificar-se ainda de
que o motor está frio, para evitar o perigo
de queimaduras.
AVISO
53)As lâmpadas de halogéneo devem ser
manuseadas tocando exclusivamente na
parte metálica. Se o bolbo transparente
entrar em contacto com os dedos, isto
reduz a intensidade da luz emitida e pode
também prejudicar a duração da lâmpada.
Em caso de contacto acidental, esfregar
a lâmpada com um pano com álcool e
deixar secar.
54)Aconselha-se, se possível, que a
substituição das lâmpadas seja feita na
Rede de Assistência Fiat. O correcto
funcionamento e orientação das luzes
externas são requisitos essenciais para a
segurança de marcha e para não
desrespeitar a legislação.
SUBSTITUIÇÃO DOS
FUSÍVEIS
130) 131) 132) 133) 134) 135)55)
ACESSO AOS FUSÍVEIS
Os fusíveis estão agrupados em três
centralinas localizadas no vão do
motor, por baixo do painel de
instrumentos e no interior da bagageira.
CENTRALINA DO VÃO DO
MOTOR
Para aceder aos fusíveis, desapertar os
dois parafusos A fig. 146 e retirar a
tampa B operando no sentido indicado
pela seta.
145F0Y0031C
146F0Y0071C
144
EM EMERGÊNCIA

ATENÇÃO Antes de remover a tampa B
fig. 146, premir e rodar lentamente
para a esquerda os dois parafusos A
(de baioneta) utilizando a chave de
fendas de corte fornecida até ao seu
desbloqueio, evidenciado pela elevação
da cabeça dos parafusos.
Depois de ter substituído um fusível,
certificar-se de ter fechado bem a
tampa B da centralina de fusíveis.
A centralina fig. 147 está situada ao
lado da bateria.
147F0Y0072C
145

CENTRALINA DO PAINEL DE INSTRUMENTOS

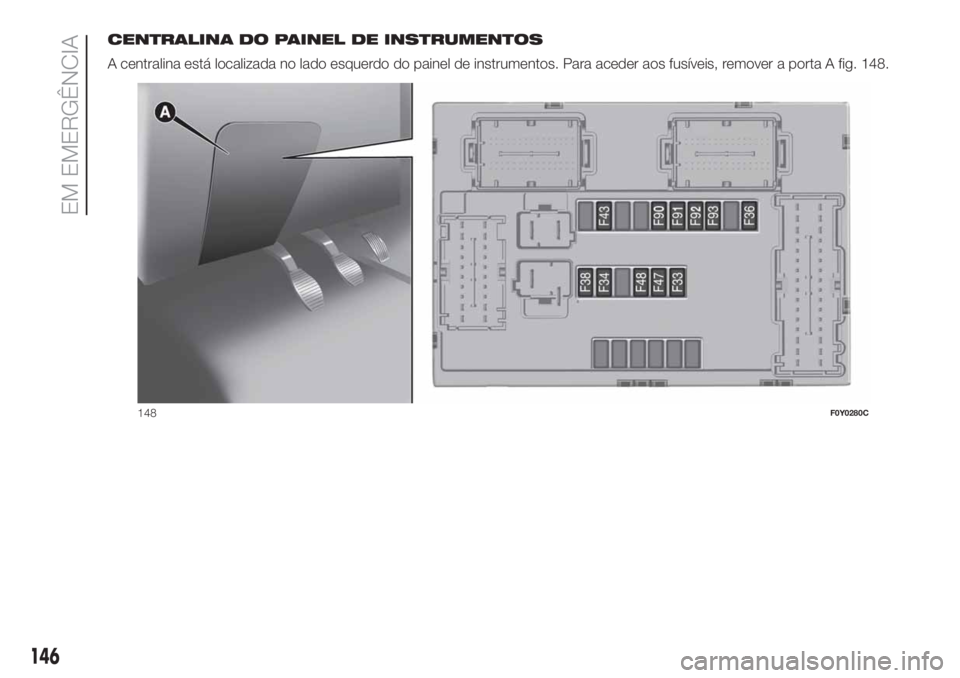

A centralina está localizada no lado esquerdo do painel de instrumentos. Para aceder aos fusíveis, remover a porta A fig. 148.
148F0Y0280C
146
EM EMERGÊNCIA

CENTRALINA DA BAGAGEIRA

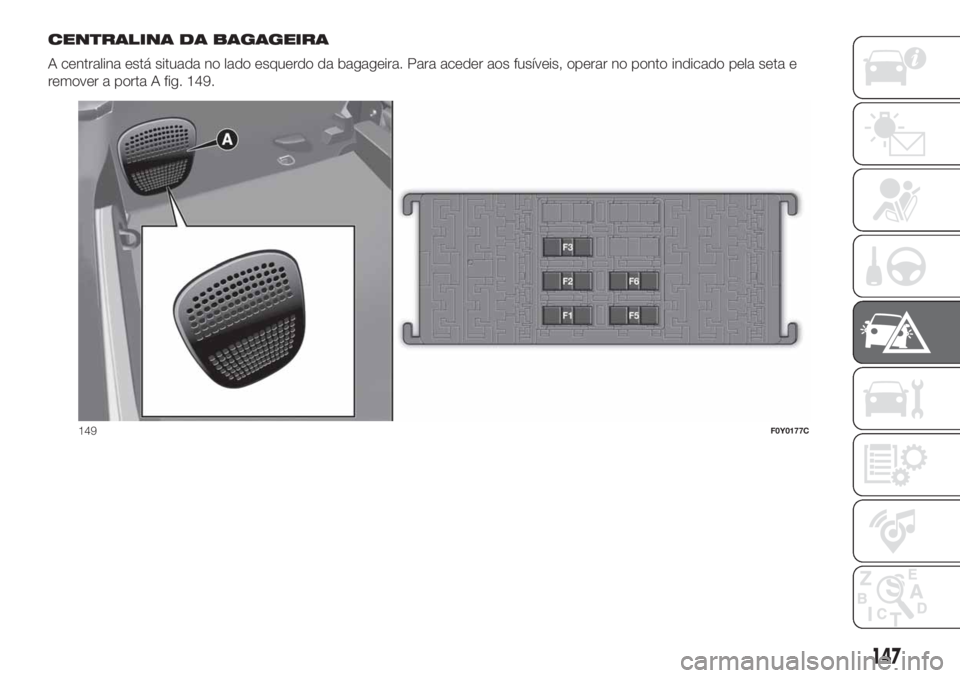

A centralina está situada no lado esquerdo da bagageira. Para aceder aos fusíveis, operar no ponto indicado pela seta e
remover a porta A fig. 149.
149F0Y0177C
147

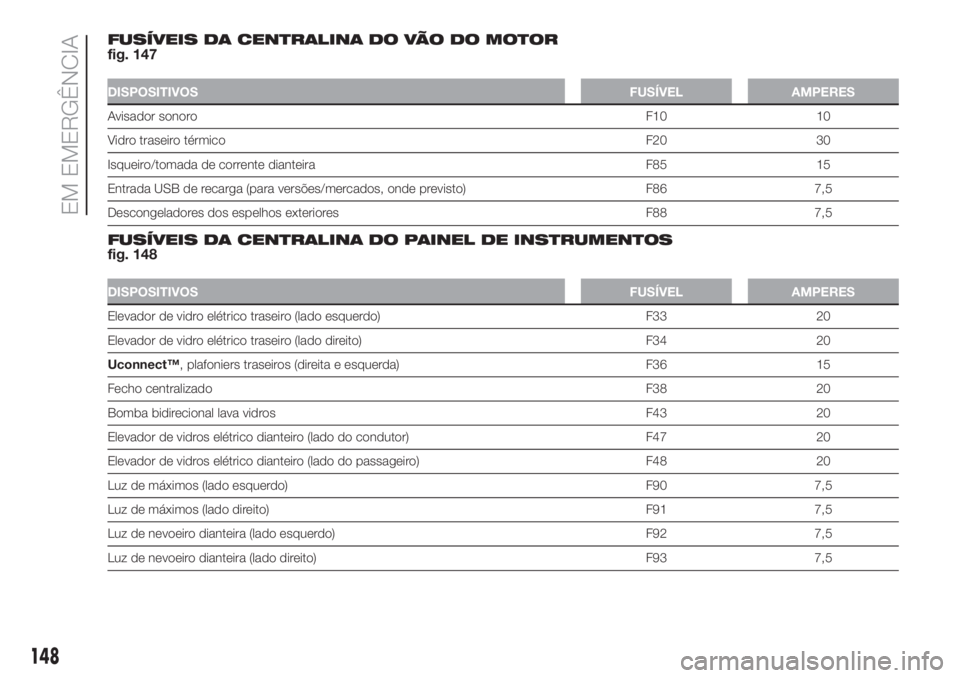

FUSÍVEIS DA CENTRALINA DO VÃO DO MOTOR
fig. 147
DISPOSITIVOSFUSÍVEL AMPERES
Avisador sonoroF10 10
Vidro traseiro térmicoF20 30
Isqueiro/tomada de corrente dianteira F85 15
Entrada USB de recarga (para versões/mercados, onde previsto) F86 7,5
Descongeladores dos espelhos exteriores F88 7,5
FUSÍVEIS DA CENTRALINA DO PAINEL DE INSTRUMENTOS
fig. 148
DISPOSITIVOSFUSÍVEL AMPERES
Elevador de vidro elétrico traseiro (lado esquerdo) F33 20
Elevador de vidro elétrico traseiro (lado direito) F34 20
Uconnect™, plafoniers traseiros (direita e esquerda) F36 15
Fecho centralizadoF38 20
Bomba bidirecional lava vidros F43 20
Elevador de vidros elétrico dianteiro (lado do condutor) F47 20
Elevador de vidros elétrico dianteiro (lado do passageiro) F48 20
Luz de máximos (lado esquerdo) F90 7,5
Luz de máximos (lado direito) F91 7,5
Luz de nevoeiro dianteira (lado esquerdo) F92 7,5
Luz de nevoeiro dianteira (lado direito) F93 7,5
148
EM EMERGÊNCIA

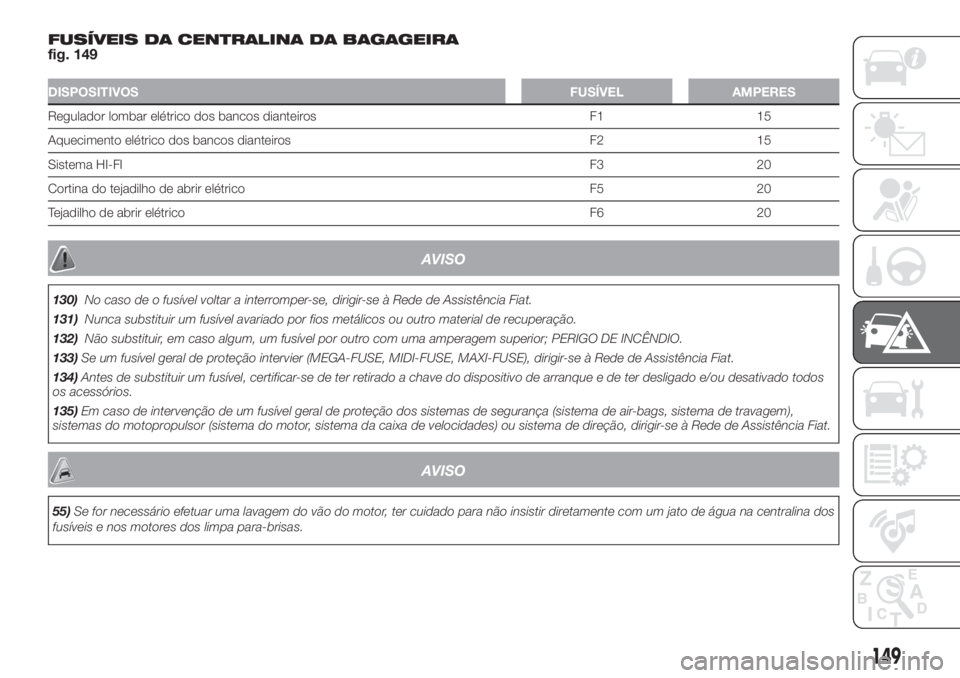

FUSÍVEIS DA CENTRALINA DA BAGAGEIRA
fig. 149
DISPOSITIVOSFUSÍVEL AMPERES
Regulador lombar elétrico dos bancos dianteiros F1 15
Aquecimento elétrico dos bancos dianteiros F2 15
Sistema HI-FIF3 20
Cortina do tejadilho de abrir elétrico F5 20
Tejadilho de abrir elétrico F6 20
AVISO
130)No caso de o fusível voltar a interromper-se, dirigir-se à Rede de Assistência Fiat.
131)Nunca substituir um fusível avariado por fios metálicos ou outro material de recuperação.
132)Não substituir, em caso algum, um fusível por outro com uma amperagem superior; PERIGO DE INCÊNDIO.
133)Se um fusível geral de proteção intervier (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), dirigir-se à Rede de Assistência Fiat.
134)Antes de substituir um fusível, certificar-se de ter retirado a chave do dispositivo de arranque e de ter desligado e/ou desativado todos
os acessórios.
135)Em caso de intervenção de um fusível geral de proteção dos sistemas de segurança (sistema de air-bags, sistema de travagem),
sistemas do motopropulsor (sistema do motor, sistema da caixa de velocidades) ou sistema de direção, dirigir-se à Rede de Assistência Fiat.
AVISO
55)Se for necessário efetuar uma lavagem do vão do motor, ter cuidado para não insistir diretamente com um jato de água na centralina dos
fusíveis e nos motores dos limpa para-brisas.
149

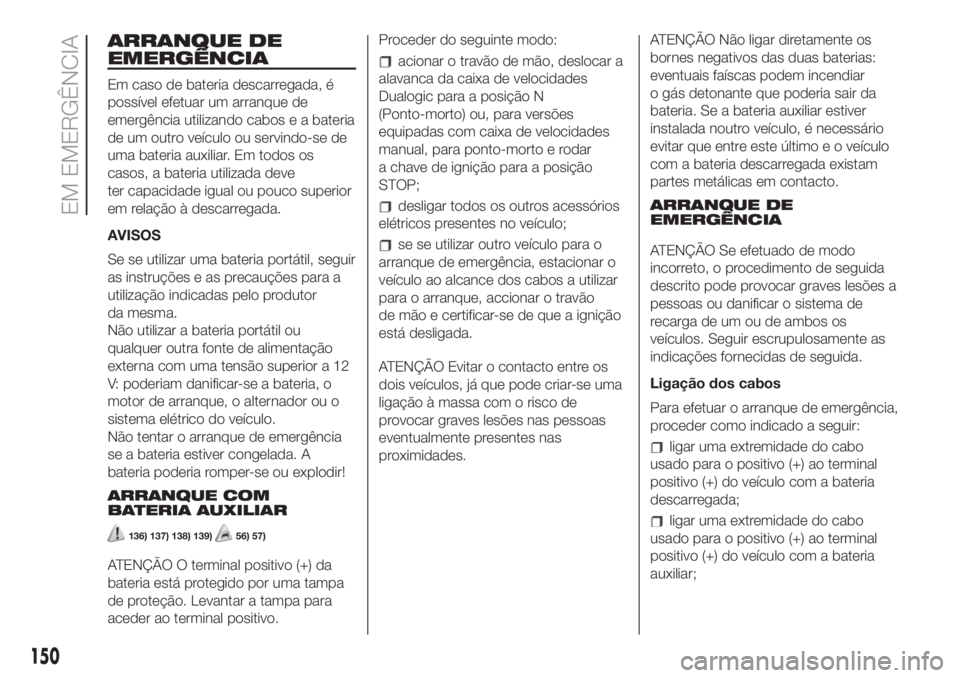

ARRANQUE DE
EMERGÊNCIA
Em caso de bateria descarregada, é
possível efetuar um arranque de
emergência utilizando cabos e a bateria
de um outro veículo ou servindo-se de
uma bateria auxiliar. Em todos os
casos, a bateria utilizada deve
ter capacidade igual ou pouco superior
em relação à descarregada.
AVISOS
Se se utilizar uma bateria portátil, seguir
as instruções e as precauções para a
utilização indicadas pelo produtor
da mesma.
Não utilizar a bateria portátil ou
qualquer outra fonte de alimentação
externa com uma tensão superior a 12
V: poderiam danificar-se a bateria, o
motor de arranque, o alternador ou o
sistema elétrico do veículo.
Não tentar o arranque de emergência
se a bateria estiver congelada. A
bateria poderia romper-se ou explodir!
ARRANQUE COM
BATERIA AUXILIAR
136) 137) 138) 139)56) 57)
ATENÇÃO O terminal positivo (+) da
bateria está protegido por uma tampa
de proteção. Levantar a tampa para
aceder ao terminal positivo.Proceder do seguinte modo:
acionar o travão de mão, deslocar a
alavanca da caixa de velocidades
Dualogic para a posição N
(Ponto-morto) ou, para versões
equipadas com caixa de velocidades
manual, para ponto-morto e rodar
a chave de ignição para a posição
STOP;
desligar todos os outros acessórios
elétricos presentes no veículo;
se se utilizar outro veículo para o
arranque de emergência, estacionar o
veículo ao alcance dos cabos a utilizar
para o arranque, accionar o travão
de mão e certificar-se de que a ignição
está desligada.
ATENÇÃO Evitar o contacto entre os
dois veículos, já que pode criar-se uma
ligação à massa com o risco de
provocar graves lesões nas pessoas
eventualmente presentes nas
proximidades.ATENÇÃO Não ligar diretamente os
bornes negativos das duas baterias:
eventuais faíscas podem incendiar
o gás detonante que poderia sair da
bateria. Se a bateria auxiliar estiver
instalada noutro veículo, é necessário
evitar que entre este último e o veículo
com a bateria descarregada existam
partes metálicas em contacto.
ARRANQUE DE
EMERGÊNCIA
ATENÇÃO Se efetuado de modo
incorreto, o procedimento de seguida
descrito pode provocar graves lesões a
pessoas ou danificar o sistema de
recarga de um ou de ambos os
veículos. Seguir escrupulosamente as
indicações fornecidas de seguida.
Ligação dos cabos
Para efetuar o arranque de emergência,
proceder como indicado a seguir:
ligar uma extremidade do cabo
usado para o positivo (+) ao terminal
positivo (+) do veículo com a bateria
descarregada;
ligar uma extremidade do cabo
usado para o positivo (+) ao terminal
positivo (+) do veículo com a bateria
auxiliar;
150
EM EMERGÊNCIA
