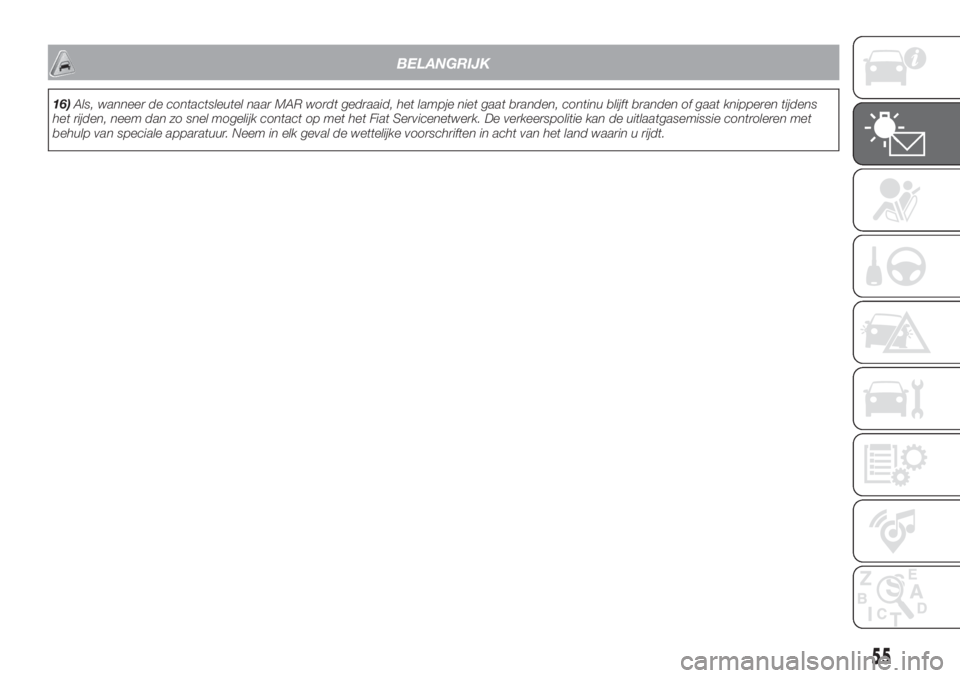

BELANGRIJK
16)Als, wanneer de contactsleutel naar MAR wordt gedraaid, het lampje niet gaat branden, continu blijft branden of gaat knipperen tijdens
het rijden, neem dan zo snel mogelijk contact op met het Fiat Servicenetwerk. De verkeerspolitie kan de uitlaatgasemissie controleren met
behulp van speciale apparatuur. Neem in elk geval de wettelijke voorschriften in acht van het land waarin u rijdt.
55

Waarschuwingslampje Wat het betekent
geelUITSCHAKELING VAN CITY BRAKE CONTROL - "Collision Mitigation"-SYSTEEM
(voor bepaalde versies/markten)
Het lampje gaat branden als het City Brake Control - "Collision Mitigation"-systeem wordt uitgeschakeld
door de bestuurder of automatisch wordt uitgeschakeld als gevolg van een tijdelijke storing in het systeem.
Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
geelVOORGLOEIBOUGIES (Dieselversies)
Dit lampje gaat branden wanneer de contactsleutel in de stand MAR wordt gedraaid. Het lampje dooft
zodra de voorgloeibougies de van tevoren ingestelde temperatuur hebben bereikt. De motor kan worden
gestart zodra het lampje gedoofd is.
BELANGRIJK Bij gemiddelde of hoge omgevingstemperaturen blijft het lampje zeer kort bijna
onwaarneembaar branden.
Storing voorgloeisysteem
Het lampje knippert om aan te geven dat er een storing in het voorgloeisysteem is. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk.
geelAANDUIDING LAAG NIVEAU AdBlue® (UREUM) ADDITIEF VOOR DIESELUITSTOOT
(voor bepaalde versies/markten)
Het controlelampje laag niveau AdBlue® (UREUM) vloeistof voor dieseluitstoot
gaat branden als het
niveau van AdBlue® (UREUM) in de auto laag is.
Vul de AdBlue®-tank (UREUM) zo snel mogelijk bij met ten minste 5 liter AdBlue® (UREUM). Wanneer
wordt bijgevuld terwijl het resterende AdBlue®-peil (UREUM) in de tank gelijk was aan nul, moet 2 minuten
gewacht worden alvorens de motor te starten.
56
KENNISMAKING MET HET INSTRUMENTENPANEEL

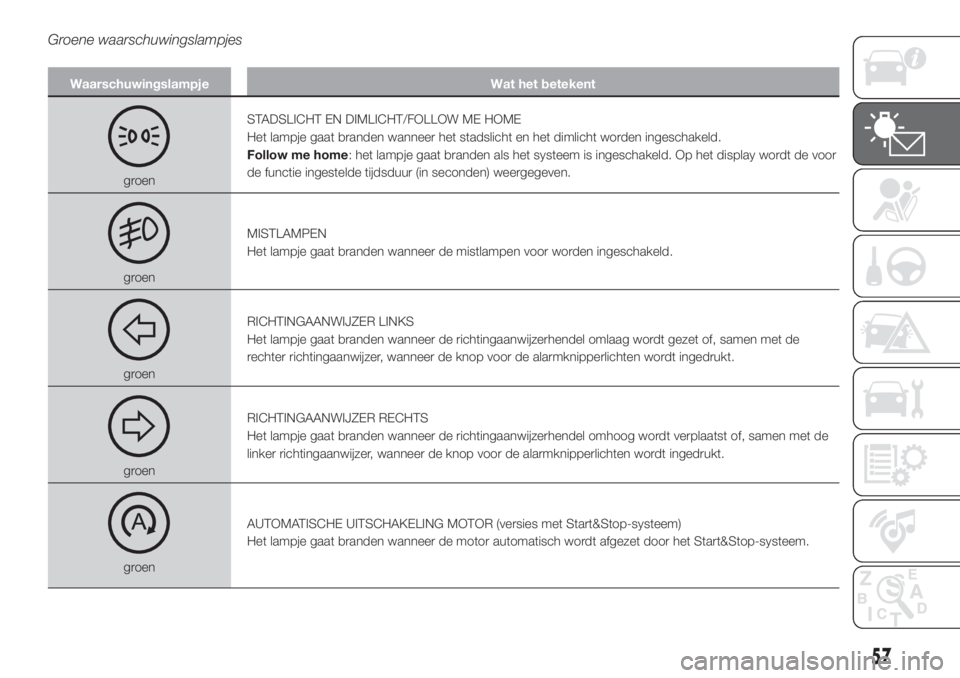

Groene waarschuwingslampjes
Waarschuwingslampje Wat het betekent
groenSTADSLICHT EN DIMLICHT/FOLLOW ME HOME
Het lampje gaat branden wanneer het stadslicht en het dimlicht worden ingeschakeld.
Follow me home: het lampje gaat branden als het systeem is ingeschakeld. Op het display wordt de voor
de functie ingestelde tijdsduur (in seconden) weergegeven.
groenMISTLAMPEN
Het lampje gaat branden wanneer de mistlampen voor worden ingeschakeld.
groenRICHTINGAANWIJZER LINKS
Het lampje gaat branden wanneer de richtingaanwijzerhendel omlaag wordt gezet of, samen met de
rechter richtingaanwijzer, wanneer de knop voor de alarmknipperlichten wordt ingedrukt.
groenRICHTINGAANWIJZER RECHTS
Het lampje gaat branden wanneer de richtingaanwijzerhendel omhoog wordt verplaatst of, samen met de
linker richtingaanwijzer, wanneer de knop voor de alarmknipperlichten wordt ingedrukt.
groenAUTOMATISCHE UITSCHAKELING MOTOR (versies met Start&Stop-systeem)
Het lampje gaat branden wanneer de motor automatisch wordt afgezet door het Start&Stop-systeem.
57

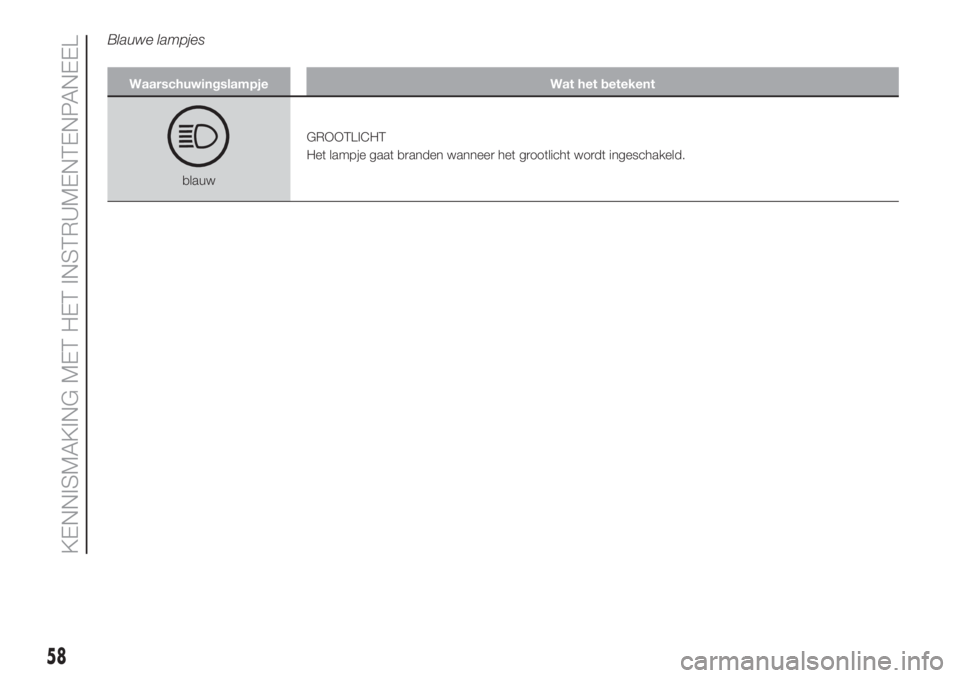

Blauwe lampjes
Waarschuwingslampje Wat het betekent
blauwGROOTLICHT
Het lampje gaat branden wanneer het grootlicht wordt ingeschakeld.
58
KENNISMAKING MET HET INSTRUMENTENPANEEL

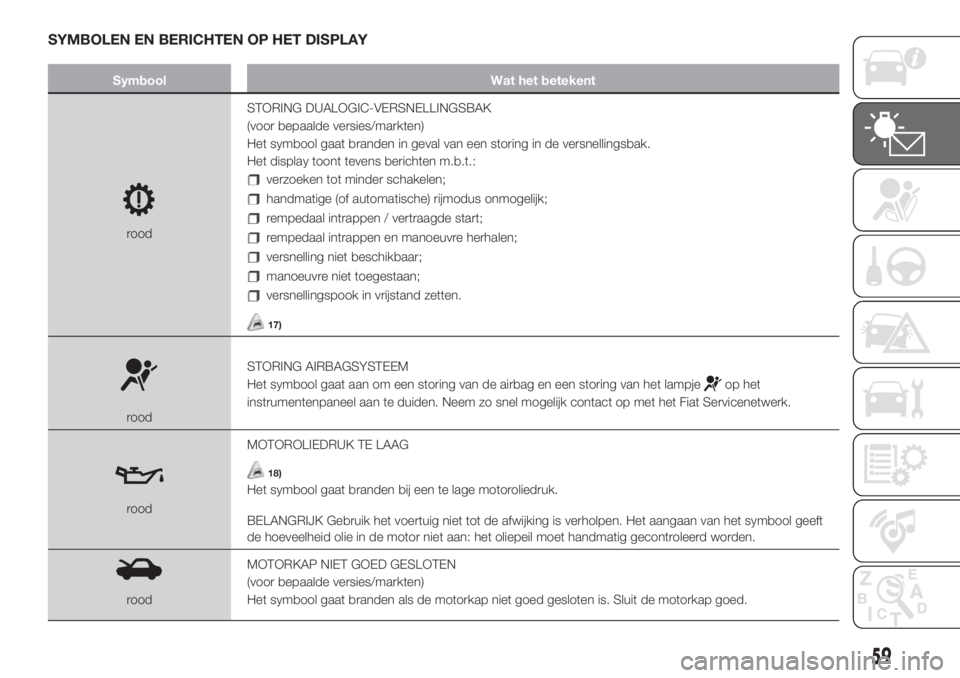

SYMBOLEN EN BERICHTEN OP HET DISPLAY
Symbool Wat het betekent
roodSTORING DUALOGIC-VERSNELLINGSBAK
(voor bepaalde versies/markten)
Het symbool gaat branden in geval van een storing in de versnellingsbak.
Het display toont tevens berichten m.b.t.:
verzoeken tot minder schakelen;
handmatige (of automatische) rijmodus onmogelijk;
rempedaal intrappen / vertraagde start;
rempedaal intrappen en manoeuvre herhalen;
versnelling niet beschikbaar;
manoeuvre niet toegestaan;
versnellingspook in vrijstand zetten.
17)
roodSTORING AIRBAGSYSTEEM
Het symbool gaat aan om een storing van de airbag en een storing van het lampje
op het
instrumentenpaneel aan te duiden. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
roodMOTOROLIEDRUK TE LAAG
18)
Het symbool gaat branden bij een te lage motoroliedruk.
BELANGRIJK Gebruik het voertuig niet tot de afwijking is verholpen. Het aangaan van het symbool geeft
de hoeveelheid olie in de motor niet aan: het oliepeil moet handmatig gecontroleerd worden.
roodMOTORKAP NIET GOED GESLOTEN
(voor bepaalde versies/markten)
Het symbool gaat branden als de motorkap niet goed gesloten is. Sluit de motorkap goed.
59

Symbool Wat het betekent
roodACHTERKLEP NIET GOED GESLOTEN
Het symbool gaat branden als de achterklep niet goed gesloten is. Sluit de achterklep goed.
roodPORTIER OPEN
Het symbool gaat branden als een of meer portieren niet volledig gesloten zijn. Het display toont ook de
omtrek van de auto met het open portier. Bij geopende portieren en als de auto rijdt klinkt er een
geluidssignaal. Sluit de portieren goed.
roodSTORING DYNAMO
Het aangaan van het symbool terwijl de motor loopt komt overeen met een storing van de dynamo. Neem
zo snel mogelijk contact op met het Fiat Servicenetwerk.
witSNELHEIDSLIMIET OVERSCHREDEN
Het (witte) symbool gaat branden wanneer de via het instellingenmenu van het display ingestelde snelheid
(bijv. 110 km/h) wordt overschreden (de onderste waarde wordt afhankelijk van de ingestelde snelheid
bijgewerkt).
BELANGRIJK
17)Door blijven rijden terwijl dit symbool brandt kan leiden tot ernstige schade aan de versnellingsbak, waardoor deze defect raakt. De olie
kan ook oververhit raken: contact met hete motor of componenten op hoge temperatuur van het uitlaatsysteem kunnen leiden tot brand.
18)Als het symbool tijdens het rijden gaat branden, zet dan de motor onmiddellijk af en neem contact op met het Fiat Servicenetwerk.
60
KENNISMAKING MET HET INSTRUMENTENPANEEL

Symbool Wat het betekent
geelSTORING FIAT CODE SYSTEEM
Het symbool gaat branden om een storing van het Fiat CODE-systeem aan te geven.
Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
geelKANS OP GLAD WEGDEK
Het symbool gaat branden wanneer de buitentemperatuur lager dan of gelijk is aan 3°C. In
geval van een storing van de buitentemperatuursensor, worden de cijfers die de waarde
aangeven door streepjes vervangen.
geelSTORING BRANDSTOFNIVEAUSENSOR
Het symbool gaat branden als de brandstofniveausensor een storing heeft. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
geelINWERKINGTREDING BRANDSTOFAFSLUITSYSTEEM
Het symbool gaat branden in geval van de inwerkingtreding van de afsluiter van de
brandstoftoevoer.
Zie, voor de reactivatieprocedure van het brandstofafsluitsysteem, de beschrijving in het
deel "Brandstofafsluitsysteem" in het hoofdstuk "Noodgevallen". Neem contact op met het
Fiat Servicenetwerk als de brandstoftoevoer nog steeds niet hersteld kan worden.
geelSTORING AFSLUITER VAN DE BRANDSTOFTOEVOER
Het symbool gaat branden in geval van een storing van de afsluiter van de
brandstoftoevoer. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
geelOVERVERHITTING KOPPELING DUALOGIC-VERSNELLINGSBAK
(voor bepaalde versies/markten)
Het symbool gaat branden bij oververhitting van de koppeling van de Dualogic-
versnellingsbak na bijzonder zwaar gebruik. Geef in deze situatie niet te veel gas en
beperk het schakelen of parkeer eventueel de auto (door de motor af te zetten) tot de
optimale omstandigheden zijn hersteld.
61

Symbool Wat het betekent
geelCity Brake Control - "Collision Mitigation"-SYSTEEM GEACTIVEERD
(voor bepaalde versies/markten)
Het symbool gaat aan als het City Brake Control - "Collision Mitigation"-systeem is
geactiveerd.
geelSTORING CITY BRAKE CONTROL - "Collision Mitigation"-SYSTEEM
(voor bepaalde versies/markten)
Het symbool gaat aan om een tijdelijke of permanente storing van het City Brake Control -
"Collision Mitigation"-systeem aan te duiden. Neem zo snel mogelijk contact op met het
Fiat Servicenetwerk.
geelMOTOROLIE VERSLECHTERD
(voor bepaalde versies/markten)
Dieselversies: het symbool gaat branden en wordt gedurende durende cycli van 3
minuten weergegeven en met intervallen van 5 seconden tot de olie ververst is. Het
symbool wordt weergegeven tot het probleem is opgelost.
Benzineversies: het symbool wordt weergegeven en verdwijnt nadat de weergavecyclus
is voltooid.
BELANGRIJK Na de eerste melding zal, bij elke start van de motor, het symbool blijven
knipperen zoals hiervoor is beschreven totdat de olie wordt ververst.
Het knipperen van het symbool moet niet als een storing in het voertuig worden
beschouwd, maar wil de bestuurder erop wijzen dat de motorolie moet worden ververst na
een normaal gebruik van het voertuig.
De verslechtering van de motorolie wordt versneld als het voertuig veel gebruikt wordt
voor korte ritten, waardoor de bedrijfstemperatuur van de motor niet bereikt kan worden.
Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
19) 20)
geelSTORING MOTOROLIEDRUKSENSOR
Het symbool gaat branden als de sensor van het motoroliepeil een storing heeft.
62
