maak de elektrische stekker los,

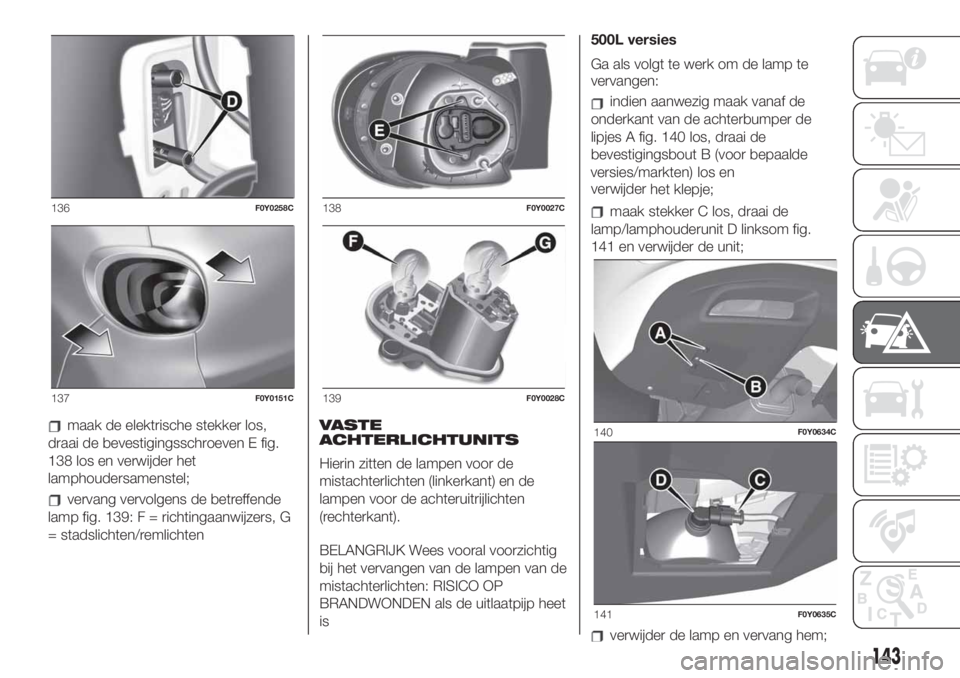

draai de bevestigingsschroeven E fig.
138 los en verwijder het
lamphoudersamenstel;
vervang vervolgens de betreffende
lamp fig. 139: F = richtingaanwijzers, G
= stadslichten/remlichtenVASTE
ACHTERLICHTUNITS
Hierin zitten de lampen voor de
mistachterlichten (linkerkant) en de
lampen voor de achteruitrijlichten
(rechterkant).
BELANGRIJK Wees vooral voorzichtig
bij het vervangen van de lampen van de
mistachterlichten: RISICO OP
BRANDWONDEN als de uitlaatpijp heet
is
500Lversies
Ga
als
volgt
te
werk
om
de
lamp
te

vervangen:
JOEJFO
BBOXF[JH
maak
vanaf
de

onderkant
van
de
achterbumper
de

lipjes
A
fig.
140
los,
draai
de

bevestigingsbout
B

los
en


verwijder

het

klepje;
maak
stekker
C
los,
draai
de

lamp/lamphouderunit
D
linksom
fig.

141
en
verwijder
de
unit;
verwijder de lamp en vervang hem;
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C
140F0Y0634C
141F0Y0635C
143
versies/markten)(voor bepaalde

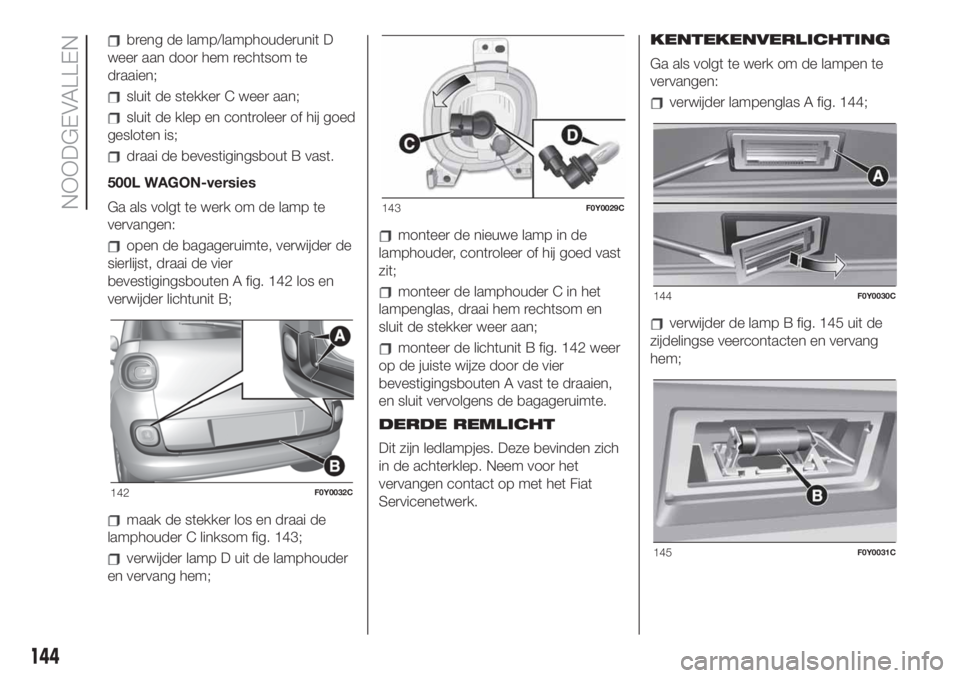

breng de lamp/lamphouderunit D
weer aan door hem rechtsom te
draaien;
sluit de stekker C weer aan;
sluit de klep en controleer of hij goed
gesloten is;
draai de bevestigingsbout B vast.
500L WAGON-versies
Ga als volgt te werk om de lamp te
vervangen:
open de bagageruimte, verwijder de
sierlijst, draai de vier
bevestigingsbouten A fig. 142 los en
verwijder lichtunit B;
maak de stekker los en draai de
lamphouder C linksom fig. 143;
verwijder lamp D uit de lamphouder
en vervang hem;
monteer de nieuwe lamp in de
lamphouder, controleer of hij goed vast
zit;
monteer de lamphouder C in het
lampenglas, draai hem rechtsom en
sluit de stekker weer aan;
monteer de lichtunit B fig. 142 weer
op de juiste wijze door de vier
bevestigingsbouten A vast te draaien,
en sluit vervolgens de bagageruimte.
DERDE REMLICHT
Dit zijn ledlampjes. Deze bevinden zich
in de achterklep. Neem voor het
vervangen contact op met het Fiat
Servicenetwerk.KENTEKENVERLICHTING
Ga als volgt te werk om de lampen te
vervangen:
verwijder lampenglas A fig. 144;
verwijder de lamp B fig. 145 uit de
zijdelingse veercontacten en vervang
hem;
142F0Y0032C
143F0Y0029C
144F0Y0030C
145F0Y0031C
144
NOODGEVALLEN

monteer de nieuwe lamp en zorg
voor een optimale vergrendeling tussen
de veercontacten, en monteer
lampenglas A fig. 144.
BELANGRIJK
126)Wacht tot de uitlaatleidingen zijn
afgekoeld alvorens de lamp te vervangen:
GEVAAR VOOR BRANDWONDEN!
127)Wijzigingen of reparaties aan het
elektrisch systeem die niet correct
zijn uitgevoerd en waarbij geen rekening
wordt gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
128)In halogeenlampen bevindt zich
gas onder druk. Als ze breken, kunnen er
glassplinters wegschieten.
129)Vervang de lampen uitsluitend bij
afgezette motor en na het voertuig
geparkeerd te hebben op een plaats waar
het verkeer niet in gevaar wordt gebracht
en u de lampen veilig kunt vervangen
(zie de paragraaf “Vervangen”). Controleer
ook of de motor koud is, om het risico
op brandwonden te voorkomen.
BELANGRIJK
53)Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken van de
bol met de vingers kan de lichtopbrengst
en de levensduur van de lamp reduceren.
Als de lamp per ongeluk toch wordt
aangeraakt, moet hij worden
schoongewreven met een doekje
bevochtigd met alcohol en laat hem
vervolgens drogen.
54)Laat de lampen bij voorkeur vervangen
door het Fiat Servicenetwerk. De correcte
werking en regeling van de
buitenverlichting is van fundamenteel
belang voor de rijveiligheid en is bovendien
een wettelijke vereiste.
ZEKERINGEN
VERVANGEN

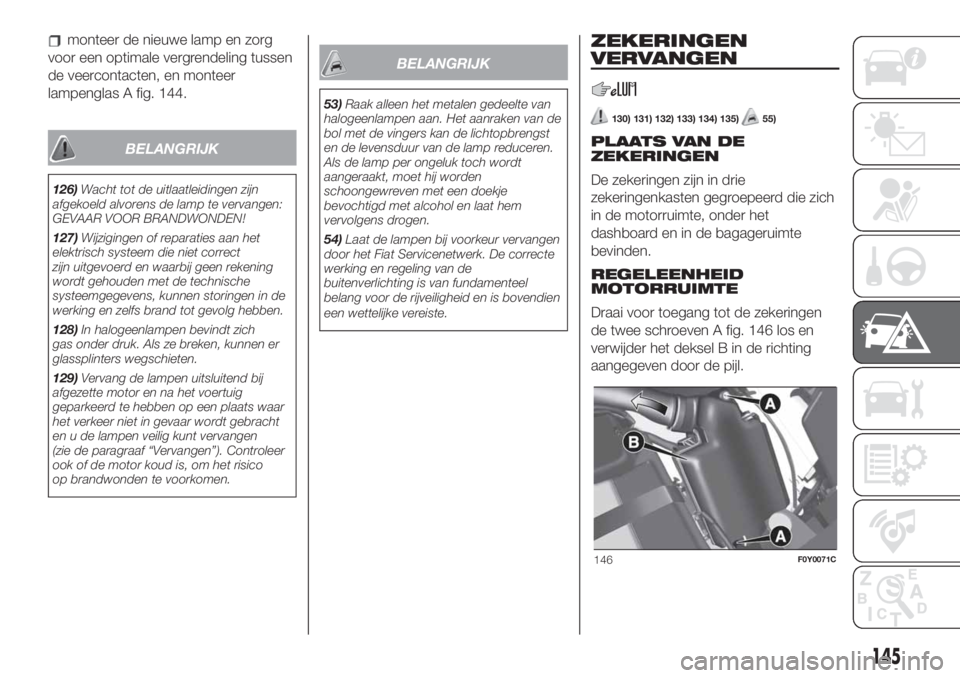

130) 131) 132) 133) 134) 135)55)
PLAATS VAN DE
ZEKERINGEN
De zekeringen zijn in drie
zekeringenkasten gegroepeerd die zich
in de motorruimte, onder het
dashboard en in de bagageruimte
bevinden.
REGELEENHEID
MOTORRUIMTE
Draai voor toegang tot de zekeringen
de twee schroeven A fig. 146 los en
verwijder het deksel B in de richting
aangegeven door de pijl.
146F0Y0071C
145

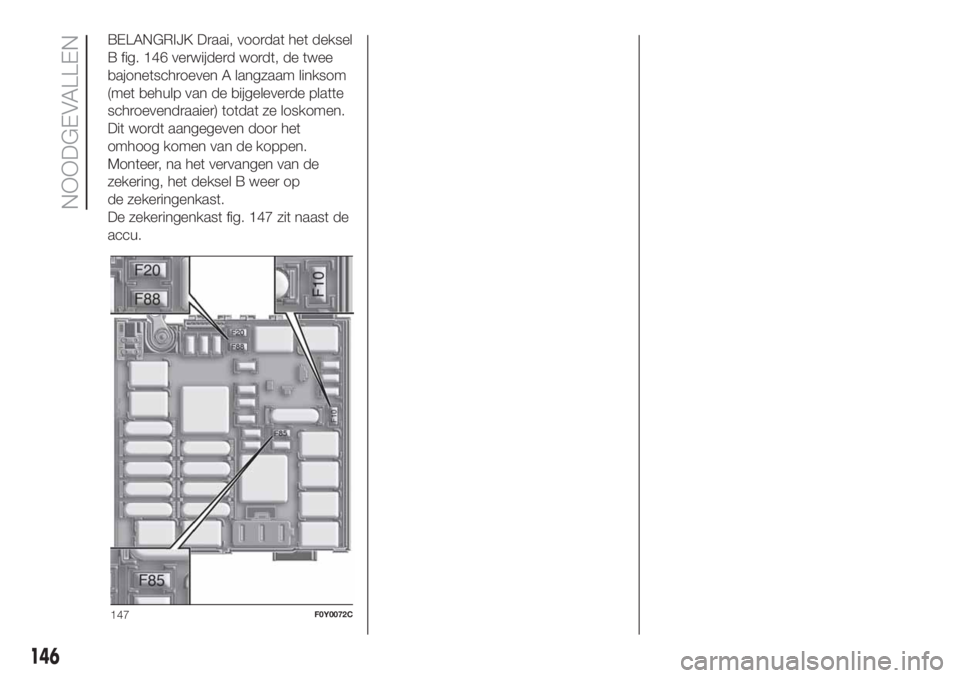

BELANGRIJK Draai, voordat het deksel
B fig. 146 verwijderd wordt, de twee
bajonetschroeven A langzaam linksom
(met behulp van de bijgeleverde platte
schroevendraaier) totdat ze loskomen.
Dit wordt aangegeven door het
omhoog komen van de koppen.
Monteer, na het vervangen van de
zekering, het deksel B weer op
de zekeringenkast.
De zekeringenkast fig. 147 zit naast de
accu.
147F0Y0072C
146
NOODGEVALLEN

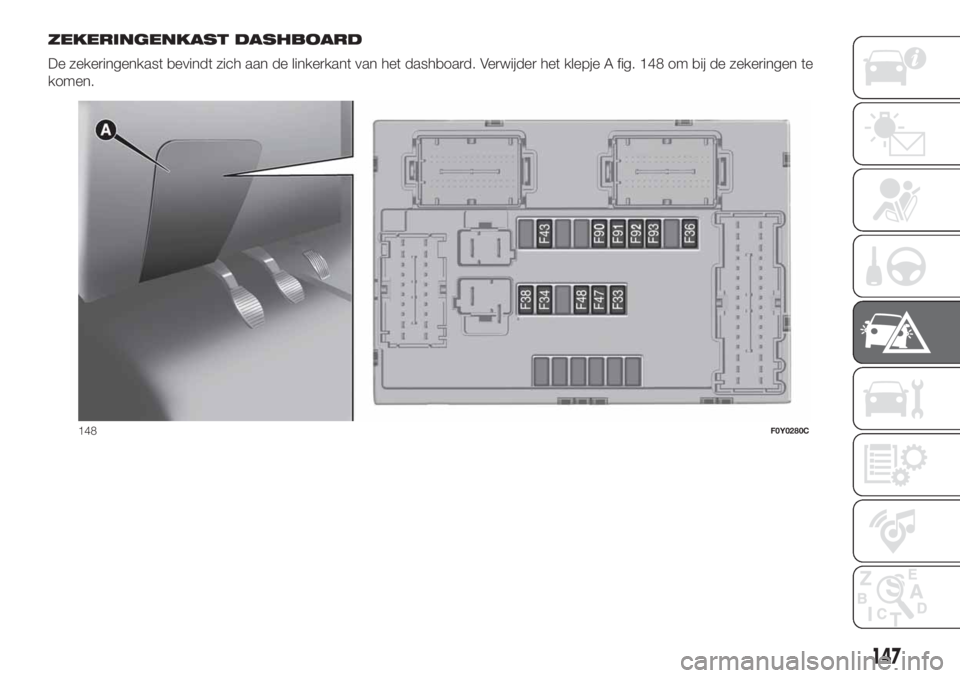

ZEKERINGENKAST DASHBOARD
De zekeringenkast bevindt zich aan de linkerkant van het dashboard. Verwijder het klepje A fig. 148 om bij de zekeringen te
komen.
148F0Y0280C
147

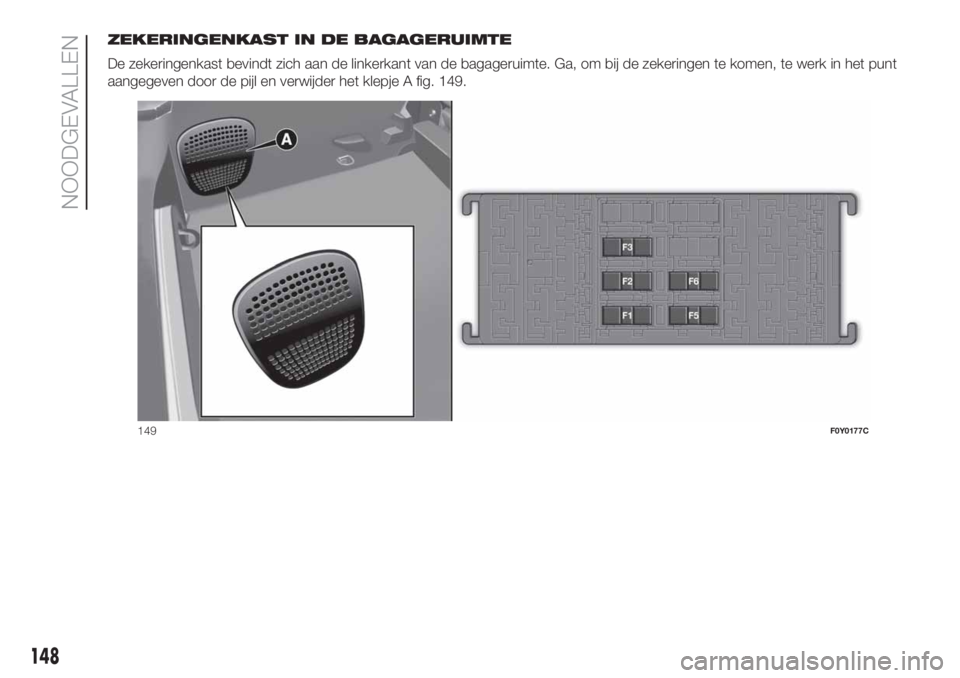

ZEKERINGENKAST IN DE BAGAGERUIMTE
De zekeringenkast bevindt zich aan de linkerkant van de bagageruimte. Ga, om bij de zekeringen te komen, te werk in het punt
aangegeven door de pijl en verwijder het klepje A fig. 149.
149F0Y0177C
148
NOODGEVALLEN

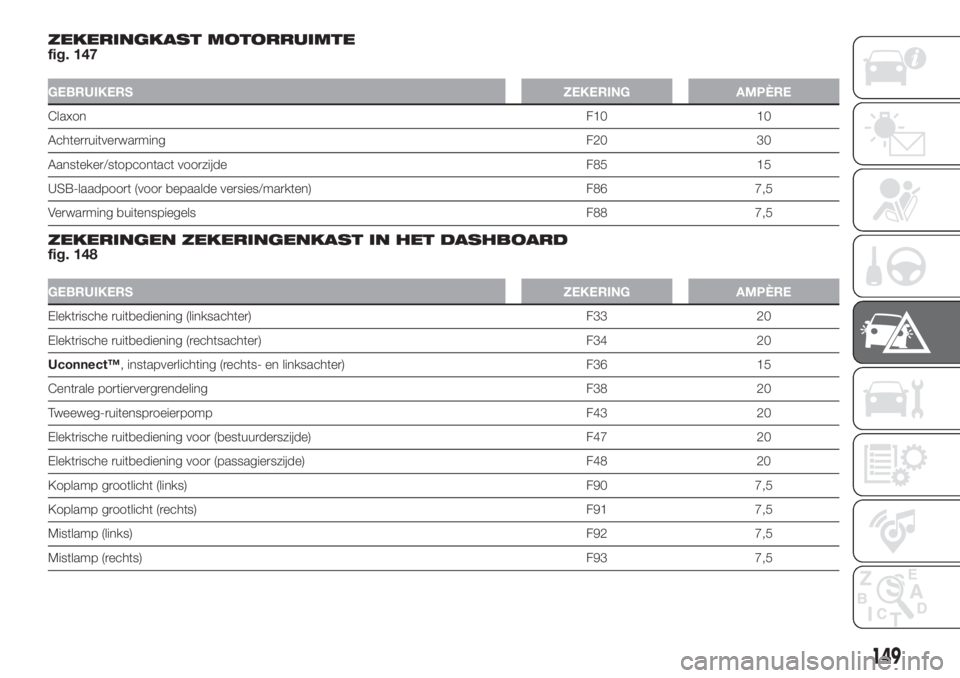

ZEKERINGKAST MOTORRUIMTE
fig. 147
GEBRUIKERSZEKERING AMPÈRE
ClaxonF10 10
AchterruitverwarmingF20 30
Aansteker/stopcontact voorzijde F85 15
USB-laadpoort (voor bepaalde versies/markten) F86 7,5
Verwarming buitenspiegels F88 7,5
ZEKERINGEN ZEKERINGENKAST IN HET DASHBOARD
fig. 148
GEBRUIKERSZEKERING AMPÈRE
Elektrische ruitbediening (linksachter) F33 20
Elektrische ruitbediening (rechtsachter) F34 20
Uconnect™, instapverlichting (rechts- en linksachter) F36 15
Centrale portiervergrendeling F38 20
Tweeweg-ruitensproeierpomp F43 20
Elektrische ruitbediening voor (bestuurderszijde) F47 20
Elektrische ruitbediening voor (passagierszijde) F48 20
Koplamp grootlicht (links) F90 7,5
Koplamp grootlicht (rechts) F91 7,5
Mistlamp (links)F92 7,5
Mistlamp (rechts)F93 7,5
149

ZEKERINGENKAST IN DE BAGAGERUIMTE
fig. 149
GEBRUIKERSZEKERING AMPÈRE
Elektrische verstelling lendensteun voorstoel F1 15
Elektrische verwarming voorstoelen F2 15
Hi-Fi-systeemF3 20
Elektrisch zonnescherm schuifdak F5 20
Elektrisch schuifdakF6 20
BELANGRIJK
130)Als de zekering opnieuw doorbrandt, neem dan contact op met het Fiat Servicenetwerk.
131)Vervang een doorgebrande zekering nooit door metalen draden of ander materiaal.
132)Vervang een zekering nooit door een exemplaar met een grotere stroomsterkte (ampère); BRANDGEVAAR.
133)Als een hoofdzekering (MEGA-FUSE, MIDIFUSE, MAXI-FUSE) doorbrandt, neem dan contact op met het Fiat Servicenetwerk.
134)Controleer voordat een zekering wordt vervangen, of de contactsleutel verwijderd is en of alle stroomverbruikers uitstaan en/of zijn
ontkoppeld.
135)Als een hoofdzekering voor veiligheidsinrichtingen (airbagsysteem, remsysteem), motorsysteem (motor, versnellingsbak) of stuurinrichting
doorbrandt, neem dan contact op met het Fiat Servicenetwerk.
BELANGRIJK
55)Als de motorruimte moet worden gewassen, zorg er dan voor dat de waterstraal niet rechtstreeks op de zekeringenkast en de motortjes
van de ruitenwissers terechtkomt.
150
