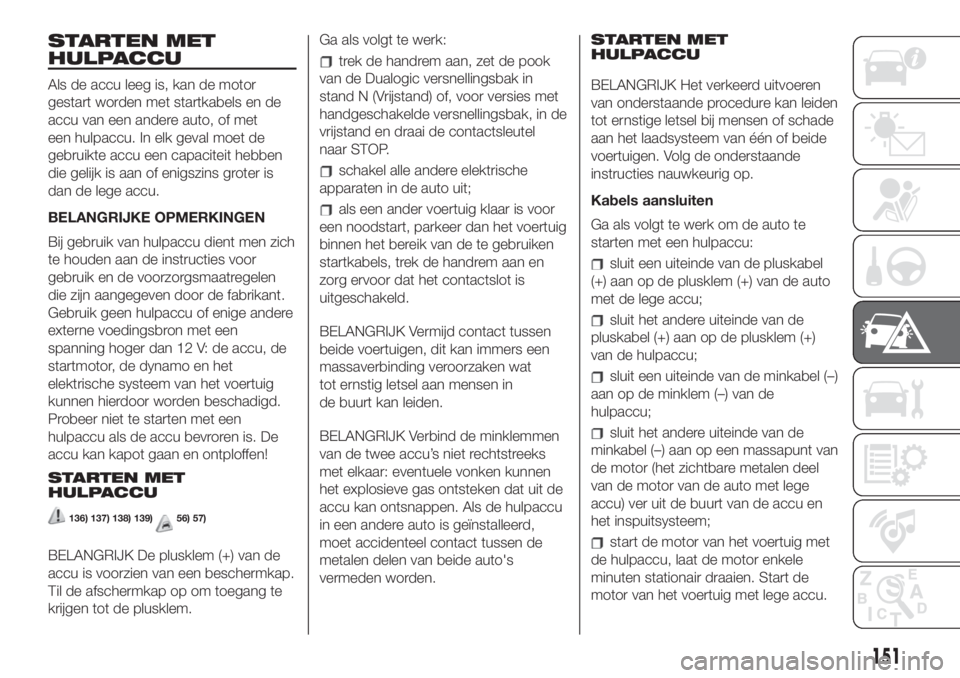

STARTEN MET
HULPACCU
Als de accu leeg is, kan de motor
gestart worden met startkabels en de
accu van een andere auto, of met
een hulpaccu. In elk geval moet de
gebruikte accu een capaciteit hebben
die gelijk is aan of enigszins groter is
dan de lege accu.
BELANGRIJKE OPMERKINGEN
Bij gebruik van hulpaccu dient men zich
te houden aan de instructies voor
gebruik en de voorzorgsmaatregelen
die zijn aangegeven door de fabrikant.
Gebruik geen hulpaccu of enige andere
externe voedingsbron met een
spanning hoger dan 12 V: de accu, de
startmotor, de dynamo en het
elektrische systeem van het voertuig
kunnen hierdoor worden beschadigd.
Probeer niet te starten met een
hulpaccu als de accu bevroren is. De
accu kan kapot gaan en ontploffen!
STARTEN MET
HULPACCU
136) 137) 138) 139)56) 57)
BELANGRIJK De plusklem (+) van de
accu is voorzien van een beschermkap.
Til de afschermkap op om toegang te
krijgen tot de plusklem.Ga als volgt te werk:
trek de handrem aan, zet de pook
van de Dualogic versnellingsbak in
stand N (Vrijstand) of, voor versies met
handgeschakelde versnellingsbak, in de
vrijstand en draai de contactsleutel
naar STOP.
schakel alle andere elektrische
apparaten in de auto uit;
als een ander voertuig klaar is voor
een noodstart, parkeer dan het voertuig
binnen het bereik van de te gebruiken
startkabels, trek de handrem aan en
zorg ervoor dat het contactslot is
uitgeschakeld.
BELANGRIJK Vermijd contact tussen
beide voertuigen, dit kan immers een
massaverbinding veroorzaken wat
tot ernstig letsel aan mensen in
de buurt kan leiden.
BELANGRIJK Verbind de minklemmen
van de twee accu’s niet rechtstreeks
met elkaar: eventuele vonken kunnen
het explosieve gas ontsteken dat uit de
accu kan ontsnappen. Als de hulpaccu
in een andere auto is geïnstalleerd,
moet accidenteel contact tussen de
metalen delen van beide auto's
vermeden worden.STARTEN MET
HULPACCU
BELANGRIJK Het verkeerd uitvoeren
van onderstaande procedure kan leiden
tot ernstige letsel bij mensen of schade
aan het laadsysteem van één of beide
voertuigen. Volg de onderstaande
instructies nauwkeurig op.
Kabels aansluiten
Ga als volgt te werk om de auto te
starten met een hulpaccu:
sluit een uiteinde van de pluskabel
(+) aan op de plusklem (+) van de auto
met de lege accu;
sluit het andere uiteinde van de
pluskabel (+) aan op de plusklem (+)
van de hulpaccu;
sluit een uiteinde van de minkabel (–)
aan op de minklem (–) van de
hulpaccu;
sluit het andere uiteinde van de
minkabel (–) aan op een massapunt van
de motor (het zichtbare metalen deel
van de motor van de auto met lege
accu) ver uit de buurt van de accu en
het inspuitsysteem;
start de motor van het voertuig met
de hulpaccu, laat de motor enkele
minuten stationair draaien. Start de
motor van het voertuig met lege accu.
151

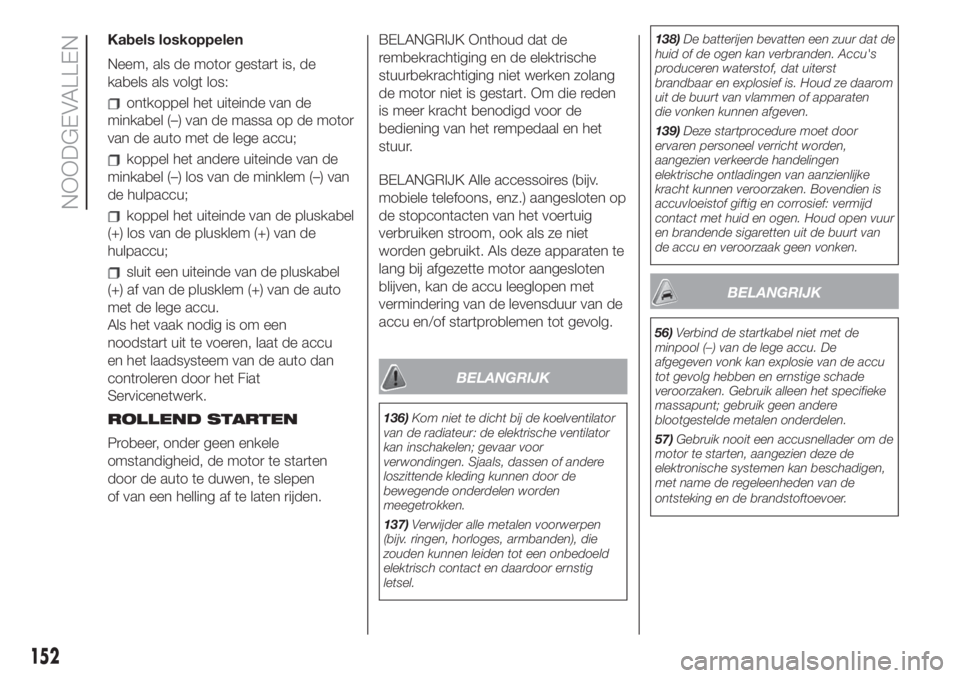

Kabels loskoppelen
Neem, als de motor gestart is, de
kabels als volgt los:
ontkoppel het uiteinde van de
minkabel (–) van de massa op de motor
van de auto met de lege accu;
koppel het andere uiteinde van de
minkabel (–) los van de minklem (–) van
de hulpaccu;
koppel het uiteinde van de pluskabel
(+) los van de plusklem (+) van de
hulpaccu;
sluit een uiteinde van de pluskabel
(+) af van de plusklem (+) van de auto
met de lege accu.
Als het vaak nodig is om een
noodstart uit te voeren, laat de accu
en het laadsysteem van de auto dan
controleren door het Fiat
Servicenetwerk.
ROLLEND STARTEN
Probeer, onder geen enkele
omstandigheid, de motor te starten
door de auto te duwen, te slepen
of van een helling af te laten rijden.BELANGRIJK Onthoud dat de
rembekrachtiging en de elektrische
stuurbekrachtiging niet werken zolang
de motor niet is gestart. Om die reden
is meer kracht benodigd voor de
bediening van het rempedaal en het
stuur.
BELANGRIJK Alle accessoires (bijv.
mobiele telefoons, enz.) aangesloten op
de stopcontacten van het voertuig
verbruiken stroom, ook als ze niet
worden gebruikt. Als deze apparaten te
lang bij afgezette motor aangesloten
blijven, kan de accu leeglopen met
vermindering van de levensduur van de
accu en/of startproblemen tot gevolg.
BELANGRIJK
136)Kom niet te dicht bij de koelventilator
van de radiateur: de elektrische ventilator
kan inschakelen; gevaar voor
verwondingen. Sjaals, dassen of andere
loszittende kleding kunnen door de
bewegende onderdelen worden
meegetrokken.
137)Verwijder alle metalen voorwerpen
(bijv. ringen, horloges, armbanden), die
zouden kunnen leiden tot een onbedoeld
elektrisch contact en daardoor ernstig
letsel.138)De batterijen bevatten een zuur dat de
huid of de ogen kan verbranden. Accu's
produceren waterstof, dat uiterst
brandbaar en explosief is. Houd ze daarom
uit de buurt van vlammen of apparaten
die vonken kunnen afgeven.
139)Deze startprocedure moet door
ervaren personeel verricht worden,
aangezien verkeerde handelingen
elektrische ontladingen van aanzienlijke
kracht kunnen veroorzaken. Bovendien is
accuvloeistof giftig en corrosief: vermijd
contact met huid en ogen. Houd open vuur
en brandende sigaretten uit de buurt van
de accu en veroorzaak geen vonken.
BELANGRIJK
56)Verbind de startkabel niet met de
minpool (–) van de lege accu. De
afgegeven vonk kan explosie van de accu
tot gevolg hebben en ernstige schade
veroorzaken. Gebruik alleen het specifieke
massapunt; gebruik geen andere
blootgestelde metalen onderdelen.
57)Gebruik nooit een accusnellader om de
motor te starten, aangezien deze de
elektronische systemen kan beschadigen,
met name de regeleenheden van de
ontsteking en de brandstoftoevoer.
152

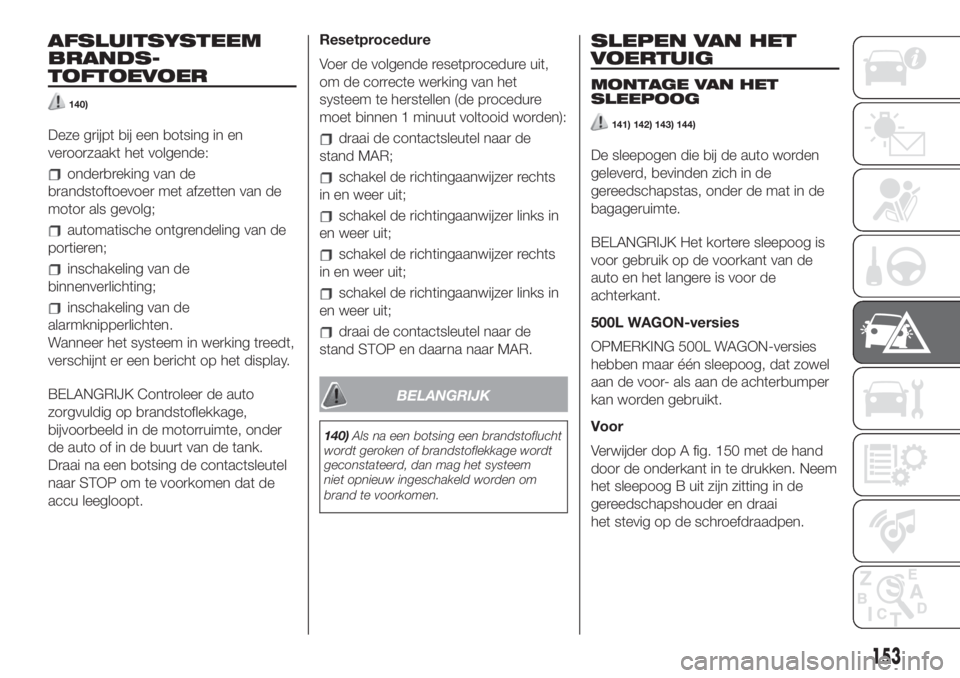

NOODGEVALLEN

AFSLUITSYSTEEM
BRANDS-
TOFTOEVOER
140)
Deze grijpt bij een botsing in en
veroorzaakt het volgende:
onderbreking van de
brandstoftoevoer met afzetten van de
motor als gevolg;
automatische ontgrendeling van de
portieren;
inschakeling van de
binnenverlichting;
inschakeling van de
alarmknipperlichten.
Wanneer het systeem in werking treedt,
verschijnt er een bericht op het display.
BELANGRIJK Controleer de auto
zorgvuldig op brandstoflekkage,
bijvoorbeeld in de motorruimte, onder
de auto of in de buurt van de tank.
Draai na een botsing de contactsleutel
naar STOP om te voorkomen dat de
accu leegloopt.Resetprocedure
Voer de volgende resetprocedure uit,
om de correcte werking van het
systeem te herstellen (de procedure
moet binnen 1 minuut voltooid worden):
draai de contactsleutel naar de
stand MAR;
schakel de richtingaanwijzer rechts
in en weer uit;
schakel de richtingaanwijzer links in
en weer uit;
schakel de richtingaanwijzer rechts
in en weer uit;
schakel de richtingaanwijzer links in
en weer uit;
draai de contactsleutel naar de
stand STOP en daarna naar MAR.
BELANGRIJK
140)Als na een botsing een brandstoflucht
wordt geroken of brandstoflekkage wordt
geconstateerd, dan mag het systeem
niet opnieuw ingeschakeld worden om
brand te voorkomen.
SLEPEN VAN HET
VOERTUIG
MONTAGE VAN HET
SLEEPOOG
141) 142) 143) 144)
De sleepogen die bij de auto worden
geleverd, bevinden zich in de
gereedschapstas, onder de mat in de
bagageruimte.
BELANGRIJK Het kortere sleepoog is
voor gebruik op de voorkant van de
auto en het langere is voor de
achterkant.
500L WAGON-versies
OPMERKING 500L WAGON-versies
hebben maar één sleepoog, dat zowel
aan de voor- als aan de achterbumper
kan worden gebruikt.
Voor
Verwijder dop A fig. 150 met de hand
door de onderkant in te drukken. Neem
het sleepoog B uit zijn zitting in de
gereedschapshouder en draai
het stevig op de schroefdraadpen.
153

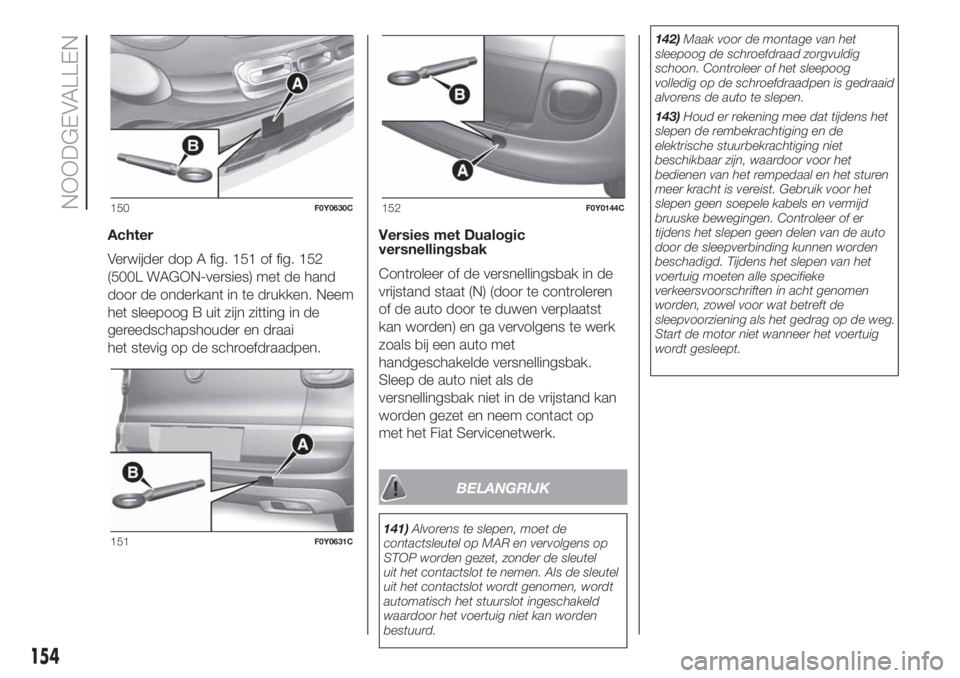

Achter
Verwijder dop A fig. 151 of fig. 152
(500L WAGON-versies) met de hand
door de onderkant in te drukken. Neem
het sleepoog B uit zijn zitting in de
gereedschapshouder en draai
het stevig op de schroefdraadpen.Versies met Dualogic
versnellingsbak
Controleer of de versnellingsbak in de
vrijstand staat (N) (door te controleren
of de auto door te duwen verplaatst
kan worden) en ga vervolgens te werk
zoals bij een auto met
handgeschakelde versnellingsbak.
Sleep de auto niet als de
versnellingsbak niet in de vrijstand kan
worden gezet en neem contact op
met het Fiat Servicenetwerk.
BELANGRIJK
141)Alvorens te slepen, moet de
contactsleutel op MAR en vervolgens op
STOP worden gezet, zonder de sleutel
uit het contactslot te nemen. Als de sleutel
uit het contactslot wordt genomen, wordt
automatisch het stuurslot ingeschakeld
waardoor het voertuig niet kan worden
bestuurd.142)Maak voor de montage van het
sleepoog de schroefdraad zorgvuldig
schoon. Controleer of het sleepoog
volledig op de schroefdraadpen is gedraaid
alvorens de auto te slepen.
143)Houd er rekening mee dat tijdens het
slepen de rembekrachtiging en de
elektrische stuurbekrachtiging niet
beschikbaar zijn, waardoor voor het
bedienen van het rempedaal en het sturen
meer kracht is vereist. Gebruik voor het
slepen geen soepele kabels en vermijd
bruuske bewegingen. Controleer of er
tijdens het slepen geen delen van de auto
door de sleepverbinding kunnen worden
beschadigd. Tijdens het slepen van het
voertuig moeten alle specifieke
verkeersvoorschriften in acht genomen
worden, zowel voor wat betreft de
sleepvoorziening als het gedrag op de weg.
Start de motor niet wanneer het voertuig
wordt gesleept.
150F0Y0630C
151F0Y0631C
152F0Y0144C
154
NOODGEVALLEN

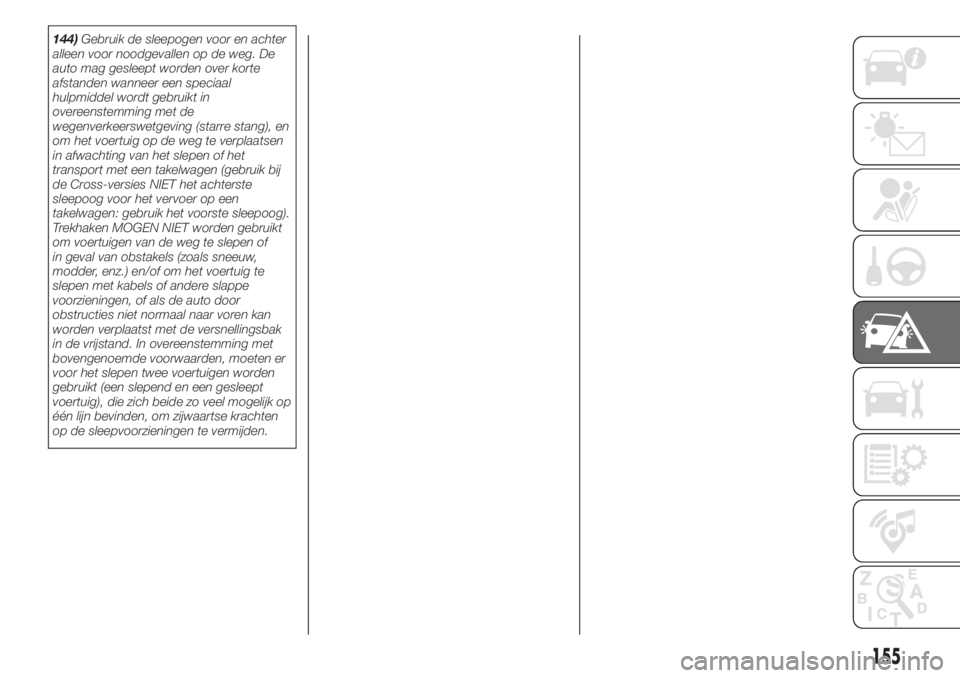

144)Gebruik de sleepogen voor en achter
alleen voor noodgevallen op de weg. De
auto mag gesleept worden over korte
afstanden wanneer een speciaal
hulpmiddel wordt gebruikt in
overeenstemming met de
wegenverkeerswetgeving (starre stang), en
om het voertuig op de weg te verplaatsen
in afwachting van het slepen of het
transport met een takelwagen (gebruik bij
de Cross-versies NIET het achterste
sleepoog voor het vervoer op een
takelwagen: gebruik het voorste sleepoog).
Trekhaken MOGEN NIET worden gebruikt
om voertuigen van de weg te slepen of
in geval van obstakels (zoals sneeuw,
modder, enz.) en/of om het voertuig te
slepen met kabels of andere slappe
voorzieningen, of als de auto door
obstructies niet normaal naar voren kan
worden verplaatst met de versnellingsbak
in de vrijstand. In overeenstemming met
bovengenoemde voorwaarden, moeten er
voor het slepen twee voertuigen worden
gebruikt (een slepend en een gesleept
voertuig), die zich beide zo veel mogelijk op
één lijn bevinden, om zijwaartse krachten
op de sleepvoorzieningen te vermijden.
155

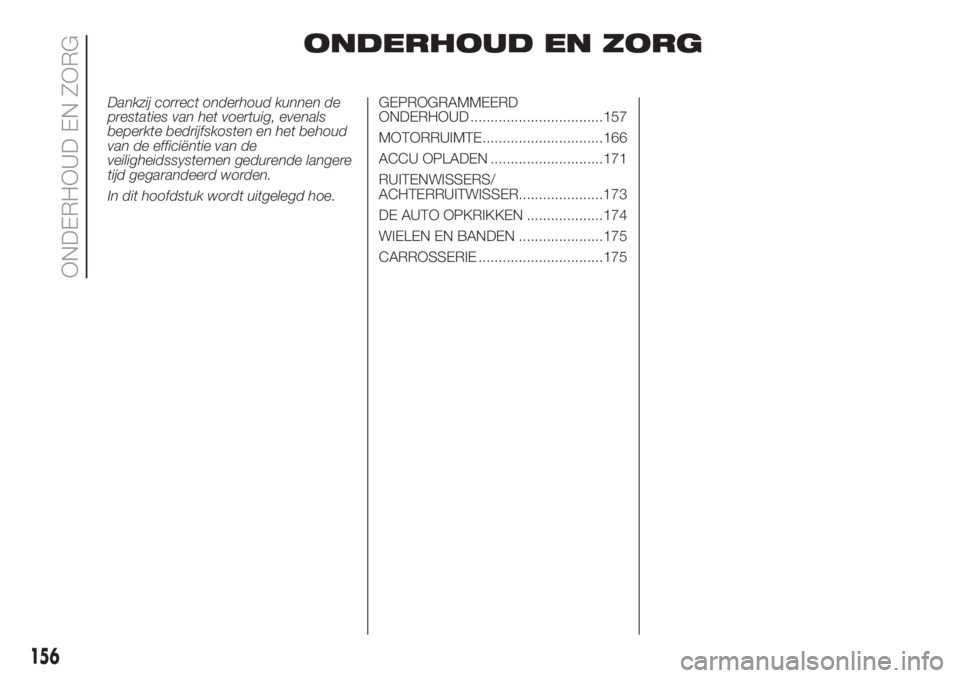

ONDERHOUD EN ZORG
Dankzij correct onderhoud kunnen de
prestaties van het voertuig, evenals
beperkte bedrijfskosten en het behoud
van de efficiëntie van de
veiligheidssystemen gedurende langere
tijd gegarandeerd worden.
In dit hoofdstuk wordt uitgelegd hoe.GEPROGRAMMEERD
ONDERHOUD .................................157
MOTORRUIMTE..............................166
ACCU OPLADEN ............................171
RUITENWISSERS/
ACHTERRUITWISSER.....................173
DE AUTO OPKRIKKEN ...................174
WIELEN EN BANDEN .....................175
CARROSSERIE ...............................175
156
ONDERHOUD EN ZORG

GEPROGRAMMEERD
ONDERHOUD
Juist onderhoud is essentieel voor een
lange levensduur van de auto onder
optimale omstandigheden. Daarom
heeft Fiat een reeks controles en
onderhoudsbeurten opgesteld die op
vaste afstandsintervallen en/of op vaste
tijdsintervallen uitgevoerd moeten
worden, zoals beschreven in het
Geprogrammeerd Onderhoudsschema.
Om de auto in topconditie te houden,
worden in het Geprogrammeerd
Onderhoudsschema op de vorige
pagina's een aantal aanvullende
controles genoemd die vaker moeten
worden uitgevoerd ten opzichte van de
normale service-intervallen.
BELANGRIJK De onderhoudsbeurten
van het Geprogrammeerde Onderhoud
zijn door de fabrikant voorgeschreven.
Het niet uitvoeren ervan kan het
vervallen van de garantie tot gevolg
hebben. Wij adviseren bij twijfel over de
juiste werking van uw auto contact op
te nemen met uw Fiat-dealer en de
volgende beurt niet af te wachten.REGELMATIGE
CONTROLES
Elke 1.000 kmof vóór een lange reis
controleren en eventueel bijvullen:
niveau motorkoelvloeistof;
remvloeistofpeil;
Niveau AdBlue®(UREA) additief voor
dieseluitstoot (indien aanwezig);
ruitensproeiervloeistofpeil;
conditie en bandenspanning;
werking verlichting (koplampen,
richtingaanwijzers, alarmknipperlichten,
etc.);
werking van ruitensproeier/
wissersysteem en positie/slijtage van
ruitenwisserbladen van achterruit.
Elke3000km controleren en eventueel
bijvullen: motorolieniveau.
ZWAAR GEBRUIK VAN DE
AUTO
Als het voertuig gebruikt wordt onder
de volgende omstandigheden:
wetshandhaving (of beveiliging),
taxidiensten;
het trekken van aanhangers of
caravans;
het rijden op stoffige wegen;
talrijke korte ritten (minder dan 7-8
km) en bij buitentemperaturen onder
het vriespunt;
de motor vaak stationair draait of
lange afstanden worden gereden bij
lage snelheden of als de auto lang niet
wordt gebruikt;
dienen de volgende controles vaker te
worden uitgevoerd dan aangegeven
in het Geprogrammeerd
onderhoudsschema:
remblokken van schijfremmen voor
op conditie en slijtage controleren;
sloten van motorkap en achterklep
op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren;
visueel de toestand controleren van:
motor, versnellingsbak, transmissie,
slangen en leidingen (uitlaat/brandstof-
en remsysteem) en rubber elementen
(hoezen/slangen /bussen enz.);
laadtoestand accu en niveau
accuvloeistof (elektrolyt) controleren;
conditie van aandrijfriemen van
hulporganen visueel controleren;
motorolie en oliefilter controleren en
zo nodig vervangen;
pollenfilter controleren en zo nodig
vervangen;
luchtfilter controleren en zo nodig
vervangen.
157

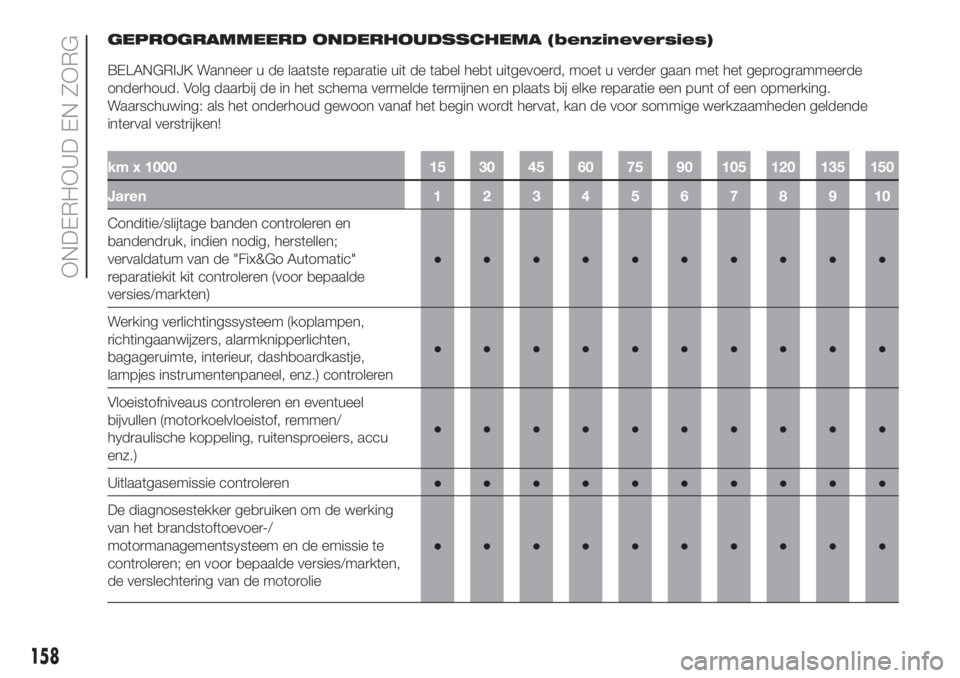

GEPROGRAMMEERD ONDERHOUDSSCHEMA (benzineversies)
BELANGRIJK Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende
interval verstrijken!
km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie/slijtage banden controleren en
bandendruk, indien nodig, herstellen;
vervaldatum van de "Fix&Go Automatic"
reparatiekit kit controleren (voor bepaalde
versies/markten)●●●●●●●●●●
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten,
bagageruimte, interieur, dashboardkastje,
lampjes instrumentenpaneel, enz.) controleren●●●●●●●●●●
Vloeistofniveaus controleren en eventueel
bijvullen (motorkoelvloeistof, remmen/
hydraulische koppeling, ruitensproeiers, accu
enz.)●●●●●●●●●●
Uitlaatgasemissie controleren●●●●●●●●●●
De diagnosestekker gebruiken om de werking
van het brandstoftoevoer-/
motormanagementsysteem en de emissie te
controleren; en voor bepaalde versies/markten,
de verslechtering van de motorolie●●●●●●●●●●
158
ONDERHOUD EN ZORG
