2019 FIAT 500L LIVING Instructieboek (in Dutch)

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Visueel de toestand controleren van: buitenzijde
van carrosserie, bodemplaatbescherming,
slangen en leidingen (uitlaat, brandstof- en
remsysteem) en rubber elementen (hoezen,
slangen, bussen enz.)●●●●●
Stand en conditie van wisrubbers van
ruitenwissers voor/achter controleren●●●●●
Werking van het ruitenwisser/-sproeiersysteem
controleren en zo nodig de sproeiers afstellen●●●●●
Sloten van motorkap en achterklep op
aanwezigheid van vuil controleren,
mechanismen reinigen en smeren●●●●●
Slag van handrem controleren en zo nodig
afstellen●●●●●
Conditie en slijtage remblokken van
schijfremmen voor visueel controleren en de
werking van remblokslijtagesensor controleren●●●●●●●●●●
Conditie en slijtage remblokken van
schijfremmen achter visueel controleren en de
werking van remblokslijtagesensor controleren●●●●●●●●●●
Conditie en slijtage van de achterste
trommelremvoeringen visueel controleren (voor
bepaalde versies/markten)●●●●●●●●●●
159

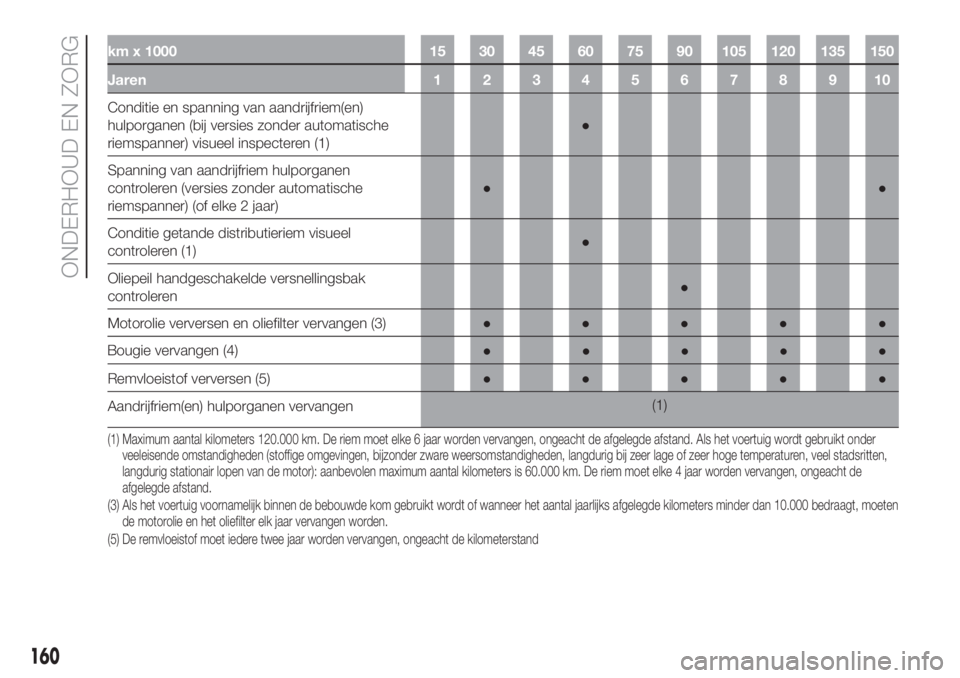

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie en spanning van aandrijfriem(en)
hulporganen (bij versies zonder automatische
riemspanner) visueel inspecteren (1)●
Spanning van aandrijfriem hulporganen
controleren (versies zonder automatische
riemspanner) (of elke 2 jaar)●●
Conditie getande distributieriem visueel
controleren (1)●
Oliepeil handgeschakelde versnellingsbak
controleren●
Motorolie verversen en oliefilter vervangen (3)●●●●●
Remvloeistof verversen (5)●●●●●
Aandrijfriem(en) hulporganen vervangen(1)
(1) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, bijzonder zware weersomstandigheden, langdurig bij zeer lage of zeer hoge temperaturen, veel stadsritten,
langdurig stationair lopen van de motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de
afgelegde afstand.
(3) Als het voertuig voornamelijk binnen de bebouwde kom gebruikt wordt of wanneer het aantal jaarlijks afgelegde kilometers minder dan 10.000 bedraagt, moeten
de motorolie en het oliefilter elk jaar vervangen worden.
(5) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand
160
ONDERHOUD EN ZORG
●●●●●Bougie vervangen (4)

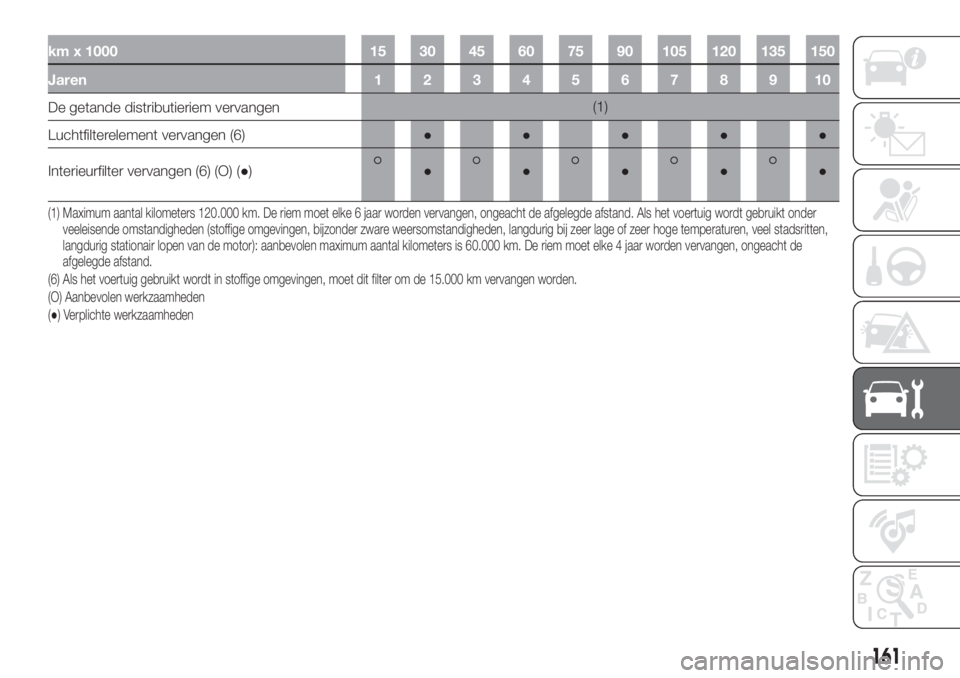

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
De getande distributieriem vervangen(1)
Luchtfilterelement vervangen (6)●●●●●
Interieurfilter vervangen (6) (O) (●)
●●●●●
(1) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, bijzonder zware weersomstandigheden, langdurig bij zeer lage of zeer hoge temperaturen, veel stadsritten,
langdurig stationair lopen van de motor): aanbevolen maximum aantal kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de
afgelegde afstand.
(6) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 15.000 km vervangen worden.
(O) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
161

GEPROGRAMMEERD ONDERHOUDSSCHEMA (Dieselversies)
BELANGRIJK Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende
interval verstrijken!
km x 1000 20 40 60 80 100 120 140 160 180 200
Jaren12345678910
Conditie/slijtage banden controleren en
bandendruk, indien nodig, herstellen;
vervaldatum lading “Fix&Go Automatic” kit
controleren (voor bepaalde versies/markten)●●●●●●●●●●
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten,
bagageruimte, interieur, dashboardkastje,
lampjes instrumentenpaneel, enz.) controleren●●●●●●●●●●
Vloeistofniveaus controleren en eventueel
bijvullen (motorkoelvloeistof, remmen/
hydraulische koppeling, ruitensproeiers, accu
enz.)●●●●●●●●●●
Uitlaatgasemissie controleren●●●●●●●●●●
Controleer het niveau van het AdBlue®
(UREUM) additief voor dieseluitstoot en vul het
eventueel bij.(1)
(1) Het verbruik van het additief is afhankelijk van de gebruiksomstandigheden van de auto en wordt aangegeven door middel van het symbool en een specifiek
bericht op het display van het instrumentenpaneel.
162
ONDERHOUD EN ZORG

km x 1000 20 40 60 80 100 120 140 160 180 200
Jaren12345678910
De diagnosestekker gebruiken om de werking
van het brandstoftoevoer-/
motormanagementsysteem en de emissie te
controleren; en voor bepaalde versies/markten,
de verslechtering van de motorolie●●●●●●●●●●
Visueel de toestand controleren van: buitenzijde
van carrosserie, bodemplaatbescherming,
slangen en leidingen (uitlaat, brandstof- en
remsysteem) en rubber elementen (hoezen,
slangen, bussen enz.)●●●●●
Stand en conditie van wisrubbers van
ruitenwissers voor/achter controleren●●●●●
Werking van het ruitenwisser/-sproeiersysteem
controleren en zo nodig de sproeiers afstellen●●●●●
Sloten van motorkap en achterklep op
aanwezigheid van vuil controleren,
mechanismen reinigen en smeren●●●●●
Slag van handrem controleren en zo nodig
afstellen●●●●●
Conditie en slijtage remblokken van
schijfremmen voor visueel controleren en de
werking van remblokslijtagesensor controleren●●●●●●●●●●
Conditie en slijtage remblokken van
schijfremmen achter visueel controleren en de
werking van remblokslijtagesensor controleren●●●●●●●●●●
163

km x 1000 20 40 60 80 100 120 140 160 180 200
Jaren12345678910
Conditie en slijtage van de achterste
trommelremvoeringen visueel controleren (voor
bepaalde versies/markten)●●●●●●●●●●
Visueel de conditie controleren van de getande
distributieriem (behalve 1.3 16V MultiJet-
versies)●●
Conditie controleren (2) en spanning van
aandrijfriem(en) van hulporganen (voor versies
zonder automatische spanner)●●
Oliepeil handgeschakelde versnellingsbak
controleren●
Oliepeil Dualogic versnellingsbak controleren (3)●●●●●
Motorolie verversen en oliefilter vervangen(4) (5)
(2) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de motor): aanbevolen maximum aantal
kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde afstand.
(3) Het peil moet jaarlijks gecontroleerd worden bij voertuigen die in landen rijden met bijzonder extreme klimaatomstandigheden (koude landen).
(4) Het werkelijke interval voor de vervanging van de motorolie en het oliefilter is afhankelijk van de gebruiksomstandigheden van het voertuig en wordt aangegeven
met een brandend lampje of een bericht op het instrumentenpaneel. Het mag echter nooit meer dan 2 jaar bedragen.
(5) Wanneer het voertuig voornamelijk gebruikt wordt voor stadsritten, dan moet het motoroliefilter elk jaar vervangen worden.
164
ONDERHOUD EN ZORG

km x 1000 20 40 60 80 100 120 140 160 180 200
Jaren12345678910
Aandrijfriem(en) hulporganen vervangen(2)
Distributieriem vervangen (behalve 1.3 16V
MultiJet-versies)(2)
Brandstoffilterelement vervangen (6)●●●
Luchtfilterelement vervangen (7)●●●●●
Remvloeistof verversen (8)●●●●●
Interieurfilter vervangen (7)(O) (●)
●●●●●
(2) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de motor): aanbevolen maximum aantal
kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde afstand.
(6) Als het voertuig op brandstof rijdt van een kwaliteit die niet voldoet aan de betreffende Europese specificatie, moet dit filter om de 20.000 km vervangen worden
(7) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 20.000 km vervangen worden.
(8) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand
(O) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
165

MOTORRUIMTE
NIVEAUS CONTROLEREN
145) 146) 147)58)
.

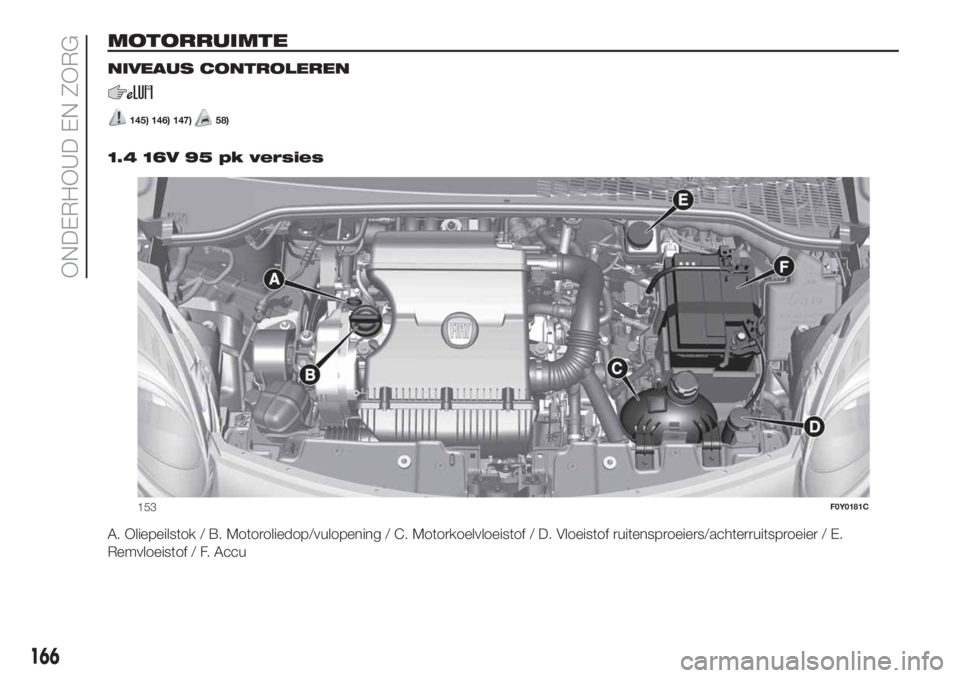

1.4 16V 95 pk versies
A. Oliepeilstok / B. Motoroliedop/vulopening / C. Motorkoelvloeistof / D. Vloeistof ruitensproeiers/achterruitsproeier / E.
Remvloeistof / F. Accu
153F0Y0181C
