2019 FIAT 500L LIVING Instructieboek (in Dutch)

500L versies
Versies Wielen Banden WinterbandenNoodreservewiel(*)Velg / Band
1.4 16V 95 pk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V MultiJet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
1.6 16V MultiJet6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
(*) Voor bepaalde versies/markten
500L CROSS-versies
Versies Wielen Banden WinterbandenNoodreservewiel(*)Velg / Band
Alle versies6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
7½Jx17 H2 ET 41 225/45 R17 94V 225/45 R17 94V (M+S)
(*) Voor bepaalde versies/markten.
183

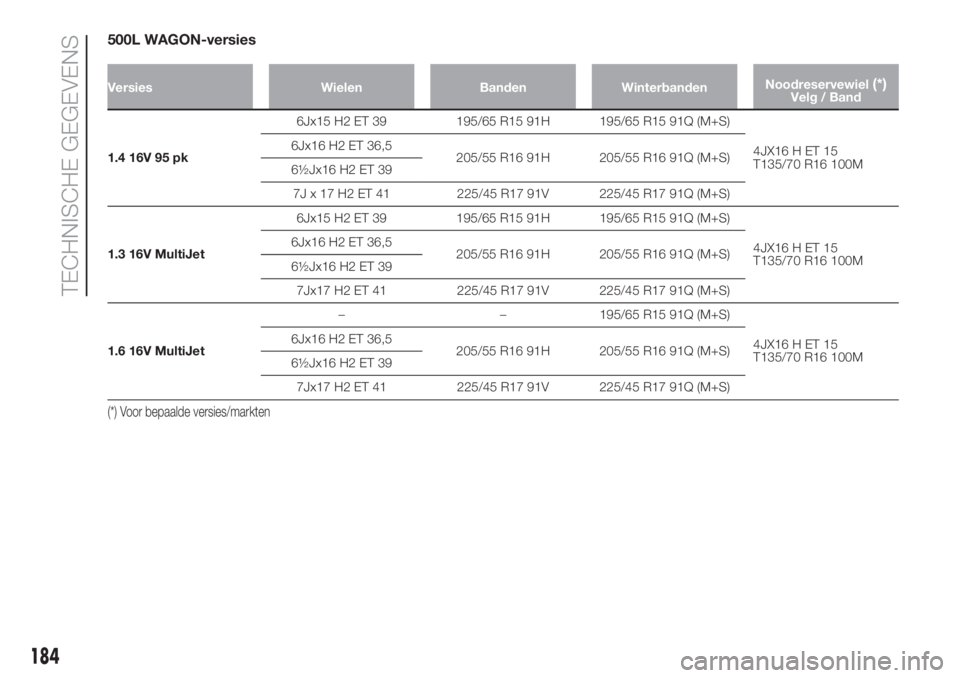

500L WAGON-versies
Versies Wielen Banden WinterbandenNoodreservewiel(*)Velg / Band
1.4 16V 95 pk6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V MultiJet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16V MultiJet– – 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36,5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Voor bepaalde versies/markten
184
TECHNISCHE GEGEVENS

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de
bandenspanning nogmaals als de banden koud zijn. Bij winterbanden moet de bandenspanning +0,2 bar worden verhoogd
t.o.v. de voorgeschreven spanningswaarde voor standaardbanden.
500L versies
BandenOnbelast/gemiddelde belasting Volledige belasting
Noodreservewiel(*)Voor Achter Voor Achter
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
225/45 R17 94V
(***)2,4 2,2 2,6 2,8
(*) Voor bepaalde versies/markten
(****) 1.6 16V 120 pk MultiJet-versie
(***) Cross-versies
185

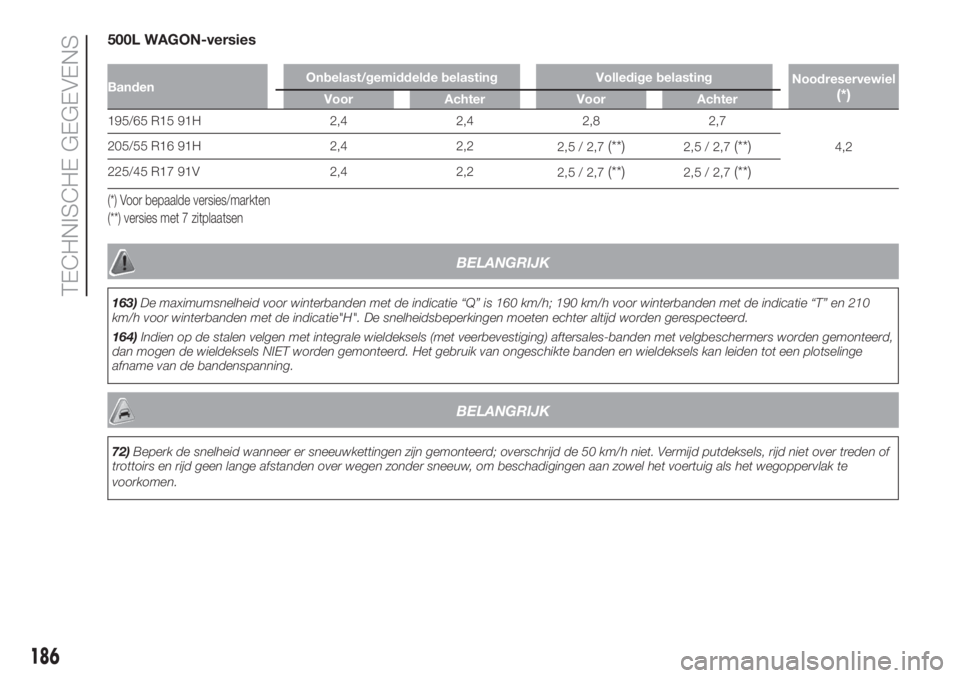

500L WAGON-versies
BandenOnbelast/gemiddelde belasting Volledige belasting
Noodreservewiel(*)Voor Achter Voor Achter
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Voor bepaalde versies/markten
(**) versies met 7 zitplaatsen
BELANGRIJK
163)De maximumsnelheid voor winterbanden met de indicatie “Q” is 160 km/h; 190 km/h voor winterbanden met de indicatie “T” en 210
km/h voor winterbanden met de indicatie"H". De snelheidsbeperkingen moeten echter altijd worden gerespecteerd.
164)Indien op de stalen velgen met integrale wieldeksels (met veerbevestiging) aftersales-banden met velgbeschermers worden gemonteerd,
dan mogen de wieldeksels NIET worden gemonteerd. Het gebruik van ongeschikte banden en wieldeksels kan leiden tot een plotselinge
afname van de bandenspanning.
BELANGRIJK
72)Beperk de snelheid wanneer er sneeuwkettingen zijn gemonteerd; overschrijd de 50 km/h niet. Vermijd putdeksels, rijd niet over treden of
trottoirs en rijd geen lange afstanden over wegen zonder sneeuw, om beschadigingen aan zowel het voertuig als het wegoppervlak te
voorkomen.
186
TECHNISCHE GEGEVENS

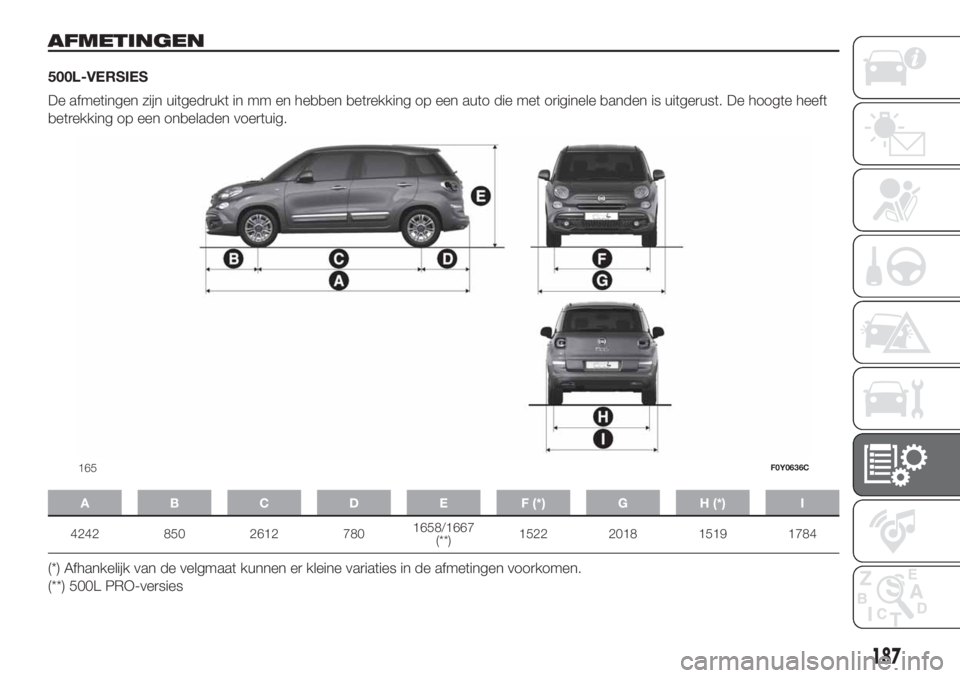

AFMETINGEN
500L-VERSIES
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met originele banden is uitgerust. De hoogte heeft
betrekking op een onbeladen voertuig.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1667
(**)1522 2018 1519 1784
(*) Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
(**) 500L PRO-versies
165F0Y0636C
187

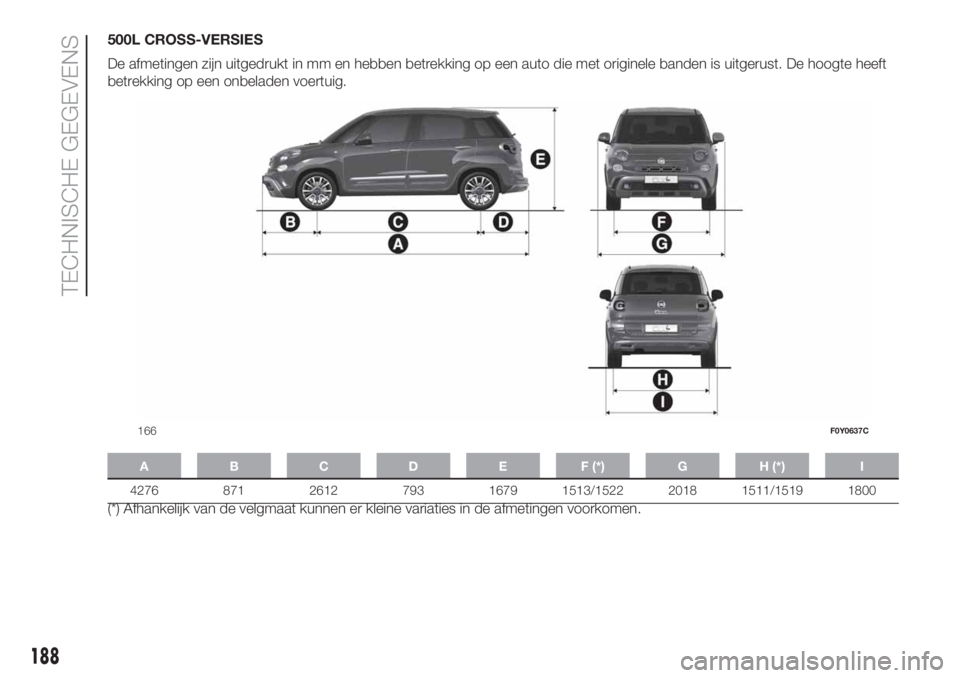

500L CROSS-VERSIES
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met originele banden is uitgerust. De hoogte heeft
betrekking op een onbeladen voertuig.
A B C D E F (*) G H (*) I
4276 871 2612 793 1679 1513/1522 2018 1511/1519 1800
(*) Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
166F0Y0637C
188
TECHNISCHE GEGEVENS

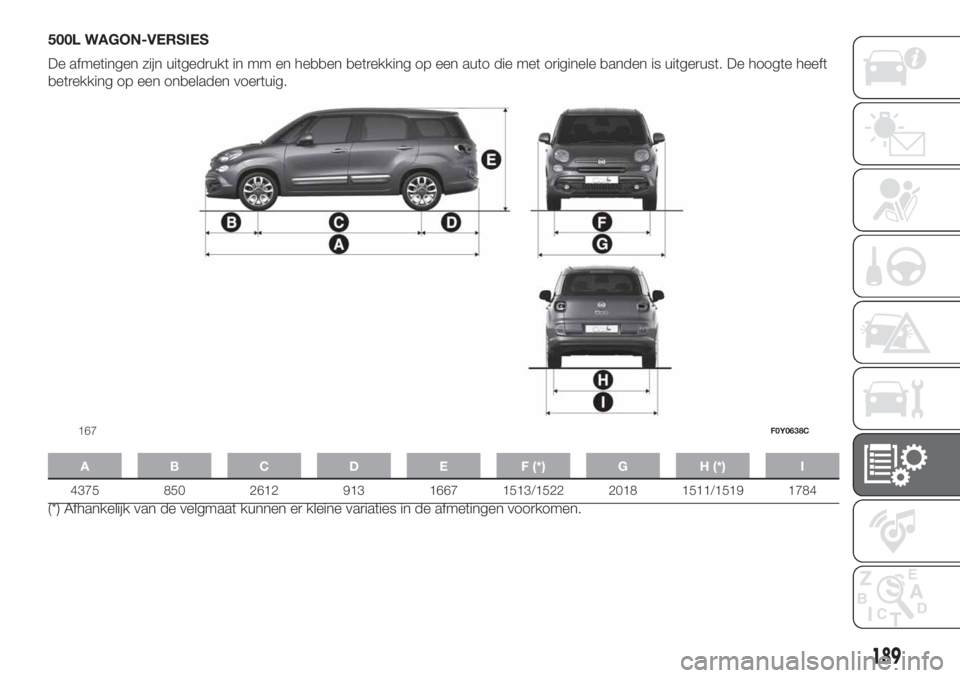

500L WAGON-VERSIES
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met originele banden is uitgerust. De hoogte heeft
betrekking op een onbeladen voertuig.
A B C D E F (*) G H (*) I
4375 850 2612 913 1667 1513/1522 2018 1511/1519 1784
(*) Afhankelijk van de velgmaat kunnen er kleine variaties in de afmetingen voorkomen.
167F0Y0638C
189

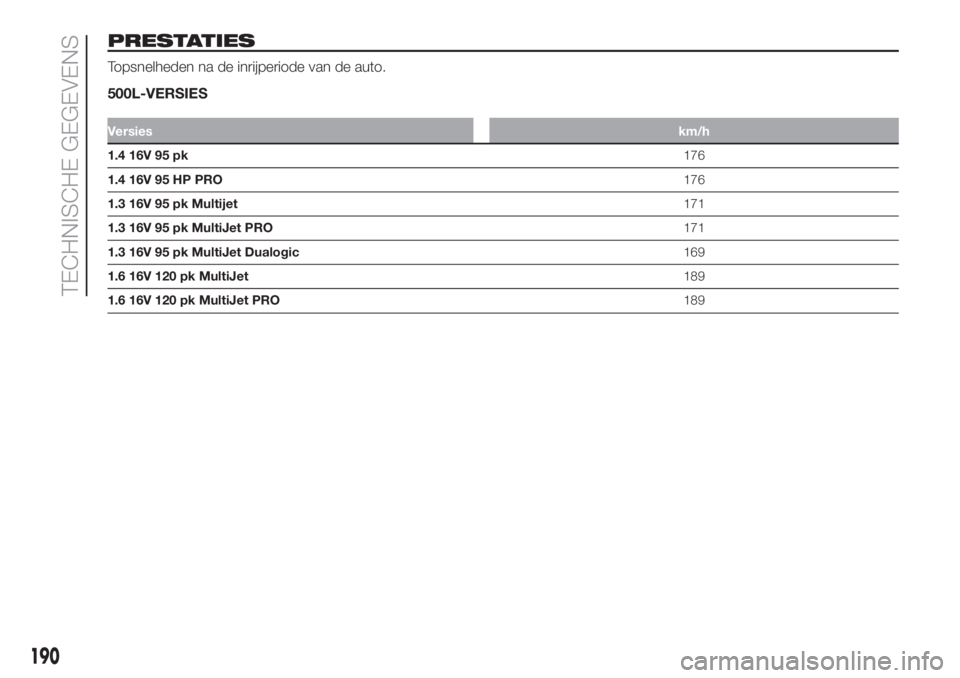

PRESTATIES
Topsnelheden na de inrijperiode van de auto.
500L-VERSIES
Versieskm/h
1.4 16V 95 pk176
1.4 16V 95 HP PRO176
1.3 16V 95 pk Multijet171
1.3 16V 95 pk MultiJet PRO171
1.3 16V 95 pk MultiJet Dualogic169
1.6 16V 120 pk MultiJet189
1.6 16V 120 pk MultiJet PRO189
190
TECHNISCHE GEGEVENS
