2019 FIAT 500 Drift- och underhållshandbok (in Swedish)

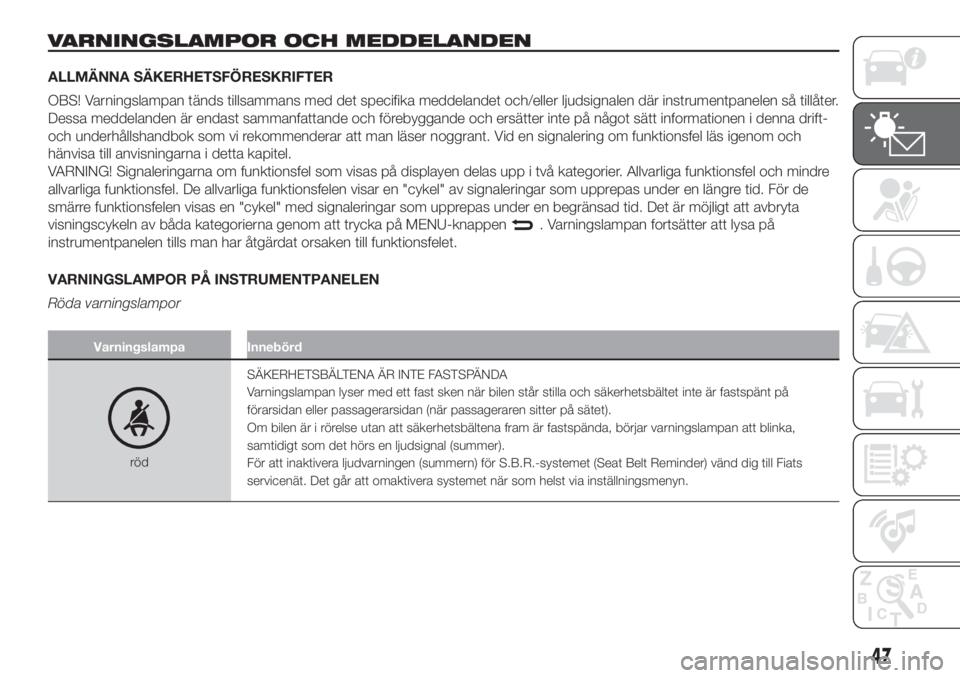

VARNINGSLAMPOR OCH MEDDELANDEN
ALLMÄNNA SÄKERHETSFÖRESKRIFTER
OBS! Varningslampan tänds tillsammans med det specifika meddelandet och/eller ljudsignalen där instrumentpanelen så tillåter.
Dessa meddelanden är endast sammanfattande och förebyggande och ersätter inte på något sätt informationen i denna drift-
och underhållshandbok som vi rekommenderar att man läser noggrant. Vid en signalering om funktionsfel läs igenom och
hänvisa till anvisningarna i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. De allvarliga funktionsfelen visar en "cykel" av signaleringar som upprepas under en längre tid. För de
smärre funktionsfelen visas en "cykel" med signaleringar som upprepas under en begränsad tid. Det är möjligt att avbryta
visningscykeln av båda kategorierna genom att trycka på MENU-knappen
. Varningslampan fortsätter att lysa på
instrumentpanelen tills man har åtgärdat orsaken till funktionsfelet.
VARNINGSLAMPOR PÅ INSTRUMENTPANELEN
Röda varningslampor
Varningslampa Innebörd
rödSÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
Varningslampan lyser med ett fast sken när bilen står stilla och säkerhetsbältet inte är fastspänt på
förarsidan eller passagerarsidan (när passageraren sitter på sätet).
Om bilen är i rörelse utan att säkerhetsbältena fram är fastspända, börjar varningslampan att blinka,
samtidigt som det hörs en ljudsignal (summer).
För att inaktivera ljudvarningen (summern) för S.B.R.-systemet (Seat Belt Reminder) vänd dig till Fiats
servicenät. Det går att omaktivera systemet när som helst via inställningsmenyn.
47

Varningslampa Innebörd
röd
gul
gul (versioner med
flerfunktionsdisplay)
gul

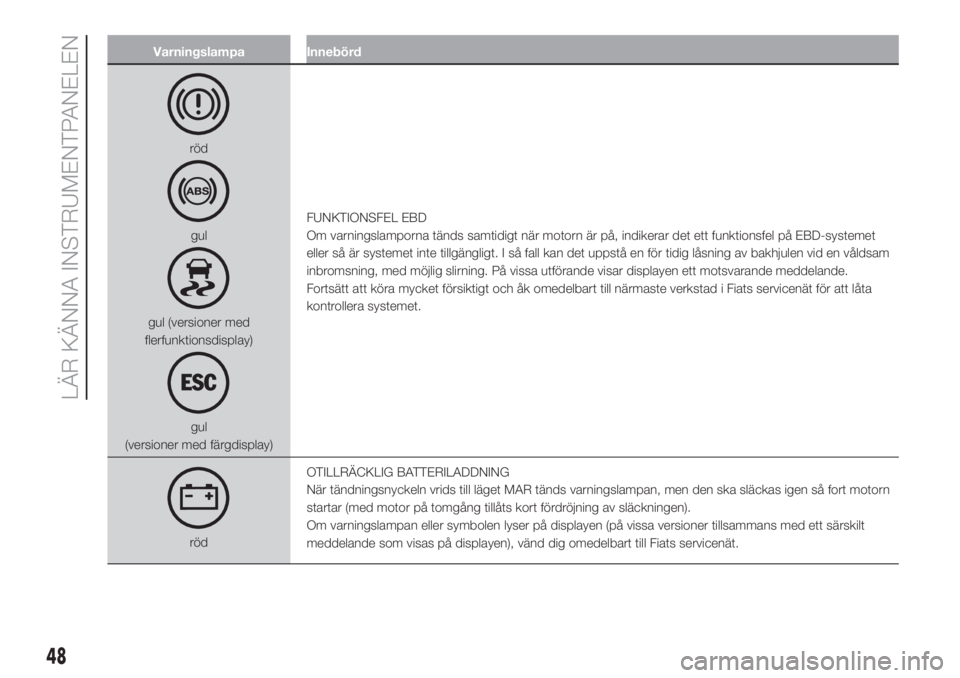

(versioner med färgdisplay)FUNKTIONSFEL EBD
Om varningslamporna tänds samtidigt när motorn är på, indikerar det ett funktionsfel på EBD-systemet
eller så är systemet inte tillgängligt. I så fall kan det uppstå en för tidig låsning av bakhjulen vid en våldsam
inbromsning, med möjlig slirning. På vissa utförande visar displayen ett motsvarande meddelande.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta
kontrollera systemet.
rödOTILLRÄCKLIG BATTERILADDNING
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen så fort motorn
startar (med motor på tomgång tillåts kort fördröjning av släckningen).
Om varningslampan eller symbolen lyser på displayen (på vissa versioner tillsammans med ett särskilt
meddelande som visas på displayen), vänd dig omedelbart till Fiats servicenät.
48
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd
rödFUNKTIONSFEL PÅ AIRBAGARNA
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Om varningslampan lyser med fast sken anger det ett funktionsfel på airbagsystemet. På vissa utförande
visar displayen ett motsvarande meddelande.39) 40)
VARNING
39)Om varningslampaninte tänds när tändningsnyckeln vrids till MAR eller förblir tänd under körningen, är det möjligt att det finns fel på
fasthållningsanordningarna. I sådana fall kanske airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller i vissa fall aktiveras de
felaktigt. Innan du fortsätter, kontakta Fiats servicenät för en omedelbar kontroll av systemet.
40)Fel på varningslampan
signaleras enligt versionen av att symbolentänds på displayen eller av att varningslampanblinkar. I sp
fall kanske varningslampaninte signalerar eventuella fel på fasthållningssystemet. Innan du fortsätter att köra, ska du kontakta en verkstad
i Fiats servicenät för omedelbar kontroll av systemet.
49

Varningslampa Innebörd

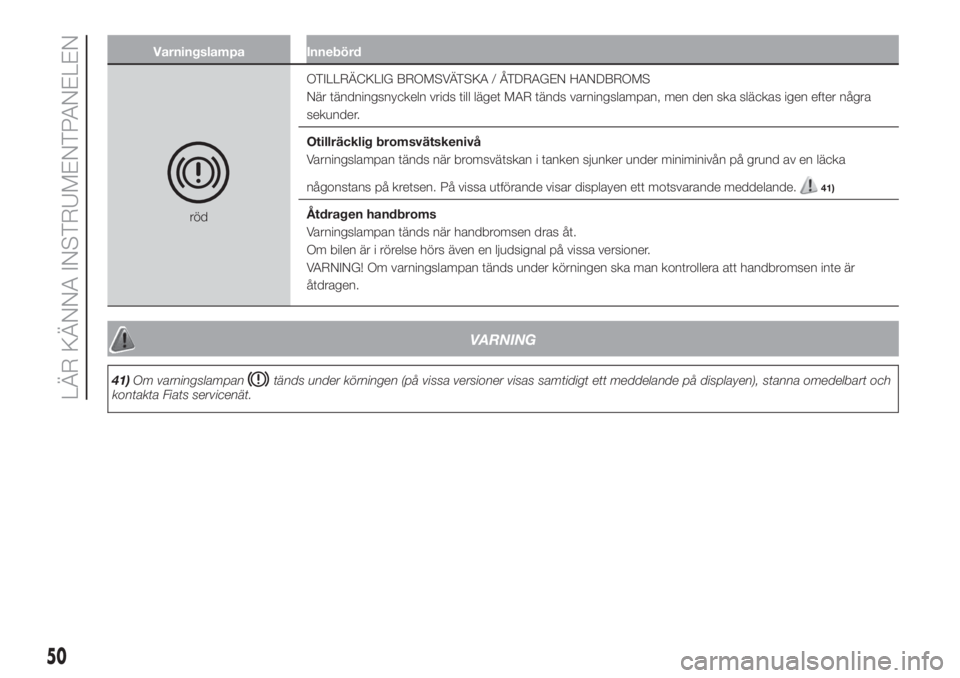

rödOTILLRÄCKLIG BROMSVÄTSKA / ÅTDRAGEN HANDBROMS
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken sjunker under miniminivån på grund av en läcka
någonstans på kretsen. På vissa utförande visar displayen ett motsvarande meddelande.
41)
Åtdragen handbroms
Varningslampan tänds när handbromsen dras åt.
Om bilen är i rörelse hörs även en ljudsignal på vissa versioner.
VARNING! Om varningslampan tänds under körningen ska man kontrollera att handbromsen inte är
åtdragen.
VARNING
41)Om varningslampantänds under körningen (på vissa versioner visas samtidigt ett meddelande på displayen), stanna omedelbart och
kontakta Fiats servicenät.
50
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd

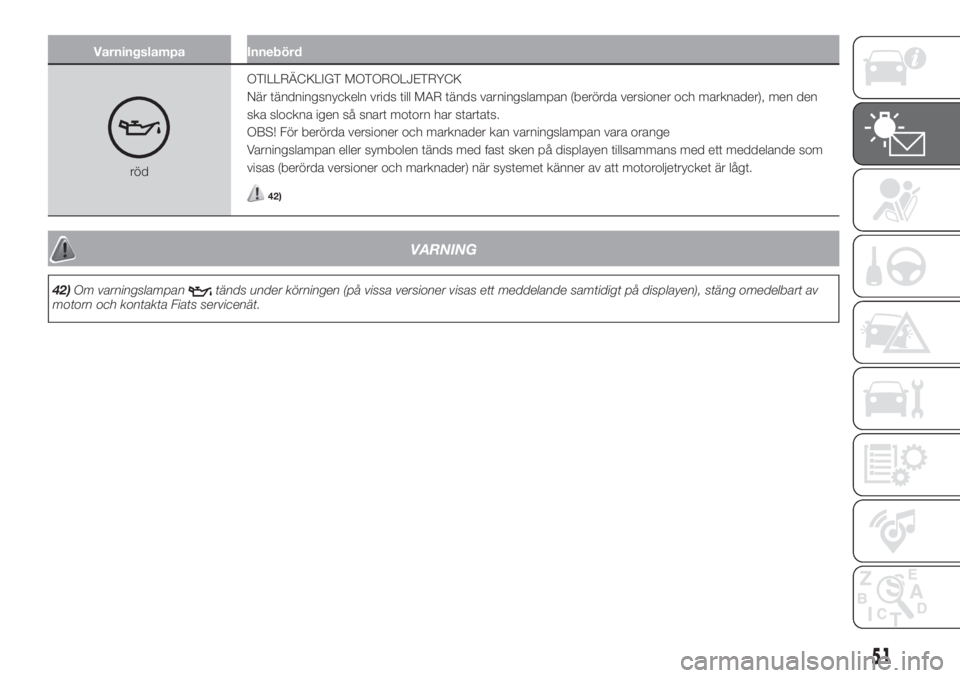

rödOTILLRÄCKLIGT MOTOROLJETRYCK
När tändningsnyckeln vrids till MAR tänds varningslampan (berörda versioner och marknader), men den
ska slockna igen så snart motorn har startats.
OBS! För berörda versioner och marknader kan varningslampan vara orange
Varningslampan eller symbolen tänds med fast sken på displayen tillsammans med ett meddelande som
visas (berörda versioner och marknader) när systemet känner av att motoroljetrycket är lågt.
42)
VARNING
42)Om varningslampantänds under körningen (på vissa versioner visas ett meddelande samtidigt på displayen), stäng omedelbart av
motorn och kontakta Fiats servicenät.
51

Varningslampa Innebörd

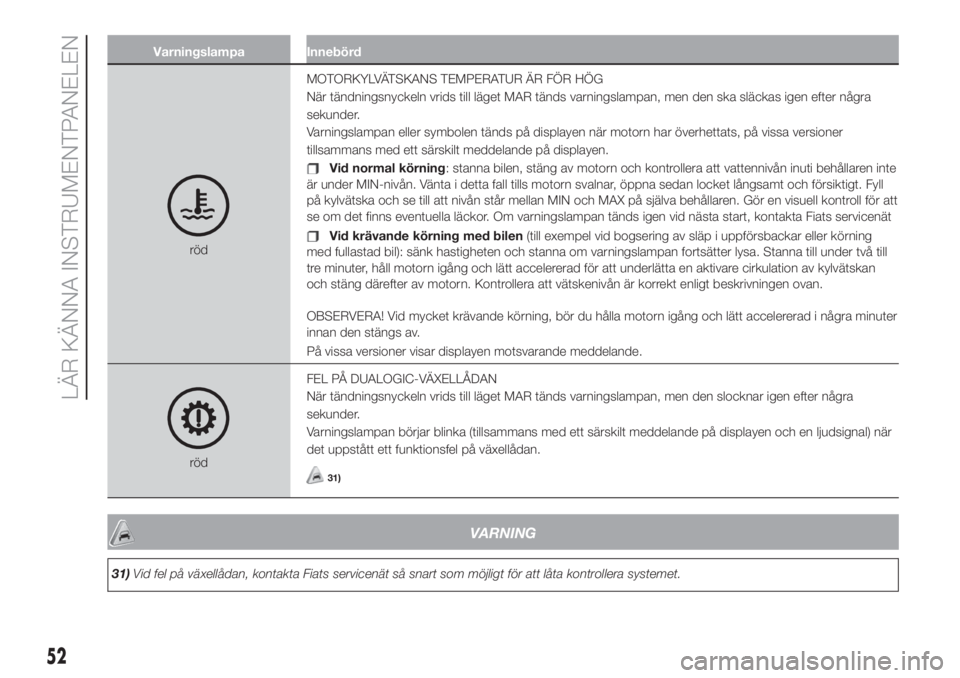

rödMOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas igen efter några
sekunder.
Varningslampan eller symbolen tänds på displayen när motorn har överhettats, på vissa versioner
tillsammans med ett särskilt meddelande på displayen.
Vid normal körning: stanna bilen, stäng av motorn och kontrollera att vattennivån inuti behållaren inte
är under MIN-nivån. Vänta i detta fall tills motorn svalnar, öppna sedan locket långsamt och försiktigt. Fyll
på kylvätska och se till att nivån står mellan MIN och MAX på själva behållaren. Gör en visuell kontroll för att
se om det finns eventuella läckor. Om varningslampan tänds igen vid nästa start, kontakta Fiats servicenät
Vid krävande körning med bilen(till exempel vid bogsering av släp i uppförsbackar eller körning
med fullastad bil): sänk hastigheten och stanna om varningslampan fortsätter lysa. Stanna till under två till
tre minuter, håll motorn igång och lätt accelererad för att underlätta en aktivare cirkulation av kylvätskan
och stäng därefter av motorn. Kontrollera att vätskenivån är korrekt enligt beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning, bör du hålla motorn igång och lätt accelererad i några minuter
innan den stängs av.
På vissa versioner visar displayen motsvarande meddelande.
rödFEL PÅ DUALOGIC-VÄXELLÅDAN
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den slocknar igen efter några
sekunder.
Varningslampan börjar blinka (tillsammans med ett särskilt meddelande på displayen och en ljudsignal) när
det uppstått ett funktionsfel på växellådan.31)
VARNING
31)Vid fel på växellådan, kontakta Fiats servicenät så snart som möjligt för att låta kontrollera systemet.
52
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Innebörd

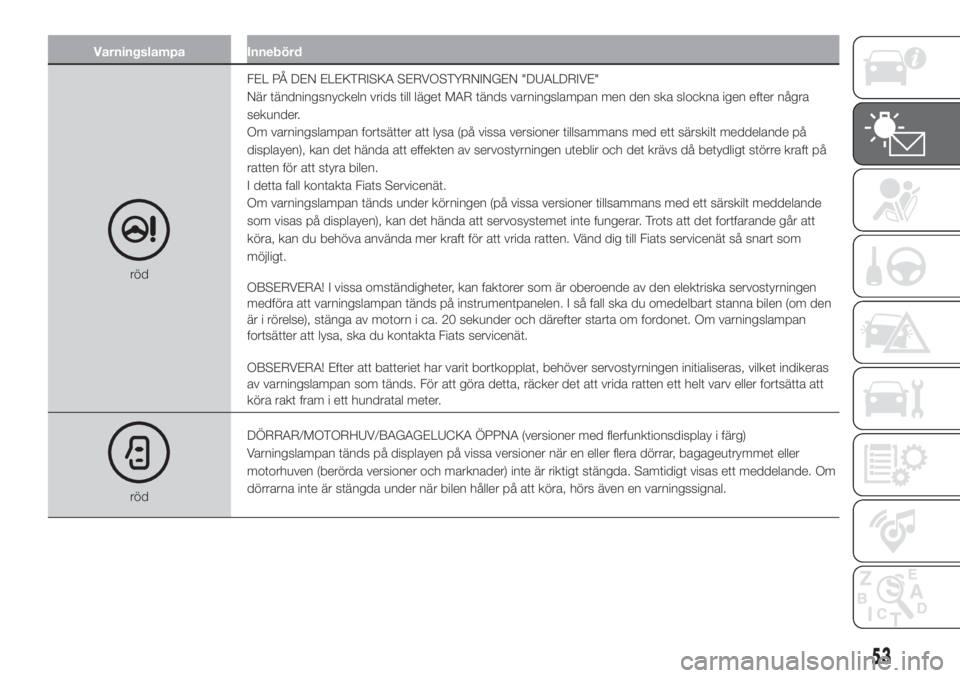

rödFEL PÅ DEN ELEKTRISKA SERVOSTYRNINGEN "DUALDRIVE"
När tändningsnyckeln vrids till läget MAR tänds varningslampan men den ska slockna igen efter några
sekunder.
Om varningslampan fortsätter att lysa (på vissa versioner tillsammans med ett särskilt meddelande på
displayen), kan det hända att effekten av servostyrningen uteblir och det krävs då betydligt större kraft på
ratten för att styra bilen.
I detta fall kontakta Fiats Servicenät.
Om varningslampan tänds under körningen (på vissa versioner tillsammans med ett särskilt meddelande
som visas på displayen), kan det hända att servosystemet inte fungerar. Trots att det fortfarande går att
köra, kan du behöva använda mer kraft för att vrida ratten. Vänd dig till Fiats servicenät så snart som
möjligt.
OBSERVERA! I vissa omständigheter, kan faktorer som är oberoende av den elektriska servostyrningen
medföra att varningslampan tänds på instrumentpanelen. I så fall ska du omedelbart stanna bilen (om den
är i rörelse), stänga av motorn i ca. 20 sekunder och därefter starta om fordonet. Om varningslampan
fortsätter att lysa, ska du kontakta Fiats servicenät.
OBSERVERA! Efter att batteriet har varit bortkopplat, behöver servostyrningen initialiseras, vilket indikeras
av varningslampan som tänds. För att göra detta, räcker det att vrida ratten ett helt varv eller fortsätta att
köra rakt fram i ett hundratal meter.
rödDÖRRAR/MOTORHUV/BAGAGELUCKA ÖPPNA (versioner med flerfunktionsdisplay i färg)
Varningslampan tänds på displayen på vissa versioner när en eller flera dörrar, bagageutrymmet eller
motorhuven (berörda versioner och marknader) inte är riktigt stängda. Samtidigt visas ett meddelande. Om
dörrarna inte är stängda under när bilen håller på att köra, hörs även en varningssignal.
53

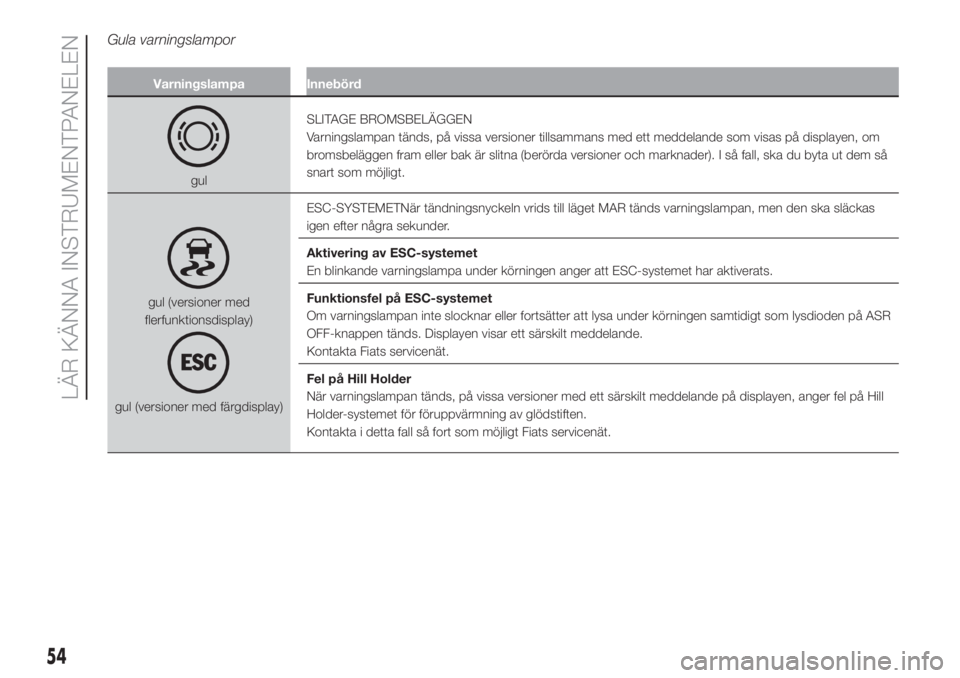

Gula varningslampor
Varningslampa Innebörd
gulSLITAGE BROMSBELÄGGEN
Varningslampan tänds, på vissa versioner tillsammans med ett meddelande som visas på displayen, om
bromsbeläggen fram eller bak är slitna (berörda versioner och marknader). I så fall, ska du byta ut dem så
snart som möjligt.
gul (versioner med
flerfunktionsdisplay)
gul (versioner med färgdisplay)ESC-SYSTEMETNär tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska släckas
igen efter några sekunder.
Aktivering av ESC-systemet
En blinkande varningslampa under körningen anger att ESC-systemet har aktiverats.
Funktionsfel på ESC-systemet
Om varningslampan inte slocknar eller fortsätter att lysa under körningen samtidigt som lysdioden på ASR
OFF-knappen tänds. Displayen visar ett särskilt meddelande.
Kontakta Fiats servicenät.
Fel på Hill Holder
När varningslampan tänds, på vissa versioner med ett särskilt meddelande på displayen, anger fel på Hill
Holder-systemet för föruppvärmning av glödstiften.
Kontakta i detta fall så fort som möjligt Fiats servicenät.
54
