2019 FIAT 500 Drift- och underhållshandbok (in Swedish)

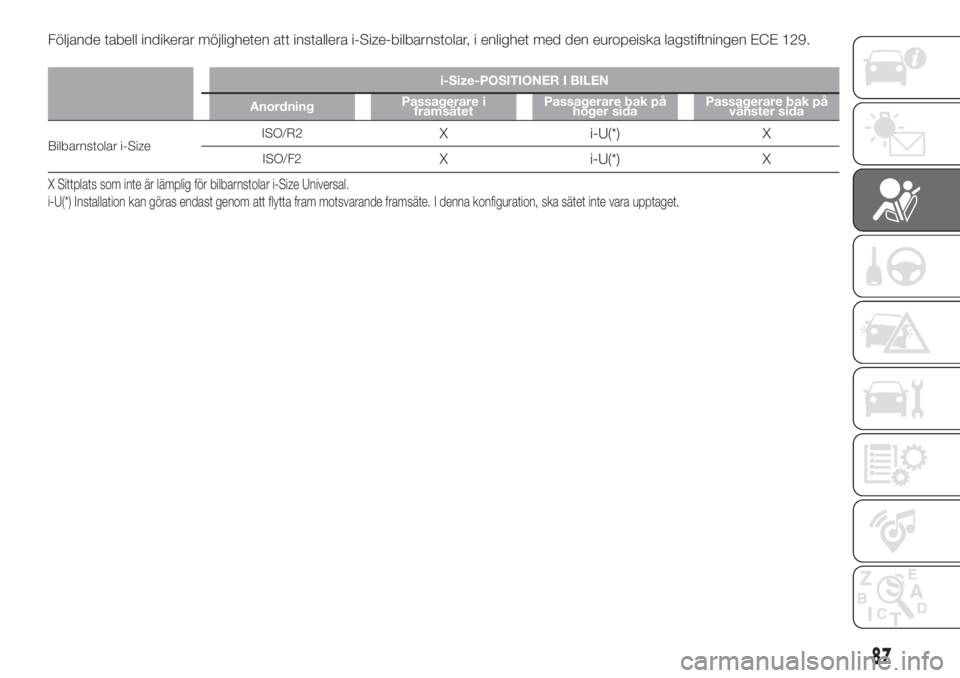

Följande tabell indikerar möjligheten att installera i-Size-bilbarnstolar, i enlighet med den europeiska lagstiftningen ECE 129.
i-Size-POSITIONER I BILEN
AnordningPassagerare i
framsätetPassagerare bak på
höger sidaPassagerare bak på
vänster sida
Bilbarnstolar i-SizeISO/R2X i-U(*) X
ISO/F2X i-U(*) X
X Sittplats som inte är lämplig för bilbarnstolar i-Size Universal.
i-U(*) Installation kan göras endast genom att flytta fram motsvarande framsäte. I denna konfiguration, ska sätet inte vara upptaget.
87

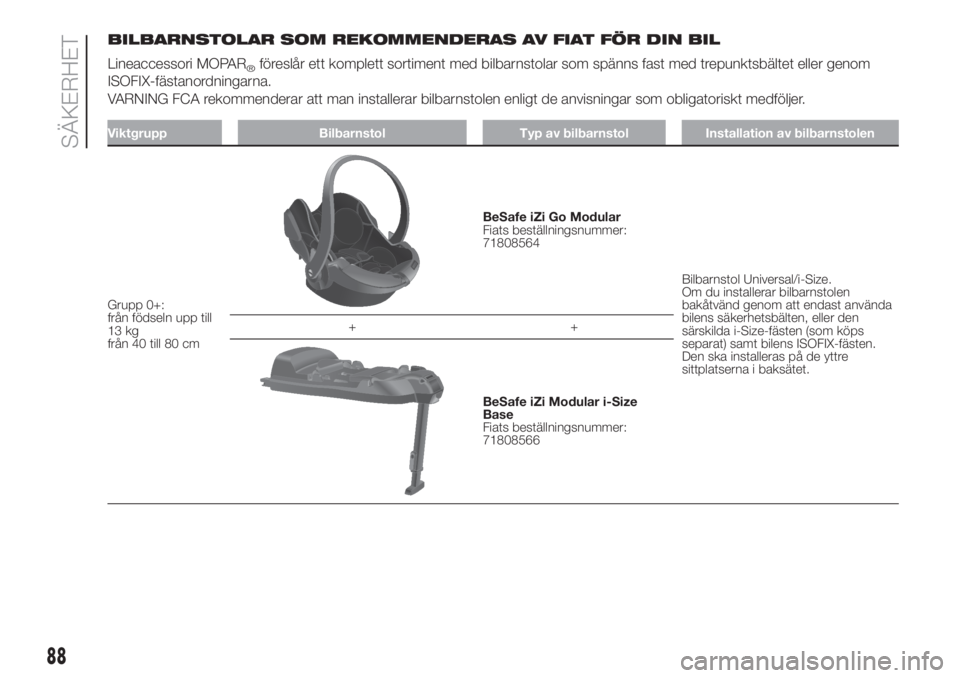

BILBARNSTOLAR SOM REKOMMENDERAS AV FIAT FÖR DIN BIL
Lineaccessori MOPAR
®föreslår ett komplett sortiment med bilbarnstolar som spänns fast med trepunktsbältet eller genom
ISOFIX-fästanordningarna.
VARNING FCA rekommenderar att man installerar bilbarnstolen enligt de anvisningar som obligatoriskt medföljer.
Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 0+:
från födseln upp till
13 kg
från 40 till 80 cm
BeSafe iZi Go Modular
Fiats beställningsnummer:
71808564
Bilbarnstol Universal/i-Size.
Om du installerar bilbarnstolen
bakåtvänd genom att endast använda
bilens säkerhetsbälten, eller den
särskilda i-Size-fästen (som köps
separat) samt bilens ISOFIX-fästen.
Den ska installeras på de yttre
sittplatserna i baksätet. ++
BeSafe iZi Modular i-Size
Base
Fiats beställningsnummer:
71808566
88
SÄKERHET

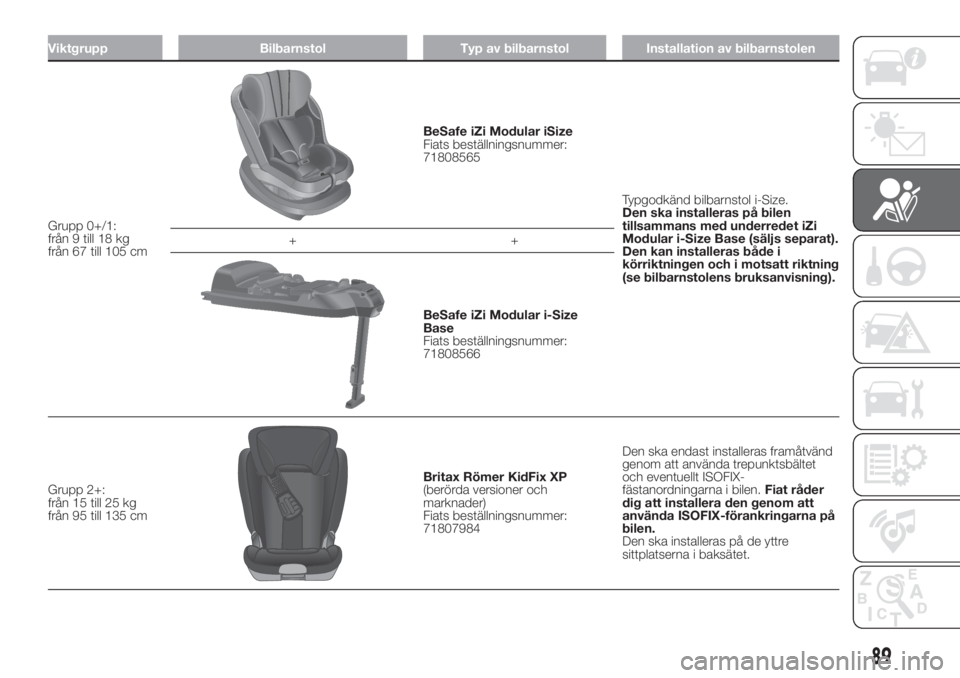

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 0+/1:
från 9 till 18 kg
från 67 till 105 cm
BeSafe iZi Modular iSize
Fiats beställningsnummer:
71808565
Typgodkänd bilbarnstol i-Size.
Den ska installeras på bilen
tillsammans med underredet iZi
Modular i-Size Base (säljs separat).
Den kan installeras både i
körriktningen och i motsatt riktning
(se bilbarnstolens bruksanvisning). ++
BeSafe iZi Modular i-Size
Base
Fiats beställningsnummer:
71808566
Grupp 2+:
från 15 till 25 kg
från 95 till 135 cm
Britax Römer KidFix XP
(berörda versioner och
marknader)
Fiats beställningsnummer:
71807984Den ska endast installeras framåtvänd
genom att använda trepunktsbältet
och eventuellt ISOFIX-
fästanordningarna i bilen.Fiat råder
dig att installera den genom att
använda ISOFIX-förankringarna på
bilen.
Den ska installeras på de yttre
sittplatserna i baksätet.
89

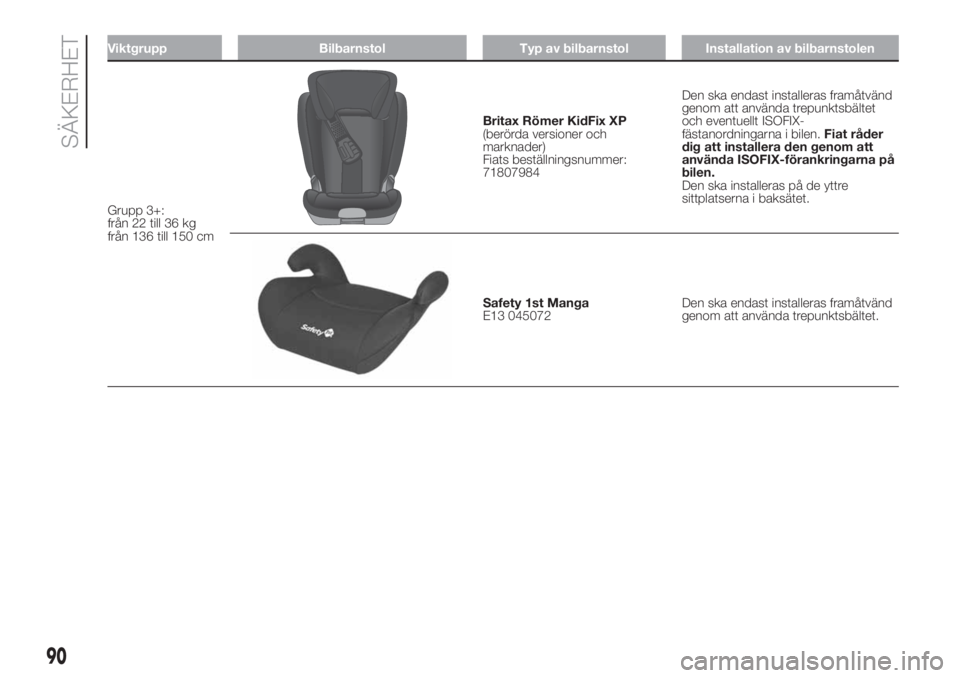

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 3+:
från 22 till 36 kg
från 136 till 150 cm
Britax Römer KidFix XP
(berörda versioner och
marknader)
Fiats beställningsnummer:
71807984Den ska endast installeras framåtvänd
genom att använda trepunktsbältet
och eventuellt ISOFIX-
fästanordningarna i bilen.Fiat råder
dig att installera den genom att
använda ISOFIX-förankringarna på
bilen.
Den ska installeras på de yttre
sittplatserna i baksätet.
Safety 1st Manga
E13 045072Den ska endast installeras framåtvänd
genom att använda trepunktsbältet.
90
SÄKERHET

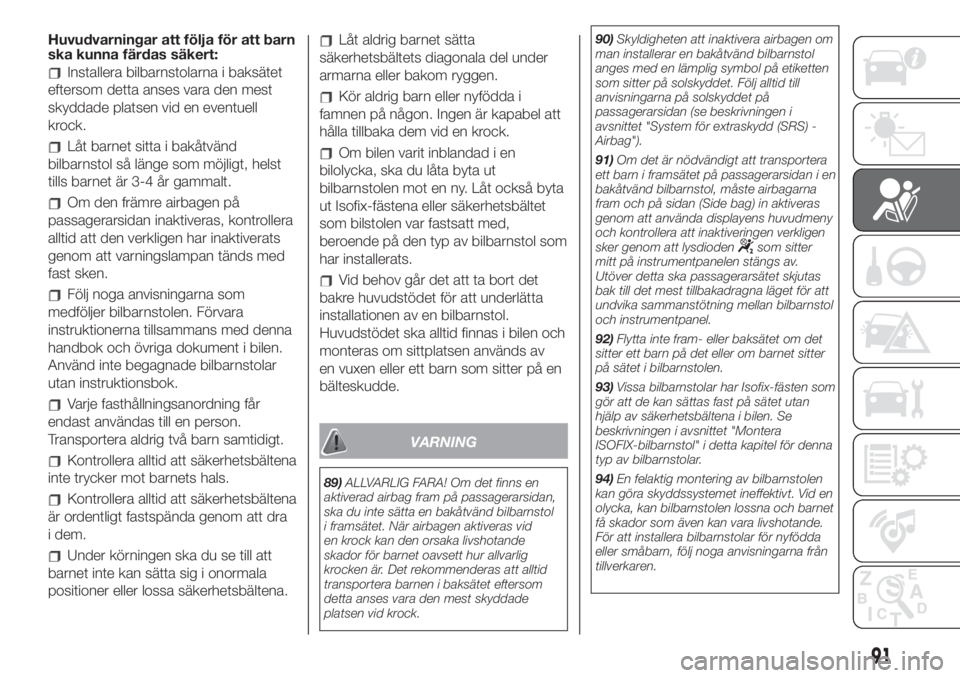

Huvudvarningar att följa för att barn
ska kunna färdas säkert:
Installera bilbarnstolarna i baksätet
eftersom detta anses vara den mest
skyddade platsen vid en eventuell
krock.
Låt barnet sitta i bakåtvänd
bilbarnstol så länge som möjligt, helst
tills barnet är 3-4 år gammalt.
Om den främre airbagen på
passagerarsidan inaktiveras, kontrollera
alltid att den verkligen har inaktiverats
genom att varningslampan tänds med
fast sken.
Följ noga anvisningarna som
medföljer bilbarnstolen. Förvara
instruktionerna tillsammans med denna
handbok och övriga dokument i bilen.
Använd inte begagnade bilbarnstolar
utan instruktionsbok.
Varje fasthållningsanordning får
endast användas till en person.
Transportera aldrig två barn samtidigt.
Kontrollera alltid att säkerhetsbältena
inte trycker mot barnets hals.
Kontrollera alltid att säkerhetsbältena
är ordentligt fastspända genom att dra
i dem.
Under körningen ska du se till att
barnet inte kan sätta sig i onormala
positioner eller lossa säkerhetsbältena.
Låt aldrig barnet sätta
säkerhetsbältets diagonala del under
armarna eller bakom ryggen.
Kör aldrig barn eller nyfödda i
famnen på någon. Ingen är kapabel att
hålla tillbaka dem vid en krock.
Om bilen varit inblandad i en
bilolycka, ska du låta byta ut
bilbarnstolen mot en ny. Låt också byta
ut Isofix-fästena eller säkerhetsbältet
som bilstolen var fastsatt med,
beroende på den typ av bilbarnstol som
har installerats.
Vid behov går det att ta bort det
bakre huvudstödet för att underlätta
installationen av en bilbarnstol.
Huvudstödet ska alltid finnas i bilen och
monteras om sittplatsen används av
en vuxen eller ett barn som sitter på en
bälteskudde.
VARNING
89)ALLVARLIG FARA! Om det finns en
aktiverad airbag fram på passagerarsidan,
ska du inte sätta en bakåtvänd bilbarnstol
i framsätet. När airbagen aktiveras vid
en krock kan den orsaka livshotande
skador för barnet oavsett hur allvarlig
krocken är. Det rekommenderas att alltid
transportera barnen i baksätet eftersom
detta anses vara den mest skyddade
platsen vid krock.90)Skyldigheten att inaktivera airbagen om
man installerar en bakåtvänd bilbarnstol
anges med en lämplig symbol på etiketten
som sitter på solskyddet. Följ alltid till
anvisningarna på solskyddet på
passagerarsidan (se beskrivningen i
avsnittet "System för extraskydd (SRS) -
Airbag").
91)Om det är nödvändigt att transportera
ett barn i framsätet på passagerarsidan i en
bakåtvänd bilbarnstol, måste airbagarna
fram och på sidan (Side bag) in aktiveras
genom att använda displayens huvudmeny
och kontrollera att inaktiveringen verkligen
sker genom att lysdioden
som sitter
mitt på instrumentpanelen stängs av.
Utöver detta ska passagerarsätet skjutas
bak till det mest tillbakadragna läget för att
undvika sammanstötning mellan bilbarnstol
och instrumentpanel.
92)Flytta inte fram- eller baksätet om det
sitter ett barn på det eller om barnet sitter
på sätet i bilbarnstolen.
93)Vissa bilbarnstolar har Isofix-fästen som
gör att de kan sättas fast på sätet utan
hjälp av säkerhetsbältena i bilen. Se
beskrivningen i avsnittet "Montera
ISOFIX-bilbarnstol" i detta kapitel för denna
typ av bilbarnstolar.
94)En felaktig montering av bilbarnstolen
kan göra skyddssystemet ineffektivt. Vid en
olycka, kan bilbarnstolen lossna och barnet
få skador som även kan vara livshotande.
För att installera bilbarnstolar för nyfödda
eller småbarn, följ noga anvisningarna från
tillverkaren.
91

95)När bilbarnstolen inte används, ska du
fästa det med säkerhetsbältet eller med
ISOFIX-fästena eller ta ut den ur bilen. Låt
det inte sitta löst i kupén. På detta sätt
undviker man att det orsakar allvarliga
skador på passagerarna vid en plötslig
inbromsning eller olycka.
96)Efter att ha installerat en bilbarnstol,
ska du inte flytta sätet: ta alltid bort
bilbarnstolen innan du utför någon typ av
justering.
97)Om en Isofix Universal bilbarnstol inte
har fästs med alla tre fästena, kommer
bilbarnstolen inte att kunna ge barnet rätt
skydd. Vid en eventuell olycka, kan barnet
utsättas för allvarliga och livshotande
skador.
98)Montera bilbarnstolen endast när bilen
står stilla. Bilbarnstolen är korrekt förankrad
när ett klickljud hörs som bekräftar att den
fästs på plats. Följ i samtliga fall
monterings-, nedmonterings- och
installationsinstruktionerna som
bilbarnstolstillverkaren är skyldig att
leverera tillsammans med denna.
99)Försäkra dig alltid om att
säkerhetsbältets diagonala del inte
passerar under barnets arm eller bakom
dess rygg. Vid en olycka, kan
säkerhetsbältet inte hålla kvar barnet, vilket
leder till risken för skador som också kan
vara livshotande. Barnet ska därför alltid ha
sitt eget säkerhetsbälte korrekt fastspänt.
100)Använd inte samma undre fästen
för att installera mer än ett skyddssystem
för barn.
101)Montera bilbarnstolen enligt
instruktionerna som obligatoriskt ingår med
den.EXTRA
SKYDDSSYSTEM
(SRS) - AIRBAG
Bilen kan från början vara försedd
med:
främre airbag för föraren
främre airbag för passageraren
knäairbag på förarsidan
sidoairbagar fram för att skydda
höfterna, bröstkorgen och axeln (side
bag) för föraren och passageraren
sidoairbagar för att skydda huvudet
på framsätespassagerarna och
passagerarna på sidoplatserna (window
bag).
AIRBAGAR FRAM
102)
Airbagarna fram (förar- och
passagerarsidan) samt knäairbagen på
förarsidan (berörda versioner och
marknader) skyddar passagerarna i
framsätet vid frontalkrockar av
mellanhög till hög allvarlighetsgrad,
genom att en kudde placeras mellan
personen och ratten eller
instrumentpanelen.
Att en eller flera av dessa inte aktiveras i
andra fall av krockar (från sidan,
bakifrån, tippning osv.) betyder inte att
systemet inte fungerar.I händelse av frontalkrock aktiverar en
elektronisk styrenhet vid behov
uppblåsning av airbagar.
Kudden blir ögonblickligen uppblåst för
att skydda förare och passagerare
fram från skador och töms sedan igen
på luft.
Sidoairbagarna kan inte ersätta utan
utgör ett komplement till
säkerhetsbältena som alltid ska vara
fastspända, enligt lagstiftningen i
Europa och i de flesta utomeuropeiska
länderna.
I händelse av olycka kan en person
som inte är fastspänd med bälte
slungas framåt mot airbagen innan den
är helt uppblåst. I denna situation,
minskas skyddet som ges av airbagen.
De främre airbagarna kanske inte
aktiveras i de följande fallen:
frontalkrock mot föremål som är mycket
deformerbara som inte gäller bilens
främre yta (t ex. stötfångaren krockar
mot skyddsräcket), fastkilning av bilen
under andra fordon eller skyddsräcken
(t ex. under lastbilar eller
skyddsräcken).
92
SÄKERHET

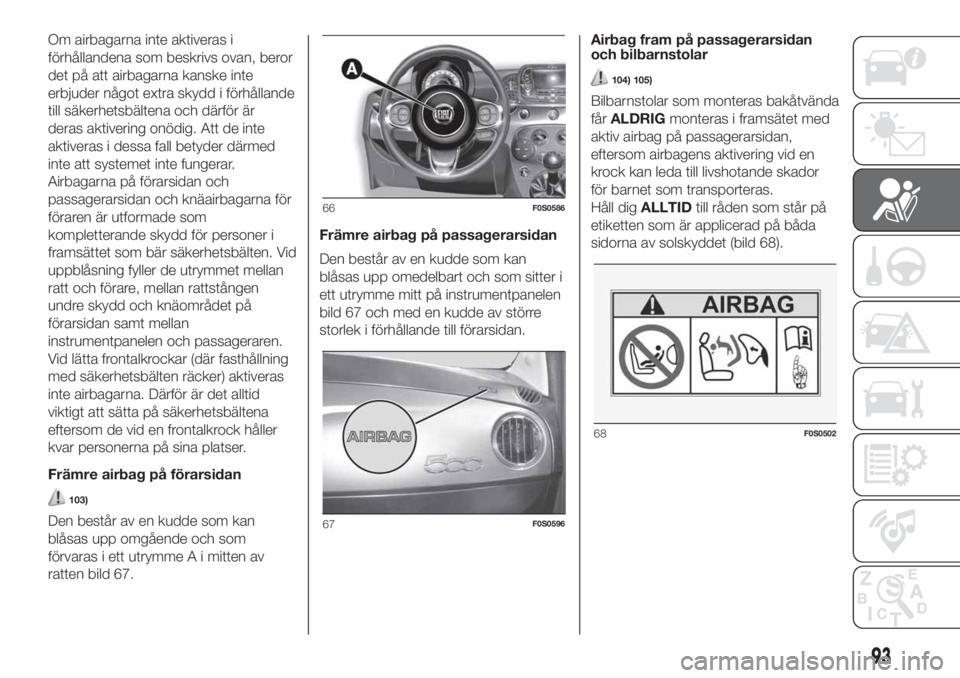

Om airbagarna inte aktiveras i
förhållandena som beskrivs ovan, beror
det på att airbagarna kanske inte
erbjuder något extra skydd i förhållande
till säkerhetsbältena och därför är
deras aktivering onödig. Att de inte
aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.
Airbagarna på förarsidan och
passagerarsidan och knäairbagarna för
föraren är utformade som
kompletterande skydd för personer i
framsättet som bär säkerhetsbälten. Vid
uppblåsning fyller de utrymmet mellan
ratt och förare, mellan rattstången
undre skydd och knäområdet på
förarsidan samt mellan
instrumentpanelen och passageraren.
Vid lätta frontalkrockar (där fasthållning
med säkerhetsbälten räcker) aktiveras
inte airbagarna. Därför är det alltid
viktigt att sätta på säkerhetsbältena
eftersom de vid en frontalkrock håller
kvar personerna på sina platser.
Främre airbag på förarsidan
103)
Den består av en kudde som kan
blåsas upp omgående och som
förvaras i ett utrymme A i mitten av
ratten bild 67.Främre airbag på passagerarsidan
Den består av en kudde som kan
blåsas upp omedelbart och som sitter i
ett utrymme mitt på instrumentpanelen
bild 67 och med en kudde av större

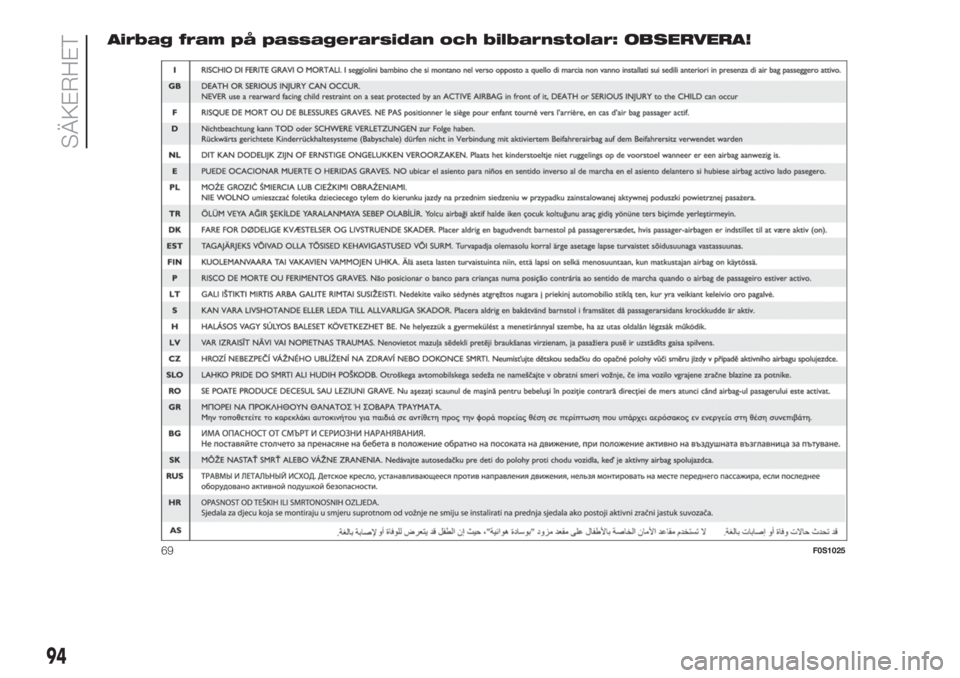

storlek i förhållande till förarsidan.Airbag fram på passagerarsidan
och bilbarnstolar
104) 105)
Bilbarnstolar som monteras bakåtvända
fårALDRIGmonteras i framsätet med
aktiv airbag på passagerarsidan,
eftersom airbagens aktivering vid en
krock kan leda till livshotande skador
för barnet som transporteras.
Håll digALLTIDtill råden som står på
etiketten som är applicerad på båda
sidorna av solskyddet (bild 68).
66F0S0586
67F0S0596
68F0S0502
93

Airbag fram på passagerarsidan och bilbarnstolar: OBSERVERA!
69F0S1025
94
SÄKERHET
